Erfindung
Russische Föderation Patent RU2013646
BLADE Windturbine
Name des Erfinders: Soloviev, AP
Der Name des Patentinhabers: Naval Academy im.N.G.Kuznetsova
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.04.26
Verwendung: in der Windenergiebranche. Die erfindungsgemäße Windturbinenblattprofil und weist einen federbelasteten Schwenkflügel in dem Hinterkantenbereich angeordnet ist und in der Form von zwei miteinander verbundenen plattenförmigen Elementen gebildet, von denen einer mit einem der Profilflächen bündig ist. Plattenelemente verbunden sind, kinematisch und mit parallelen Drehachsen, mit den Elementen der kinematischen Verbindung auf der Drehachse montiert ist und drehbar sind, um einen Winkel nicht 90 überschreitet, ein Plattenelement bündig mit dem Oberflächenprofil durch die Rückhaltefläche festgelegt ist und federbelastet ist ein Achsen oder beides. Profil aus Verbund primären und Ausgangsteilen weist diese einen Hohlraum, in dem die Drehachse und eine kinematische Verbindungselemente aufweist. Ausgabe des Blattes ist in Form von mehreren unabhängigen Einheiten.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Energietechnik aufzuwickeln, und zwar auf die Windenergieanlage mit ihrer Drehachse mit der Richtung der Wirkung des Windes zusammenfällt und im Schiffbau verwendet werden.
Bekannten Windturbinenschaufel einen länglichen Körper des Flügelprofils umfassen. Solche Klingen haben einen relativ geringen Wirkungsgrad. die Leistung von Windturbinen zu erhöhen, indem einfach die Länge der Flügel führt zu ernsthaften Problemen Erhöhung der Festigkeit und Haltbarkeit der Klingen, Schutz vor Zerstörung bei starkem Wind zu gewährleisten.
Bekannte Windturbinenschaufeln, die gefederte Bugspoiler an der Saugoberfläche umfassen oder ausfahrbaren Spoiler Profilsehne senkrecht von der Druckfläche. Die Spoiler sind mit Aktoren zur Verfügung gestellt durch den Computer gesteuert. Dieses Gerät ist nicht effizient genug (Lift) in Betrieb ist, eine relativ komplexe Steuer Spoiler für Limit Windturbinendrehzahl bei starkem Wind, benötigen Sie ein spezielles Laufwerk.
Der Zweck der vorliegenden Erfindung - Erhöhung der Effizienz der Klinge Arbeit aufgrund heben und die Verwaltung von Abfangraketen für die Geschwindigkeitsbegrenzung bei starkem Wind zu vereinfachen.
Für diese Dreh Spoiler sind in der Nähe der Hinterkante der Schaufel angebracht ist, ein Spoiler - senkrecht zur Druckfläche, die andere - bündig - ein Schaufelsaugoberfläche Oberfläche. Somit interceptors und parallel zur Drehachse kinematisch verbunden (beispielsweise über das Zahnrad) , um eine gleichzeitige Rotation in beiden Spoilern sicherzustellen Klingenkante Seite in einem Winkel von 90 ° nachlauf. Wobei eine oder beide federbelasteten Drehachse (zum Beispiel unter Verwendung von elastischen Elementen oder Federn, deren eines Ende an der Achse oder dem Zahnrad befestigt ist, das andere -, um den Körper der Klinge). Die Drehachse und die kinematischen Verbindungselemente in den Hohlraum innerhalb des hinteren Teils der Klinge angeordnet ist, die als lösbar von dem Rest des Klingeneinheit ausgebildet ist. Klingenhöhe mehrere sein können solche Einheiten arbeiten unabhängig voneinander.
 |
 |

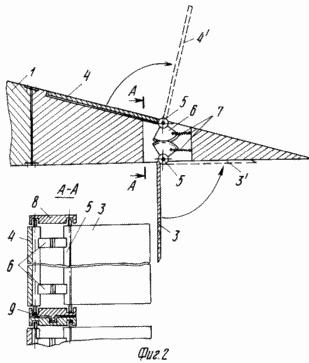

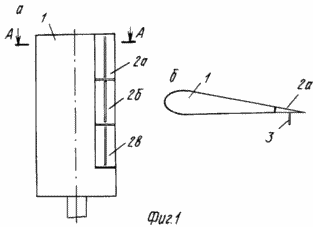

Fig. 1a, b zeigt eine vorgeschlagene Klinge, eine allgemeine Ansicht und sein Profil; Fig. 2 Rücken der Klinge mit der Mechanisierung, Querschnitt.
Klinge mit Abfangraketen für die Windturbine einen Körper Flügelprofil 1, von der Messerkörpereinheit getrennt 2 (2a, 2b, 2c) mit Schaufeln Mechanisierung Elemente Dreh Spoiler 3 und 4, die an der Drehachse 5 Spoiler, Räder 6, aufgespießt auf der Drehachse 5 sind die Federn 7 die Spoiler 3 und 4 in der Arbeitsstellung, wobei der innere Hohlraum des Körpers 8 des Blattes 1, der Klinge 9 trim halten.
BLADE funktioniert wie folgt

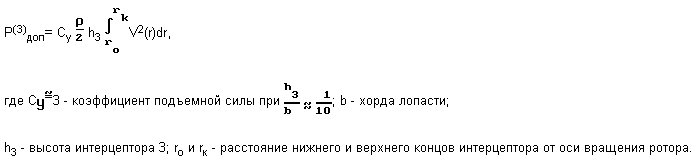

Bei der Arbeit (zulässige) Geschwindigkeit des ankommenden Windströmung auf der Messerbremse Frontspoiler 3, so dass ein Bereich mit hohem Druck vor ihm und zusätzlichen Auftrieb

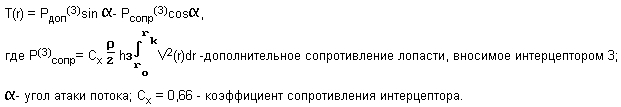

Die Grße dieser Kraft kann bis zu 100% der Flügelauftrieb sein. Zusätzliche Blattschubkraft T (r) in der Ebene seiner Drehradius r zur gleichen Zeit
Im besonderen Fall von C v = 3 und P = 0,66 x der Anstellwinkel für T> 0 ist als etwa 12 größer sein. Konjugierte Widerstandskraft F (3) , die auf den Spoiler an den drei zulässigen Windgeschwindigkeiten, die Antriebsfeder 7 ist ausgewogen, während sie unter dem Einfluss von Spoiler konjugiert F (3) über einen Winkel von der Vertikalen drehen kann , die nicht über 10 nicht übersteigt. Von diesem zusätzlichen Auftrieb wird sich nicht ändern. Wenn Sie die zulässige Stärke unter dem Einfluss von Wind Spoiler R konjugiert(3) (v> vdop) überschreiten durch einen größeren Winkel gegen die Kraft der Feder gedreht. Als Ergebnis, selbst wenn der Drehwinkel von mehr als 20 der zusätzlichen Kraft F ext(3) praktisch verschwinden. Zur gleichen Zeit aufgrund der kinematischen Achsen der Kommunikation sowohl Spoiler auf den gleichen oder einen größeren Winkel wiederum Spoilers 4. Anströmung es wird er weiterhin zu einem Winkel von 90 zu drehen, mit einem zugeordneten Interceptor 3 nimmt eine Position in der Nähe der Position von 3 l. Der Widerstand der Klinge deutlich erhöht. Tatsächlich, zusätzlich zu den Kräften des Widerstands Spoiler 4 gleich
verringert wird der Hub der Klinge durch das Auftreten auf der Saugoberfläche der Druckzone vor inteptseptorom 4. In diesem Unterdruck auf der Saugseite deutlich reduziert. Wenn die Windgeschwindigkeit auf einen akzeptablen Wert der Spoiler der Bestimmungen von 3 l und 4 l fällt durch die Wirkung der Feder 7 wird in den ursprünglichen Zustand 3 und 4 zurückzukehren , wenn interceptors 3 und 4 in der Nase des Messers (als Prototyp) Plazieren, ist es unmöglich , eine solche Wirkung zu erzielen.
FORDERUNGEN
1. BLADE Windturbine einen federbelasteten Drehprofil und Spoilers angeordnet in der Zone der Hinterkante aufweist und in der Form von zwei miteinander verbundenen plattenförmigen Elementen ausgebildet, von denen einer mit einem der Profilflächen bündig ist, dadurch gekennzeichnet, dass, um die Zuverlässigkeit zu verbessern, sind die Plattenelemente verbunden sind kinematisch und vorgesehen , um die Drehachsen auf der Drehachse montiert anderen, mit den Elementen der kinematischen Verbindung parallel zueinander erstrecken und drehbar sind , um einen Winkel nicht mehr als 90 o übersteigt, ein Plattenelement bündig mit dem Oberflächenprofil wird durch die Rückhaltefläche des letzteren festgelegt und voreingenommen eine oder beide der Achsen.
2. Klinge nach Anspruch. 1, dadurch gekennzeichnet, daß das Verbundprofil aus Haupt- und Ausgangsteile gebildet ist, weist dieser einen Hohlraum, in dem die Drehachse und eine kinematische Verbindungselemente.
3. Das Messer des Anspruchs. 1 und 2, dadurch gekennzeichnet, dass das Ausgangsteil in Form von mehreren unabhängigen Einheiten ist.
Druckversion
Erscheinungsdatum 11.02.2007gg
