Erfindung
Russische Föderation Patent RU2013645
Windräder
Name des Erfinders: Viktor Kurilov
Der Name des Patentinhabers: Kurilov Victor
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.04.23
Verwendung: Windkraft. Das erfindungsgemässe Windrad eine Klinge mit einer gekrümmten Oberfläche umfasst, montieren Sie die Klinge und eine mit der Welle verbundene Antriebsscheibe. Die gekrümmte Oberfläche wird als Band ausgebildet und mit Löchern 180 in jedem Schritt ihres Aufstiegs gedreht. die Klingenanordnung Montage ist in Form von Stäben, die in den Öffnungen angebracht und an der Scheibe befestigt ist.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die Energietechnik Wind und kann in Windkraftanlagen eingesetzt werden, um die kinetische Energie des Windes in mechanische Arbeit umwandelt.
Bekannten Vertikalachsenwind Radschaufeln gekrümmten Linien an der Schraube in der entgegengesetzten Richtung umfasst, verbunden durch horizontale Bindungen stromlinienförmiges Profil.
Das Ziel der Erfindung ist es, die Nutzung der Windenergie zu erhöhen.
Diese Aufgabe wird dadurch gelöst, daß die gekrümmte Fläche als Band mit Löchern ausgebildet ist , und bei etwa 180 bei jeder Stufe seines Aufstiegs zu drehen, und die Blatthalterung in Form von Stäben ist in den Löchern auf der Platte angebracht und fixiert.
Die Erfindung besteht im folgenden.
Farbband gebogen in einer Schraubenlinie um 180 ° bei jeder Stufe (Spule) gedreht wird, erhöht sich die effektive Kontaktfläche mit dem Wind, t. E. Erhöhter windage.
 |
 |

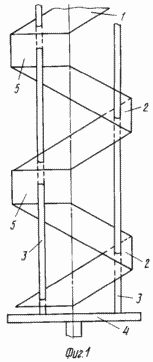

. 1 zeigt eine schematische Windrad, allgemeine Ansicht; Fig. 2 - die gleiche, Draufsicht.
Die Vorrichtung umfaßt eine gekrümmte Linie entlang einer Schraubenband mit Löchern 1 und 2 um 180 ° bei jeder Stufe (Spule) gedreht. Durch Löcher sind Stäbe 3, wobei ein Ende 4 auf dem Plattenlaufwerk befestigt (nicht gezeigt Laufwerk). Anstelle des Dreh 2 bildet einen geneigten ansteigenden Abschnitt 5.
Vorrichtung arbeitet wie folgt
Wenn dem Luftstrom auf dem Band 1 und seine nach oben geneigte Abschnitte 5 Rad dreht Wind ausgesetzt. Stange 3 angebracht an der Antriebsscheibe 4 und durch Löcher in einem Band im Bereich der Dreh von 2 bis 180 in einer vertikalen Position um das Band 1 und geben die Struktur Steifigkeit aufrechterhalten.
FORDERUNGEN
Windrad eine Klinge mit einer gekrümmten Oberfläche umfasst, montieren die Klinge und eine Antriebsscheibe mit der Welle verbunden ist , dadurch gekennzeichnet, dass , um die Energieeffizienz des Windes zu verbessern, wird die gekrümmte Fläche als Riemen mit Löchern ausgebildet und rotiert um 180 o, bei jedem Schritt ihres Aufstiegs und die Klingenhalterung ist in Form von Stangen angebracht ist und in die Löcher auf der Platte fixiert.
Druckversion
Erscheinungsdatum 11.02.2007gg
