Erfindung
Russische Föderation Patent RU2013644

Windturbine

Windturbine

Name des Erfinders: Cherednichenko Sergey
Der Name des Patentinhabers: Cherednichenko Sergey
Adresse für die Korrespondenz:
Startdatum des Patents: 1990.08.06

Anwendung: in der Windindustrie. Die erfindungsgemäße Windkraftanlage weist ein Windrad mit gekrümmten Schaufeln auf einer horizontalen Welle in einem zylindrischen Gehäuse angeordnet befestigt ist, der Verbund aus der Ober- und Unterseite der geschlitzten Scharnieren Abschirmungen weathervane gesteuert.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Energietechnik zu wickeln und kann in einer Vielzahl von Terminen und Leistung verwendet werden.

Bekannten Windturbine mit einem Windrad mit gekrümmten Schaufeln befestigt zu einer horizontalen Achse umfasst, und das Windrad in einem Gehäuse mit steuerbarer Abschirmungen angeordnet, die durch Scharniere verstärkt sind. Verwalten der Windströmung durch eine Windfahne hergestellt.

Der Nachteil dieser Windenergieanlage ist, die Möglichkeit der Automatisierung des Steuerprozesses des Luftstroms zu den Propellerblättern zu beseitigen.

Das Ziel der Erfindung ist es, eine Windkraftanlage mit Vorrichtungen bereitzustellen, die automatische Luftmengenregelung Verfahren die Propellerblätter Eingabe auszuführen.

Das Wesen dieses Vorschlags ist es, dass die Trommel mit den auf beiden Seiten in den Lagern befindet Klingen Windrad stoyakovyh und in einem zylindrischen Gehäuse angeordnet und eine geschlitzte Stirnwände, bestehend aus zwei Teilen; obere und untere, die durch Scharniereinrichtung an einem Ende und einer Befestigungseinrichtung auf der gegenüberliegenden Seite verbunden sind, wobei das Gehäuseoberteil und das Unterteil mittels der Scharniereinrichtung an dem Gehäuse angeordnet ggf. Tropfenplatten verstärkt.

Vorrichtung Blatt Verschwenkung umfasst die Scharnierachse und die Hülse, die auf einer Seite des Gehäuses wirkt, wobei die Achse des vorstehenden Abschnitts mittels Kopplung mit dem Elektromotor mit Getriebe verstärkt ist.

Das Gerät Ausrüstung, die verwendet wird, zu öffnen und den Schirm zu schließen, stellt eine Achse Skew mit Profilen von Zahnrädern und ein Schneckengetriebe, die die Voraussetzungen für die Festsetzung einer bestimmten Board Position erstellen, nachdem der Motor gestoppt wird.

Abschirmgehäuse über der horizontalen Propellerwelle angeordnet ist, und eine Abschirmung unterhalb der Welle angeordnet sind, mit Halterungen für die Steifigkeit und Abschirmungsstrukturen versehen zum Verriegeln der Abschirmung in der offenen Position.

Das Körpergehäuse ist an den Stützen befestigt.

Windturbine mit Endschalter ausgestattet, die produzieren aus, wenn vollständig geöffnet und vollständig geschlossen Boards.

Windturbine ist mit einem Schalter ausgestattet, befestigte direkt von der Windrichtung Anzeige (Wetterfahne) und die Interaktion mit ihnen schließt oder unterbricht die Motorsteuerschaltung auf der Windrichtung abhängig.

Windenergieanlage ist mit einem Drucksensor ausgestattet, der in einem automatischen Einstellung aktivieren oder deaktivieren Elektromotoren, von der Windstärke abhängen.

Windturbine ist mit einem mehrpoligen Schalter ausgestattet, der Schalter aus dem Automatikbetrieb Windmühle auf einem Nicht-Automatik-Modus (manuell) und vice versa.

Starten Sie den Motor und stoppen nicht automatische Anpassungen vorgenommen werden mit dem Druckknopf-Station.

Mit automatisierten Kontrolle und das Management von nicht-automatisierte und verwendet für die Inbetriebnahme und Abschaltung von Elektromotoren Umkehren magnetischen Starter.

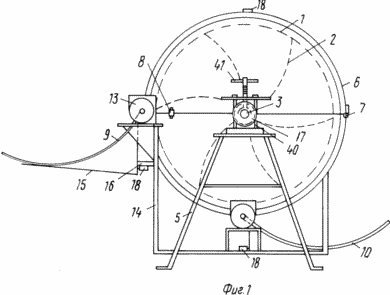

Fig. 1 zeigt eine Windkraftanlage, Seitenansicht.

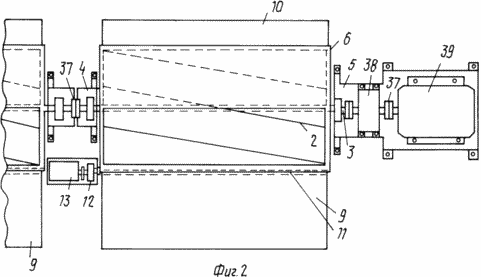

Fig. 2 zeigt eine Windturbine, eine Draufsicht.

Fig. 3 zeigt einen Schalter neben dem Windrichtungsanzeiger (Wetterfahne). Val Windrichtungsanzeiger zeigt eine Draufsicht im Schnitt; Fig. 4 zeigt die Drucksensoren mit verstärkter Trichter Fallen Luftstrom; Fig. 5 zeigt einen Drucksensor, eine Seitenansicht.

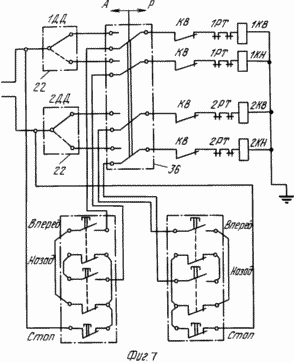

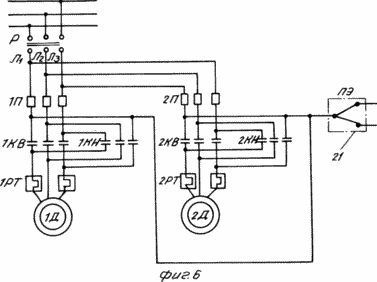

Fig. 6 und 7 ist ein schematisches Diagramm der automatischen und manuellen (halbautomatisch) Motorsteuerung von Windkraftanlagen.

die Windturbinenvorrichtung eine Trommel Windrades 1 mit Schaufeln 2 an einer horizontalen Welle 3 aufweist, die auf stoyakovyh Lagern 4 und stoyakovye Lager befestigt an den Trägern 5, wobei jede Schaufel 2 gekrümmt im Querschnitt montiert ist, und ist an der Welle 3 durch eine Schraube befestigt Linie. Trommel Windrades 1 ist in einem zylindrischen Gehäuse 6 mit Schlitzen und Endwände angeordnet ist, das Gehäuse

Es besteht aus zwei Teilen, obere und untere. Die oberen und unteren Teil des Gehäuses 6 sind mit Hilfe von Scharniervorrichtungen 7 und auf der anderen Seite verbunden ist - durch Befestigungselemente 8. In der Oberseite des Gehäuses ist ein Drop-down-Panel 9, wenn notwendig, und in seinem unteren Teil - einer Abschirmung 10, während die Abschirmung 9 oberhalb der angeordnet ist, horizontalen Drehwelle 3 und der Abschirmung 10 - unterhalb der Welle. Schilden 9 und 10 an dem Gehäuse mittels der Scharniereinrichtung umfasst 11. Die Scharniervorrichtung 11 befestigt, um eine Buchse und Schwenkachse, die an einer Seite des Gehäuses wirkt und durch Mittel verstärkt 12 der Kupplung an den Motor 13. Der Motor und das Untersetzungsgetriebe mit einem 13 befestigt die Stirnwand des Gehäuses 6, und einen Träger 14, der den Deckel 6. der Schirm 9, 10 hält, ist mit Klammern 15, die notwendige Steifigkeit für die Abschirmungsstruktur und zur Befestigung der Abschirmung 9, 10 in der offenen Position vorgesehen ist. Auf dem Teil der Abschirmung 9 mit dem Stützträger 14 befestigt in den Stirnwänden 16. Der Deckel 6 in seinem Mittelteil auf der einen und auf der anderen Seite befinden sich Öffnungen 17. Jede Platte Begrenzung versehen ist Schalter 18. Für die automatische Steuerung der notwendigen Luftstrom zugeführt auf die Propellerblätter 1, in der Nähe der Windturbine ist ein Zeiger auf die Windrichtung (Windfahne) 19 wird die rotierende Welle Keks 20. rotierenden Welle verstärkt Netzschalter 21, um den Bedarf zu ermitteln, zu öffnen oder den Schirm 9 in der Nähe in der automatischen Steuermodus verstärkt, der Windturbine 10 mit einem ausgestattet ist Luftstrom-Drucksensoren 22 mit verstärkter Trichter Fallen 23. der Drucksensor besteht aus einem Gehäuse 24, das Sensorelement 25 des balgartigen Einstellfeder 26, die Sicherungsscheibe 27, das Handrad 28, die Hülse 29, gehärtet auf den Mikroschalter 30, eine Feder 31, eine Sicherungsmutter 32 ., den Drucksensor in der elektrischen Schaltung zu verbinden, hat drei Drähte 33, ausgegeben von der Verpackung 34. trichter~~POS=TRUNC 23 hohl gekrümmten Stange 35 verbunden ist, und daß das freie Ende wiederum an dem Sensorrelais 22. Falls erforderlich, Schalter von der automatischen verbunden Handbetrieb Regelung Platten 9, 10 unter Verwendung eines Schalters 36. Ferner elektrische Steuersystem 9 Schilde 10 besteht aus reversiblen Aktoren und Push-Stationen. Durch die Verwendung der Windturbine als Teil der Energieeinrichtung, beispielsweise ein Teil eines windgetriebenen, horizontalen Welle 3 aus separaten Teilen mittels Kupplungen 37 verbunden ist, während auf jedem der Wellen verstärkten Trommel Windrad 1 ist, und jedes Gehäuse 6 innerhalb des Windrades 1 angeordnet einander angeordnet andere zwischen ihnen mit einer Lücke. Außerdem ist die Welle 3 an ihrem einen Ende 38 verbunden ist über ein Getriebe mit einem elektrischen Generator 39. Am anderen Ende der Welle 3 eine Riemenscheibe 40 befestigt, die bei Bedarf kann so zu einem anderen Stellglied verbunden werden, um als Pumpenbetätigungseinrichtung. Zur Durchführung von Reparaturen und Wartungsarbeiten an der Windrad oder einem anderen Teil der Windturbine auf der Welle 3 gesetzt Bremsvorrichtung 41.

Windturbine wird wie folgt verwendet

Nach der Bestimmung des Einbauortes wird die Windturbine so eingestellt, dass der obere Teil des Gehäuses aus dem Drop-down in Richtung der vorherrschenden Winde auf 9 Abschirmung notwendig orientiert sein würde. Wenn die Stromversorgung (Notbeleuchtung) mit dem Steuersystem verbindet, beispielsweise 9 abzuschirmen, 13 der Motor an, und es, wodurch ihre Bemühungen durch das Getriebe auf die Achse der Scharniervorrichtung 11 geschaltet wird öffnet es den Schirm 9, soweit dies für die normale Drehung des Propellers erforderlich ist. Zu diesem Zeitpunkt wird die Eingabe der Luftstrom den Gehäuseraum 6 bewirkt eine Drehung des Propellers 1, die Kraft auf die Wind Zahnrad überträgt 38 und dann an den Generator 39, elektrische Energie zu erzeugen. Airflow Eingabe der geschlossene Raum bewegt, in einem Kreis in dem zylindrischen Gehäuse, während auf die Propellerflügel wirkenden.

Die automatische Ein- und Ausschalten des Motors, wie beispielsweise der Abschirmung 9 arbeitet das Steuersystem wie folgt. Bei der Aufnahme Luftstrom ausreichend Welle Windrichtungsanzeiger Rate (Windfahne) 19 dreht, so dass der Keks 20 Betätigungshebel Netzschalter 21, der wiederum durch Drücken der Schalterknopf Schaltersteuerung (Phasenleiter) System in die gewünschte Richtung, z.B. , die Steuerschaltungsplatte 9. In diesem Zusammenhang wird der elektrische Strom dem ersten Drucksensor 22. dieser Drucksensor durchläuft 25 Trichtern 23 und Fallen bestimmten Windkräfte auf das empfindliche Element verwendet, das sich bewegt, arbeitet der Taste der Mikroschalter 30 den Stromkreis schließt, auf Abschirmungsöffnung 9. In diesem Zusammenhang gelangt der elektrische Strom durch den Anschluß des Drucksensors durch den geschlossenen Schalter mehrpoligen Anschluß 36 (Fig. 7, wird der Schalter 36 in den manuellen Betrieb einer Windturbinenregelung umgeschaltet wird), sondern auch durch den Grenzschalter 18 an der Halterung 16 angebracht ist , Thermorelais und die Spule IKV. Da ein Ende der Spule mit dem Neutralleiter verbunden ist, der in der vorgeschlagenen Regelung arbeitet, die Q1 Spule an diesem Punkt gibt es ein Magnetfeld, das den Kern zusammen mit dem beweglichen Kontakte IKV anziehen wird, die zu festen Kontakten Anlenkung IKV Umkehrmagnetantrieb umfasst Motorplatte öffnen 9. voll den endgültigen Schalttafel 18 öffnet geöffnet, elektrische IKV Spulenkreis abschneidet, mit dem Ergebnis, dass die Hauptstromkontakte sind getrennt IKV Anlasser und der Motor stoppt. Mit zunehmender 35 Wind über der Norm, bis Burevoi, wird es automatisch zu schließen ist Feld 9, mit der Windströmung, in die Falle Trichter durch den hohlen gekrümmten Stab, schafft ihre Anstrengungen auf die empfindlichen Drucksensorelement 25 und der Stellfeder 26.

Das Erfassungselement, um eine Kraft auf den Knopf des Mikroschalters 30 zu schaffen, öffnet die Spulenschaltung IKV, mit Klemme Mikroschalter oberhalb des oberen beweglichen Kontakt schließt. In diesem Fall fließt der elektrische Strom durch dieses Terminal durch einen mehrpoligen Schalter durch den Grenzschalter 18 an dem Gehäuse 6 angeordnet, über den Anlasser und einem IKN Thermorelaisspule. So Motor 13 in die entgegengesetzte Richtung gedreht wird, Panel Schließen 9. An diesem Punkt 18 Endschalter an der Halterung 16 angeordnet, schließt eine Schaltung zur IKV Spule Bereitschaft zu schaffen einschalten. Ferner im Fall der Schwächung des Windstrom während des Schließens des oberen Abschirmung 9 Kontakte geöffnet und der Motor 13 stoppt, während der Schirm 9 in einer halb geschlossenen Stellung befindet, und einen Mikroanschluß 30 wird zu diesem Zeitpunkt zwischen den oberen und unteren Kontakten befindet. Mit zunehmender windabweisendem oberen Anschlüsse wieder geschlossen, um eine elektrische Schaltung verbindet die Spule IKN, wobei der Motor 13 aktiviert ist, Panel Schließen 9. Wenn der Schirm 9 18 auf dem Gehäuse angeordnet vollständig geschlossen Endschalter ist, öffnet sich IKN Spulenschaltung, wobei die Hauptstromkontakte IKN Schütz öffnet und der Motor stoppt. Wenn der Wind schwächt, geht die senkrecht zur Mikro Endwert nach unten, um die unteren Kontakte zu schließen, einschließlich IKV Spulenschaltung. Der Motor eingeschaltet ist, den Schirm 9 für eine Windturbine offenbart. Bei Richtungen des Windes auf der Welle 19 gegenüber der Windrichtungsanzeiger (weathervane) entfalten sich in die entgegengesetzte Richtung, wodurch der Auslösehebel 20 Cracker Netzschalter 21, einen Hebel wiederum löst diese Schaltfläche Schalter zu ändern. Als Ergebnis wird es die zuvor geschlossen geöffnet und schließt die anderen Steuerkreis, das heißt, der Elektromotor Leiterplatte 10 (Fig. 6, 7). In dieser elektrischen Steuerschaltung der zweiten Drucksensor gemäß dem Schema der Figur durchlaufen. 6, 7. Die automatische Öffnen und Schließen der Abschirmung 10 ist in der gleichen Weise hergestellt, wie es für die Platte 9 durchgeführt wird.

Für die günstigste Rate der Rotation des Windrades 1 ist so abgestimmt, Drucksensoren. Zu diesem Zweck wird das Handrad 28, die Sicherungsscheibe 27 und eine Sicherungsmutter 32 wird abgesenkt oder gepresst gegen die Stellfeder 26 mit dem Sensor 25, um den Schaltvorgang des Drucksensors zu verlangsamen oder zu beschleunigen. Wenn zum Beispiel zu drücken 26 die Stellfeder, in dem Moment auf der Verschlussplatte der Schalt 9, 10 langsam, während das Windrad eine höhere Windgeschwindigkeit verwenden. Nicht automatische (manuelle) Steuerung wird im Fall des Drucksensors 22, Reparatur oder im Falle der Testbetrieb einer Schildteile 9, 10 nach der Reparatur durchgeführt. In dieser Hinsicht ist die Notwendigkeit zu öffnen, zum Beispiel Schild 9 Drücken Sie auf "Forward" Taster Station. Diese Taste ist mit dem Steuersystem (Phasenleiter) verbunden ist, durch das Bestehen der Taste "Stop", und mit der geschlossenen Schaltfläche "Zurück", eine Sperrkontakt. Wenn Sie auf "Weiter" elektrischer Strom durch die Anschlüsse der Tasten geleitet wird geschlossen Kontakte eines mehrpoligen Schalter 36, der Grenzschalter 18 an der Halterung liegt 16 durch den Thermoschalter Starter und Spule IKV, wo die Begegnung mit dem Neutralleiter, ein Magnetfeld, das zieht den Magnetkern mit dem beweglichen Schützkontakte IKV zusammen Magnetantrieb Umkehren, wobei der Motor aktiviert wird, der Schirmöffnung 9 so wie erforderlich. Wenn Sie auf die Schaltfläche "Weiter" drücken, öffnet sich die Kontakte der Taste. Öffnet und IKV elektrische Spule Schaltung, mit dem Ergebnis, dass der Kern magnetischen Starter mit Leistungskontakten IKV und der Motor stoppt öffnet sich. Die Aufnahme in die entgegengesetzte Richtung der Abschirmung des Motors 9 durchgeführt wird, wenn Sie die Schaltfläche "Zurück" drücken. Dieser Button ist mit dem Regelsystem (Phasenleiter) verbunden ist, durch die "Stopp" -Taste vorbei und durch die geschlossene Schaltfläche "Weiter", Kontakte zu blockieren. Wenn Sie auf "Back" elektrischer Strom durch die Anschlüsse der Taste geleitet, durch die geschlossenen Kontakte eines mehrpoligen Schalter 36 (Fig. 7), durch Endschalter 18 an dem Turbinengehäuse angeordnet, die durch den Thermoschalter Starter und Spule IKN, wo, mit einem Null-Treffen Draht, ein Magnetfeld, das Kern Starters zusammen mit den beweglichen Kontakten, wobei die beweglichen Kontakte umfassen IKN Motorschild 9 an einer Drehung in die entgegengesetzte Richtung, nach dem vorgeschlagenen Schema, wodurch Verschlussplatte 9. Wenn die Windrichtung ändert, um die gegenüberliegende Öffnung zieht und Schild 10 wird sowie die Öffnung zu schließen und 9. Panel schließen in diesem Fall jedoch werden sie und die anderen Taster Stationsvorrichtung 2 KW Starter und 2 kN verwendet werden, nach dem Schema der Fig. 6.

Anwendung der vorgeschlagenen Windkraftanlage hat den Vorteil gegenüber den bekannten Vorrichtungen in diesem solchen Windenergieanlage mit der Möglichkeit, den Prozess des Einstellens des Luftstroms zu automatisieren, um den Propellerblättern geliefert. Darüber hinaus besteht die Möglichkeit, in Bereichen, die Windenergie zu verwenden, wo der Verkehr ist sehr starke Luftströme.

FORDERUNGEN

1. Windturbine mit einem Windrad mit gekrümmten Schaufeln befestigt zu einer horizontalen Welle in einem Gehäuse mit einem gelenkig gelagert steuerbaren Schilden und Schaufel, dadurch gekennzeichnet, angeordnet ist, um die Genauigkeit der Einstellung zu erhöhen, ist zylindrisches Gehäuse, bestehend aus Ober- und Unterteil mit Schlitzen und Platten schwenkbar mit dem Gehäuseteil verbunden ist.

2. Windturbine nach Anspruch. 1, dadurch gekennzeichnet, daß das Steuersystem mit Drucksensoren mit Fallen Strom ausgestattet ist.

3. Windturbine nach den Ansprüchen. 1 und 2, dadurch gekennzeichnet, dass der Flügel mit Toast versehen ist, auf der Wetterfahne Welle und Kontrollsystem befestigte - Endschalter, magnetische Starter, Netzschalter Umkehren angeordnet wobei letztere mit Toast weathervanes zu interagieren.

4. Windturbine nach den Ansprüchen. Von 1 bis 3, dadurch gekennzeichnet, daß das Steuersystem mit einem Netzschalter mehrt vorgesehen ist.
