Erfindung
Russische Föderation Patent RU2112153

Windmühlen Wärmekraftmaschine

Windmühlen Wärmekraftmaschine

Name des Erfinders: Seleznev IS;. Kashfraziev YA. Lawrow VS. NI bekam. Popov KM. Tsereteli AA. IN Lipatov
Der Name des Patentinhabers: Engineering Design Bureau "Raduga"
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.08.25

Die Erfindung betrifft das Gebiet der Windenergie, um Elektrizität zu erzeugen. Windkraftanlage mit einer Wärmekraftmaschine, mit einem Windrad, eine Wärmekraftmaschine mit einem Lader ausgestattet und wird über die Kupplung und das Getriebe mit einem elektrischen Generator verbunden ist, und das Steuersystem ist ferner mit einer Luftturbine und der Kompressor auf einer Windturbine gekoppelt ist, der zusätzliche Verdichter durch Rohrleitungen verbunden ist, über den Empfänger konstant eingestellt und gesteuerte Ventile mit einer Druckluftturbine und der Wärmekraftmaschine, während die Wellen der Luftturbine mit einem Druckminderer und einer Wärmekraftmaschine mit Kompressor montiert Kupplungs- und Kompressorausgang der Wärmekraftmaschine verbindet, ist mit einem steuerbaren Ventil versehen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Windenergie , um Elektrizität zu erzeugen.

Die nächste Lösung für dieses Problem zu lösen entwickelt, entdeckt von Quellen von wissenschaftlich-technischen und Patentinformation, eine Windkraftanlage (WEA) mit einer Wärmekraftmaschine (Shefter Frenkel, Weihnachten IV Erfinder der Windenergieanlagen und Windkraftanlagen -. Verlag Landwirtschaftsministerium der UdSSR, 1957, p. 122), mit einer Windturbine (HP), eine Wärmekraftmaschine (AP) mit einem Kompressor ausgestattet und wird über die Kupplung und das Getriebe mit einem elektrischen Generator (EG), und einem Steuersystem, als Prototyp genommen verbunden.

Der Nachteil dieser technischen Lösungen ist das Vorhandensein von langen Übertragungswellenleistung von dem Propeller auf den Generator zu übertragen, was zu einer erheblichen Komplizierung der Struktur führt; das Vorhandensein von Wechsel dreht die Zeit an der Spitze der Windturbine von der vertikalen Achse, und Parieren die verkompliziert das Design weg; Wirtschaftliche Komplexität und Unangemessenheit des Systems für das Netz aufgrund der hohen Abhängigkeit von der Generatordrehzahl der externen Zufallsfaktoren - Windgeschwindigkeit und Stromverbrauch; wenn elektrische Vereinigung (mit 121 desselben Buches.) - das Vorhandensein von zwei Generatoren und elektrische oder andere Systemsynchronisation ihrer Arbeit, die stark und teure Installation erschwert. Darüber hinaus nimmt der Kompressor die Leistung der Wärmekraftmaschine entfernt, die nicht den thermischen Wirkungsgrad von TD über 0,35 nicht erhöht - 0,4.

Die Aufgabe der Erfindung ist es, diese Mängel zu beseitigen und auf dieser Grundlage zu erhalten, eine kostengünstige Montage von hocheffizienten Wärmekraftmaschine (TD), die Herstellung von qualitativ hochwertigen Strom und die Fähigkeit der Pflanze zur industriellen Gitter bereitstellt.

Diese Aufgabe wird durch eine Windenergieanlage mit einer Wärmekraftmaschine erreicht, eine Windkraftanlage, umfassend eine Wärmekraftmaschine mit einem Ladekompressor ausgerüstet und verbunden über eine Kupplung und ein Getriebe mit einem elektrischen Generator, und das Steuersystem ist ferner mit einer Luftturbine und der Kompressor auf der Windturbine gekoppelt ist, mit einem zusätzlichen Kompressor mit Leitungen verbunden sequentiell durch den Empfänger eingestellt und mit gesteuerten Ventilen mit einer Luftturbine und der Wärmekraftmaschine, während die Wellen der Luftturbine mit einem Druckminderer und einer Wärmekraftmaschine mit Kompressor montiert Kupplungs- und Kompressorausgang der Wärmekraftmaschine mit einem steuerbaren Ventil vorgesehen ist, verbindet.

Eine vergleichende Analyse der vorgeschlagenen technischen Lösungen mit dem Prototyp zeigt es Eigenschaften, die, dass die vorgeschlagene Installation der Erfindung schließen lässt, das Kriterium der "Neu".

Die Analyse der technischen Lösungen aus der Patent Quellen bekannt, wissenschaftlichen und technischen Informationen führt zu folgendem Ergebnis. Die Technik ist bekannt, über die HP Druckluft zu verwenden Arbeit (Shefter Frenkel, Weihnachten IV Erfinder der Windenergieanlagen und Windkraftanlagen zu tun - .. Verlag Ministerium für Landwirtschaft der UdSSR, 1957, 130 ... 131, und US-Patent N 4.498.017). Jedoch im ersten Fall die Verwendung von Druckluftkompressor oder VD kommt direkt mit der Antriebsdruckluftmotor oder pneumatischen Akkumulator-Puffer für die nachfolgende Auffüllung Ladeenergie während Perioden Ausfall der Windgeschwindigkeit von fehlt. Im zweiten Fall wird Druckluft nur als Energiespeicher an der Windturbine aufgrund der Variabilität der Windgeschwindigkeit verwendet. Im vorliegenden Fall wird jedoch die Luft durch den Kompressor komprimiert wird verwendet HP TD (beispielsweise Turbine) zu steigern, die Energie nicht aufwenden können in den Motor verbrannt Kraftstoff bezieht seinen eigenen Kompressor zu erhöhen und dadurch den thermischen Wirkungsgrad des Verbrennungsmotors mit einer 0,35 zu arbeiten - 0,4 bis 0,7 - 0,85.

So kann man argumentieren, dass zwischen dem Satz von Eigenschaften, einschließlich unterscheidend, und ihre Funktion, und erreicht das Ziel, es ist nicht offensichtlich Kausalzusammenhang. Basierend auf dem Vorstehenden kann der Schluss gezogen werden, dass die vorgeschlagene Windturbinenvorrichtung soll nicht explizit in der Kunst und damit die Kriterien für die Förderfähigkeit "Erfindungshöhe" entspricht.

Die Erfindung kann im Energiesektor eingesetzt werden, die dass die vorgeschlagene Auslegungskriterium der "industrielle Anwendbarkeit" schließen lässt.

Windmühlen Wärmekraftmaschine

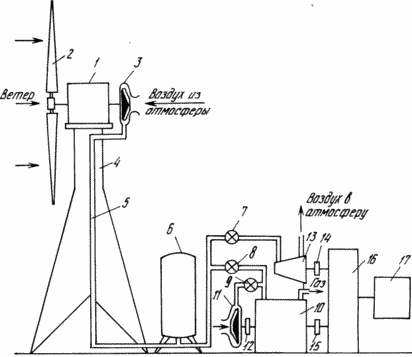

Die Zeichnung zeigt einen schematischen Aufbau einer Windkraftanlage mit einem Verbrennungsmotor, eine Windkraftanlage, umfassend 1, bestehend aus einer Windkraftanlage 2 mit dem zusätzlichen Verdichter 3 und einen Turm 4, Zeile 5, einen Empfänger 6, die Ventile 7, 8 und 9, Wärme (z.B. Gasturbine) Motor 10, der Kompressor 11 und die Hülse 12, Druckluftturbine 13. die Abtriebswellen 10 und 13 AP 16 verbunden, über die Kupplung 14 und 15 mit dem Zahnrad zu bt, der seinerseits mit einer Abtriebswelle eines elektrischen Generators 17 verbunden ist.

Die Vorrichtung arbeitet wie folgt. Die Hauptwirkungsweise: unter Druck durch den Kompressor 3 wird Luft durch die Leitung 5 und durch das offene Ventil 8 zugeführt, tritt in den 10 DT, die durch darin Brennstoff (Schema Kraftstoffzuführsystem nicht gezeigt) durch die geschlossene Hülse 15 dreht sich durch einen Abschwächer 16 zugeführt Brennen, um den Generator 17, das erzeugt Strom kommt zum Verbraucher. In diesem Fall werden die Ventile 7 und 9 geschlossen, die Kupplungen 12 und 14 geöffnet sind, und der Empfänger bietet der Unebenheit der Windgeschwindigkeit aufgrund Verdichterleistung zu glätten. In Gegenwart von Wind und relativ niedrigen Stromverbrauch 10 AP nicht arbeitet, Ventile 8 und 9 geschlossen, 7 - geöffnet wird, wird die Kupplung 14 geschlossen ist, ist die Kupplung 15 geöffnet. Druckluftkompressor 3 tritt die VT 13, die durch Kupplung 14 und dem Zahnrad 16 dreht den Generator 17. In Abwesenheit von Wind Ventile 7 und 8 geschlossen, das Ventil 9 geöffnet ist, die Kupplungen 12 und 15 geschlossen sind, die Hülse 14 ist offen. Die Wärmekraftmaschine arbeitet, empfängt die Druckluft aus dem Kompressor steigern seine 11 und 15 über eine Kupplung und Getriebe 16 dreht den Generator 17.

FORDERUNGEN

Windenergieanlage mit einer Wärmekraftmaschine, mit einem Windrad, eine Motorwärme ausgerüstet mit einem Aufladedruck Kompressor und verbunden über eine Kupplung und ein Getriebe mit einem elektrischen Generator, und ein Steuersystem, bei dem die Windenergieanlage mit zusätzlichen Luftturbine und der Kompressor auf der Windturbine gekoppelt vorgesehen ist, mit einem zusätzlichen Kompressor verbunden nacheinander durch die Rohrleitungen und installierten Empfänger mit gesteuerten Ventilen mit einer Luftturbine und der Wärmekraftmaschine, während die Wellen der Luftturbine mit einem Druckminderer und einer Wärmekraftmaschine mit Kompressor montiert Kupplungs- und Kompressorausgang der Wärmekraftmaschine mit einem steuerbaren Ventil vorgesehen ist, verbindet.

Druckversion
Erscheinungsdatum 14.02.2007gg
