Russische Föderation Patent RU2049264
ROTORWindTurbine
Name des Erfinders: Valery G. Protsenko
Der Name des Patentinhabers: Valery G. Protsenko
Adresse für die Korrespondenz:
Startdatum des Patents: 1990.10.08
Verwendung: in der Windindustrie, in Windkraftanlagen mit vertikaler Drehachse. ZUSAMMENFASSUNG DER ERFINDUNG: Unter dem Einfluß des Windes auf einer Seite der Kupplungsplatte vetropriemnye eine Klinge am maximalen Winkel offenbart ist, und die andere Messerplatte vetropriemnye vollständig gefaltet.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft die Energietechnik zu wickeln, insbesondere bei einer Windturbine mit vertikaler Drehachse.
Verschiedene Ausführungen von Rotoren von Windkraftanlagen mit vertikaler Drehachse, bei der die Effizienz von Windkraftflügel haben ein aerodynamisches Profil von [1] zu verbessern
Ein gemeinsamer Nachteil der bekannten Rotoren ist der Mangel an Wirkungsgrad der Nutzung der Windenergie, aufgrund des Vorhandenseins der Anstellwinkel, wenn die Bewegung der Messer, die ihrer Position Strukturänderung alle bekannt sind, im Raum ein optimales Verhältnis zwischen dem minimalen Widerstand bereitzustellen, wenn sie gegen die Strömung und die maximale zu bewegen, wenn in Strömungsrichtung bewegt.
In der Nähe von der vorgeschlagenen Windkraftanlage ist der Rotor [2] mit einer vertikalen Achse, einer horizontalen Welle mit einem Paar von Strömungsprofilschaufeln einander diametral gegenüber angeordnet sind verbunden.
Der Nachteil dieses Rotors sowie andere bekannte Rotoren, ist der Mangel an effizienten Nutzung von Windenergie, aufgrund der Tatsache, dass jede Lamelle während der Drehung des Rotors ändert seine Position im Raum unter der Wirkung der Strömung und in den mit Federn versehenen Teil des Zyklus einen hohen Widerstand iz-za die unvermeidliche Anwesenheit des Anstellwinkels, nahe der kritischen aufgrund seines Scharniers.
Die oben genannte Art der Befestigung bekannten Rotorblättern macht es unmöglich, deutlich Klinge Gewicht durch überproportionales Wachstum Einheit Kapazität zu erhöhen, während ihre Größe auf die Notwendigkeit, durch Erhöhung mit dem Gewicht der Spulenenden der Schaufeln zu erhöhen, um im Bereich von Anstellwinkeln weniger schweren Verlaufen.
Der Zweck der Erfindung die Effizienz der Windenergie zu erhöhen.
Die Aufgabe wird durch die Tatsache erreicht, daß das beste Verhältnis zwischen dem minimalen Widerstand des gefalteten Blatt bewegt gegen den Strom, und einen maximalen Widerstand zum Öffnen der Klinge, Bewegen des Stroms in dem Rotor einer Windturbine mit einer vertikalen Achse zugeordnet horizontale Welle mit einem Paar von Strömungsprofilschaufeln zu gewährleisten, angeordnet diametral gegen eine zusätzliche Welle zueinander angeordnet, parallel zu der horizontalen Welle, wobei jede Schaufel eine vordere Windschutzscheibe ausgebildet ist, und ein Schwenken der oberen und unteren Platte verbunden ist, mit dem gleichen Namen Platten werden zueinander in einem Winkel angeordnet sind und jeweils in der horizontalen und der Teilwellen befestigt kinematisch miteinander drehbar in entgegengesetzten Richtungen verbunden sind.

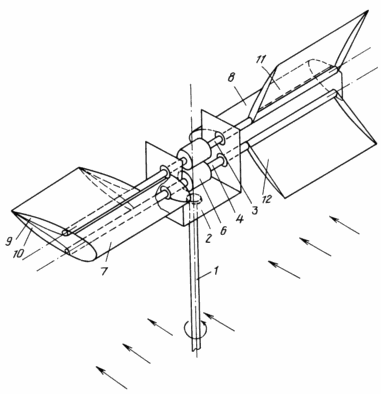

Die Erfindung wird anhand einer Zeichnung näher erläutert.
 |
Eine Vertikalwellenturbine ist starr verbunden mit dem Synchronkörper 2, der aus einem Satz in dem Gehäuse unterstützt zwei horizontalen Wellen 3 und 4 miteinander verbunden sind in einem Getriebegehäuse 2 5 und 6, die Drehung der Welle in entgegengesetzte Richtungen. Aus dem Körper 2 synchronizer starr Vorder 7 verbunden Verkleidung und 8 vetropriemnye die linken und rechten Klingen Platten 9, 10 und 11, 12, die mit Konsolen Wellen starr verbunden sind, mit den Platten 9 und 11 auf den Konsolen der Welle 3 verbunden sind und die Platten 10 und 12 mit 4. Vetropriemnye Welle Konsolen 9 und die obere Platte 11 und untere 10 und 12 in einem Winkel zueinander angeordnet sind, sind deren Werte identisch. Der Winkel kann zwischen 90 und 180 je nach der erforderlichen Entfernungskapazität verabreicht werden. Bei Wind vetropriemnye Platten 9 und 10, 11 und 12 wird auf die Winkelöffnung gleich sein. Unter dem Einfluß von Winddruck auf eine Seite der Radplatte vetropriemnye offenbart eine Klinge auf seinen Maximalwinkel. Somit aufgrund der starren Verbindung vetropriemnyh Platten 9 und 10, 11 und 12 mit den Wellen 3 und 4 und der kinematischen Verbindung der Welle zwischen einer maximalen Öffnung von einem Paar vetropriemnyh Platten, wie 11 und 12 führt zu einem vollständigen Falten der zweiten Klinge (vetropriemnyh Platten 9 und 10 ). Während der Drehung bleibt das Verhältnis zwischen dem Grad des Öffnens und Schließens der Platten konstant. |
Die vorgeschlagene Konstruktion ermöglicht eine effizientere Nutzung der Windenergie aufgrund der deutlichen Reduzierung des Widerstandes in den gefiederten Teil des Zyklus, sondern auch die Einheit Energie Windturbine als eine Erhöhung durch die linearen Abmessungen der Schaufeln zu erhöhen und durch sie auf einer Montage "Baum."
FORDERUNGEN
ROTOR Windturbine eine vertikale Achse zugeordnet horizontale Welle mit einem Paar von Strömungsprofilschaufeln angeordnet sind diametral einander gegenüberliegend aufweist, dadurch gekennzeichnet, daß, um die Effizienz der Windenergie zu erhöhen, hat es eine weitere Welle parallel zur Horizontalen angeordnet, wobei jede der Schaufeln in der Form Frontverkleidung und der zugehörigen oberen und unteren Drehteller, mit dem gleichen Namen Platte in einem Winkel zueinander angeordnet sind und jeweils zu befestigenden horizontalen und zusätzliche Wellen kinematisch zur Drehung miteinander verbunden sind in entgegengesetzte Richtungen.
