Erfindung
Russische Föderation Patent RU2114317
WINDKRAFT SEGELN 2 (VEPG - 2)
Name des Erfinders: Ginkul Georgy
Der Name des Patentinhabers: Ginkul Georgy
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.07.21
VEPG-2 - eine Windenergie Segels kann als Generator die Drehung mit niedriger Leistung (d.h. mit nur einem vetrodvizhiteley auf einer vertikalen Welle) hergestellt werden, und für große Generatoren Dreh - mit mehreren Propeller auf der Welle. Suspendiert vetrodvizhiteley vertikal auf derselben Welle montiert und drehen den Niederdrehzahlgenerator, der auf dem Boden ist. Unterstützt für die Aussetzung Mover sind die beiden Pole, zwischen denen Seil gespannt. Dieses Seil verstärkten Lagerplatte Klemme. Das Lager ist mit einer flexiblen Welle verbunden ist. Diese Welle ist alle Triebwerke montiert. Die flexible Welle weist vier Leitungen, zwei Stahl dünnen Stab zwischen den Seilen sind senkrecht zueinander und zu einer flexiblen Welle geleitet wird, sondern so wie ein Kreuz mit gleich langen Armen zu bilden. Diese Schultern hängen die Segel. Durch den unteren Ecken jedes Segel verknoten leashes. Die Enden der beiden Leitungen jedes Segel wird durch die Goldringe geleitet. Ring Halten Sie die Dehnung der Mitte zwischen den Enden der Hauptstäbe kreuzen. Dass es hält das Segel in einer aufrechten Position, wenn der Hub zu machen. Es ist durch einen goldenen Ring prodernut Kabel die Drehung des Propellers zu stoppen. Ein Ende des Seils ist mit der Mitte der Unterkante des Segels und das andere Ende davon ist in die untere kleine Spinne setzen. Durch Ziehen alle vier Schnüre - alle vier Segel wird horizontal und Antrieb stoppt befinden. Das technische Ergebnis ist die Effizienz der Windkraft zu erhöhen, das Design zu vereinfachen.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Energie, insbesondere Windkraft zu wickeln.
Bekannte Windkraftanlage eine Low-Speed-Elektro umfassend gedreht chetyrehparusnymi Windturbine auf einer flexiblen Welle montiert [1].
Der Zweck der vorliegenden Erfindung - die Effizienz von Windenergieanlagen zu erhöhen, Senkung der Betriebskosten durch den Aufbau und die Installation vereinfacht, sondern auch durch die Anzahl der Einheiten an der Regelung beteiligt zu reduzieren.
Das Ziel wird dadurch erreicht, daß aufgrund der freien vertikalen Aufhängungs Segel empor auf sie durch den Wind Puffen, entsprechend dem Drehmoment Mast, dh eine flexible Welle, die die Rotation des Generators überträgt.
 |
 |

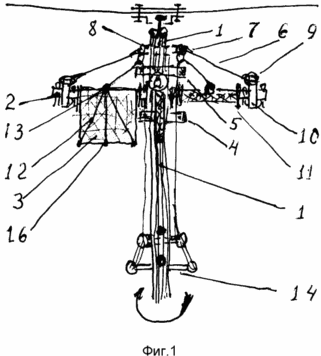

Fig. 1 zeigt chetyrehparusny VEPG Antriebseinheit - 2, die eine Seitenansicht;

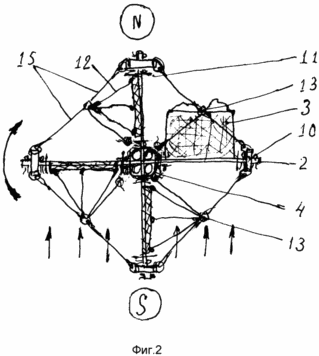

Fig. 2 - Mover Draufsicht.
VEPG-2 kann aus einem oder mehreren Propellern von Segeln, Low-Speed-Generatordreh. Alle 2-VEPG Triebwerke montiert auf der abgehängten flexiblen Welle 1, die aus vier Drähten besteht. Welle 1 ist mit dem Lager und dem Lager montiert - in die horizontale Seil, das zwischen zwei Masten gespannt ist. Jede Antriebseinheit besteht aus zwei dünnen Stahlstangen 2 und 3 Segel vier Stangen zwischen zwei Kabeln Welle 1 bildet die Latte geleitet. In der Mitte jedes Balkens 2 verschweißenden zwei Stück Eisendraht Länge von 6 - 8 mm, die senkrecht zueinander an der Welle 2. Bei dieser Struktur werden sie zwei Stangen fest auf der Welle 1 gehalten werden kann, da alle vier Kabel zusammengedrückt werden Welle 1 5. Ein Klemm dvuhskobochnymi Terminal 5 ist oberhalb des Steges, der andere befindet sich - unter dem Steg. Die horizontale Position der Stäbe 2 geregelt Fall vier Stangen 6. Ein Ende der Krawatte 6 sind über den vier Ringen 7 auf einem kleinen Steges 8 befestigt, und die anderen Enden von Estrichen 6 - 9. Alle der Ringe des Ring in das Loch 9 prodernuty vier Leistungsscheiben 10. Unterlegscheiben 10 bis befestigt sind die Enden der Stangen 2 Splinte oder Schraubverbindung. Jedes Segel 3 ist auf der Stange hing 2 als ein Vorhang Fenster an einem Faden hing. An den anderen drei Kanten des Segels sollte 3 sein, die dünnen Polyethylen (oder Duraluminium) Röhren zu nähen. Dadurch wird die Steifigkeit der Segel 3. 2 Bars alle Segel sind zwischen drei kleinen Scheiben 11 geben.
VEP Arbeit wie folgt durchgeführt
Lassen Sie den Wind aus dem Süden weht (S) nach Norden (N), dann zu einem Zeitpunkt verlassen das Segel die Reise durchführen wird und all die anderen drei Segel 3 wird darauf vorbereiten. Und wenn die Welle 1 um 10 gedreht wird , - o 15 beginnt in den nächsten Hub Segels 3. Dieser Dauerbetrieb durchgeführt wird 3 Segel durch Eingabe aus der Tatsache , dass jedes Segel im Wind 3 in einer vertikalen Position mit Hilfe von 12 entlang der Länge der beiden leashes justiert gehalten sind an den die unteren Ecken des Segels 3. die Enden der Leitungen 12 sind mit dem goldenen Ring gebunden 13. Alle vier Goldringe 13 15. So ist in der Mitte zwischen zwei benachbarten Scheiben 10 an den Verlängerungen angeordnet sind, jede der acht Erweiterungen 15 an einem Ende mit einem goldenen Ring 13 und dem anderen Ende befestigt ist - zu 10. Waschmaschine Die Scheibe 10 weist vier Löcher in gleichen Abständen. Um die Drehung des Propellers Anschlages Netzkabel 16. Es ist an der Mitte der unteren Kante des Segels 3. Als nächstes verknüpft, die Schnur 16 durch einen goldenen Ring 13, dann durch eine der vier Ringe an der Spitze und einer kleinen Spinne auf sie - auf den Boden einer kleinen Spinne, die gebunden ist und die zweite Ende der Schnur 16 sind vier Thruster Segels 3 und damit vier Kabel 16. Wenn die Welle 1 zwei Propeller hat, während bei niedrigen Bodensteg vier Zugschnur angebracht ist 16. Korde 16 des Segels 3 eine horizontale Position einnehmen, und Welle 1 stoppt.
FORDERUNGEN
Windenergieanlage (VEPG-2) enthält, mit niedriger Geschwindigkeit elektrischen Generator gedreht chetyrehparusnymi vetrodvizhiteley auf einer flexiblen Welle angebracht ist, dadurch gekennzeichnet, daß die flexible Welle von vier Kabeln besteht, die mit einem Lager verbunden zu dem horizontalen Draht befestigt ist, zwischen zwei Masten gespannt, die jeweils vetrodvizhiteley besteht aus einem Kreuz aus zwei Stahlstangen und vier Segel und diese Stäbe zwischen den Seilen Welle bildet der Steg in der Mitte jedes Balkens verschweißt zwei Stücke Eisendraht geleitet, so daß sie zueinander senkrecht sind und mit der Welle ist die flexible Welle komprimiertes Clips - eine der Kern und der andere darunter, werden die Segel zu einer Spinne angebracht, jedes Segel den Wind in einer vertikalen Position mit Hilfe eingestellt entlang der Länge der beiden Leitungen der Enden der Leine gebunden an den Ring gehalten, alle vier Ringe sind Stretching auf halbem Weg zwischen zwei benachbarten Scheiben befindet sich für die Drehung des Propellers zu stoppen ist eine Schnur an den unteren Rand des Segels befestigt vorgesehen ist, die Schnur durch den Ring durch eine der vier Ringe an der Spitze einer kleinen Spinne übergeben wird, alle Fäden in der Hand, alle Segel nehmen eine horizontale Position und die Welle hält.
Druckversion
Erscheinungsdatum 02.04.2007gg
