Erfindung
Russische Föderation Patent RU2114319

VETROGIDROAKKUMULIRUYUSCHAYA ENERGIE

VETROGIDROAKKUMULIRUYUSCHAYA ENERGIE

Name des Erfinders: Konstantin Smagin
Der Name des Patentinhabers: Konstantin Smagin
Adresse für die Korrespondenz:
Startdatum des Patents: 1996.08.05

Die Erfindung betrifft und Wasserkraft Wind und kann für kleine Dörfer Elektrifizierung Zwecke, Unternehmen und Farmen verwendet werden, und Wasserhebevorrichtungen und hohe Leistung für die Zwecke der Wasserversorgung und Bewässerung. VGAES enthält Niederdruckkraftwerk, mit dem oberen Akkumulieren Pool Kommunikation, Wasserhebevorrichtung (Slave), die mit den unteren und oberen Akkumulieren Pools und ein Reservoir an der Spitze, von denen es eine Wind Motor (HP), die mit den Aufzügen (e) durch ein Untersetzungsgetriebe und ein Reservoir verbunden mit dem Hochdruck unterirdischen Wasserkraftwerk. VGAES BY in Form eines Turms mit einem Reservoir Dämpfertyp im Luftteil und einem Brunnen in der U-Bahn-Teil mit E verbunden VD durch ein zweistufiges Getriebe mit variablen Getriebe ausgebildet ist, und E sind in Form von globulären Schwimmerkolben, der als Wasseraufzug handeln Schiebe vertikale Rohrzylinder mit Klappenventil für die Zwischenablaufwasser. Niederdruck und Hochdruck-U-Bahn-Wasserkraftwerk und Reservoir-Dämpfer in einer Einheit mit dem Slave kombiniert, und die Arbeit, die sie durchgeführt auf einem zweistufigen Schema.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft und Wasserkraft Wind und kann für kleine Dörfer Elektrifizierung Zwecke, Unternehmen und Farmen verwendet werden, und Wasserhebevorrichtungen und hohe Leistung für die Zwecke der Wasserversorgung und Bewässerung.

Bekannte vetrogidroakkumuliruyuschaya Leistung (VGAES), die Wasserhebevorrichtung mit dem unteren Pool verbunden, die die Rolle Zone des Grundwassers führt, und dem oberen Pool, der die Rolle Tanker durchführt, die oben auf dem sich ein Windmotor, der mit einem Wasser-Hebevorrichtung, und hes mit Reset ausgegeben Wasser in einem offenen Wasserbehälter mit dem Behälter verbunden ist.

Die Nachteile dieser VGAES sind Pools nicht ansammeln, Wasser Arbeit in Gegenwart von unzureichender Windstärke und das Fehlen von Wind bieten, die Umsetzung der Wasser-Hebevorrichtungen ohne Einheiten und Einheiten, bietet Multi-Layer und die Kontinuität, die den Betriebsbereich der Windgeschwindigkeiten begrenzt, da der Wind in diesem Fall haben sollte genug Kraft, um das Wasser auf die volle Höhe zu heben, mit einer Geschwindigkeit, die einen kontinuierlichen Betrieb der Hydraulikeinheit gewährleistet, als untere Zufluss von Grundwasserbecken Caisson verwendet, eine Fläche von der Größe der Wasserhebevorrichtung begrenzt, und wenn diese Filterflächen geringer Wasserfluss zu erwarten.

Bekannte Aufzüge mit Gerätewasserhebe zur Windmotor verbunden ist, sind die Aufzüge in der Form von einem oder zwei Lochstreifen aus gummiertem.

Der Nachteil dieser Wasser-Hebevorrichtungen ist ihre geringe Effizienz bei der Erstellung von großen Aggregaten durch Aufzugsbau Leistung.

Der Zweck der vorliegenden Erfindung - Erhöhung der Effizienz von Kraftwerken vetrogidroakkumuliruyuschey von Becken und die Erhöhung der Reichweite von Windgeschwindigkeiten als Folge des neuen Wasserhebevorrichtungen mit hoher Kapazität, der Arbeit an einem zweistufigen Schema zu akkumulieren.

Das Ziel wird dadurch erreicht, dass vetrogidroakkumuliruyuschaya Kraftwerk einen Low-Kopf Wasserkraftwerk (HPP) umfasst, die mit dem oberen Akkumulieren Pool, Wasserhebevorrichtung an den unteren und oberen Akkumulieren Pools verbunden und ein Reservoir an der Spitze von denen es einen Windmotor, gekoppelt mit Aufzügen durch ein Untersetzungsgetriebe und ein Reservoir auf einen hohen Druck unterirdische Wasser mit Wasserhebevorrichtung als Turm ausgebildet mit dem Reservoir Dämpfertyp im Luftteil und einem Brunnen in der U-Bahn-Teil mit Aufzügen zu den Windmotor über ein zweistufiges Getriebe mit variablen Getriebe verbunden vorgesehen ist, verbunden, sind die Aufzüge in Form Kugel schwebt Kolben, der als Wasseraufzug wirken, in vertikalen Rohren Schiebe, Zylinder ein Klappenventil für Zwischen Entladen, Wasser, Niederdruck und Hochdruck-U-Bahn-Wasserkraftwerk und der Dämpfertyp Tank in einer Einheit mit einer Wasserhebevorrichtung und die Arbeit, die sie auf einem zweistufigen Schema durchgeführt kombiniert.

Vergleich der technischen Lösung mit den engsten Analoga und andere technische im Stand der Technik bekannten Lösungen, zeigte seine Übereinstimmung mit den Kriterien der Erfindung.

VETROGIDROAKKUMULIRUYUSCHAYA ENERGIE

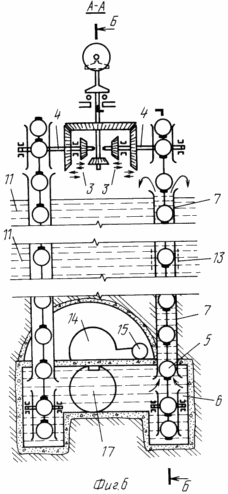

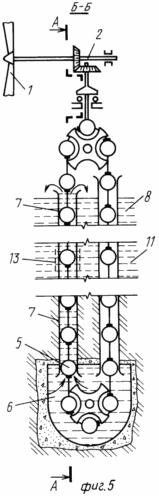

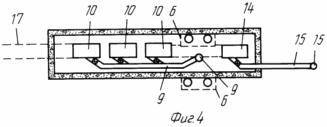

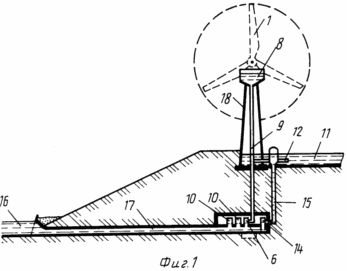

Fig. 1 zeigt eine Anordnung vetrogidroakkumuliruyuschey Kraftwerk mit einem unterirdischen Ort der Energiehaus; Fig. 2 - der Pufferbehälter in die obere Ebene des Wassers zu planen; Fig. 3 - Plan von Wasser-Hebevorrichtung auf der obersten Ebene des Wassers im oberen Becken; Fig. 4 - Niederdruck und Hochdruckplan HPP Turbinengebäude am Boden aus; Fig. 5 und 6 - der neuen Regelung von Wasserhebevorrichtungen mit hoher Kapazität, der Arbeit an einem zweistufigen Schema.

Vetrogidroakkumuliruyuschaya Leistung (VGAES) einen Niederdruck-Wasserkraftwerk (HPP) mit einer Hydraulikeinheit 14, mit dem oberen Akkumulieren Pool Kommunikation 11 Hydraulikantrieb 15, Gerätewasserschöpf (Abb. 5 und 6), 16 an der unteren Akkumulieren Pool verbunden durch den Tunnel Leitung Umkehren 17, mit dem oberen Akkumulieren Pool 11 durch das Klappenventil 13 und dem Rohrzylinder 7, einem Reservoir 8, an dessen Oberseite eine Windmotor ist, verbunden mit Aufzügen durch ein Untersetzungsgetriebe 3 und dem Tank 8 mit der Leitung 9 verbunden, mit Hydraulikeinheiten 10 Hochdruck underground HPP mit einem wasser Hubvorrichtung ausgestattet VGAES (Fig . 5 und 6 in Form eines Turms 18 in dem Antennenteil 8 mit einem Reservoir-Dämpfer ausgebildet ist) und eine gut mit Aufzügen mit dem Windkraftmaschine 3 durch doppelte Untersetzungsgetriebe mit zuschaltbarem sind die Aufzüge in der Form von sphärischen poplavkov- im unterirdischen Teil Kolben 5, die Rolle der Wasseraufzug Durchführung in vertikalen Rohren Schiebe, Zylinder 7 ein Klappenventil 13 für die Zwischenentladung Wasser. Niederdruck und Hochdruck-U-Bahn-Wasserkraftwerk und Reservoir-Dämpfer in einer Einheit mit einer Wasserhebevorrichtung kombiniert, und ihre Arbeit ist auf einem zweistufigen Schema durchgeführt.

VGAES Arbeit wie folgt durchgeführt, abhängig von der Windstärke

Bei ausreichender Wind betreiben Kraftwasser 10 Hochdruck-HPP (zweite Stufe) in den Kopf und den Fluss des Pufferbehälters 8. Die erzeugte Strommenge wird durch Windkraft bestimmt und entsprechend das Volumen des Wassers zugeführt Wasserhebevorrichtung (Abb. 5 und 6) im Dämpfer Reservoir 8. Jede Hydraulikeinheit 10 arbeitet in der Wasserfluss optimal gewählt.

Job-Beschreibung HPP Hydraulikaggregate und es ist bekannt, so ist es nicht gegeben.

Wasser-Hubvorrichtung (Fig. 5 und 6) hierfür ist wie folgt.

Windrad 1, ein Drehmoment auf die Welle zu schaffen 2 durch ein zweistufiges Getriebe 3 mit schaltbaren Getriebe die Drehbewegung auf die Antriebswelle 4 des Aufzuges, ball schwebt, Kolben 5 nach oben bewegt, Wasser nehmen ihre Ladekammer 6, ist es in einem vertikalen Rohrzylinder drückt 7 Dämpfer im Tank 8 in diesem Teil 7 das Zylinderrohr voll geladen mit Wasser und schwimmt 5-Kolben als Wasserskilift handeln. Aus dem Puffertank 8 durch die Abführleitung 9, Wasser zu den Hydraulikeinheiten 10 zugeführt wird, um Elektrizität zu erzeugen, das überschüssige Wasser verschmelzen in das obere Becken 11 durch die Ablaufleitung 12. Die Leistung der Wasserhebeeinrichtung durch die Geschwindigkeit des Windes festgelegt ist, und seine Einstellung wird durch Ändern der Geschwindigkeit des Windrades 1 und das zweistufige Getriebe durchgeführt 3 schaltbare Getriebe, die getrennte Aufnahme in die Arbeit von Aufzügen ermöglicht. Einstellen der Geschwindigkeit des Windrades 1 erreicht durch seine Schaufeln drehen und die Schalt zweistufiges Getriebe 3. 1 zum Wind mit Hilfe eines Elektromotors und einem Schwanz gemacht Installieren Propeller. Starten des Propellers 12 mit niedriger Geschwindigkeit und Low-Speed-Aufzüge gemacht. Dazu gehören Aufzüge abwechselnd.

Wenn nicht genügend Windstärke 14 Station Wasser niedrigem Kopf Wasserkraft tätig ist (erste Stufe) zu den bisher sakkumulirovannyh Wassermengen im oberen Becken 11 und Wasser aus dem Gerät Wasser-Hub über eine Ventilklappe 13 kommen.

Wenn es keinen Wind auf 14 Wasserkraftwerke vor sakkumulirovannoy Wasser im oberen Becken 11.

FORDERUNGEN

1. Vetrogidroakkumuliruyuschaya Kraftwerk einen Nieder Kopf Wasserkraftwerk (HPP) umfasst, mit dem oberen Ansammeln Becken in Verbindung steht, Wasserhebevorrichtung an den unteren und oberen Ansammeln Becken und einem Vorratsbehälter am oberen Ende davon verbunden ist ein Windmotor ist, verbunden mit Aufzügen durch das Getriebe und ein Reservoir mit der angeschlossenen Hochdruck unterirdische Wasserkraftwerken, dadurch gekennzeichnet, dass es Hebevorrichtung mit einem Reservoir Dämpfertyp im Luftteil und einem Brunnen in der U-Bahn-Teil mit Aufzügen verbunden mit dem Windmotor über ein zweistufiges Getriebe mit variablen Getriebe, sind die Aufzüge in Form von kugelförmigen in Form eines Turms ist schwimmt Kolben, der als Wasseraufzug wirken, in vertikalen Rohren Schiebe, Zylinder ein Klappenventil für die Zwischenentladung Wasser.

2. Kraftwerk nach Anspruch 1, dadurch gekennzeichnet, dass der Niederdruck und Hochdruck-U-Bahn-Wasserkraftwerk und Reservoir-Dämpfer in einer Einheit mit einer Wasserhebevorrichtung kombiniert, und ihre Arbeit ist auf einem zweistufigen Schema durchgeführt.

Druckversion
Erscheinungsdatum 02.04.2007gg
