Erfindung
Russische Föderation Patent RU2119092

Windmühlen

Windmühlen

Name des Erfinders:. Cheboksarov VV; Zmeu KV
Der Name des Patentinhabers: Far Eastern State Technical University
Adresse für die Korrespondenz:
Startdatum des Patents: 1996.12.03

Die Erfindung bezieht sich auf eine niedrige Energie und können verwendet werden Hochleistungsanlagen zu schaffen. Die Anlage besteht aus zwei Lagersystemen, ineinander verschachtelt und Drehen mit unterschiedlichen Winkelgeschwindigkeiten. Ein Lagersystem ist als Ponton gestaltet und einfach Oberfläche frei von Klingen auf der Wasseroberfläche getragen und enthält eine Ringbank und eine zweite zusätzliche Klingen einfach auf dieser Schiene unterstützt. Der Ponton und Ring von flexiblen Stangen sind an den Rändern der Naben der einzelnen Energiewandlern verbunden koaxial innerhalb des Ring Ponton auf einer stationären Basis installiert. Traction längs der Sehnen bzw. Ponton und Ring platziert. Das technische Ergebnis besteht in der Optimierung der Bedingungen für die Windströmung Wechselwirkung mit Elementen der Vorrichtung und die Steigerung der Effizienz.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf eine niedrige Energie und können verwendet werden Hochleistungsanlagen zu schaffen.

Bekannte Windkraftanlage ein Windrad Karussell umfasst, einschließlich eines Ringschienen, vertikale Masten installiert auf ihnen zugeordneten Arbeitsgremien segeln mit ihnen Rollen in Kontakt mit der Schiene unter der Markise befindet, aber auch kreisförmig Vordach und dem Tunnel, in dessen Inneren der Induktionsspule und Generatoren (siehe., AS USSR 1.455.037, MKI 5 F 03 D 5/04, 1989).

Die Nachteile einer solchen Anlage ist das Vorhandensein eines Tragschienensystems, die stark verkompliziert und erhöht somit die Kosten für die Installation; Roll große Reibungskraft auf der Schiene, was zu zusätzlichen irreversiblen Kapazitätsverlust führen; Mangel an Energiespeicherträgheitstyp.

Bekannte und Windkraftanlagen, bestehend aus vetrovosprinimayuschie Arbeit am Ring Ponton und Wandler von mechanischer Energie in elektrische Energie gelegt Körper, kinematisch mit dem Ponton verbunden (siehe. Die UdSSR AS 1719713, MKI 5 F 03 D 3/06, 1992).

Vetrovosprinimayuschie Prototyp Körper entlang der gesamten Durchmesser des Lagersystems befindet und Energie aus dem ganzen Ponton Bereich schießen kann. Sie sind jedoch unwirksam, weil vetrovosprinimayuschie Betrieb auf den kleineren Radien angeordnet Elemente werden mit einer linearen Geschwindigkeit dreht, die geringer als die Windgeschwindigkeit ist. Je kleiner der Radius, der eine Arbeitskörper ist, desto größer muss die Winkelgeschwindigkeit des Stützsystems sein.

Ferner (montiert oder zumindest mehreren Referenzelemente (stoppt) auf dem äußeren Umfang des Ponton) die Notwendigkeit für den Bau des Ringkanals erheblich die Kosten für die Installation und komplizierte Installation erhöht. Der Nachteil des Prototyps ist in der zunehmenden Komplexität der Übertragung der mechanischen Energie in elektrische Generatoren ausgedrückt.

Die Aufgabe der beanspruchten Lösung gelöst werden, ausgedrückt, die Effizienz der Umwandlung von mechanischer Energie in elektrische Energie zu erhöhen, ohne die Abmessungen der Anlage zu erhöhen.

Das technische Ergebnis in der Lösung des Problems wird erreicht, in Bezug auf die Optimierung des Windstroms Wechselwirkung mit den Elementen der Vorrichtung, und als Folge der Erhöhung der Effizienz ausgedrückt.

Das Problem wird dadurch gelöst, dass die Windenergieanlage mit vetrovosprinimayuschie Elemente am Ringponton angeordnet zu arbeiten, und einen Wandler von mechanischer Energie in elektrische Energie, die kinematisch mit dem Steg verbunden ist, daß auf dem Ponton gekennzeichnet drehbar koaxial mit, dem getragenen Trägerring mit komplementären bereitgestellt vetrovosprinimayuschimi Körper, wobei der Ringponton und flexiblen Stangen mit den Kanten der einzelnen Leistungswandler Nabe verbunden sind, die koaxial innerhalb des Ringponton auf einer stationären Basis und jeweils entlang von Sehnen Stange angeordnet ist und der Trägerring Ponton.

Des Weiteren umfasst der Ponton eine ringförmige Schiene, und die unterstützte Trägerring auf der Schiene. So vetrovosprinimayuschie Arbeitsgremien sind in Form von Rotorblättern.

Eine vergleichende Analyse der wesentlichen Merkmale der beanspruchten Lösung und die wesentlichen Merkmale von Analoga und der Prototyp demonstriert die Einhaltung des Kriteriums der "Neuheit".

Somit verfügt über einen Teil der folgenden Ansprüche lösen funktionelle Probleme zu charakterisieren.

Zeichen. ".. Auf dem Ponton drehbar koaxial mit dem Ring getragen Träger mit zusätzlichen Stellen vetrovosprinimayuschimi vorgesehen ...", um die Zahl der Arbeitsorgane zu erhöhen, radial angeordnete Lagersystem, während es die Winkelgeschwindigkeit der Drehung der Wahrnehmung Wind zu erhöhen effizienter .

Das Zeichen "... Die einzelnen Leistungswandler koaxial auf einer stationären Basis innerhalb des Rings Ponton montiert ..." ermöglicht es einem nicht rotierenden Elemente des Lagersystems Zone auszuschließen, wenn abgewickelt Wasserentnahme und eine einfache Energiewandler von mechanischer Energie in elektrische Energie zur Verfügung zu stellen, die Sicherheit zu erhöhen und Alarm Stabilität.

Signs ". .. Ein Ponton und Ring von flexiblen Stangen an den Kanten verbunden sind, der Naben der einzelnen Energiewandlern ...", "... und Stangen längs der Sehnen angeordnet und jeweils Ponton Lagerringe ..." ermöglicht Ponton und Lagerring gegenüber dem stationären Basis zum Zentrum und um Drehmoment. Darüber hinaus erleichtert die Verfügbarkeit von flexiblen Stangen, die Arbeit von Geräten mit Wellen und Wasserstandsschwankungen.

Symptom ". .. Vetrovosprinimayuschie Arbeitskörper in Form von Drehflügel ..." ermöglicht es, die Effizienz der Energiegewinnung zu erhöhen.

Zeichen des dritten Absatzes der Ansprüche die konstruktive Ausführung von Tragstrukturen und deren Wechselwirkungen konkretisieren.

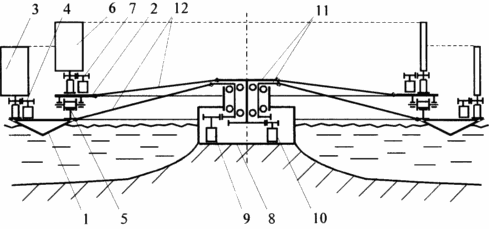

Kurze Beschreibung der Zeichnung, die eine Windenergieanlage im Abschnitt zeigt.

Windmühlen

Die Zeichnung zeigt ein Ponton Lagerring 2, die Klinge 3 und 6, der Drehmechanismus 4 und 7 dieser Schaufeln, die Ringschiene 5, die stationäre Basis 8 Stromrichter 9 und 10, die Nabe 11, flexible Stange 12.

Die Anlage besteht aus zwei Lagersystemen, ineinander verschachtelt und Drehen mit unterschiedlichen Winkelgeschwindigkeiten. Stützsystem als Ringponton 1, entworfen von dem eine Seite ist notwendig, Formen der Unterstützung an die Wasseroberfläche. Auf der freien Seite des Satzes vetrovosprinimayuschie Ponton 1 Arbeitsgremien, in Form von Drehflügel 3 mit dem Mechanismus ihrer Drehung gemacht 4. Auf dem Ponton 1 Satz Ringschiene 5. Am Kreisverkehr SIMPLE Schienenträgerring 2 (das zweite Trägersystem), auf dem die Drehflügel ausgestattet mit 6 7. seine Drehmechanismus Mechanismen 4 und 7 der Schaufeln 3 und 6 rotierenden können (beispielsweise das Getriebe vom Antriebsmotor durch eine Wetterfahne gesteuert) in einem beliebigen allgemein bekannten Format vorgenommen werden. Innerhalb der Ponton 1 bis ortsfesten Basis 8 koaxial Stromrichter 9 und 10 angebracht ist, an den oberen Enden davon flexible Nabe hergestellt sind 11. Stange 12 jeweils (beispielsweise ein System von Seilen) 1 entlang der Sehnen des Pontons angeordnet und dem Trägerring 2, die Nabe 11 Kante verbinden Leistungswandler 9 ein Ponton 1 und der Nabenkante 11 des Energiewandlers 10 mit einem Lagerring 2.

Die Vorrichtung arbeitet wie folgt. Wenn die Windfahne 3 und 6 sind mittels ihrer Drehmechanismen 4 und 7. Die drei Klingen untwist Ponton 1 auf die Betriebsposition eingestellt, und die Klinge 6 - einen Trägerring 2. Auf Grund der Reibungskräfte der Energie des Wassers in der Anfangszeit auf dem "Abwickeln" ausgegeben Wasser. Gebildet, um eine Wasserring um die stationäre Basis 8. Die Rotationsenergie Trägersysteme 1 und 2 mit Hilfe von flexiblen Stangen 12 durch die Nabe 11 ist mit dem Leistungswandler übertragen 9 und 10, nahodyaschiesya auf der ortsfesten Basis 8.

Diese Lösung ermöglicht die Nutzung von Windenergie in den meisten vollständig von der Skala abgedeckt. Es ist möglich, unterschiedliche Drehzahl und Lagersysteme zur Entfernung eines Qualitätsmanagement oder Energie zu gewöhnen.

FORDERUNGEN

1. Windkraftanlage, umfassend vetrovosprinimayuschie Elemente arbeiten auf der Ringponton angeordnet und ein Wandler von mechanischer Energie in elektrische Energie, die kinematisch mit dem Steg verbunden ist, daß auf dem Ponton gekennzeichnet drehbar koaxial mit dem Ring getragen Träger mit zusätzlichen vetrovosprinimayuschimi Körper vorgesehen ist, wobei Ponton und Ring von flexiblen Stangen sind an den Kanten der Naben der einzelnen Energiewandlern koaxial auf einer stationären Basis, der Schub im Inneren des Ringponton auf den Gurten bzw. Pontonlagerringe angeordnet installiert verbunden.

2. Windkraftanlage nach Anspruch 1, dadurch gekennzeichnet, dass vetrovosprinimayuschie Arbeitsgremien gekennzeichnet sind in Form von Rotorblättern.

3. Windkraftanlage nach Anspruch 1, wobei der Ponton eine ringförmige Schiene umfaßt und der getragene Tragring auf der Schiene.
