Erfindung
Russische Föderation Patent RU2075634

Windkraftanlagen

Windkraftanlagen

Name des Erfinders: Cherednichenko Sergey
Der Name des Patentinhabers: Cherednichenko Sergey
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.05.19

Verwendung: Windturbine Windenergie betrifft. Der erfindungsgemäße Rahmen der Stütz zylindrischen Gehäuse Stärkung bestehen aus zwei Teilen - eine oben und unten mit Schlitzen, in die Propellerblätter auf einer horizontalen Welle angeordnet sind. Horizontale Wellen Windräder über Kupplungshälften kombiniert werden, wobei ein Ende der Gelenkwelle mit dem Generator verbunden und positioniert ist an dem anderen Ende eine Riemenscheibe und der Bremsvorrichtung. Durch Tragrahmen mit Vertikalachse Festrad freies Ende, das mit den Lagern in die Hülse eintritt, und das seinerseits mit dem Träger verbunden. Befestigt an dem Träger-Getriebemotor, der auf dem Wellenzahnrad auf die vertikale Achse des Zahnrades über die Kette gekoppelt angeordnet ist. Rund um die Unterstützung Rutsche ist mit Leistungs- und Steuerkabel verpackt. Jedes Gehäuse ist eine horizontale Welle mit Zahnrädern an dem Grundrahmen angebracht ist, wobei ein freies Ende mit der anderen Welle mittels Kupplungshälften Gehäuse verbunden ist, und ein Ende der Gelenkwelle mit dem Motor und Getriebe verbunden ist. Im Inneren des Gehäuses auf den Etagen 2 Gruppen von Ventilen angeordnet ist, bestehend aus getrennten Platten an den Tragschienen befestigt ist, mit drehenden Rädern auf einer Achse angebracht. Die Dämpfer sind mit einer horizontalen Welle an den Zahnrädern mittels Ketten kombiniert und in den Regalen zu bewegen, oder öffnen Sie oder der offene Schlitz abdeckt schließen, wenn nötig. Verordnung des Luftstroms und der Bewegung und das Management von Windenergieanlagen um die Achse durch den Drucksensor erzeugt wird, mehrere Einheiten umschalten, Endschalter, und eine reversible magnetische Starter und Druckknopf-Stationen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windenergie und kann verwendet werden , um Elektrizität zu erzeugen, sondern auch als Antrieb zum notwendigen Ausrüstung.

Bekannten Windturbine (application N 4867617/06), wobei die Trommel Windrades mit gekrümmten Schaufeln mit der horizontalen Welle befestigt ist, in einem zylindrischen Gehäuse angeordnet, der obere und untere Teil mit Schlitzen, wobei jeder verstärkte Abschnitt schwenkbar den Schirm fallen, falls erforderlich. Windkraftanlage weist eine Vorrichtung zur automatischen Steuerung des Luftstroms.

Darüber hinaus ist die vorgeschlagene Windturbine (copyright Zertifikat UdSSR N 946776, Kl. F 03 D, 3/00, 1981), der das Windrad mit gekrümmten Schaufeln auf einer horizontalen Welle befestigt ist, und das Windrad in einem Gehäuse mit steuerbaren Schilden angeordnet, die mittels verstärkt werden Scharniere. die Windströmung Verwalten produziert Windfahne mit. Trotz vieler ähnlichen technischen Eigenschaften in der Anwendung vorgeschlagen, wie es in dem Zertifikat des Erfinders sind solche Windenergieanlagen für den Einsatz in stationären Bedingungen für Windenergieanlagen im Windpark Assoziationskomplex geeignet.

Derzeit gibt es einen Bedarf für ein mobiler, eng beabstandete kleine Flächen der Windenergieanlagen auf einem voll oder halbautomatischen Regelung der Luftstrom zu den Schaufeln des Propellers gerichtet, wodurch die Möglichkeit Erhöhung der Windenergie in verschiedenen Anwendungsgebieten verwendet wird.

Durchführung einer derartigen technischen Effekt kann mit den Geräten den Empfang vorgesehen durch Herstellen einer Windturbine erreicht werden (Verwendung), um den oberen Teil des Strömungswindturbine drehbar sein Gehäuse Durchführung so dass die Oberseite seines Schlitzes weg gerichtet ist, von wo der Windstrom gerichtet ist. Diese Windkraftanlagen können in kleinen Gebieten mit häufigen Änderungen der Windrichtung und Stärke eingebaut werden, verwendet es automatische und halbautomatische Steuerung solcher Windströmungen.

Ein Beispiel für eine solche Verwendung kann ein besonderer Bereich auf den Seeschiffen Massengutfrachter, Tanker, Schiffe, in denen Windkraftanlagen zur Stromerzeugung oder für andere Zwecke installiert shirokopalubnyh. Darüber hinaus kann eine solche Windkraftanlagen auf Ölplattformen installiert werden, Leuchttürme.

Das Wesen dieses Vorschlags ist es, dass eine oder mehrere Zylinderschalen, bestehend aus zwei Teilen, der Ober- und Unterseite mit Schlitzen und Stirnwände an dem Tragrahmen hintereinander befestigt sind, mit einem Spalt zwischen ihnen, wobei jedes Gehäuse positioniert Windrad mit gekrümmten Schaufeln befestigte auf einer horizontalen Welle.

Horizontale Propellerwelle angeordnet ist, auf der Traghalbkupplungen Lager über einen weiteren horizontalen Welle verbunden ist, wobei das eine Ende der Gelenkwelle mittels Kupplungshälften mit einem elektrischen Generator verbunden ist, und das andere Ende der Bremsvorrichtung angeordnet sind und die Riemenscheibe.

In der Mitte ist ein Plattform-Tragrahmen, an dem die vertikale Achse mit einem Zahnrad verstärkt ist, das freie Ende derselben in das Loch mit den Gleitlagern angeordnet.

Kupplungslager verstärkt zu unterstützen.

Sich auf einem Träger mit einem Getriebemotor, auf der Welle, das Zahnrad durch eine Kette mit einem Zahnrad mit vertikaler Achse verbunden verstärkt ist.

Um die Stützmulde mit Endschaltern verstärkt, welche miteinander Anschluss- und Steuerleitungen verbunden sind.

Durch die Ausführung an einem Arm befestigt Rahmen, der an die Strom- und Steuerkabel angeschlossen ist, mit dem Fuß an einem Arm befestigt ist , mit dem maximalen Grad an (360 o) brechen drehen , um die vertikale Achse einen oder den anderen Endschalter.

Die oberen und unteren Teil des Gehäuses aufweist, Endwände und eine Nut an der schwenkbar einerseits verbunden ist, und auf der anderen Hand unter Verwendung von Verbindungselementen.

Zwischen den Wänden des Gehäuses und die Propellerflügel werden in Regalen 2 Gruppen Dämpfern angeordnet.

Die Klappen bestehen aus einzelnen Platten an den Tragschienen befestigt ist, mit an den Seiten angebrachten Schienen an der Drehachse des Rades.

Die Achse des rotierenden Rades auf einer DIN-Schiene befestigt ist, eine Verbindung zwischen zwei Segmenten der Kette, die auf der einen Seite und die beiden anderen Gruppen mit dem Abstand zwischen den Platten kombiniert ist gleich etwa einem Viertel der Länge des Umfangs des zylindrischen Gehäuses.

Regale auf die Klappen angeordnet sind, die an der Innenseite des zylindrischen Gehäusestirnwand.

Im Inneren des zylindrischen Gehäuses ist eine horizontale Welle mit Zahnrädern mit Lagern an dem Tragrahmen befestigt ist und mittels Kupplungshälften mit der Welle des Motors und des Getriebes verbunden ist.

Eines der herausragenden Enden der Welle wird mit Hilfe der Kupplungshälften zu einer anderen horizontalen Welle Gehäuse verbunden.

Der Elektromotor mit Untersetzungsgetriebe hat eine längliche Welle und eine Einrichtung zur Drehung des Handrades.

Die Klappen sind in den Regalen befinden und horizontale Welle mit Zahnrädern kombiniert Kette von zwei Seiten.

Auf dem Stützrahmen an beiden Seiten mit Bügeln mit Löchern verstärkt.

Windturbine mit Zahnstangen versehen, die an den Halterungen mit den Löchern befestigt sind.

Windturbinen-Steuersystem ist mit Endschalter, Drucksensor, schalten mehrere Einheiten, und eine reversible magnetische Starter und Druckknopf-Stationen ausgestattet.

ZUSAMMENFASSUNG angeblichen Erfindung ist in den Zeichnungen dargestellt ist, in denen

Windkraftanlagen Windkraftanlagen

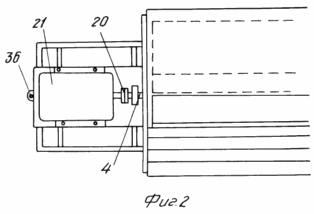

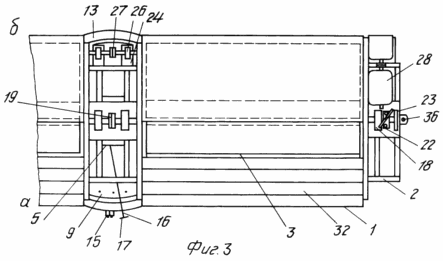

Fig. 1 zeigt eine Windturbine (Seitenansicht). 2, die Windturbine 3 zeigt eine Draufsicht.

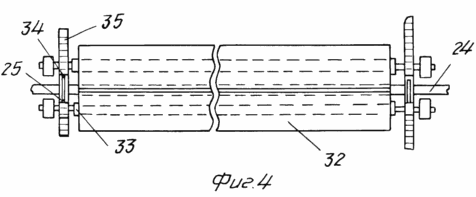

4 zeigt Klappenteil mit einem mit einer horizontalen Welle kombiniert
und auf der anderen Seitenkette, Draufsicht.

Abbildung 5 zeigt Endschalter und eine Halterung Nase, eine Frontansicht. 6 zeigt Regal Stützanordnung mit dem Gehäuse, Fixierung des Endschalter, eine Tragschiene mit Rädern auf dem Regal Einstellung, Befestigungs Flagge zu unterscheiden Endschalter, Vorderansicht. 7 veranschaulicht einen Drucksensor, eine Seitenansicht. 8 veranschaulicht den Drucksensor eine Schnittvorderansicht dargestellt.

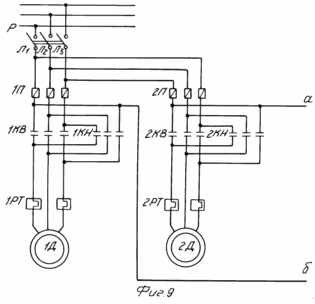

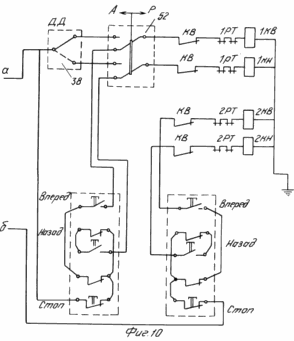

Fig. 9, 10 ist ein schematisches Diagramm der automatischen und manuellen Steuerung einer Windenergieanlage.

Fig. 11 zeigt einen langgestreckten Motorwelle mit verstärkter es Schwungrad Seitenansicht. Abbildung 12 zeigt die Halterung von der Strebe, Vorderansicht.

die Windturbinenvorrichtung enthält eine oder mehrere Zylinderschalen (1) 1, 2, bestehend aus zwei Teilen, die oben und unten mit Schlitzen und Endwände mit dem Grundrahmen (2) befestigt mit einem Spalt zwischen ihnen, wobei in jedem Gehäuse angeordnet Windrades mit gekrümmten Schaufeln (3) an der horizontalen Welle (4) befestigt. Die oberen und unteren Gehäuse der Verbindung über Scharniere und, andererseits, mit Hilfe von Befestigungsvorrichtungen. In der Mitte des Tragrahmens (2), - eine Plattform (5) befindet, die durch die vertikale Achse (6) mit einem Zahnrad (7) verstärkt ist. Seinem freien Ende eine vertikale Welle (6) ist eine Buchse Loch (8) mit Lagern. Die Hülse (8) mit Hilfe von Flanschen und Befestigungsvorrichtungen mit dem Träger (9) befestigt ist. Auf einem Träger (9) ein Elektromotor mit Getriebe (10), die auf dem Wellenzahnrad verstärkt wird (11). Zahnrad vertikale Achse (6) und dem Zahnrad (11) durch eine Kette (12) verbunden. Rund um den Träger (9) befindet Rutsche (13), die das Stromkabel und das Steuerkabel enthält (14). Zu einer Rutsche (13), die an den Grenzschalter (15). Mit dem Tragrahmen (2) befestigt Halter (16) mit einem Fuß (17), der trägt die Leistungs- und Steuerkabel (14). Die horizontale Welle (4), an dem Tragrahmen (2) angebracht über Stützlager (18), die mit der anderen Welle durch den Kupplungshälften (19), wobei ein Ende der kombinierten Welle über die Kupplungshälften (20) mit einem elektrischen Generator verbunden ist (21) und das andere Ende angeordneten Bremseinrichtung (22) und eine Riemenscheibe (23). Im Inneren des Gehäuses (1) und den Wänden der Propellerblätter horizontale Welle (24) angeordnet mit Zahnrädern (25), die an einem Tragrahmen (2) mittels Stützlagern (26). Die horizontale Welle (24), die mit der anderen Welle durch den Kupplungshälften (27), wobei ein Ende der Welle gekoppelt mit den kombinierten mittels Kupplungshälften und dem Motorzahnrad (28). Der Motor (10) und einen Motor (28) in dem hinteren Teil davon weist einen langgestreckten Schaft (29) mit einem vielseitigen Profil und für eine Drehung des Handrades angepasst (30). Für Gehäuse Endwand verstärkten Einlegeböden (31) 4, 6, die auf der Klappe angeordnet sind, bestehend aus einzelnen Platten (32) an der Tragschiene (33) befestigt, während an den Seiten der Tragschienen auf die Drehachse des Rades befestigt sind ( 34). Die Achse des rotierenden Rades (34) eine Verbindung zwischen zwei Segmenten der Kette (35), die auf der einen Seite und die beiden anderen Gruppen mit dem Abstand zwischen den Platten kombiniert ist gleich etwa einem Viertel der Länge des Umfangs des zylindrischen Gehäuses. Die Klappen sind in den Regalen befinden (31) und eine horizontale Welle (24) mit Zahnrädern kombiniert Kette von zwei Seiten. Von der Stirnseite des Tragrahmens (2) befestigt sind Arme (36) mit Löchern. Windturbine mit Ständern (37) mit Löchern mit Klammern verstärkt und Klammern. die Windturbinensteuersystem ist mit einem Drucksensor (38) (7, 8) zum Auffangen des Luftstromes (39). Der Drucksensor besteht aus einem Gehäuse (40), der Sensor (41) Bälge, die Einstellfeder (42), Sicherungsscheiben (43), das Handrad (44), die Hülse (45) mit dem Mikroschalter angebracht (46), Federn (47) eine Sicherungsmutter (48). drei Drähte (49) Ausgang von der Verpackung (50) für die Verbindung mit einem elektrischen Drucksensor Schaltung vorgesehen. Trichter Fänger (39) ein gekrümmter Hohlwelle (51) befestigt ist, und das seinerseits ist an einen Druckwandler (38). Weiterhin wird die Windturbinensteuersystem mit mehreren Einheiten Schalter (52), Endschaltern (53) an der Stirnwand des Gehäuses angeordnet sind, die Fahnen (54) am Anfang befestigt und an der Endklappe an den Trägerschienen (33), Fig. 6 und eine reversible magnetische Starter und Taster Station gemäß dem Schaltbild der Fig. 8. Die Windrichtung wird durch die Wetterfahne bestimmt, die in einem sichtbaren Platz für den Betreiber installiert ist.

Windmotor verwendet wird , wie folgt:

Nachdem der Standort für die Windturbine, eine stärkere Unterstützung (9) (Abb. 1) auf der Basis bestimmt, und dann die Tülle (13) mit Endschalter (15). Dann etabliert und Stahlhülse (8) mit Lagern mit einer vertikalen Achse und der Tragrahmen (2) von der Windenergieanlage auf den Träger (9). Nach der Inbetriebnahme und Ausbildung, wenn die Stromversorgung (Notbeleuchtung) mit dem Steuersystem verbindet einen Elektromotor (10) (Fig. 1), die aus eigener Kraft durch das Getriebe mit einer Kette erzeugt (12) und Zahnräder (7) und (11) auf der vertikalen Achse (6), die mit dem Tragrahmen (2) und der Windenergieanlage dreht sich zusammen, so daß das Gehäuseoberteil (1), von der die zugewandten Seite ist der Windstrom gerichtet. Dann mit einem mehrteiligen Schalter (52) mit einer automatischen Blendenbetriebsmodus in Übereinstimmung mit dem Schema der Figur gemacht. 9, 10. Als ein Ergebnis dreht sich der Motor (28), Fig. 1, Fig. 2, 3, Öffnen des Ventils in den beiden oberen und unteren Teil eines Gehäuses mit einer horizontalen Welle (24) mit Zahnrädern (25) und Kette (35). Nach der vollständigen Öffnung Endschalters Klappen (53) am Boden des Gehäuses durch die Fahne befindet (54), öffnet die Steuerschaltung. Wird Spulenschaltung Q1 Figur öffnen. 9, 10. Als Ergebnis öffnet sich der Kern der magnetischen Starter mit Leistungskontakten Q1 und der Motor stoppt. Zu diesem Zeitpunkt tritt der Luftstrom des Windes durch den Schlitz des oberen Gehäuses kommt, um die Flügel (3) der Propeller so Kräfte erzeugen. Er ist begeistert von der Luftströmung Blatt-Propeller auf einer horizontalen Drehwelle (4), dessen Drehbewegung durch die Kupplungshälfte (20) elektrischen Generator übertragen. Im Falle von Wind Intensivierung auf Werte bis mehr als die Norm, gibt es ein Schließen der Fensterläden der Schlitze, und der Luftstrom die voronku- Falle (39) durch die hohle gekrümmte Stange (51), legt seine Anstrengungen auf dem Sensorelement (41) einen Drucksensor Eingabe (38) die Stellfeder (12) und der Knopf des Mikroschalters (46), die die Spulenschaltung Q1 (Fig. 9, 10) öffnet.

Weiter Mikroschalter (46) Anschluss, über den oberen Kontakt schließt bewegt. In diesem Fall fließt der elektrische Strom durch diese Klemme durch Mehrfachschalter (52) durch den Endschalter (53) in dem oberen Bereich des Gehäuses angeordnet ist, durch den Thermo Schaltaktor und die Spule 1 kN, wo Treffen mit dem Neutralleiter, ein Magnetfeld die zieht den Magnetkern des Aktors mit den beweglichen Kontakten, wobei der Motor (28) in die entgegengesetzte Richtung gedreht wird, die Ventilschließschlitzgehäusen. An diesem Punkt wird der Endschalter (53) an der Unterseite des Gehäuses befindet, schließt den Stromkreis für Q1 Spule, eine Bereitschaft zu schaffen, um diese einzuschalten. Ferner im Fall der Schwächung der Windströmung während der Schließklappe öffnet sich der obere Kontakt des Mikroschalters (46) und der Elektromotor (28) stoppt, während der Gehäuseschlitz in einem halbgeschlossenen Zustand befindet, und einen Mikroschalter (46) Anschluss zu dieser Zeit zwischen der oberen Lage und die unteren Kontakte. Mit zunehmender Windbeständigen oberen Anschlüsse wieder geschlossen sind, ein elektrisches Schaltungsspulen 1 kN, mit einem Elektromotor Verbinden (28) durch Schließen des Ventilschlitz ausgeschaltet. Wenn vollständig geschlossen Endschalter Schlitze (53) befindet sich im oberen Teil des Gehäuses 1 kN den Spulenkreis öffnet, so daß die bewegbaren Hauptkontakte geöffnet sind und der Startermotor stoppt. Wenn schwächt der Wind auf normale Werte von Terminal Mikroschalter (46) bewegt sich nach unten und schließt die Q1 Spulenkreis, während der Elektromotor aktiviert wird, zu befreien Schlitze auf der Klappe für die Windturbine.

Für die günstigste Propellerdrehzahl wird Drucksensoren abgestimmt. Zu diesem Zweck wird das Handrad (44) die Befestigungsplatte (43), eine Sicherungsmutter (48) gedrückt oder Einstellfeder freigegeben (42), der Sensor (41), um den Prozess des Umschaltens des Drucksensors (38) zu verlangsamen oder zu beschleunigen. Wenn zum Beispiel die Einstellung Feder zu drücken (42), dass der Moment auf den langsamen Verschlussgehäuse Schlitze der Schalt, wobei der Propeller eine höhere Windgeschwindigkeit verwenden.

Im Falle einer Änderung der Windrichtung (aufgrund von Veränderungen in, beispielsweise der Kurs des Schiffes) eine Einstellung der ausgewählten Position der Windturbine. Dazu wird ein Nicht automatische (manuell) Regelung von Windenergieanlagen durch eine vertikale Achse drehen in einer Richtung (9) und dann in eine andere Richtung. In dieser Hinsicht, um die Windturbine um die Achse in die gewünschte Richtung zu erweitern, wird der Bedienknopf auf "Weiter" gedrückt wird, Fig. 9, 10. Diese Taste ist mit der Motorsteuersystem (10) (Phasenleiter) verbunden ist, durch die Taste "Stop" vorbei, sondern auch die Schaltfläche "Zurück" Sicherungsstift geschlossen. Wenn Sie auf "Weiter" elektrischer Strom durch die Anschlüsse der Taste, Endschalter (15) übergeben, auf der Rutsche (13) befindet, durch Thermorelais Schützspule 2 kV, wo sie mit dem Neutralleiter treffen, ein Magnetfeld, das anzieht der Magnetkern zusammen mit dem beweglichen Schützkontakte 2kW Motorstarter Umkehren, wobei der Elektromotor (10) durch Drehen an der Windturbinenträger aktiviert wird (9) in die gewünschte Position. Deprimierend (release) Schaltfläche "Next", die Kontakte der Taste losgelassen wird. Und wird eine Kette von elektrischen Spulen 2 HF öffnen, im Kern entstehende mit 2 kW Leistungskontakte öffnen und den Motor (10) stoppt. Bei Betrachtung in Richtung des Fußes gedreht (17) (Fig. 4), die Konsole (16) den Hebel drückt und den Endschalter (15) zu deaktivieren, stoppt der Motor aufgrund der Tatsache, dass Spulenschaltung 2kW geöffnet (Fig. 9, 10) . Daher müssen Sie auf die Schaltfläche "Zurück" klicken Sie auf die Spulensteuersystem 2 CN, einschließlich des Elektromotors (10) in die entgegengesetzte Richtung zu ermöglichen, in Übereinstimmung mit der Position der Windturbine Windfahne bestimmt für die Position erforderlich. Drehung in einer Richtung nähert 360 o, wonach der Grenzschalter (15) über die Beine (17) , öffnet die Steuerschaltung Spule oder Spulen 2 kN 2kW und trennt den Startermotor (10).

Weiterhin ist es vorgesehen Nicht automatische (manuelle) Steuerung des Elektromotors (28), die im Reparaturfall erzeugt wird, oder einen Drucksensor in dem Fall des Betriebs eines Ventilteils nach der Reparatur zu überprüfen. In dieser Hinsicht, um Art und Weise für die wahrscheinliche Strömung von den Ventilen, drücken Sie auf "Weiter" Druckknopf-Station (Abb. 9, 10) zu machen.

Fig. 9 und 10 Mehrfachschalter (59) ist mit einem nicht automatischen Modus umgeschaltet. Diese Taste ist mit dem Steuersystem (Phasenleiter) verbunden ist, durch das Bestehen der Taste "Stop", und in einem geschlossenen Schaltfläche "Zurück" Verriegelungsstifte. Wenn Sie auf "Weiter" elektrischer Strom durch die Anschlüsse der Tasten geleitet wird, Kontakte geschlossen, um einen Multischalter (52), Endschalter (53), durch Thermorelais Starter und Spule Q1, wo das Treffen mit dem Neutralleiter, ein Magnetfeld, welches zieht den Magnetkern zusammen mit dem beweglichen Schütz Hauptkontakte 1kV, während der Elektromotor (28) durch Drehen der Welle (24) mit Zahnrädern (25) aktiviert wird. Die Welle mit Getriebe mit dem Dämpferschaltung (35), trägt sie, und sie bewegen sich um den Umfang auf den Rädern (34) in den Regalen (31), kostenlose Möglichkeit zu Windmühlen fließen. Bei voller Offenlegung Endschalter Schlitze (53) durch die Flanke (54) trennt den Elektromotor-Steuersystem (28) und er stoppt. Verschluß der Schlitze durch die "Zurück" -Taste drücken, während der Elektromotor (28) in die entgegengesetzte Richtung dreht. Wenn diese Taste wieder losgelassen wird der Motor stoppt, um die Bewegung der Klappen zu stoppen, wählen Sie damit die erforderliche Drehzahl der Schaufeln (3) einer Windturbine. Mit vollständigen Abschalten der Notbeleuchtung für die Motorsteuerung erforderlich (10), (28), Abb. 1 eine Drehung in beiden Richtungen um die Achse der Windturbine (6) und Schließen und Öffnen oder Schlitze sind mit dem Handrad (30), die durch einen länglichen Schaft (29) des hinteren Teils des Motors der Fig getragen. 11. Wenn Wind stürmischen Wetter Turbinen nähern, wenn mehr als eine, in einer einzigen Zeile und mit Hilfe von Klammern (36) und Streben (37) verstärken sie mit Klammern oder anderen Geräten. Wenn nur eine Windkraftanlage, ist die Fixierung mit einer und der anderen Seite an den Pfosten (37) Fig durchgeführt. 12.

FORDERUNGEN

1. Windmaschine mit einem Windrad mit gekrümmten Schaufeln befestigt zu einer horizontalen Welle angeordnet in einem zylindrischen Gehäuse mit einem gelenkig angebracht steuerbaren Abschirmungen umfaßt, dadurch gekennzeichnet, dass die zylindrischen Gehäuse mit darin angeordneten Propeller und zusammengeführt unter Verwendung der Kupplungshälften auf dem Grundrahmen montiert ist mit Spalt zwischen ihnen, wobei der Tragrahmen das freie Endteil der Hülse mit den Lagern der vertikalen Achse des Zahnrades befestigt ist, und mit dem Träger verbunden.

2. Motor nach Anspruch 1, dadurch gekennzeichnet, daß der Träger ein Getriebemotor ist, auf der Welle, die durch eine Kette mit einem Zahnrad mit vertikaler Achse verbunden Zahnrad verstärkt ist.

3. Motor nach Anspruch 1, dadurch gekennzeichnet, daß der Trog um den Träger angeordnet ist, wobei das Stromkabel und die Steuerleitung angeordnet sind.

4. Motor nach Anspruch. 1, dadurch gekennzeichnet, daß der Tragrahmen an der Halterung Lasche angebracht ist, die, wenn sie in einer Richtung bei 360 o disable Motor über eine der beiden Endschalter befestigt an der Schurre um ihre Achse gedreht wird .

5. Motor nach Anspruch 1, in der zwischen den Propellerblättern und den Wänden des Gehäuses gekennzeichnet ist eine horizontale Welle mit Zahnrädern, befestigt an Lagern an dem Tragrahmen mit einem seiner Enden horizontale Welle mit dem Gehäuse mittels einer weiteren Kupplungshälften angeschlossen vorsteht, und ein Ende der Gelenkwelle mit dem Motor und Getriebe verbunden ist, und die Motorwelle an dem hinteren Abschnitt davon erstreckt, und eine Einrichtung es über das Schwungrad zu drehen.

6. Motor nach Anspruch. 1, dadurch gekennzeichnet, daß die Stirnwände im Gehäuseflansch befestigt sind, auf der Klappen angeordnet sind, bestehend aus einzelnen Platten an der Tragschiene befestigt ist, mit Rädern versehen auf einer Achse dreht, und wobei die Ventilwelle mit Zahnrädern kombiniert Kette von zwei Seiten.

7. Brennkraftmaschine nach Anspruch 1, dadurch gekennzeichnet, daß das Steuersystem mit einem Drucksensor Fänger Luftstrom Endschaltern Magnetstarter Umkehrschalter und Druckstationen Multisektions vorgesehen ist.
