Erfindung
Russische Föderation Patent RU2075637

Windmühlen

Name des Erfinders:. Zabegaev AI; Gorbunov YN. Naumov VV. Kutusow VV. Smirnov SL. Novak YI. VV Dyomkin
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Obschemash- Engineering"; Wissenschaftliche und Produktionsvereinigung "Vetroen"
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.04.20

Verbrauch: Die Erfindung bezieht sich auf Windenergie, insbesondere eine Windkraftanlage, die Strom in Low-Speed-vetropotokah produzieren kann. Die erfindungsgemäße Windkraftanlage mit einem Turm, einem Wind Radwelle, einen Multiplizierer, einen Spender bilden Workflows umfassend ein Schwungrad, Kupplung, einen Generator und einen Verfahrensstrom, umfassend einen Auslöser, sondern auch mit einer Vorrichtung zur Kupplung ausgestattet, zusätzliche autonome Multiplizierern Ströme mechanische Bremse, Vorgeleges und Lege wird die Abgabevorrichtung mit einem Multiplikator in Form von Einzelspender Gewinde Multiplizierers mit einem Eingang Abtriebswelle mit einer mittig angeordneten Großrad und die Reihenausgangswellen, umfangsseitig und parallel mit kleinen Zahnrädern angeordnet sind kombiniert, wobei jede Hochgeschwindigkeitswelle des Spenders multithreaded Multiplikator im Arbeitsablauf mit dem Eingangsniedergeschwindigkeitswelle zusätzlichen autonomen Vervielfacher durch die Vorrichtung zur Kupplung und einer zusätzlichen Zwischenwelle verbunden ist, durch die gebildete Hohl Ausgang eine Hochgeschwindigkeitswelle des Spenders multithreaded Multiplizierers Trenneinrichtung für die Kupplung, angeordnet durch den Propeller und die optionale Batterie Vervielfacher angeordnet frei weitergegeben gegenüber in Bezug auf die Multithreading-Multiplikator Hand, High-Speed-Ausgangswelle zusätzlicher autonomer Multiplikator im Workflow-Abgabe mit dem Schwungrad verbunden ist, und in dem Prozessstrom - mit Bremse und Startvorrichtung durch einen zusätzlichen Gang, mit der Bremstrommel kombiniert. Gerät für die Kupplung in der Form von Schaltern Lamellenreibungskupplung mit dem Antrieb, der mit einem Getriebe und Motor, verbunden in Reihe miteinander in dem Stellglied sein kann, umfaßt eine Kupplung in dem ein Paar von "Schraube-Mutter", wobei die Schraube mit dem Ausgangswellenzahnrad und der Mutter verbunden ist, - drehen die Kupplung pushrod ab. Kardanwelle können die Elemente Rotationssystem angeordneten Antriebs in dessen Innerem über ein Getriebe Multiplizierers Gewindehülse mit der Antriebswelle hohl ist und verbunden werden. Bremseinrichtung kann mechanisch, elektromagnetisch oder Schuhtyp durchgeführt werden. Zusätzliche Straßen Multiplikatoren sind auf dem Körper des Spenders befestigt Multithreaded Multiplizierer seine Abtriebswellen ausgerichtet ist, kann Montageflansch durchgeführt werden.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energie, die speziell für die Windenergieanlage (WEA) , die Strom produzieren in Low-Speed - vetropotokah zu wickeln.

Bekannte Windenergieanlage (siehe. V. EM Fateev "Windkraftanlagen" Gosenergoizdat, Moskau-Leningrad 1945, S.. 128 131, Windturbine TSVEI D-50), einschließlich der Turm, Gondel, Windrad mit einer horizontalen Drehachse, horizontal Propellerwelle ist mit einem Multiplizierer verbunden ist mit dem Generator über eine Fluidkupplung verbunden ist.

Diese Lösung hat folgende Nachteile:

• nicht vorgesehen, um die mechanische Bremse Turbinen, in niedrigen Betriebssicherheit der Windturbine führt;
• Windturbine hat eine große Größe sowohl der Installation und der Gondel;
• eine große Masse von Windenergieanlagen, einschließlich der hohen spezifischen Gewicht;
• mangelnde Zuverlässigkeit, vor allem aufgrund der Fluidkupplung;
• Begrenzung Lebensdauer;
• die erhöhten Kosten sowohl der Installation und der Strom durch sie erzeugt werden;
• universelle Anpassbarkeit vetropotokah Bedingungen zu begrenzen.

Bekannte Windenergieanlage (siehe. Die Offenlegung von AS USSR N 1.682.621 von 06.06.89, cl. Die F 03 D 7/04,), mit einem Turm, Windrad mit Schaufeln, verbunden mit der Eingangswelle des Multiplikators, dessen Ausgangswelle ist mit dem Eingang verbunden Spender Welle die Abtriebswellen durch die Arbeits- und technologische Strömungen umfasst der Workflow Schwungräder, Kupplungen, Generator, Anlasser und Technologie und Kupplung bilden.

Windturbine Steuersystem ist durch Kupplungen mit Generatoren, Schwungrad und Anlasser verbunden.

Bei dieser bekannten Turbinenschaufeln Windrades mit der Eingangswelle des Multiplizierers verbunden ist, die Abtriebswelle des letzten über die gesamte Höhe des Turms ausgefahren und ist mit der ersten Eingangswelle des Spenders verbunden ist. Drei Sekundär (output) relativ zu der Primärwelle in drei Richtungen gerichtet. Jede der Wellen in Richtung der benachbarten rechten Winkel gerichtet sind.

Alle Mechanismen fließt, wie Arbeits- und Technologie, an der Rahmenstruktur befindet, basierend entweder direkt oder über den Asphalt auf dem Boden, und und an der Basis des Turms montiert.

Bekannt für a. Seite N 1682621 Windkraftanlage ist im Wesentlichen die Funktion ausgeführt und erzielte Ergebnis am nächsten ist, die erklärt und daher als Prototyp ausgewählt.

Diese bekannte Lösung hat folgende Nachteile:

• es nicht selektiv bieten jedem Leistungsfluss Auslösung, welche die Fähigkeit zur realen Windkraftanlagen vetropotokah anzupassen begrenzt besonders bei niedrigen Geschwindigkeiten vetropotokah;
• die Anzahl der Leistungsfluss beschränkt sich auf drei: zwei Arbeiter, ein Prozess;
• Es ist nicht eine mechanische Bremse der Windturbine bereitzustellen, die den sicheren Betrieb von Windenergieanlagen, insbesondere in Notsituationen, in denen zum Beispiel das Windrad werden "getrennt" von der Last, die potenziell führt zu einem Unfall, oft die Zerstörung der Propeller reduziert;
• abtrünnigen liefern nicht gleichmäßige Beschleunigung in einem Anfangsstadium VC wenn Schwungräder nicht verteilt, vor allem bei niedrigen Umgebungstemperaturen, wenn die verdickten Fettbeständigkeit und dementsprechend eine hohe Transmission, wenn die Übertragung Übertragung von hohen dynamischen Belastungen begleitet gedreht wird;
• die praktische Unmöglichkeit, die Leistung und das elektrische System des Vergebens ist kompakt, beispielsweise in einer Gondel, die im Wesentlichen die Bildung einer anderen Pflanze benötigt und erhöht die Menge der Arbeit, in der Errichtung von Windenergieanlagen;
• Windturbinen für diese Entscheidung ist schwer, sowohl in physikalischen Größe und spezifischen Indikatoren;
• mangelnde Zuverlässigkeit;
• begrenzte Ressource durch erhöhten Verschleiß der Übertragung durch die Fähigkeit, in einer Situation, autonomen Verbraucher zurückgezogen beschränken, in denen zum Beispiel Windenergieanlagen mit einer Leistung von zehn Kilowatt "arbeiten" auf einem Stand-alone-Verbraucher, der die Antriebseinheit kW wählt und im Wesentlichen ineffiziente Ressourcenentwicklung auftritt;
• Mangel an Wartbarkeit;
• der Leistungsverlust bei Ausfall der Stromflüsse;
• größere Materialverbrauchsstruktur, wie zum Beispiel bei der Konstruktion dieser bekannten Turbine eine lange Welle zwischen der Gondel und dem Boden auf dem Spender angebracht verwendet, die wiederum verlängert führt zu einer erhöhten Beanspruchung der Windmühlen vibrodynamic während Rotationswelle.

Grundsätzlich nimmt das allgemeine Schema der Installation eine große Fläche aufgrund der Lage der kreuzförmigen Ströme von Eingangs, zwei Werk und Technik, in Bezug auf die Abgabe einer mechanischen Vorrichtung.

Diese Nachteile der bekannten Vorrichtung zum größten Teil sind von entscheidender Bedeutung für Windkraftanlagen Klassen in den zehn oder einigen hundert kW angetrieben, unter den Bedingungen der erweiterten vetropotokah Geschwindigkeitsbereich zu arbeiten, vor allem in Richtung der niedrigen Drehzahlen, und sowohl mit dem Netzwerk zu arbeiten entworfen und autonomen Verbraucher nicht erlaubt im wesentlichen eine moderne Windkraftanlage zu schaffen, fast effektiv anwendbar ist.

Die Aufgabe an die Entwickler dieser Windkraftanlage zugeordnet ist, durch eine Vielzahl von Faktoren und Bedingungen verbunden sind.

Das Ziel der Erfindung ist:

• Verbesserung der Zuverlässigkeit und Sicherheit der Windturbine durch Anwenden der Bremseinrichtung zur Fernschalter;
• Ausbau der Klima- und Windverhältnisse, die Nutzung von Windenergieanlagen, die direkt zu einer Steigerung der Effizienz durch die Bereitstellung der Windturbine Start bei niedrigen Temperaturen und Arbeit bei niedrigen Geschwindigkeiten vetropotokah zusammenhängt - 2,5.3,0.3,5 m / s;
• Reduktion von Materialien durch die Verwendung von Windenergieanlagen für die dichte Anordnung von Getriebe und elektrische Kraftanlagen in der Gondel der Windenergieanlagen an ihrem minimalen Volumen und Abmessungen;
• Verringerung der Belastungen auf die Lasttragstruktur der Windkraftanlagen durch Eliminieren langen Elemente wie Wellen, Getriebelast wirkt;
• Verbesserung der Auswirkungen von Windturbinenleistung mit minimalen Abmessungen und Materialien für Windenergieanlagen durch die Betriebsbereiche vetropotokah Geschwindigkeiten erweitert;
• Erhöhung der Ressource von Windenergieanlagen aufgrund der rationellen Nutzung von Workflows um Energie zu erzeugen, eine autonome Verbraucher in Bezug auf die variablen Verbrauch zu geben.

Das Ziel ist nicht nur die Summe der bekannten Ergebnisse erzielt, eine umfassende Lösung erforderlich ist, auf einer erfinderischen.

Das Ziel wird wie folgt erreicht.

VEU umfasst Windrad, das auf der Hohlwelle gelagert ist und über ein Kupplungsgetriebekupplung mit Hohl Low-Speed-Welle des Spenders und bildet eine Reihe von Arbeitsenergiefluss Erzeugungskapazität und technisch-Overclocking Bremsstrom in der Gondel der Windkraftanlagen vorge verbunden.

Der Spender einen einzigen Multiplizierer Abgabe führt gleichzeitig die Funktionen der Verteilung von Propeller mechanische Leistung für Workflows und Funktionen des Multiplikators erhalten, um die Geschwindigkeit zu erhöhen.

Abgabegewinde Vervielfacher umfasst ein Gehäuse, eine Eingangsabtriebswelle mit einer mittig angeordneten großen Zahnrad und eine Anzahl, beispielsweise vier in Umfangsrichtung beabstandeten parallelen Seiten und hohle Abtriebswelle fest mit kleinen Zahnrädern, von denen drei durch Workflows und einem Prozessstrom gehören.

Jeder Arbeitsablauf umfasst, eine Vorrichtung zur Kopplung, die über eine zusätzliche Zwischenwelle frei durch die gebildete Hohl Ausgang weitergegeben eine Hochgeschwindigkeitswelle des Spenders multithreaded Multiplizierer verbindet einen Hochgeschwindigkeitswelle mit dem Eingangsniedergeschwindigkeitswelle zusätzlichen autonomen Vervielfacher in dem Arbeitsablauf, der seinerseits mit seinem Ausgang Flotte verbunden ist Welle durch die Kupplung und Schwungrad-Generator.

Eine Vorrichtung zur Kopplung durch den Propeller in Bezug auf die Ausgabe von dem Multiplizierer der Multiplizierer optionale Batterie befindet sich auf der gegenüberliegenden Seite des Spenders und das Einfädeln des Multiplizierers angeordnet ist, um seinen Körper eingestellt.

Das Gerät schaltet sich aus, die Kupplung schließt eine Reibungskupplung ein und aus dem Druckelement mit einem Paar von "Schraubenmutter" mit Planetengetriebe und dem Motor und an dem Gehäuse und Abgabe Multi-Threaded-Multiplikator verbunden durch.

Der Prozeßstrom enthält einen Koppler Planeten autonomen Vervielfacher, die Abtriebswelle, von denen die Beschleunigungsstartvorrichtung und die mechanische Bremsvorrichtung verbunden ist.

Die Einrichtung die Position des Rotorblattes zu steuern ist definiert zwischen den Arbeitern in der Zone angeordnet und dem Produktionsstrom, und durch die hohle Antriebswelle mit Gewinde Multiplizierers Abgabe und durch die hohle Antriebswelle mit dem Mechanismus der Drehung der Schaufeln verbunden sind.

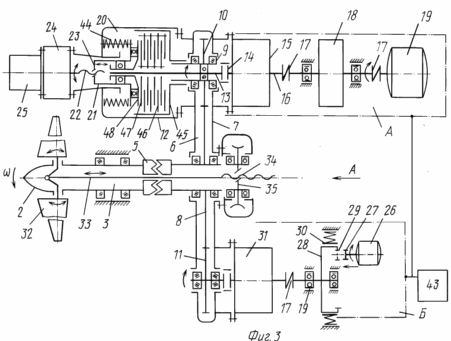

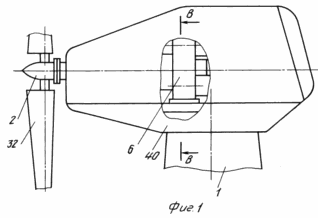

Die beigefügten Zeichnungen zeigen: Fig. 1 eine allgemeine Ansicht der Gondel der Windenergieanlage, Fig. In Abschnitt 2 in der Gondel (Fig. 1). Die Schaltungsanordnung der Arbeitsenergiefluss und Prozess fließen relativ große Zahnrad multithreaded Multiplikator Dispensen, Fig. Abschnitt 3 GG Gondel (Fig. 2). Die Regelung der Arbeitskraft und technologische Strömungen, die Position der Flügel des Windrades Kontrollen, Abb. Typ 4 A, Fig. 3, die Positionssteuervorrichtung Antriebspropeller.

	Die Zahlen im Text angegeben: 1 Turmwindturbinen 2 Windrad, 3 - eine Hohlwelle Propeller, 4 Kupplungszahnkupplung, 5 Low-Speed-Welle 6 Handout multithreaded Multiplikator 7 Gehäuse Multiplikator 6, 8 große Zahnrad Multiplikator 6, 9 Hohlgeschwindigkeitswelle , w - Winkelgeschwindigkeit der Drehung des Windrades. Ein Arbeiter Energiefluss: 10 kleine Zahnrad Fäden der Arbeiter gehören, 11 kleine Zahnrad Zugehörigkeit zu einem Prozessstrom 12 auf die Kupplungseinrichtung im Workflow, 13 - eine zusätzliche Zwischenwelle 14 Eingangsabtriebswelle weiteren Multiplizierer 15, 15, optionale Batterie-Multiplikator 16 - High-Speed-Welle weiteren Multiplizierer 15, 17 Kupplung, 18 Schwungrad 19, einen Generator 20 Reibungskupplung 21 Druckkupplungselement 20 (nicht rotierenden Teil) 22, 23 Paar "Schraubenmutter" in der Kupplungsaktuator 20, 24, die Planetenkupplungsverteilergetriebe 20, der Motor 25 treibt die Kupplung 20 aus.

Bytes Technologie Overclocking-Brake Fluss: 26 Starter, 27 - mobile Getriebe, 28 Bremsrolle 29 zusätzliche Zahnrad 30, Bremsbeläge, 31 Selbst Multiplikator in dem Prozessstrom, 32-Blatt-Propeller, 33 Antriebsstange Drehschaufeln, 34 - 35 Schraube Schneckenrad, 36 Mutter 37 drehende Antriebsmotor 38 eine elektromagnetische Kupplung 39 Schnecke 40 Gondel der Windkraftanlagen Windturbine, 42 Steuersystem Windturbine, 41 Großwälzlagern Flügel (in Fig. 3 durch Konvention bezeichnet wird), 43 Stromversorgung Windenergieanlagen (Standalone) . Bezeichnungen Kupplungselemente 20 in Fig. 3: 44 das elastische Element (Feder), der führende Klammer 45 mit der Welle 9, 46 führende Räder, angetriebenen Scheiben 47, 48 beweglich (rotierend) die Betonung des Druckkupplungselement 49 - der Lageranordnung. Ein "X" in Fig. 3 bezeichnen die feste Verbindung.

Die Windkraftanlage (Fig. 1, 2, 3) einen Turm 1, Windrades 2 in dem oberen Teil des Turms montiert ist auf der Hohlwelle 3 und über eine Kupplungshülse 4 mit einem gezahnten Hohlniedergeschwindigkeitswelle 5 des Spenders 6, die A bildet den Arbeitsstrom der Figur verbunden ist. und Prozessfluss B, Abb. 3, die gleichförmige Verteilungsgewinde Multiplizierers 6 umfaßt ein Gehäuse 7, eine Eingangsabtriebswelle 5 mit einem zentral Großrad 8 und einer Anzahl liegt, beispielsweise vier umfangsseitig und parallel Ausgangshohl schnell Hohlwelle 9 mit den kleinen Zahnrädern 10, 11, von denen drei gehören Workflows und Fig. 2, 3 und ein - der Prozessstrom B, Fig. 3, wobei jeder Arbeitsthread und Fig. 2 und 3 eine Vorrichtung zur Kupplung 12 enthält, die über eine zusätzliche Zwischenwelle 13 ist frei durch die gebildete hohle Abtriebsgeschwindigkeitswelle 9 Spender Gewinde Multiplizierers 6 geleitet Hochgeschwindigkeitswelle 9 mit dem Eingang Niedriggeschwindigkeitswelle 14, ein zusätzlicher autonomen Vervielfacher 15 Arbeits A verbindet Strom, wiederum an seinem Hochgeschwindigkeitswelle 16 über die Kupplung 17 und das Schwungrad 18 mit dem elektrischen Generator 19, 12 Kupplungseinrichtung verbunden durch den Propeller 2 relativ zur Abgabe Multiplizierers 6 wird eine zusätzliche autonome Multiplizierers 15 auf der gegenüberliegenden Seite des Spenders Multiplizierers Gewinde befindet 6 angeordnet ist, und kann eingestellt werden auf seinen Körper, für Kupplungsvorrichtung 12 weist eine Abzweigung der Reibungskupplung 20 eingeschaltet und mit dem Schubelement 21 verbunden, durch ein Paar von "Schraube 22 Mutter 23" mit Planetengetriebe 24 und dem Motor 25, die an dem Körper des Spenders multithreaded Multiplikator fixiert werden kann off 6, der Prozessablauf "B" umfasst einen Starter 26, eine zugeordnete bewegliche Zahnrad 27, Bremsrolle 28, mit einem weiteren Zahnrad kombiniert 29, Bremsbacken 30, die Kupplung 17, die die autonome Planeten Multiplizierer 31, die mit der hohlen Abtriebswelle und einem kleinen Zahn 11 Rad, der Prozessstrom "B" Abgabe Multiplizierers 6, Drehungs-Steuervorrichtung der Schaufeln 32 Windrades 2 eine Stange 33 Steuer Drehung der Schaufeln umfasst in einer Schraube zur Einstellung 34, und ist zwischen dem Arbeits "a" und den Prozess "B" Ströme aufgebaut und umfaßt einen Schnecken Rad 35 starr mit einer Mutter 36 zusammenwirkt mit einer Schraube 34, Stange 33, Steuerschaufeln Propeller 2 und den beiden Elektromotoren 37 jeweils an gegenüberliegenden Enden der Schnecke 39 über eine elektromagnetische Kupplung 38 verbunden sind, alternierend verbunden sind, montiert, um die Hohlwelle 3 Propeller 2 innerhalb der Gondel 40 geleitet durch Positionierer 41 an der Spitze des Turms 1 und Mechanismen für den Betrieb von Anlagen fließt "a" und den Prozess "B", und ein Steuersystem 31, 39 in der Gondel angeordnet.

Windturbine arbeitet wie folgt:

Lassen Sie uns den allgemeinen Fall berücksichtigen, wenn in Low-Speed-vetropotokah arbeitet.

Mit Hilfe der Reibungskupplungen 20, Worker-Threads "A" des Multi-Thread-Multiplikator 6. Windrad 2 zur gleichen Zeit durch die Multi-Threaded-Multiplikator Abgabe Auslosung ab 6 und kinematisch starr verbunden sind Prozessfluss "B" statt "normal geschlossen" Bremse [4], in dem Bremsbeläge 30 Klemmscheibe Brems 28 (auf den Anfangszustand der Turbine Wind abhängig Workflows vor der Arbeit bereits vom Propeller getrennt werden können, betrachten wir den allgemeinen Fall der Inbetriebnahme und den Betrieb von Windkraftanlagen).

Auf Befehle 42 Bremsbeläge Steuersystem 30 enthemmt Rolle 28, das bewegliche Zahnrad 27, Anlasser 26 greift mit weiteren Zahnrad 29 an der Bremsrolle 28 montiert Durch Leistung an den Anlasser 43 von der Quelle der Anwendung (kann es sich um eine eigenständige Stromquelle sein oder über Windturbinen angetrieben Wandler vom Netzwerk Stromversorgung), machen Propeller Overclocking 2, die Winkel der Flügel von seinem Startwert für die Arbeitnehmer zu ändern. Windrad 2 die Solldrehzahl W, in der Nähe der Fläche zu erreichen, abgeschnitten, um den Anlasser 26, das bewegliche Zahnrad 27 aus dem Eingriff mit einem weiteren Zahnrad 29, während die Kupplung 20 einschließlich zumindest, dass man eine der Worker-Threads "A". Leistung von dem Windrad 2 bis 6 seines Multiplikators Großrad 8, verteilt und dann durch die Hohlwelle 9-fach, 15 mit der Eingangswelle 14 zusätzlichen autonomen Vervielfacher zugeführt und von dort durch eine Reihe Kupplungen 17 auf dem Schwungrad 18 und dem Generator 19.

Nach dem Anschluss produzierte den ersten Workflow in diesem Algorithmus eine serielle Verbindung zu anderen Workflow.

Zuzuführenden Arbeitsabläufe "A" Leistung wird gesteuert Einbauwinkel Propeller 2 Klingen Position unter Verwendung von Vorrichtungen der Klingen eingestellt wird, wobei die Klingen durch die Stange 33, die mit einer Schraube 34, und wiederum mit einem Schneckenrad 35, Schnecke 39 und durch die elektromagnetische Kupplung 38 Motor 37 (detaillierte Struktur und der Betrieb der Position der in der Anwendung der N 94044922/06/045696 12.29.94 desselben Anmelders berücksichtigt Steuersystem Rotorblatt).

Wenn Sie eine Verbindung über die elektromagnetische Kupplung 38 eines Motors 37 durch die Drehung der Schnecke 39 des Schneckenrades 35 treibt die Drehung der Mutter 36, die fortschreitend die Schraube bewegt 34 ​​mit der Stange zugeordneten 33, entlang der Achse des Propellers. Link 33 ist im Zusammenhang mit dem Mechanismus der Rotation der Klingen des Hebels oder Getriebetyp (insbesondere dessen Umsetzung verschieden sein können, ist es eine unabhängige Lösung und ist nicht Gegenstand dieser Anmeldung), beispielsweise 33 Rod ist schwenkbar mit dem Hebel verbunden ist, fest auf die Dreh Mahe Klingen befestigt sind, oder zu ziehen 33 durch die Zahnstange in Eingriff mit dem Zahnrad und an dem Drehblatt Mach.

In einem Ausführungsbeispiel dargestellte Klingenpositionssteuervorrichtung Leistungsmultiplikator in Fig. 3 und 4 wird die Drehung der Blätter in der Vorwärtsrichtung des Haupt-Elektromotor 37, beispielsweise rechts in Fig hergestellt. 4, die über eine elektromagnetische Kupplung 38 mit der Schnecke 39 Antrieb verbunden ist. Rotierende Messer in der Gegenrichtung ist ein zusätzlicher Motor 37, beispielsweise links in Fig hergestellt. 4, die mit dem Hilfseingang der Schnecke verbunden ist, Antrieb 39.

Diese Windkraftwerk-Steuerverfahren (auf der Anwendung der N 94044922/06/045696 29/12/94, von denen unter Berücksichtigung der Windenergieanlage angelegt wird, Elektromotoren rotieren ständig jeder in seine eigene Richtung stehen (gegenüber, wie es in Fig. 4). Falls nötig, ändern die Drehrichtung der Klingen ist nicht zum Zeitpunkt der Verzögerung, Anhalten und Beschleunigen der Elektromotoren 37, wodurch die Drehzahl der Antriebsdrehung der Klingen erforderlich, was die Genauigkeit der Wartungswellendrehzahl Propeller 3 2 erhöht.

Ändern vetropotokah Geschwindigkeit auf die Regulierung der Arbeitsthreads "A" mit Strom versorgt durch seine Auswahl an vetropotokah wenn vetropotokah Zinserhöhungen zu reduzieren. Wenn vetropotokah Geschwindigkeit abnimmt, werden die Propellerblätter in einem Winkel größer Abtriebs angezeigt und mit einem Defizit Leistung vetropotokah zum Beispiel Ausfälle der Windgeschwindigkeit - Wind Intervalle, die fehlende Leistung für einige Zeit - einige Sekunden, 19 der Generator erzeugt durch Abtrieb vom Schwungrad 18, die in diesem Fall und der Winkelgeschwindigkeit des Rades Wind unterstützt 2. Parameter Schwungräder 18 Arbeitsthreads "a" auf der Grundlage der Bedingungen der Nennausgangsleistung Fluss für eine Zeit länger als die Dauer der Windpausen ausgewählt sind, in der Regel sind es 2 3. während die Drehzahl des Systems "Schwungrad Windrad" kann auf einen gültigen Wert Dw, geändert werden, deren Wert durch die Stromsystem erzeugte zulässige Veränderungen in der Häufigkeit und die Häufigkeit der Stabilisierung angegebenen Merkmale. Beispielsweise bei der erfindungsgemäßen Lösung für die speziellen Beispiel, wenn der Leistungs Workflow N 50kW Trägheitsschwungrad 18 von der Ströme Flussdauer der Nennleistung im Schlagmodus für 4 Sekunden an der Windgeschwindigkeit mit einer Nenn 6,0 m / s bis 40 ausgewählt ist, % ihres Nominalwertes innerhalb von 3 Sekunden und die Geschwindigkeit Generatordreh während der 4 Sekunden Dw = 0,1 w , wenn w = 1500 U / min ändern ..

Durch Reduzierung der Nenndrehzahl vetropotokah oder Verlängerung Windpausen, durch eine Abnahme Leistungsabgabe von Befehlsmanagement begleitet kann 12 über die Kupplungsvorrichtung einzelnen Arbeitsabläufe ausgeführt ausgeschaltet werden, in dem der Motor 25 durch das Planetengetriebe 24 auf dem Druckelement 21 wirkende Kupplung 20 trennt Scheiben Kupplungs 46, 47 und die Hülse 20 somit deaktiviert die Ausgangswelle 9 des Spenders 6 Multiplizierers Workflow "A". Der Generator 19, während der Ausgang aus dem Netz oder wenn der Benutzer gemacht wird autonomen Generator von der Last zu deaktivieren.

Mit einer Zunahme der Windgeschwindigkeit in Abhängigkeit von der Drehzahl des Propellers 2 sind die Winkel der Lappen und einer gemessenen Geschwindigkeit vetropotokah (falls erforderlich) für die Teammanagement-Workflow verbinden Generatoren auf die Einführung in das Netzwerk oder in die Batterielast verbindet.

Falls erforderlich, stoppen die Windturbine nach einer Reise in den Algorithmus für alle Überbrückungs Propeller 2 mit Bremsbelägen 30, die Interaktion mit der Bremsrolle 28. Die Propellerblätter 2, die so abgeleitet in Segelstellung gemacht Workflows, die das Fehlen von Strom Windrades von vetropotokah geliefert gewährleistet. Im Gegensatz dazu schafft die Propellerblätter in der Segelstellung während der Rotation eine aerodynamische Bremsmoment, das Brems Propeller erleichtert. Mechanische ferngesteuerte Bremse, bestehend aus Bremsrolle 28 und das Polster 30 in der "normal geschlossen" abgeschaltet, dh, Rolle 28 abgebremst wird. Da in dem Prozeßstrom "B" Getriebe mit einem starren kinematischen Kupplungs Propellers 2 mit der Riemenscheibe 28 über den Multiplizierer 6 und Verteilen Kupplungs abwesend gemacht wird, hat die beanspruchte Lösung, die eine hohe Zuverlässigkeit und Betriebssicherheit.

Zum Beispiel, wenn sich ein Unfall ereignet und die Windturbine verliert mit der Netzwerkverbindung und entregt es im Falle eines Ausfalls des Generators oder Gerät die elektrische Leistungssteuerung und Kommunikation mit dem Netzwerkgerät 12 greifen in den Workflow, angetrieben von einem unabhängigen Stand-alone-Stromquelle 43 ausgeschaltet Workflows von Abgabe Multiplikator wahrscheinlich sind, Propellerblätter in die Segelstellung übersetzt, und die Bremsvorrichtung, der Macht frei, hört die Polster 30 in der zurückgezogenen Position der Riemenscheibe 28, wodurch das Bremsmoment auf, Stoppen des Windrades zu halten.

Wenn Sie die Windturbine außer Betrieb Windrad finden wird im verriegelten Zustand gehalten, und die mechanische Bremse "freigegeben" nur in der Übersetzung von Windenergieanlagen in Betrieb, bevor Sie den Propeller zu starten. Dies verhindert nicht autorisierte Übertaktungs Propeller und erhöht die Sicherheit auf die Arbeit und die Sicherheit des Betriebs von Windenergieanlagen.

Betrachtet in der Entscheidung der beanspruchten Leistung des Getriebes bietet die Arbeiter und die technologischen Ströme eine effektive Inbetriebnahme der Windenergieanlagen in leichten Winden und niedrigen Umgebungstemperaturen, wenn die berühmten Windmühlen bei verdickten Fett im Getriebe erforderlich , um Zehn kW Leistung , die Reibungskräfte zu überwinden, zum Beispiel, wenn ^t -40 o C und ein leichter Wind, zum Beispiel in der heutigen Zeit der Einstellung "AVE-250" in Serie hergestellt erfordert 20 kW Leistung bei 25 Windrad Drehung und Übertragung bei niedrigen (bis zu ^-30 ° C) Umgebungstemperaturen. Die Entscheidung erklärt off-Workflows von der Propellerwelle kann dramatisch die Reibungsverluste bei der Übertragung und Verwendung des Starters zu reduzieren, um die Beschleunigung Propeller zwingen bietet eine schnelle und einfache Inbetriebnahme Turbinen von Wind auch bei niedrigen Temperaturen und schwache Winde bei geringem Energieverbrauch. Um zum Beispiel die Windturbinenleistung von 150 kW bei ^t -40 ° C und Windgeschwindigkeit von 4,0 m / s die Starterleistung von 7,0 kW zum Zeitpunkt seiner Arbeit 30 bis 40 Sekunden [3] , nach der das Windrad hat viel Kraft für die Drehung zu starten, Erwärmung Übertragung und dem Beginn der Arbeit im Windturbinenkraftausgabemodus, mit zumindest einem der worker-Threads. Es ist wichtig, dass der Propeller Beschleunigungsvorgang, Verbinden und Trennen von Worker-Threads mit einer glatten Drehmomentübertragung bei der Übertragung erzeugt werden, zu betonen, die durch eine glatte Ein-Aus-Kupplungen 20 erreicht wird.

Die Anwesenheit des Schwungrades 18 im System der Massen Propeller, die Elemente der Übertragung und dem Generator im Falle von Leistungsschwankungen Dreh von vetropotokah mit Schwankungen der Windgeschwindigkeit kommen, bedeutet, wie oben erörtert ist nicht nur ein direkter Weg Leistung Erlös aus dem Propeller auf den Generator, sondern auch die Rückkehr der Schwungräder in Workflows durch Übertragung auf dem Windrad bei Wind bricht. Erhältlich in Energieführungsketten in Workflows Kupplungen 20 eliminiert die Entwicklung von Selbstschwingungs Prozesse mit Schwankungen Eingangsstrom vom Propeller. Dies wird einerseits erreicht, indem die Getriebekupplungen Punkte zu beschränken, wie beispielsweise "angezogen" clutch-1, 3 Werte Drehmoment auf die Nennleistung entspricht, und der andere dissipative Reibschluss in der Hülse, die nicht nur auf die Beschränkung von Schwingungen entstehen, führt, sondern auch zu ihre schnellen Zerfall. Mit der richtigen Mischung aus Steifigkeit und Trägheitseigenschaften des Übertragungselements in der mathematischen Modellierung der Arbeit von Windenergieanlagen durch die Konstruktion des Getriebes betrachtet ermöglicht praktisch Schwingungsphänomene in der Windturbine unter variablen Windgeschwindigkeit, einschließlich Modi Unterlast- Fluss, Überlast, mit einer kurzen Oszillatorschaltung Bedingungen und plötzliche beseitigen ( nicht autorisierte) Reaktion Bremsen und einige andere Notsituationen.

Man beachte, dass nicht nur die mechanische Bremse und einem Elektromagneten, beispielsweise einer Hysterese oder einer Kombination aus mechanischen und Hysterese-Bremse in der erfindungsgemäßen Windkraftanlage festgestellt werden kann als Bremse verwendet werden.

Bei starkem Wind ist die Windturbine Start-up viel einfacher. Zwangspropeller Beschleunigung kann somit nicht erforderlich, im Gegenteil, muss die Kraft vom Windrad entwickelt begrenzen, die durch die Installation des Rotorblattes 2 in den jeweiligen Ecken erreicht wird.

Stoppen Sie die Windkraftanlagen bei starkem Wind auf dem gleichen Algorithmus auftreten, wie es oben für den allgemeinen Fall der Arbeit diskutiert.

Die erfindungsgemässe Windturbine ermöglicht es Ihnen, in der Regel zu erstellen, eine beliebige Anzahl von Energieflüsse, in erster Linie Arbeits Energie und Bruch in der Verwaltung eines von ihnen, jederzeit gewünschte Kombination aus in Richtung des Windrades geschlossen sucht oder Open-Loop-Leistungsflüsse Wirkleistung vetropotokah entspricht, den Stromverbrauch im Netz oder auf einem eigenständigen Verbraucher.

Bei der beanspruchten Lösung die Möglichkeit der mechanischen Brems propeller bereitzustellen. die Möglichkeit der mechanischen Bremsung, mit der richtigen Menge an geschlossenen und offenen Ströme kombiniert oder nur offen fließt. Zum Beispiel, in einigen Fällen kann es geeignete Brems Propeller sein, ohne den Workflow (oder einen Workflow) zu trennen.

Die Möglichkeit, sich auf die Verbesserung des Getriebes, und weiter durch den Schwungradspeicher kontinuierlich durch die Reibungskupplung Drehmomentübertragungskupplung an der Abtriebswelle des Spenders multithreaded Multiplikator Multiplikator auf Standalone oder als Option ausgeschaltet. Option hinsichtlich der möglichen Betriebsarten des Windrades mit variabler Drehzahl "schrittweise Variable", um maximale Leistung take-off vetropotokah zu erreichen. In diesem Fall 15 statt eines zusätzlichen autonomen Vervielfacher verwendeten Getriebe werden Änderungen (erhöht) oder Multiplizierer 15 mit einem variablen Übersetzungsverhältnis eingestellt werden.

Windturbine ermöglicht fast Post Energie, Strom und sogar E-Governance kompakt in der Gondel-System, da die Mechanismen und Leistungsflussvorrichtungen gerichtet sind, auf ein und derselben Seite des Multithreading-Multiplikator Unentschieden und installiert parallel zueinander, die für die räumliche Anordnung von Getriebe und elektrische Triebfahrzeuge von Windenergieanlagen ermöglicht in Gondel und damit bequeme Wartung zu erreichen, die geringen Abmessungen der Gondel und Reparaturen zu erleichtern.

Die technische Lösung dieser Windkraftanlage kann als eine Einheit mit horizontalen und vertikalen Drehachse realisiert werden, dass in Gegenwart der oben genannten Eigenschaften erhöht Vielseitigkeit.

In der Tat, in dem Fall der beanspruchten technischen Lösung für Windkraftanlagen unter Verwendung von mit einer vertikalen Drehachse in den Rahmenstrukturen und Zwischenwellen auf der VC mit einem Multiplikator zu dem Verteilergetriebe von beträchtlicher Länge, Masse montiert nicht notwendig ist, verringert sich auch die Zuverlässigkeit, wie in dem Stand der Technik . Diese technische Lösung ist in diesem Fall die Masse und das Gewicht der spezifischen Installation zu reduzieren.

Die Fähigkeit, selektiv aktivieren oder einen der Workflow in Verbindung mit den anderen Vorteilen der Anlage ermöglicht es, beispielsweise auch bei Bedarf deaktivieren auf einem einzigen Workflow Schuld anderen zu arbeiten. Zur gleichen Zeit die Erzeugung von Strom und führte Reparatur und Fehlerbehebung für den Fluss herunterzufahren.

Somit ist in Hinblick auf das Obige ist es möglich, die Zuverlässigkeit, Lebensdauer, Wartungsfreundlichkeit Windkraftanlagen zu verbessern. Dementsprechend verringert sich die Menge zu erhöhen und die Kosten der Stromerzeugung durch Windkraftanlagen erzeugt.

Zur gleichen Zeit, reduziert die Reparaturkosten in den Betrieb von Windkraftanlagen.

Erhöhte Ressource von Windenergieanlagen, zum Beispiel, wenn die Leistung durch Windrades entwickelt, weniger als nominal, ist es nicht notwendig ist, alle Abläufe zu berücksichtigen, um so Ressourcenschonung zu erreichen, und für lange Perioden geringer Winde können Schicht- konsequente Nutzung von Strömungen, um eine rationelle Ressource zu entwickeln.

Die beanspruchte Vorrichtung ist in erster Linie in Low-Speed-vetropotokah für den Einsatz gezielt für die höhere von Windenergiemanagementanforderungen erfüllt werden, als im klassischen Fall.

Somit ist die beanspruchte Vorrichtung progressiv, und ihre Verwendung ermöglicht es, die Ziele der Erfindung zu erreichen:

• verbessert die Zuverlässigkeit und Sicherheit der Windturbine durch Aufbringen mechanischen Bremseinrichtungen fern umfassen;
• erstreckt sich das Klima und die Windbedingungen für die Nutzung von Windenergieanlagen, die direkt zu einer Steigerung der Effizienz durch die Bereitstellung der Windturbine Start bei niedrigen Umgebungstemperaturen und arbeitet bei niedrigen Geschwindigkeiten vetropotokah 2,5.3,0.3,5 m / s bezogen ist;
• Es reduziert den Materialverbrauch von Windkraftanlagen durch die Verwendung von dichten räumlichen Anordnung Übertragung und Stromgeräte in der Gondel der Windenergieanlagen an ihrem minimalen Volumen und Abmessungen;
• Es reduziert die Last auf der lasttragenden Struktur der Windkraftanlagen durch Eliminieren langen Elemente wie Wellen, Getriebelast wirkt;
• Es erhöht die Leistung von Windkraftanlagen mit minimalen Abmessungen und Materialien für Windkraftanlagen durch die Betriebsbereiche vetropotokah Geschwindigkeiten erweitert;
• Windkraftanlagen erhöht Ressource durch rationelle Nutzung von Workflows um Energie zu erzeugen, eine autonome Verbraucher unter den Bedingungen der variablen Stromverbrauch zu geben.

QUELLEN VON INFORMATIONEN

1. EM Fateev "Windkraftanlagen", M-L. Gosenergoizdat 1945

2. Autor Zertifikat UdSSR N 1682621, Kl. F 03 D 7/04 Prototyp.

3. "Wind Turbine" GYURZA "Kapazität von 50 bis 150 kW", Designentwurf, M, 1993, NGO "Vetroen" "Firm" Obschemash-Engineering. "

4. Der Bremsschuh. TAP Typ 300 V2 PV 25% 220 V, TU 24-1-1787-78.

FORDERUNGEN

1. Windkraftanlage mit einem Turm mit einem Windrad Welle, einen Multiplizierer, einen Spender Workflows bilden, einschließlich dem Schwungrad, Kupplung, Generator und dem Prozessstrom, einschließlich dem Anlasser, dadurch gekennzeichnet, dass sie Ströme mit einer Vorrichtung zur Kopplung, zusätzliche autonomen Vervielfacher ausgestattet , mechanische Bremse Leges und Lege wird die Abgabevorrichtung mit einem Multiplikator in Form von Einzelspender Gewinde Multiplizierers mit einem Eingang Abtriebswelle mit einer mittig angeordneten Großrad und die Reihenausgangswellen, umfangsseitig und parallel mit kleinen Zahnrädern angeordnet sind kombiniert, die jeweils Ausgang eine Hochgeschwindigkeitswelle des Multiplikators in dem Arbeitsablauf in Verbindung mit dem Eingangsniedergeschwindigkeitswelle zusätzlichen autonomen Vervielfacher durch die Vorrichtung zur Kupplung und einer zusätzlichen Zwischenwelle frei geführt durch die gebildete hohle Abtriebs eine Hochgeschwindigkeitswelle des Spenders multithreaded Multiplizierers Trenneinrichtung für die Kupplung, angeordnet durch den Propeller multithreaded Spender und ein zusätzliches Autonomous Vervielfacher angeordnet relativ zu den gegenüberliegenden Seiten der Abgabegewinde Multiplikators, der Abtriebswelle-Drehzahlmultiplikator zusätzliche autonome im Arbeitsablauf mit dem Schwungrad verbunden sind, und in dem Prozeßstrom und der Bremsauslöseeinrichtung über ein weiteres Zahnrad mit der Bremstrommel kombiniert.

2. Anlage nach Anspruch. 1, dadurch gekennzeichnet, dass die Kupplungseinrichtung ausgebildet ist als Lamellenkupplung den Aktor deaktiviert.

3. Vorrichtung nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass sie mit einem Getriebe und Motor vorgesehen ist, verbunden in Reihe miteinander in den Antriebskupplungen.

4. Vorrichtung nach den Ansprüchen 1 bis 3, dadurch gekennzeichnet, daß sie mit einem Paar von Schrauben versehen ist - Schraubenmutter an der Abtriebswelle des Getriebes verbunden ist, und deaktiviert die Drückernuß Kupplung.

5. Vorrichtung nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass die Antriebskupplung ausgeschaltet an das Steuersystem angeschlossen ist.

6. Vorrichtung nach Anspruch. 1, dadurch gekennzeichnet, dass die Antriebswelle hohl ist und an die Eingangswelle über eine Getriebe Multiplizierers Gewindekupplung verbunden.

7. Vorrichtung nach den Ansprüchen 1 und 6, dadurch gekennzeichnet, daß die Drehschaufeln hergestellt sind, und die Drehklinge Antriebselemente des Systems sind im Inneren der Hohlwelle und der Propellerdrehzahl Welle Gewinde Multiplizierers gelegt.

8. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die mechanische Bremse ausgeführt wird.

9. Vorrichtung nach den Ansprüchen 1 und 8, dadurch gekennzeichnet, daß die Schuhbremse ausgeführt.

10. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die elektromagnetische Bremse durchgeführt wird.

11. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, daß die zusätzlichen autonomen Vervielfacher zum Spendergehäuse Multiplizierers befestigt sind koaxial mit der Abtriebswelle eingeschraubt.

12. Vorrichtung nach den Ansprüchen 1 und 11, dass die zusätzlichen autonomen Vervielfacher Spendergehäuse über eine Flanschverbindung Gewinde Multiplizierers montiert, dadurch gekennzeichnet,.
