Erfindung
Russische Föderation Patent RU2153600

MOBILE Windkraftanlagen

MOBILE Windkraftanlagen

Name des Erfinders:. Zorin SL; Samusenko VA. VG Boldyrev
Der Name des Patentinhabers: Zorin Sergey Leonidovich; Samusenko Vladimir; Boldyrev Valery Gavrilovich
Korrespondenzanschrift: 630090, Novosibirsk-90, st. Tereschkowa, d. 2, kv.60, Samusenko VA
Startdatum des Patents: 1999.02.22

Die Erfindung bezieht sich auf Windenergie und Anliegen perebaziruemyh oft Windkraftanlagen, vor allem in mobilen Rentierzucht und Fischerei Teams orientiert zu arbeiten. Das technische Ergebnis besteht darin, die Zeit zu reduzieren, die Komplexität der Arbeit an der Vorbereitungsstation nach Umzug an einen neuen Ort zu arbeiten, wird durch die Tatsache gewährleistet, dass eine mobile Windkraftanlage mit Schaufeln an eine Drehwindturbine mit vertikaler Welle umfasst, einen elektrischen Generator, der kinematisch mit der Windturbine verbunden, mobile eine Plattform, um es einem elektrischen Generator mit höhenverstellbaren Füßen nach der Erfindung ausgestattet befestigt wird ein Windturbinenwelle in dem Lagerhalter befestigt stationär auf einer mobilen Plattform montiert ist, wird diese auf Schienen montiert und ist mit Auslegern versehen ist.

BESCHREIBUNG DER ERFINDUNG

Die angebliche Erfindung bezieht sich auf Windenergie und Anliegen perebaziruemyh oft Windkraftanlagen, vor allem in mobilen Rentierzucht und Fischerei Teams orientiert zu arbeiten.

Das Ziel der vorgeschlagenen Erfindung ist es, die Zeit und Komplexität der Arbeit zu reduzieren, um die Station zu bereiten nach Umzug an einen neuen Ort zu arbeiten.

Bekannte Mobilwindturbine [TS, 1990, N 4, 4. Abdeckung "Windkraftanlagen auf einem Schlitten"], darunter eine drei- oder sechsschneidige Windrad, montiert auf einer horizontalen Welle, an einem vertikalen Mast befestigt. Das Kit enthält einen Generator, spezielle Schlitten. Die Vorrichtung weist drei beabstandete Stützen, von denen einer - ist spetsnarty und die beiden anderen - Ausleger auf dem Boden ruht, und ein flexibles Drucklager getrennt mit einem Mast zu verbinden.

Diese Lösung bietet nur wenig Zeit für die Vorbereitung der Installation zu arbeiten, nicht hoch qualifiziertes Personal benötigt, sondern auch für den Einsatz in mobilen Rentierzucht und Fischerei-Teams wegen Stromausfall nicht geeignet.

Bekannte mobilen Windkraftanlage [Patent RF N 2075643 von 31/01/95, bei Cl. F 03 D 11/04], einschließlich einer Schnitt Mast gidropodemnoe Gerät Windrad mit Schaufeln, Gondel, Generator, Getriebe, flexible Stange, ausgestattet mit verstellbaren Füßen, Power-Clip, Selbsthilfegruppen und eine Reihe von peripheren unterstützt wird jede Support-Gruppe als eine Serie entworfen angeschlossenen prioboymennoy Bauernhof, Arm- und peripheren Betriebe in der Support-Gruppe von Hebeln drehbar sind und in ihrer Position fixiert, ihre peripheren Enden des Bodenlager zwischen dem Boden und dem Boden des Käfigs Öffnungshöhe und Breite zu bilden, ist auf jeden Fall größer als die Höhe und die Breite der Transportplattform für den Transport von Windkraft Fitting. Die peripheren Abstützungen höhenverstellbar sind und mindestens einen Stift mit einem umlaufenden Stütz zu sein Eindringen in den Boden angepasst ist vorgesehen. Windrad montiert an einer horizontalen Welle. Flexible Traktion zugehörige Schnitt Mast mit Fernbedienung höhenverstellbare Füße.

Zusätzlich zu den peripheren Lager Abstützelemente in Form von Behältern für flüssiges oder körniges Medium.

Um keine Schäden während des Transports und der Installation seines Umzugs sorgen oft gesammelt verlassen Unterseite des Halters mit speziellen Support-Einheiten auf einer Transportplattform.

Die Installation umfasst den Transport an den Ort der Installationskomponenten zu installieren und die Basiseinheit Propeller und der Gondel, Serienhebehebemittel Komponenten der Anlage, diesmal mit der in der Anlage Teil montiert, eine Transportplattform vor Ort bewegt wird, mit einer nominell gewünschte Position, um die Basis zu passen und vorübergehend fixiert, eine gewölbte Tür unter der Macht Clip zu bilden. Dann von der Plattform Öffnung Transport entfernt und produzieren jeden Abschnitt der Masthebemittel anheben.

Der Nachteil der bekannten Anlage ist, dass es strukturell komplex und erfordert die Installation von qualifizierten Fachleuten zu gewinnen und speziell Transportplattform ausgestattet, so dass ihr Einsatz in mobilen Rentierzucht und Fischerei Teams begrenzt.

Die Nähe zu den Windkraftwerk vorgeschlagen wird, ist eine mobile [A. S. UdSSR N 1546700 von 27/04/88, bei Cl. F 03 D 11/04], mit einem Tragmast zu den flexiblen Stangen Boden befestigt daran montierten Drehwindturbine mit horizontaler Querträger und schwenkbar mit ihnen Klingen Generator an der Basis des Mastes befestigt ist und kinematisch mit der Windturbine mittels des Getriebes und der Getriebewelle verbunden, in dem Hohlraum des Mastes montiert und einer mobilen Plattform. Die Getriebewelle und Lagerteleskopmast gemacht. Letztere schwenkbar an der Plattform montiert ist und mit Hebevorrichtungen und Verlängerung versehen werden horizontale Traversen zum Falten der Mast montiert und die Stromerzeuger und Getriebe sind auf einer Plattform montiert.

Bekannte Konstruktionsarbeitsstation beseitigt die Grundlage für die Konstruktion, erhöht die Geschwindigkeit und gewährleistet die Entfaltungsvorrichtung als Unterstützung für alle Arbeitsstationen auf einer Transportplattform direkt verwendet werden.

Die Installation wird zunächst in seiner Fabrik durchgeführt. Dann ständig mit einem mobilen (Verkehr) Stationsplattform wird im gefalteten Zustand transportiert.

On-the-job drehen Sie den Teleskopmast aus horizontalen in die vertikale Position des Hebemechanismus. Transportplattform stützt sich auf dem Boden durch ein Paar höhenverstellbarer Stützen. Schließen Sie den oberen Teil (Abschnitt) Teleskopmast mit flexiblen Stangen. Schieben Teleskopabschnitt einen kleineren Durchmesser nachgeschaltet mit dem größeren Durchmesser Abschnitt des Mastes mit.

Die Nachteile der bekannten Anlage ist, dass es einfacher ist, sich konstruktiv obwohl vorherige (oben), sondern erfordert eine besondere Arbeit, um die Fernbedienung höhenverstellbare Füße (lug) zu konsolidieren.

Mit anderen Worten, ist es notwendig, um die Station zu sichern unter die Nasen ein Loch in den gefrorenen Boden bei starkem Wind und Frost graben. Zusätzlich Reduktion in Station vertikalen Arbeitsposition bei niedrigen Temperaturen ist mühsam und erfordert besondere Fähigkeiten. Aus diesem Grund und der Bahnhof ist nicht geeignet für den mobilen Rentierzucht und Fischerei-Teams.

Der Zweck der technischen Lösung, die wir durch die vorgeschlagene Windkraftanlage mit einem Drehwindturbine mit einer vertikalen Welle und Schaufeln angebracht erreicht, der Generator, kinematisch gekoppelt mit Drehwindkraftanlagen, mobile Plattform mit festen und elektrischen Generator mit Auslegern verstellbaren Stützen und Welle ausgestattet Windturbine in dem Lagerkäfig installiert, auf der mobilen Plattform befestigt bewegungslos. Die Plattform ist auf Schienen montiert und ist mit Auslegern ausgestattet.

Die Vorteile der vorgeschlagenen Station ist, dass es keine Teleskopmast mit flexiblen Stäben, d.h. Rotor Windturbine wird direkt auf der mobilen Plattform installiert. Dies verringert die Wirkung der Segel Wirkung auf das Kippmoment und als Ergebnis der Pflanzenresistenz.

Sichern des Lagerkäfigs darin eine vertikale Welle des Rotors einer Windturbine auf einer mobilen Plattform mit platzierten das Design vereinfacht und die meisten reduziert allem die Zeit, die Station für den Betrieb vorzubereiten und vereinfacht deren Wartung.

die Läufer Verwendung erleichtert die Verlegung der Station während des Winters.

Verwenden Sie als ferngesteuerte Auslegerstützen die Vorbereitungsstation vereinfacht die Installationszeit zu arbeiten, zu reduzieren.

So gibt es neben den bekannten allgemeinen Eigenschaften (nämlich ein Drehwindturbine mit einer vertikalen Welle auf seine Schaufeln angebracht, Generator, kinematisch verbunden mit Drehwindkraftanlagen, mobile Plattform mit festen auf ihm ein elektrischer, fernverstellbare Füße), der Beschreibung des Prototyps gegeben, die vorgeschlagene Station Es enthält Funktionen, nämlich die Windturbinenwelle in dem Lagerkäfig befestigt ist, auf der mobilen Plattform befestigt regungslos, eine mobile Plattform auf Schienen montiert und Fern verstellbare Füße als Ausleger.

Wir haben keine technische Lösungen, die alle Merkmale, die oben, um in einer einzigen Struktur beschrieben verwenden, um einen ähnlichen Zweck zu erreichen.

Deshalb glauben wir, dass die vorgeschlagene Windkraftmobilstation alle Merkmale der Erfindung hat, seine Kriterien übereinstimmen.

MOBILE Windkraftanlagen MOBILE Windkraftanlagen

Zahlen in den Anwendungsmaterialien angegeben: blade 1, wobei die vertikale Welle 2, mahi 3 Lager 4 und 5 ist der Lagerhalter 6 sind die Rippen 7, die Plattform 8, die PTO-Einheit 9, einen elektrischen Generator 10, die Ausleger 11, die Kufen 12, rod Abschleppen 13 .

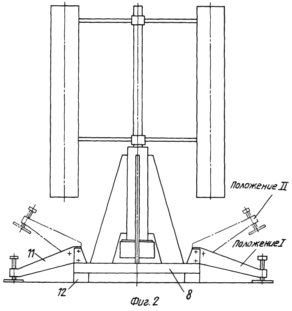

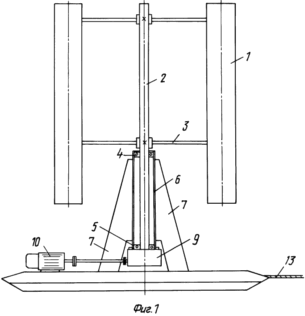

Fig. 1 ist eine Seitenansicht der Station; Fig. 2 - Rückansicht der Station.

Die vorgeschlagene Station 1 weist auf eine vertikale Welle 2 mittels der Schritte befestigt Schaufeln 3. Welle 2 Lagern 4 und 5 in der Lageraufnahme 6 befestigt ist, die Rippen 7 mit der Plattform verbunden 8. Das untere Ende der Welle 2 ist mit PTO 9 der Propellerbaugruppe, die kinematisch verbunden ist, einen elektrischen Generator 10 auf der Plattform montiert 8, ausgestattet mit Auslegern 11, Läufer 12 und die Abschleppstange 13.

Für den Transport Station benötigt 11 Abstützungen in die Transportposition zu übertragen 11 (nach oben) (siehe. Fig. 2) und der Schleppstange 13 an den Haken des Transportmittels verbunden.

Um den Sender zu bringen Position nach dem Umzug in der Arbeit ist notwendig, um die Abstützungen 11: 1, und sie lehnen auf dem Boden zu übersetzen.

Es funktioniert Station wie folgt: Der Wind, die Auswirkungen auf die Schaufel 1 der vertikalen Welle 2. Die Kraft, durch die PTO-Einheit dreht 9 mit dem Generator 10 übertragen wird.

Seitliche Belastung des Windes auf den Schaufeln und der Welle sind mit den Lagern 4 übertragen und 5, das Lagergehäuse 6 sind die Rippen 7, 8 und die Plattformstützbeine 11.

Der Einsatz als Arbeitskörper des Propellerrotortyp mit einer vertikalen Drehachse kann die Höhe der Station, zu reduzieren und als Folge des Kippmoment von der seitlichen Windlast, so dass Sie diese Station zu verwenden, ohne flexible Stäbe, für den Boden verankert bei relativ hoher Leistung (bis 10 kW), ausreichend für Bereitstellung von Strom für mobile Angeln oder Rentiere Teams.

Geringe Höhe Propeller sorgt für Stabilität gegen Station Umkippen, wenn es um ihre eigenen Läufer mit ihren Auslegern bei Windgeschwindigkeiten von bis zu 10-12 m / s zu transportieren, ohne zusätzliche Maßnahmen zu ergreifen, um die Nachhaltigkeit der (Teilabriss, die Installation des Gegengewicht, etc ..) zu verbessern. Die Mitglieder der mobilen Teams ohne Unterstützung kann, haben die Ausbildung und Fähigkeiten auf ihren eigenen erhielt die vorgeschlagenen mobilen Windkraftanlagen zu betreiben.

FORDERUNGEN

1. Mobile Windkraftanlage einen Windturbinenrotor mit einer vertikalen Achse aufweist und Klingen daran befestigt, wobei der Generator, der kinematisch mit der Windturbine verbunden ist, eine bewegliche Plattform mit einem elektrischen Generator auf ihm befestigt sind, mit einstellbaren Halterungen versehen ist, dadurch gekennzeichnet, dass die Turbinenwelle in dem Lagerhalter befestigt ist fest bewegungslos auf der mobilen Plattform.

2. Station nach Anspruch 1, dadurch gekennzeichnet, dass die Plattform auf Schienen montiert ist.

3. Station nach Anspruch 1, dadurch gekennzeichnet, dass die Plattform mit Auslegern versehen ist.
