Erfindung
Russische Föderation Patent RU2118700

Windmühlen (OPTIONS)

Windmühlen (OPTIONS)

Name des Erfinders: Ognev Vladimir; Vasilenko Stanislav E.
Der Name des Patentinhabers: Ognev Vladimir; Vasilenko Stanislav E.
Adresse für die Korrespondenz:
Startdatum des Patents: 1996.05.29

Verwendung: Windkraft, nämlich Kraftwerke. Die erfindungsgemäße Windkraftanlage, einen hohlen Turm 1 mit dem Ausgang an der Unterseite mit einem hohlen selbstanpasseKopf 2 an der Spitze umfasst, zwei Propeller, von denen der erste auf einer Achse im Kopf fixiert 2 angebracht ist, und dem Stromgenerator 6, die den Zugriff auf den Verbraucher hat. Der Kopf 2 ist mit Führungsflügel 4, in dem Einlass befestigt ist und auf einer gemeinsamen Achse mit der ersten Windrades 5 frei Generator installiert am Auslaß des Hohlraums des Turms befestigt ist, und dem zweiten Windrades 7 ist auf der Welle des Generators 6 mit der Möglichkeit der aerodynamischen Wechselwirkung des ersten Windrades 5 mittels des Druck montiert 8 Linie, wobei der Hohlraum des Kopfes 2 und der Turm 1. durch die Gestaltung als Ganzes und Dichtwindräder in den Lufteinlass Installation nicht Vereisung ausgesetzt und arbeitet bereits durch leichten Wind.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windenergie, nämlich das Kraftwerk.

Bekannte Windenergieanlagen (Windmühlen) (siehe. ZB Patent RF N 2018028, MKI F 03 D / 00, Auth. St. UdSSR NN 1.682.621, 1.560.781, 1.471.709, 1.242.636, Kl. F 03 D 1/00), mit einem Turm (Mast), ein oder mehrere selbstausrichtende Windräder Generator mit direkt von dem Propeller auf derselben Achse installiert ist, und Übertragen der Verbindung, wenn ein Generator an der Basis des Turms installiert ist.

Der Nachteil der Windturbine betrachtet relativ geringen Wirkungsgrad.

Bekannte Windenergieanlage (siehe deutsche Patent N 2932293, cl F 03 D 02.01 - .. Ein Prototyp), bestehend aus einem Trägergestell (Tower), zwei Windrad, selbstausrichtenden Schwenkkopf, zwei Generatoren, von denen eines (oben) im Schwenkkopf auf der gleichen Achse mit dem Propeller. Das andere (untere) Generator durch eine mechanische Getriebewelle ist mit einem ersten (oberen) Generator gekoppelt.

Der Nachteil der betrachteten Windenergieanlage ist eine relativ geringe Effizienz.

Das Ziel der vorgeschlagenen technischen Lösungen ist durch die Schaffung einer Luftturbine mit der effizientesten Nutzung der Windenergie, die Effizienz und die Kapazität der Windenergieanlage zu erhöhen.

Die gestellte Aufgabe wird an der Spitze, der Windenergieanlage (Version 1) mit einem hohlen Turm mit dem Ausgang an der Unterseite mit einem hohlen selbstanpasse Kopf erreicht in zwei Propeller, im Kopf fixiert von denen der erste auf einer Achse montiert ist, und einem Stromgenerator mit einem Ausgang, Verbraucher vorgeschlagen Kopf Leitschaufeln zu schaffen, bei dem Einlass befestigt ist und auf einer gemeinsamen Achse mit der ersten Windrades befestigt frei Generator am Ausgang des Hohlraums des Turms installiert ist, und der zweite Windrad auf der Generatorwelle mit der Möglichkeit der aerodynamischen Wechselwirkung des ersten Windrades durch Abführleitung angebracht durch die Hohlräume des Kopfes und den Turm gebildet ist.

Die Aufgabe wird dadurch erreicht, dass die Windenergieanlage (Option 2) einen hohlen Turm mit dem Ausgang an der Unterseite mit einem hohlen selbstanpassenden Kopf an der Spitze umfasst, zwei Propeller, von denen der erste auf einer Achse am Einlass des Kopfes befestigt angebracht ist, und ein Stromgenerator Zugang zu den Verbrauchern wird vorgeschlagen, ein Kopfrohr, mit einem Ende davon und ausgerichtet mit dem ersten Windrad zur Durchführung der ersten Leitschaufeln zu fixieren, die der erste Hohlraum Einlasskopf sind. Hohl Turm Druckversorgungsleitung und gekrümmten oberen Ende befestigen zwischen dem ersten und zweiten Leitschaufeln und konzentrisch in einer einzigen Ebene am anderen Ende des Kopfes in dem Hohlraum fixiert. Und auf der Achse der Leitschaufeln in einer gebogenen Abflussleitung befestigt ist, installieren Sie das dritte Windrad mit seinen Klingen aerodynamische Wechselwirkung mit den Hohlräumen der beiden Leitschaufeln. Generator am unteren Ausgang der Druckleitung eingebaut. Die Welle, eine zweite Windrad mit aerodynamischen Wechselwirkung mit dem dritten Windrad.

Windturbine für beide Ausführungsformen mit zusätzlichen Ausgangsdruckleitung gekrümmt, konzentrisch angeordnet, beispielsweise in Bezug auf die Oberfläche des Hohlraums und der Auslassleitung des Turmes vorgesehen sein.

Windmühlen Windmühlen

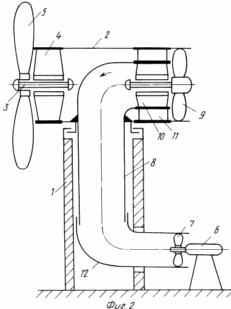

Fig. 1 zeigt eine erste Ausführungsform der Windturbine; Fig. 2 - die zweite Version der Windturbine.

Windturbine (Variante 1, Abb. 1) einen hohlen Turm 1 mit dem Ausgang an der Unterseite. An der Spitze des Turms 1 ist drehbar hohl montiert (Selbsteinstellung) den Drehkopf 2, der Einlass in den Hohlraum 3 auf der Achse 4 der Führungsvorrichtung 5. Der Windrad frei Stromgenerator 6 befestigt, die den Zugriff auf den Verbraucher hat, am Ausgang des Hohlraums Turm 1 installiert ist, 7, wobei der zweite Windrad auf der Welle des Generators 6 mit der Möglichkeit der Wechselwirkung mit dem aerodynamischen Windrades 5 über die erste Abflußleitung montiert, die von zwei Drehkopfhohlraum und dem Hohlraum des Turms 1 gebildet.

Windturbine (Variante 2, Fig. 2) einen hohlen Turm 1 mit dem Auslass an der Unterseite. An der Spitze des Turms 1 ist drehbar hohl (Selbsteinstellung) montiert der Drehkopf 2. Der Drehkopf 2 ist als Rohr ausgebildet ist. An einem Ende auf einer gemeinsamen Achse 3 feste Leitschaufeln 4 und 5 Windrades Leistungsgenerator 6, der Zugriff auf den Verbraucher hat, am Ausgang des Turms installiert ist, ist mit einem Windrad versehen 1 und 7. Der Hohlraum Turm 1 mit einer gekrümmten Druckleitung 8. Am anderen Ende der Drehköpfe vorgesehen ist, 2 in seinem Hohlraum Windrades 9 auf einer gemeinsamen Achse mit der Führungseinheit 10 befestigt innerhalb der gebogenen Abführleitung befestigt. Das obere Ende der Druckleitung 8 zwischen den Rümpfen angebracht Führungsflügel 10 und 11.

Druckleitung 8 (für jede Variante) kann mit weiteren gekrümmten Ausgangsdruckleitung 12, die konzentrisch angebracht sind, beispielsweise vorgesehen sein, in Bezug auf die Hohlraumoberfläche des Turms 1 und der Druckleitung 8.

Außerdem können, falls erforderlich, kann die Windturbine von einem Energiespeicher, beispielsweise zusammengesetzt sein, eine Batterie in der Nähe des Stromgenerators montiert.

Windturbine (Variante 1, Abb. 1) funktioniert wie folgt.

Unter dem Druck des Windes 2 Drehkopf ist selbstausrichtend in Richtung der maximalen Windgeschwindigkeit. Bei Erreichen ausreichender Windgeschwindigkeit Windrad 5 zu drehen beginnt. Die Luft strömt in die Arbeitsblattpropeller 5, ihm Energie und weiter axial durch den Haarglätter 4 zu informieren, die eine stationäre Schaufeln, zwischen denen der Luftgeschwindigkeit und der Druck steigt reduziert, tritt in die Druckleitung (Hohlraum Turm 1) und das zweite Windrad 7 montiert auf der Welle 6 des Stromgenerators. Die kinetische Energie der Rotation des Propellers 7 in einem elektrischen Generator 6 umgesetzt, die unmittelbar an den Verbraucher übermitteln werden, und es ist möglich, die Batterie mit nachfolgenden Verwendung zu speichern.

Windturbine (Variante 2, Abb. 2) arbeitet wie folgt.

Unter dem Druck des Windes 2 Drehkopf ist in der Form von Rohren, selbstausrichtend in Richtung der maximalen Windgeschwindigkeit vorgenommen. Bei Erreichen ausreichender Windgeschwindigkeit Windrad 5 beginnen sich zu drehen. Die Luft strömt in die Arbeitspropellerblätter, ihm Energie zu informieren. Ferner strömt die Luft axial durch den Gleichrichter 4, während seine Geschwindigkeit verringert und der Druck steigt. Nach Haarglätter 4 Luft ist bereits unter Druck durch die Führungsvorrichtung 1, um die Drehung des Propellers beschleunigt 9, der wiederum Druck auf den beweglichen Luftdruck auf seiner Klinge anwenden, erhöht seine Geschwindigkeit der Bewegung über den Gleichrichter 1, das ferner Luftdruck erhöht sich entlang der Druckleitung 8 auf dem Windrad 7 6 Generatorleistung.

Für die Bequemlichkeit der Energieentnahme aus der Druckleitung von seinem Ausgang kann mit einer zusätzlichen gekrümmt an der Autobahn 12 zur Verfügung gestellt werden.

Die Differenz der Windkraftanlagen von der Vorgängerversion ist seine Macht auf Kosten der Design-Merkmale oben vorgeschlagen zu erhöhen.

Windmühlen Bauart Serie vorgeschlagen durch Leistung und Größe, je nach Energiebedarf und klimatischen Betriebsbedingungen dargestellt werden, wie Sie unterliegen nicht der Vereisung und arbeiten auch bei schwachen Winden aufgrund der Gestaltung der gesamten Einheit und Dichtwindräder in den Lufteinlass, insbesondere.

FORDERUNGEN

1. Windkraftanlage mit einem hohlen Turm mit dem Ausgang an der Unterseite, mit der Spitze des Hohlkopf Selbsteinstellung umfasst, zwei Propeller, von denen der erste auf einer Achse im Kopf fixiert montiert ist, und einem Stromgenerator, der einen Ausgang für den Verbraucher, dadurch gekennzeichnet, dass der Kopf Leitschaufeln in dem Einlass befestigt ist und auf einer gemeinsamen Achse mit der ersten Windrades befestigt frei Generator am Ausgang des Hohlraums des Turms installiert ist, und dem zweiten Windrades an der Generatorwelle mit der Möglichkeit der aerodynamischen Wechselwirkung des ersten Windrades durch die Druckleitung durch die Hohlräume des Kopfes und den Turm gebildet montiert .

2. Windkraftanlage einen hohlen Turm mit dem Auslass am Boden, mit der Spitze des Hohlkopf Selbsteinstellung, zwei Propeller, von denen der erste auf einer Achse am Einlass des Kopfes befestigt angebracht ist, und ein Stromgenerator einen Ausgang für den Verbraucher ist, dadurch gekennzeichnet, der Kopf ist als Rohr ausgebildet, während an einem Ende davon und mit dem ersten Windrades angebracht ersten Führungseinrichtung ausgerichtet ist, ist der Hohlraum, von denen der erste Eingang des Kopfes ist der Hohlraum Turm mit einer gekrümmten Druckleitung vorgesehen ist, einem oberen Ende zwischen den ersten und zweiten Leitschaufeln befestigt ist, fixiert konzentrisch und in einer Ebene am anderen Ende in den Hohlraum des Kopfes und an der Leitschaufel Achse innerhalb der gekrümmten Entladungsrohr befestigt ist, installiert dritten Windrades mit der Möglichkeit der aerodynamischen Wechselwirkung von Schaufeln mit Hohlräumen sowohl der Leitschaufeln, den Generator am unteren Auslass des Förderrohrs installiert ist, an seiner Welle Es fand zweite Windrad mit aerodynamischen Wechselwirkung mit dem dritten Windrad.

3. Vorrichtung nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß es mit einem zusätzlichen Ausgangsdruckleitung gekrümmt vorgesehen ist, die konzentrisch angebracht sind, beispielsweise in Bezug auf die Oberfläche des Hohlraums und der Auslassleitung des Turms.
