Erfindung
Russische Föderation Patent RU2147693

Windpark

Windpark

Name des Erfinders: Artamonow Alexander
Der Name des Patentinhabers: Artamonow Alexander
Korrespondenzanschrift: 414052, Astrachan-, ul.Yablochkova, D.44, kv.57, Artamonow, AS
Startdatum des Patents: 1998.06.01

Die Erfindung betrifft Energie, nämlich Windkraft zu wickeln. Das technische Ergebnis besteht darin, die Energieeffizienz des Windes und der spezifischen Motorleistung zu erhöhen, den Anwendungsbereich erweitert, um die Effizienz von Gasgeneratoren zu erhöhen als Antriebsturbine Turbinen in Zeiten schwacher Winde verwendet oder wenn die vollständige Abwesenheit, wird aufgrund der Tatsache erreicht, dass der Windpark, auf der Tragstruktur montiert ist, um jeweils eine Windturbine mit einer Turbinen einen Konfusor Zuluftstrom aufweist, sondern auch den Generator und das System der Automatisierung und Steuerung, die erfindungsgemäße Turbine ist ein mehrstufiger eine Führungsdüsenvorrichtung und einem Ejektor, wobei der Ejektor mehrstufiges in Form von Ringdüsen koaxial angeordnet konfiguriert ist, andere, und die letzte Stufe der Turbinenmantel ist mit Schaufeln mit einem Strömungsprofil versehen ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Energie, nämlich Windkraft zu wickeln.

Bekannte Windkraftanlage eine Tragstruktur, die montiert an der Windturbine mit dem konfuzor Luftversorgung Turbine, aber auch Elektro- und Automatisierungs- und Steuerungssystem (siehe. US, 4088419, 05.09.78, Klasse F 03 D 7/00), vom Prototyp angenommen.

Die Nachteile des Standes der Technik bezieht sich auf die Komplexität der Konstruktion, den Mangel an Zuverlässigkeit seiner konstituierenden Einheiten, geringe Leistungsdichte von Windenergieanlagen als konstituierende Elemente des Windparks.

Das technische Ergebnis besteht darin, die Energieeffizienz des Windes und der spezifischen Motorleistung zu erhöhen, den Anwendungsbereich erweitert, um die Effizienz von Gasgeneratoren zu erhöhen als Antriebsturbine Turbinen in Zeiten schwacher Winde verwendet oder wenn die vollständige Abwesenheit, wird aufgrund der Tatsache erreicht, dass der Windpark, konfuzor Luftversorgung mit Windmühlen-Turbine an der Tragkonstruktion, sondern auch elektrische und Automatisierungs- und Regelungssystems gemäß der Erfindung montiert enthält, wird die Turbine aus mehrstufiger eine Führungsdüsenvorrichtung aufweist und einen Ejektor und Auswerfer hergestellt in der Form von Ringdüsen mehrstufiges koaxial angeordnet jeweils andere, und die letzte Stufe der Turbinenmantel ist mit Schaufeln mit einem Strömungsprofil versehen ist.

Windkraftanlage weist ferner eine Mehrkreis-TL-Triebwerk als ein Quellengas die Turbinen einer Windturbine anzutreiben.

Düsenverbrennungs multiplanimetric turbojet Kamera in dem äußeren und dem inneren Gehäuse angeordnet mit dieser eine ringförmige Kammer zu bilden, deren Wände sind aus dielektrischem Material, wobei das innere Gehäuse auf der einen Seite eine Elektrode aufweist und auf der anderen Seite - das Rohr für die konzentrierte wässrige starke Elektrolytlösungszufuhr platziert Schraube darin.

Automatisierungs- und Steuerungssystem ist als mehrstöckige Turm entworfen.

Die Außenfläche der letzten Stufe Düsenring ist mit einem Visier versehen ist.

Windenergieanlage mit einem Drehstützmechanismus ausgestattet.

Generator wird mit Getriebe ausgestattet.

Blades für mehrstufige Turbine letzte Stufe in dem Schulterteil der ersten Stufe Auswerfer gelegt.

Windpark Windpark
Windpark

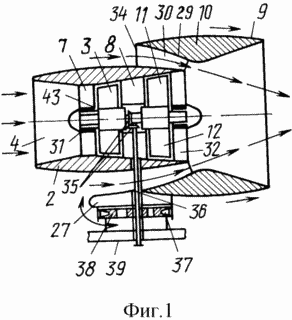

Fig. 1 zeigt eine Windenergieanlage (Längsschnitt) mit einem Ejektor, einer mehrstufigen Turbine, und die Übertragung der Drehung der Turbinenwelle über das Kegelrad auf der vertikalen Welle;

Fig. 2 - Längsschnitt einer Windturbine mit einem Auswerfer und Ablenken Visier;

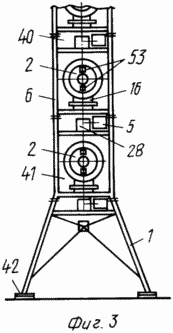

Fig. 3 - Unterstützung von mehrgeschossigen Struktur - einen Turm auf jeder Etage seiner Windkraftanlagen platziert mit elektrischen Generatoren und Getriebe auf den unteren Teilebenen installiert;

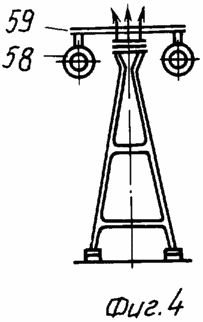

4 - Schaltung Turm und Windturbine auf einem rotierenden Strahl;

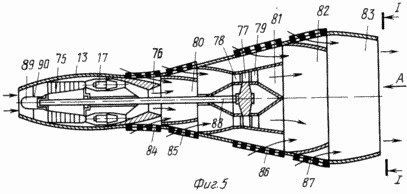

Fig. 5 - multiplanimetric Turbojet-Motor (Längsschnitt);

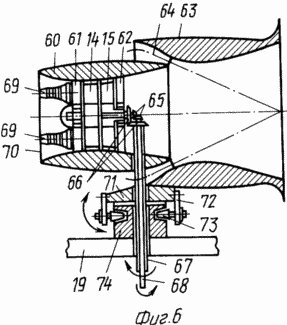

Fig. 6 - Windturbine mit Gasgeneratoren, Turbinen, gegenläufigen und Stützmechanismus in der Lage zu drehen, um den Motor zu wickeln;

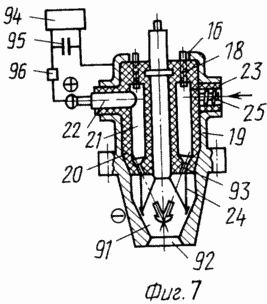

Fig. 7 - Brennkammerdüsen multiplanimetric turbojet (Längsschnitt) und ein schematisches Diagramm des Generators von elektrischen Impulsen;

Fig. 8 - Ein Blick in Abbildung 5.

Windkraftanlage umfasst eine Tragkonstruktion montiert auf einem (Fig. 3), die Windenergieanlage 2 (1) 3 mit der Turbine (erste Stufe) (1) mit einem Konfusor Lufteinlass 4 (Figur 1), und einen Generator 5 (Fig .3) und Automationssystem wird als mehrgeschossigen Turm 6 (3) ausgebildet ist, und der Turbine 3 ist ein mehrstufiges eine Düsenführungseinheiten 7, 8 (1) und dem Auswerfer 9 (1), der Ejektor 9 ist ein mehrstufiger Düsenring 10 (1), die koaxial zueinander angeordnet sind und die letzte Stufe 11 des Turbinenmantel 3 ist mit Schaufeln 12, die ein aerodynamisches Profil versehen.

Die Station weist ferner einen mehrschleifigen turbojet Motorkörper 13 als Quellengas 14, um die ersten und zweiten Stufe Turbine anzutreiben und die Turbine 15 2.

Die Düse 16 der Brennkammer 17 multiplanimetric turbojet 13 angeordnet jeweils in der äußeren und inneren Gehäuse 18 und 19 mit dieser eine Ringkammer 20, deren Wände aus einem dielektrischen Material 21, der innere Körper 19 auf einer Seite weist eine Elektrode 22, und auf der anderen Seite gemacht werden zur Bildung - eine Verbindung 23 für eine konzentrierte wäßrige Lösung einer starken Elektrolyten 24 angeordnet Zuführen Schraube 25 darin.

Die Außenfläche der letzten Stufe Düsenring 10 ist mit einem Visier 26 versehen.

Windenergieanlage 2 ist mit einem Drehstützmechanismus 27 ausgestattet.

Generator 5 ist mit einem Zahnrad 28 versehen.

Die Schaufeln der letzten Stufe 11, einer mehrstufigen Turbine 3 sind in dem Schulterteil 29 der ersten Stufe 30 des Auswerfers 9 angeordnet.

Die erste Turbinenstufe 3 und die letzte Stufe 11 der Turbine 3 hat eine Welle 31, auf der die Richtmaschine 32.

Nach Zwickel 33 eine ringförmige Düse 10 und bildet einen Auswerfer 9 mit einer ringförmigen Eintrittsöffnung 34 angebracht.

Übertragung der Drehung von der Welle 31 der Turbine 3 über das Kegelrad 35 auf einer Welle 36, die die Drehung des Getriebes überträgt 28, und aus ihr 5 zum Generator.

Ringdüse 10 wird wiederum auf dem Drehstützmechanismus 27 montiert, der 40 entlang des Umfangs der Stützrollen 37, abgestützt auf der inneren Oberfläche des Stützrings 38 angeordnet, an den Balken 39 überlappen mehrstöckiger Turm 6. Turm 6 erfolgt in einem mehrstöckigen Struktur mit Stockwerke installiert und die untere Schicht 41 zur Aufnahme der Hilfsmaschinerie 2 Windkraftanlagen und elektrischen Generator 5. Turm 6 basiert auf den Grundlagen von 42.

Rotorschaufeln der ersten Stufe der Turbine 3 und der letzten Stufe 11 (Figur 1) sind an der Trommel 43 befestigt.

In einer Ausführungsform der Windkraftanlage 2 in dem Gehäuse 44 angeordnet Leitschaufeln 45, 46 (2) und die Turbine 47 und 48 (2), von denen die letztere weist einen Außenring 49 auf ihm feststehenden Schaufeln 50, an der Kehle des Ejektors angeordnet 9 mit dem Ring 51 und das Gehäuse 44.

Der Auswerfer 9 ist mit zwei Eingangsanschlüssen 52 und Ring 53 und Zwickel 54, 55 vorgesehen, die zwischen dem Gehäuse 44 und dem Ring 56, die Ringe 56 und 51.

26 Visor erzeugt eine Wirbelbildung hinter dem Auslass 57 des Auswerfers 9 mit abgelöster Strömung des Luftstroms um die Windkraftanlage 2.

Motoren 58 aufgehängt von dem drehbaren Balken 59.

Variante turbine (s. Abb. 6) besteht aus einem Gehäuse 60, einer Führungsdüsenvorrichtung 61, die ersten und zweiten Stufen 14, 15 (Fig. 6) der Turbine, Strecker 62, die ringförmige Düse 63 des Ejektors 9 befestigt, durch Versteifungen 64 auf dem Körper 60, die beiden Kegelräder 65 und 66, sie aus der Drehung mit dem Getriebe 28 und dem Generator 5 mit Hilfe von zwei vertikalen Wellen 67 zu übertragen, 68.

Das Gehäuse 60 ist eine Schnitt Venturidüse besteht aus zwei Turbojets 69 mit dem Einlass 70 in Eingriff.

Der Motor 69, die auf einer Drehvorrichtung 71 befestigt ist Brackets 72 mit Stützrollen 73, mit frei zu bewegen, wenn der Motor 69 auf der Innenfläche des Stützringes 74 an den Balken 39 Etagen des Turms 6 platziert dreht.

Multikontur- Turbojet-Triebwerk (5) besteht aus einem Gehäuse 13 des Kompressors 75, Verbrennungskammern 17 von der gemeinsamen Düse 76. Die Turbine 77 mit einer Führung 78 und rectifiable 79 in der dritten Motorschaltung angeordnet Maschinen.

Im Inneren des Gehäuses 13 mit Ausnahme der Düse 76 nacheinander 80 installiert sind Düsen, 81, 82, 83, in denen durch die Sauglöcher 84, 85, 86, 87 eingeblasenen Luft. Die Welle 88 der Turbine 77 und dem Kompressor 75, den Motor 89 vor dem Kompressor 75 in dem Gehäuse 90 installiert beginnen.

Die Düse 16 der Verbrennungskammer 17 weist eine Explosionskammer 91 mit einer Öffnung 92. Die ringförmige Kammer 20 eine Düse 93 an dem Endabschnitt enthält. Die Düsen 16 sind in der Verbrennungskammer 17 montiert und mit einem Generator von elektrischen Impulsen verbunden ist, bestehend aus einer Gleichspannungsquelle 94, dem Kondensator 95 und dem Gerät 96, der Schaltvorrichtung.

Windkraftanlage arbeitet wie folgt

Wenn die Windgeschwindigkeit 5,5-6,0 m / s und Montage aller Windenergieanlagen 2 der ankommende Luftstrom Konfusor 4 erhöht seine Geschwindigkeit aufzuwickeln und durch die Leitschaufeln 7, 8 ist mit den Rotorschaufeln der Turbine zugeführt Stufen 11 3 43 angebracht auf der Trommel befestigt, 31 an einer Welle, die durch 35 Kegelrad Drehung der Welle 5 36, das Getriebe 28 und den Generator veranlasst.

Wenn Sie die Richtung des Windes zu ändern, jeden Windturbinenturm 2 in einer Höhe von 6, die für alle Windenergieanlagen 2 eine autonome Energiequelle mit elektrischen Energieübertragung ist Windpark auf der Gesamtschirm auf den Wind installiert ist aufgrund der Differenz zwischen dem dynamischen Druck des Windes auf der Seitenfläche der Windturbine 2 und der ringförmigen Düse 10.

Große geometrischen Abmessungen des Rings 10 in Bezug auf die Windturbine 2, eine größere Wind dynamische Druckdifferenz Kräfte und schnelle Umdrehung Motor 2 mit dem Wind durch die Rollen 37 an der Innenfläche des Tragrings 38 bewegt.

die Luftströmungsrate durch sich verjüngende Konfusor 4 und Führungs zweimal Erhöhung Leitschaufeln 7 an den Turbinenschaufeln 3, wobei die erste Stufe einen eightfold Erhöhung der Leistungsturbine 2 liefert, wie es bekannt ist, dass die Menge an Energie im Wind enthaltene der Querschnittsfläche von Turbinen und Windgeschwindigkeit in der dritten Grad proportional ist, ein Arbeitsturbinenstrahlvorrichtung 2, wenn es durch den Lufteinlass eintritt 34 ermöglicht die Ausgabegeschwindigkeit der ersten Turbinenstufe 13 auf den Zahlenwert ungefähr gleich Luftstrom der ersten Stufe von Turbinenschaufeln 3 und verbessern die Leistung aller Windenergieanlagen in 1,8-2 zu erhöhen mal.

Multiloop turbojet arbeitet wie folgt: Der Startmotor 89 angetriebenen Kompressor 75, aus dem Druckluft in die Brennkammer eintritt 17 mit Kraftstoff aus den Injektoren zugeführt gemischt wird (in der Zeichnung nicht gezeigt) und durch die Zündvorrichtung gezündet wird, und dann wird die Verbrennung durchgeführt wird in Dauerbetrieb. Gleichzeitig wird in die Druckluft aus dem Kompressor 75 gezeigt und wäscht die Außenseite der Verbrennungskammer 17, die normale Temperatur der Wände gewährleistet und vermischt sich mit den Verbrennungsprodukten aus den Kammern 17. Die Mischung aus Luft ausgeht und die Gase eine Temperatur von 1800 bis 2000 o C von der gemeinsamen Düse 76 und atmosphärischer saugt folgt mit Luft, die durch die Löcher 84, 85, gefolgt von einer Beschleunigung in den Düsen 80, 81, aus dem das Gasgemisch mit einer geringeren Geschwindigkeit ist und die Temperatur der Ansaugluft, die durch diese Löcher 82, 83 und sogar bei einer niedrigeren Temperatur und Geschwindigkeit auf eine 77 Turbine zugeführt wird, die den Kompressor dreht 75.

FORDERUNGEN

1. Windkraftanlage, mit auf der Tragstruktur montiert ist, eine Windturbine mit einer Turbinen einen Konfusor Zuluftstrom aufweist, sondern auch der Generator und das System der Automatisierung und Steuerung, dadurch gekennzeichnet, dass die Turbine die mehrstufige Führungsdüsenvorrichtung und einem Ejektor, wobei der Ejektor mehrstufiges in Form von Ring ausgebildet ist Düsen koaxial relativ zueinander angeordnet sind, und die letzte Stufe der Turbinenmantel ist mit Schaufeln mit einem Strömungsprofil versehen ist.

2. Station nach Anspruch 1, dadurch gekennzeichnet, daß sie weiter Mehrschlaufen Turbotriebwerk als ein Quellengas umfasst die Turbine einer Windturbine anzutreiben.

3. Station nach Anspruch 2, dadurch gekennzeichnet, daß die Verbrennungskammer des multiplanimetric turbojet Düse in dem äußeren und dem inneren Gehäuse angeordnet mit dieser eine ringförmige Kammer zu bilden, deren Wände aus einem dielektrischen Material hergestellt ist, wobei die innere Schale auf der einen Elektrode und anderer Hand - Düse für eine konzentrierte wässrige Lösung einer starken Elektrolyten Zuführen darin Schraube angeordnet ist.

4. Station nach Anspruch 1, wobei das automatische Steuersystem und als mehrgeschossigen Turm konzipiert.

5. Station nach Anspruch 1, dadurch gekennzeichnet, daß die Außenfläche der letzten Stufe mit einer Ringdüse Abschirmung versehen ist.

6. Station nach Anspruch 1, wobei die Windturbine mit einem Drehstützmechanismus vorgesehen ist.

7. Station nach Anspruch 1, wobei der Generator mit einem Zahnrad versehen ist.

8. Station nach Anspruch 1, wobei die mehrstufigen Turbinenschaufeln der letzten Stufe eine sich verjüngende Teil der ersten Stufe Ejektor aufweist.
