Erfindung
Russische Föderation Patent RU2158848

Windmühle mühle~~POS=HEADCOMP

Windmühle mühle~~POS=HEADCOMP

Name des Erfinders: Nurmukhametov Iskander Rifovich
Der Name des Patentinhabers: Nurmukhametov Iskander Rifovich
Korrespondenzanschrift: 143964, Moskau Region, Reutov Str .. Dserschinski, 5, Block 2, kv.34, Nurmuhametova IR
Startdatum des Patents: 1998.12.16

Die Erfindung betrifft die Energietechnik zu wickeln, und zwar bei einer Windturbine mit vertikaler Drehachse. Das technische Ergebnis besteht darin, die Energieeffizienz des Windes bei der Erhöhung, das Design vereinfacht und die Zuverlässigkeit der Windturbine zu verbessern, ist es durch die Tatsache vorgesehen, dass die Windturbine eine Welle mit daran befestigten, das die Aussetzung der Flügel durchläuft nach der Erfindung hat eine Traktionskontrolle Flügel und Generator und Windflügel klappbar an den Enden der Achsen durchquert an einem Punkt zwischen der Vorderkante des Flügels und der Druckmittelpunkt und mit der Taumelwindmühle mühle~~POS=HEADCOMP, bestehend aus Ringen auf der Windmühle mühle~~POS=HEADCOMP Welle, durch Stangen verbunden und Scharniere auf dem Flügel an einem Punkt zwischen dem Flügel Druckzentrum und einer Hinterkante, und die Schlitten auf dem Ring Taumel, mit der Windturbine mit einer Ringmaschine umfasst, die Exzentrizität der auf der Welle des Windrades Rings relativ ändern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Energietechnik zu wickeln, und zwar bei einer Windturbine mit vertikaler Drehachse.

Bekannte Rotor der Windturbine eine vertikale Welle aufweist, die radial Jochs sind Rotationsklinge axial Scharniere und der Scharnierachse in der Umfangsrichtung geneigt förmig in der gleichen Richtung, und die Welle einen Radius kleiner als der Abstand von seiner Achse zu der proximalen Kante jedes Flügels auf jeder der Positionen des letzteren ( cm. SU, 1645602 A1, Kl. F 03 D 7/06, 30.04.1991).

Der Nachteil der vorgeschlagenen Konstruktion ist ein kleiner Kapazität Rotor Design-Komplexität und geringe Zuverlässigkeit, wenn ein plötzlicher Windstoß wegen der großen Anzahl von Teilen ungeschützt bewegen.

Bekannten Windturbine mit einem Windrad hinter dem Kopf angeordnet ist mit Schaufeln auf einer Welle mit der Möglichkeit der Abweichung von der Ebene der Propellerrotations unter der Einwirkung von Wind montiert und mit einem Synchronisationsmechanismus versehen gefederten Hülsen. Außerdem Klingen zur Mittelebene Gruppe in zwei symmetrisch kombiniert werden, von denen jeder mit einem Halbkreis versehen ist, und ist schwenkbar mit den Druckschienen verbunden sind auf einer gemeinsamen Welle durch den Motor montiert sind und den Gelenkmechanismus ist mit einem Start versehen und zu stoppen.

Der Nachteil ist, schlechte Zuverlässigkeit und die Design-Komplexität.

Bekannte Windturbine mit einer Welle mit daran befestigten umfassend durchquert Flügel Suspension (siehe. RU, 2042044 C1, cl. Die F 03 D 3/00, 1995.08.20), als Prototyp genommen.

Nachteile sind die geringe Zuverlässigkeit der Windmühle bei plötzlichen Änderungen der Windgeschwindigkeit, die Design-Komplexität und die Unfähigkeit, ein Drehmoment auf die Generatorwelle zu ändern, falls erforderlich.

Das technische Ergebnis besteht darin, die Energieeffizienz der Wind zunimmt, Design vereinfachen und Windturbine Zuverlässigkeit (Windmühle) verbessern wird dadurch sichergestellt, dass die Windturbine eine Welle mit daran befestigten durchquert die Aufhängung der Flügel umfasst, gemäß der Erfindung hat eine Traktionskontrolle Flügel und einen Generator, und die Flügel Windmühle mühle~~POS=HEADCOMP angelenkt an dem Punkt zwischen der Vorderkante des Flügels und der Druckmittelpunkt und mit der Taumelwindmühle mühle~~POS=HEADCOMP an den Enden der Achsen durchlaufen, auf der Welle der Windenergieanlage bestehend aus einem Ring, verbunden durch Stangen und Scharniere auf dem Flügel an einem Punkt zwischen dem Flügel Zentrum des Drucks und ihrer Hinterkante, und die Schlitten Ring auf die Taumelscheibe und die Windturbine besteht aus einem Ringmaschine, ändern Sie die Exzentrizität des Rings relativ zu der Welle der Windmühle mühle~~POS=HEADCOMP.

Taumelgetriebelosen Windturbine ferner eine Wippe für eine Reihe von Flügelstangen an der Taumelring aufweist, hing der Ring Taumelscheibe auf der Windmühle Welle den Neigungswinkel zu ihm, und die Höhe der Position auf der Welle zu variieren.

Quert Flügel Aufhängung eine Schwenkachse auf dem Flansch Windmühle aufweist.

Traktionstaumelzwischenstangen um die Windmühlen zur Synchronisation der Bewegung der Welle zu durchqueren, verbunden sind.

Flansch auf der Welle Windturbine gepflanzt, die ein Gewinde aufweist, und die Taumelring Windmühle über dem Flansch Aufhängung Traverse Flügeln.

Windmühle mühle~~POS=HEADCOMP Windmühle mühle~~POS=HEADCOMP
Windmühle mühle~~POS=HEADCOMP

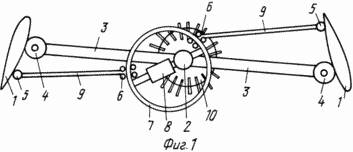

Fig. 1 zeigt eine Gesamtansicht einer Windmühle mit Flügeln in einer Arbeitsposition und einem Generator.

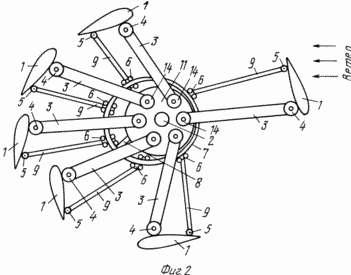

Fig. 2 - Windkraftanlage mit einem Maschinenring, ändern Sie die Exzentrizität des Rings relativ zu der Welle der Windmühle.

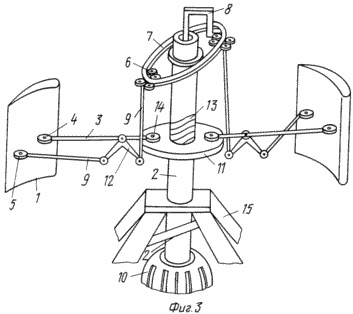

Fig. 3 - Windkraftanlage (Gesamtansicht) mit zusätzlichen Rocker und Generator.

Turbine umfasst Flügel 1, die Welle 2, das Joch 3 -Suspension der Flügel 1, das Scharnier 4 -Suspension Gelenk 5 des Flügels 1 und der Stab 9, der Schlitten 6, der Taumelring 7 Antrieb 8 des Rings 7, Traktions- 9, Steuerflügel 1 und dem Generator 10, und Ring 7 Maschinenantrieb 8, die Exzentrizität des Rings 7 relativ zu der Welle 2 Windmühle mühle~~POS=HEADCOMP zu ändern, ändern Sie die Winkel des Flügels 1 bei unterschiedlichen Werten und damit den Wert der Windmühle mühle~~POS=HEADCOMP Leistung beeinflussen.

Traversen 3 -Suspension Flügel 1 weist eine Schwenkachse auf dem Flansch 11 der Welle 2 Windmühle.

Antrieb 8 skew Windmühle Maschine weist ferner einen Kipphebel 12 für Verbindungsstangen 9 Flügel 1 mit dem Taumelring 7 mit 7 Schärmaschine Ring hing an der Windmühle Welle 2 mit der Fähigkeit, den Neigungswinkel dazu, und der Höhenposition der Welle 2 zu ändern.

Der Flansch 11 an der Welle 2 Windturbine pflanzte einen Faden 13 und ein Scharnier 14 Suspension mit. Für die Unterstützung auf dem Boden ist es eine Windmühle Bauernhof 15.

Windturbine arbeitet wie folgt. Wind Einwirken auf den Flügel 1, bringt sie in eine Drehung, die über die Aufhängungs traverse Flügel 3 1 über Gelenke 4 an den Stäben 9 und auf die Windmühle Welle 2 übertragen wird.

Wings 1 mit der Antriebstaumelscheibe 8 verbunden durch eine Windmühle Stange 9 und dem Schlitten 6. Die automatische Skew durch die Exzentrizität des Rings 7 ändert, ändert sich der Einbauwinkel Flügel 1 in den Wind, eine Erhöhung der Größe der Exzentrizität der Welle 2 in Bezug auf die Windmühlenflügel nämlich, wobei 1 ein upwind stromabwärts einen bestimmten Winkel entfaltet, 2 in eine Drehung der Welle sich ergebende, mit dem Generator 10 verbunden ist und somit einen Windmühlenflügel hergestellt mechanische Rotationsenergie in elektrische Energie durch den elektrischen Generator 10, die an den Verbraucher geht erzeugt umwandelt. In dem Fall, wenn die Flügel entlang des Strömungs 1 installiert d.h. wenn der Einfallswinkel gleich 0 ist, eine Windturbine arbeitet und somit ist es geschützt gegen Überlast und plötzliche Windböen.

Auf der Windmühle Welle 2 gepflanzt Flansch 11 über ein Gewinde 13. Im Falle von plötzlichen Veränderungen in Flansch Windkraft 11 bewegt sich entlang der Gewindegänge 13 auf, um den Anstellwinkel der Flügel 1 Windmühle zu ändern und verringert Drehmoment. In der Rückwärtsbewegung des Flansches 11 nach unten Drehmoment steigt.

FORDERUNGEN

1. Windturbine mit einer Welle mit daran befestigten Traversen Suspension Flügel, dadurch gekennzeichnet, dass ein Schuberzeuger und Steuerflügel, Windrad Flügel an den Enden der Querachse zwischen der Vorderkante des Flügels und dessen Druckzentrum und verbunden mit der Taumelwindmühle an einem Punkt angelenkt ist, bestehend aus einem Ring auf der Welle der Windturbine, durch Stangen und Gelenke auf dem Flügel an einem Punkt zwischen dem Druckzentrum des Flügels und der Hinterkante und Wagen auf dem Ring der Taumelscheibe und die Windturbine besteht aus einem Ringmaschine, ändern Sie die Exzentrizität des Rings relativ zu der Welle der Windmühle mühle~~POS=HEADCOMP verbunden.

2. Turbine nach Anspruch 1, dadurch gekennzeichnet, dass die Antriebsmaschine Windmühle Ungleichgewicht weiter rocker Stange zur Verbindung mit dem Ringflügel Taumelscheibe umfasst, wobei der Schwenkring an der Windmühle Welle aufgehängt den Neigungswinkel zu verändern, dazu und einer Höhenposition der Welle.

3. Windturbine nach Anspruch 1, dadurch gekennzeichnet, daß die Suspension Traversen Flügel schwenken am Flansch Windmühle aufweist.

4. Windturbine nach den Ansprüchen von 1 bis 3, dadurch gekennzeichnet, daß die Stäbe mit der Taumel verbunden sind Zwischenstangen durchqueren Bewegung um Windmühle Welle zur Synchronisation.

5. Windturbine nach den Ansprüchen 1 bis 4, dadurch gekennzeichnet, dass der Flansch an der Windmühle Welle gepflanzt wird ein Gewinde und die Taumelscheibenring ist über dem Flansch Windmühle Suspensionstraverse Flügeln.
