Erfindung
Russische Föderation Patent RU2168061

elektrische Anlage

elektrische Anlage

Name des Erfinders: Korotya Boris V. (UA); Kryzhov Harold P. (UA)
Der Name des Patentinhabers: Korotya Boris V. (UA); Kryzhov Harold P. (UA)
Adresse für die Korrespondenz:
Startdatum des Patents: 1999.06.15

Die Erfindung bezieht sich auf das Gebiet der elektrischen Leistung und wird für die Stromerzeugung mit alternativen Quellen, nämlich die Strahlungsenergie der Sonne und Luftströmungen eingesetzt. Das technische Ergebnis besteht darin, das Anwendungsgebiet und unabhängige Installation des Vorhandenseins von Winden in expandierenden, dadurch sichergestellt, dass in dem Kraftwerk eine Einheit aus mechanischer Energie in elektrische Energie umzuwandeln mit daran befestigten einen elektrischen Generator und einen Block Umwandlung von Strahlungssolarenergie in mechanische Energie durch Wärme, gemäß der Erfindung eine zweite der Blöcke als vertikal montiert Rohr mit variablem Querschnitt mit der Ausdehnung der oberen und unteren Abschnitte und Verengung in der Mitte des Rohres ausgebildet ist, wird das Rohr aus zwei verschiedenen Materialien auf der Längsebene des Rohrs gestapelt gemacht, von denen eine transparent ist, und die andere an der Innenfläche der höchste Grad der Absorption von Strahlungsenergie, wobei die Einheit mechanische Energie in elektrische Energie umzuwandeln ist, in der Form eines Rahmens mit den Schaufeln einer Windturbine und in der am meisten verengte Abschnitt des Rohres mit der Orientierung der Schaufeln senkrecht zur Rohrachse angeordnet, die Anlage als Ganzes an der Stelle mit den günstigsten Bedingungen für die Beleuchtungsröhre Sonne eingestellt ist und der transparente Teil wird in Richtung der Sonnenstrahlen ausgerichtet.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der elektrischen Leistung und wird für die Stromerzeugung mit alternativen Quellen, nämlich die Strahlungsenergie der Sonne und Luftströmungen eingesetzt.

Es gibt Geräte, die Solarenergie nutzen, wie zum Beispiel Solarheizungen, deren Einzelheiten in des Autors Zertifikat UdSSR N SU 1615484 A1 (ICI-5 F 24 J 2/10) gegeben sind, die dazu ausgebildet ist Solarenergie zu nutzen, um Wärme. Es besteht aus einem festen halbkugeligen Spiegelreflektor und eine feste Wärmesenke und kontrotrazhatel in Form eines Kugelsegmentes.

Jedoch kann eine solche Vorrichtung nicht direkt als Kraftwerk verwendet werden.

und an Kraftwerke bekannt, die die Energie der natürlichen Luftströmungen (Wind) in Strom umwandeln, deren Daten in den Patenten der Ukraine und Copyright-Zertifikate der UdSSR gegeben sind. Zum Beispiel im Bulletin der Ukraine "Promyslova vlasnict" (Industrial Property) N 2-94 fünf Patente von demselben Autor (Budrevich Czeslaw Constantine Albinovich) N 1594 (MKI-4 F03D 1/06, Windkraftanlagen) veröffentlicht; N 1597 (MCI-5 F 03 D 3/02, Windkraftanlage); N 1592 (MKI-4 F 03 D 5/02, Windkraftanlagen Ch-K.A.Budrevicha); N 1598 (MKI-4 F 03 D 7/02, Windkraftanlagen); und N 1593 (MKI-4 F 03 D 5/02, Windkraftanlagen) und andere.

Bekannt und Kraftwerk zur Energiegewinnung aus natürlichen Luftströmungen (Wind) in Strom umzuwandeln, wie in dem Patent der Ukraine N 21028 A, IPC-5 F 03 D 1/00 ​​beschrieben. Elektrische Anlage enthält ein Windrad kinematisch mit der Zapfwelle verbunden ist mit einem Generator und Getriebe auf der Säule oder Mast befindet.

In all diesen Vorrichtungen zum Umwandeln von Windenergie in elektrische Energie angelegt Windturbine, die einen Stützmast und darauf Verkleidungsrahmen angeordnet aufweist, die mit Schaufeln oder Windrades ist kinematisch mit der Zapfwelle gekoppelt ist verbunden mit einem elektrischen Generator. Diese Geräte sind einer der Hauptbestandteile eines Kraftwerks, die Windkraft als eine natürliche Luftströmung verwendet wird, aber diese Anordnung ist sperrig und ist weitgehend abhängig von der Anwesenheit von Wind und Öffnungsflächen.

und Entlüftungseinrichtungen bekannt zu verwenden, um einen Austausch von Luft (Ventilation) zu schaffen. Solche Vorrichtungen sind insbesondere im Amtsblatt "vlasnist Promyslova" in vielen Literatur- und Patentquellen beschrieben N 2-94 und N 3-94 (im staatlichen Register der Ukraine eingetragen). Zum Beispiel können Daten auf dem Beatmungsgerät einen Stapel umfassend über der Dunstabzugshaube montiert ist, eine radiale Auswerfer Kanälen (Patent der Ukraine N 1554, MKI-4 F 24 F 02.07. Lüftungsgerät) oder flexible Lüftungsluftkanal, bestehend aus getrennten Abschnitten , von denen jede einen Rahmen und eine flexible Membran (Patent der Ukraine N 1556 MKI-4 F 24 F 13/02. flexible Lüftungsluftlinie).

Allerdings sind diese Geräte entwickelt Belüftung zu schaffen, und kann nicht direkt als Kraftwerk verwendet werden.

Es gibt Geräte entwickelt Traktion zu verbessern, zum Beispiel, aufgenommen zur Prüfung und im Bulletin (Ukraine) N 3-94 Anwendung N 94020502, MCI-5 F 02 K 1/00, F 02 K 9/00 der Zentrifugalkraft Traktionsenergietechnik und Prokhvatilova veröffentlicht z., die an der Düse einer Quelle der Fluidströmung besteht.

Jedoch ist diese Vorrichtung selbst erfordert einen zusätzlichen Energieaufwand und kann nicht direkt als Kraftwerk verwendet werden.

Der nächste in technische Wesen der beanspruchten technischen Lösung ist das Kraftwerk nach dem deutschen Patent (siehe. DE 4104770 A1, Kl. F 03 D 9/00, 20.08.1992), die einen Block damit verbundenen Energie in elektrische Energie mit einem elektrischen Generator Umwandlung mechanischer umfasst, und Sunblocker Umwandlung von Strahlungsenergie in mechanische Energie durch die thermische als Solarzellen konfiguriert.

Dieses Gerät, das wie die vorherigen, nutzt in erster Linie natürliche Luftströmungen (Wind), und zu einem geringeren Abhängigkeit von der Verfügbarkeit von Wind in der Gegend und seiner Schließung ist auch die Strahlungsenergie der Sonne, die durch Sonnenkollektoren. Allerdings ist dieses Gerät nicht die volle Unabhängigkeit von Windströmungen schaffen, die in der Anwendung bis zu einem gewissen Einschränkung führt.

Zusätzlich werden alle oben erwähnten Vorrichtungen werden hauptsächlich für Industrieanlagen vorgesehen. Zur gleichen Zeit gibt es einen großen Bedarf an Stromquellen, die verwendet werden könnten, und auf Haushaltsebene, wie die Macht der kleinen Stände, Gärten etc.

Die Grundlage der technischen Lösung die Aufgabe gegeben - eine ressourcenschonende Kraftwerk zu schaffen, die Elektrizität, die durch die Nutzung alternativer Energiequellen bietet und somit sowohl in der Industrie und für häusliche Zwecke verwendet werden, oder als Backup-Stromverbraucher. Zur gleichen Zeit, im Vergleich mit dem Prototyp bekommt Erweiterung Anwendungsaufgabe, völlig unabhängig von den Winden in der Region und ihrer Schließung.

Das Problem wird dadurch gelöst, dass das Kraftwerk ein Block Umwandlung mechanischer Energie in elektrische umfasst dazu einen elektrischen Generator verbunden ist, und einen Block Umwandlung von Strahlungsenergie der Sonne, als vertikal montiert Rohr mit variablem Querschnitt ausgebildet, wobei die Ausdehnung der oberen und unteren Abschnitte und in den mittleren Teil des Rohres verengenden ist das Rohr aus zwei unterschiedlichen Materialien gestapelt auf der Längsebene des Rohres, von denen eine transparent ist, und die andere mit der inneren Oberfläche mit dem höchsten Grad der Absorption von Strahlungsenergie aus. Einheit mechanische Energie in elektrische Energie umzuwandeln ist als Rahmen mit Schaufeln ausgelegt und in der am meisten verengte Abschnitt des Rohres mit der Orientierung der Schaufeln senkrecht zur Rohrachse angeordnet. Die gesamte Vorrichtung ist in einem Ort installiert, wo die günstigsten Bedingungen für die Sonnenlichtleiter vorgesehen, wobei der transparente Teil in Richtung der Sonnenstrahlen ausgerichtet ist.

Außerdem wird für eine maximale Effizienz der Anlage, wobei der untere Abschnitt des Rohrs mit einer Bodenfläche aus einem Material ähnlich dem Material des Rohres gegenüber dem transparenten Teil gedeckt ist - nämlich das Material mit dem höchsten Grad der Absorption von Strahlungsenergie. Von dem unteren Rand des transparenten Abschnitts des Rohrs eine Öffnung zwischen dem unteren Rohrabschnitt und schräg in einer Richtung von der oberen Öffnung durch den transparenten Teil des Rohres bis auf die gegenüberliegende Seite des Rohres gebildet wird. Der höchste Wirkungsgrad kann bei einem Neigungswinkel o 30-40 erhalten werden. Darüber hinaus wird durch den Scheitelwinkel (Boden des Röhrchens gegenüber dem transparenten Teil der) die absorbierende Oberfläche in Form von einer oder mehreren Plattformen in etwa senkrecht zu den Strahlen der Sonne angeordnet ist.

Darüber hinaus ist für eine effizientere Nutzung in einem Takt Installation unzureichender Tageslicht Heizung, vor allem nachts, kann in der Unterseite des Rohres weiter installierten Brenner, der weiter den Schub in dem Rohr verbessern kann.

Das Wesen der Erfindung wird durch die Zeichnung erläutert, die zeigt:

elektrische Anlage

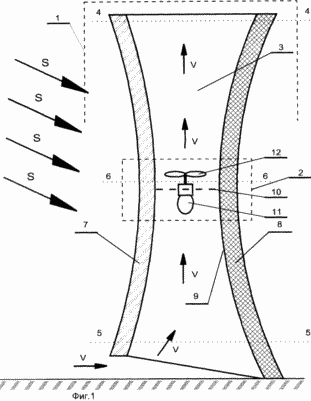

  • Abbildung 1 - eine allgemeine Ansicht der Vorrichtung im Schnitt;

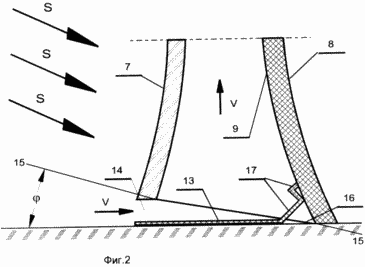

  • Abbildung 2 - Ausführung des unteren Teils der Anlage (Abschnitt);

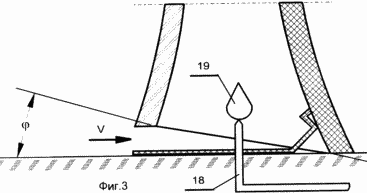

  • Fig. 3 - Ausführung des unteren Teils der Pflanze mit zusätzlichen Elementen.

Fig. 1 ist eine perspektivische Ansicht einer elektrischen Anlage, die eine Einheit von Strahlungssolarenergie-Umwandlungseinheit 2 und zum Umwandeln von mechanischer Energie in elektrische Energie umfasst. Block 1 ist als vertikal montierten Rohr 3 mit einem Verlängerungs variablem Querschnitt in der Oberseite 4 und Unterseite 5 und sich verjüngende Abschnitt in dem Mittelteil 6 des Rohrs 3. Das Rohr 3 ausgebildet ist, aus zwei Teilen 7 und 8 der Längs sostykovanyh Rohrabschnitt 3.

Teil 7 ist aus transparentem Material wie transparentem Glas oder Fiberglas, und das andere Teil 8 mit einer Innenfläche 9 mit dem höchsten Grad der Absorption der Strahlungsenergie gebildet wird, beispielsweise schwarzer Farbe bemalt usw. Block 2 wandeln mechanische Energie in elektrische Energie in der am meisten verengte Abschnitt 6 des Rohres angeordnet ist, 3. Die Einheit 2 umfasst einen Grundrahmen 10, auf dem angebracht ist, einen elektrischen Generator 11, dessen Welle (direkt oder über ein Untersetzungsgetriebe) sind Windturbinenschaufeln 12 verbunden Die Turbine 12 ist so ausgerichtet, Weise, dass die Blätter senkrecht zur Achse des Rohrs angebracht sind, 3. die gesamte Vorrichtung an einem Ort installiert ist, wo die günstigsten Bedingungen für die Sonnenlichtleiter vorgesehen ist, während es transparente Teil 7 in Richtung auf den Sonnenstrahlen ausgerichtet ist, die, wie dargestellt, sind Pfeile S.

Fig. 2 zeigt ein Ausführungsbeispiel eines Bodens in dem Installationsabschnitt, wobei das Rohr 3 (mit einem transparenten Teil und einen opaken 7 - 8) mit dem Boden 13 der Materialoberfläche mit dem höchsten Grad der Absorption von Strahlungsenergie abgedeckt ist; von dem unteren Randabschnitt 7 des transparenten Rohrs 3 mit einer Öffnung 14 zwischen dem Boden des Rohrabschnitts 13 und 15-15 geneigt in Öffnungsrichtung durch den transparenten oberen Ende des Rohres nach unten zur gegenüberliegenden Seite des Rohres in einem Winkel ausgebildet ist Der optimale Wert davon liegt im Bereich von 30-40 o, und von dem Scheitelpunkt 16 wird die absorbierende Oberfläche in Form von einer oder mehreren Plattformen 17 befindet sich etwa senkrecht zu den Strahlen der Sonne S. gemacht

Fig. 3 zeigt eine mögliche Ausführungsform der Unterseite des Geräts, wenn der Boden des Brennerrohres 18, ferner installiert ist.

Betrieb der Vorrichtung ist in der Figur erläutert. 1. Die Strahlen der Sonne Lichtleiter (als Pfeil S gezeigt) 3 und durch seine transparente Teil 7 Pass an der Innenseite des Rohres 3 auf der gegenüberliegenden Seite der Oberfläche erreicht 9 8 3 Rohr werden die Sonnenstrahlen absorbiert, so dass die Strahlungsenergie der Sonne in Wärme umgewandelt wird. 9 wird die Oberfläche erwärmt, was wiederum die Umgebungsluft in dem Rohr erwärmt. Die erwärmte Luft in dem Rohr in seiner Strömung entlang der Leitung 3 nach oben zur Schaffung führenden (durch den Pfeil V angedeutet). Somit wird die Strahlungssolarenergie in mechanische Energie umgewandelt Luft des Bewegens (sog Traktions Combustion). Block 2 empfängt den Luftstrom und Energie eine Windturbinenschaufel 12 treibt den elektrischen Generator 11. Als Ergebnis verwenden, ermöglicht es die vorgeschlagene Einrichtung elektrische Energie zur Erzeugung von Strom, den Einsatz alternativer Energiequellen, vor allem Energie in bewegter Luft Rohre (Traktion) verbesserte Wirkung von Strahlungsenergie Sonne. Strom aus solchen Anlage hängt Rohrgrößen (Höhe und Querschnitt) und die Intensität der Sonnenstrahlen, die auf der aktiven Fläche des absorbierenden Teil des Rohres fallen.

Arbeiten zusätzliche Elemente im unteren Teil der Vorrichtung angeordnet dargestellt ist. 2. Wenn die Decke Boden des Rohrbodens 13 mit einer erhöhten aktiven Oberfläche luchepogloschayuschey Oberfläche. Mit dem gleichen Zweck gemacht Plattform 17, die auf der einen Seite geschlossen ist ineffizient spitzen Winkel nahe dem Punkt 16, und auf der anderen Seite, wenn man diese Bereiche installieren senkrecht zu den Sonnenstrahlen Hilfe die Konzentration der Sonnenstrahlen in diesem Teil der Oberfläche zu erhöhen, so dass ihre Temperatur ansteigt. Dies verbessert die Effizienz der Installation. Wenn diese Luftzufuhr durch die Öffnung 14, der Winkel erhöht Es wird groß, was den Widerstand am Einlass verringert. Jedoch verringert dies die effektive Höhe des Rohres, das Leistungseinstellungen zu senken führt. Der optimale Wert des Neigungswinkel innerhalb von 30-45 o, wenn der Eingangsabschnitt weiterhin leicht die Erhöhung des Wirkungsgrades und Verringerung der effektiven Höhe des Rohres beeinflussen erhöhen , ist nicht signifikant.

Darüber hinaus ist für eine effizientere Nutzung in der Installation von ungenügender Sonneneinstrahlung Stunden Erhitzen, besonders nachts, kann das Gerät an der Unterseite des Brennerrohres angeordnet werden ergänzt, was den Schub in dem Rohr erhöhen können. Arbeits zusätzliche Elemente erläutert in Fig. 3, die zeigt, dass, wenn sie von der Sonne erwärmt ist unzureichend, um die Luftstromleistung (Schub) durch den Brenner zu erhöhen, 18 zu den geringen Mengen an Kraftstoff zugeführt werden kann, die (Flamme bei Bezugszeichen 19 gezeigt) erzeugt erhöhte Traktion brennt.

Somit erlaubt die vorgeschlagene Einrichtung elektrische Energie zur Erzeugung von Elektrizität durch die alternativen Energiequellen verwenden, und somit können sowohl in der Industrie verwendet werden, und für den häuslichen Gebrauch. Es kann besonders nützlich sein, es zu verwenden, um Kunden in einem Abstand von den vorhandenen elektrischen Netzen oder als Backup-Stromverbraucher zu beliefern.

FORDERUNGEN

1. Kraftwerk, umfassend die Umwandlungseinheit mechanische Energie in elektrische Energie mit einem elektrischen Generator mit diesem verbundenen und eine Umwandlungseinheit Solarstrahlungsenergie in mechanische Energie durch Wärme, dadurch gekennzeichnet, dass der zweite der Blöcke als vertikal ausgebildet ist, montiert Rohrabschnitte abwechselnd mit Expansion der oberen und unteren Abschnitte und Verengung in der Mitte des Rohrs wird das Rohr aus zwei verschiedenen Materialien auf der Längsebene des Rohrs gestapelt sind, von denen eine transparent ist und die andere mit der inneren Oberfläche mit dem höchsten Grad der Absorption von Strahlungsenergie, wobei die Einheit mechanische Energie in elektrische Energie umzuwandeln ist, in der Form eines Rahmens mit Klingen Windturbine und wird in der am meisten eingeschnürten Teil des Rohrs mit der Orientierung der Schaufeln senkrecht zur Rohrachse und die gesamte Anlage platziert ist an einem Ort mit den günstigsten Bedingungen für die Beleuchtung des Rohres durch die Sonne und der transparente Teil in der Richtung der Sonnenstrahlen ausgerichtet eingestellt.

2. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass der untere Teil des Rohrs mit einer Bodenfläche des Materials mit dem höchsten Grad der Absorption von Strahlungsenergie von einem unteren Randabschnitt des transparenten Rohres ein Loch weg in einer Richtung zwischen dem unteren Rohrabschnitt und geneigt ausgebildet abgedeckt ist aus oberen Löcher von dem transparenten Teil des Rohres bis auf die gegenüberliegende Seite des Rohres in einem Winkel von 30-40 °, und der Winkel von der oberen Oberfläche des Absorptionsmittels in der Form von einer oder mehreren Plattformen in etwa senkrecht zu den Strahlen der Sonne angeordnet ist.

3. Vorrichtung nach Anspruch 1, dadurch gekennzeichnet, dass der Boden des installierten Brennerrohr Traktion während der Stunden der Erwärmung nicht ausreichend Sonnenlicht zu verbessern.
