Erfindung
Russische Föderation Patent RU2182674
GELIOVETROSTANTSIYA
Name des Erfinders:
Der Name des Patentinhabers: Gosenergonadzor Amt der Region Astrachan
Korrespondenzanschrift: 414022, Astrachan-, ul. Star, 47, korp.5 Management "Astrahangosenergonadzor"
Startdatum des Patents: 2000.04.18
Die Erfindung bezieht sich auf das Gebiet der Wind- und Solarenergie und Strom betrifft, mit mehreren Solarzellen und Windräder. Das technische Ergebnis besteht in der Energieproduktion zu erhöhen und die Zuverlässigkeit aufgrund der Tatsache erreicht, dass in geliovetrostantsii eine zentrale vertikale Welle aufweist, Solarzellen und Windkraftanlagen, gemäß der Erfindung an der Trommel durch in der gleichen Ebene angeordnet radial Brackets mit Windturbine Dreieck den Scheiteln befestigt der die Achse mit der Windturbine zugeordnet angebracht ist, mit ihren Schwanzteile starr in der aufrechten Position von Solarzellen befestigt sind, wobei die Pflanze selbst weiter geneigte Stangen bilden Spinne an den Stamm gebunden umfasst, und eine Stange Vierecks starr mit dem Schaft und der geneigten Stangen befestigt ist, Einrichtung des Solarpanels, Keystone und an den Stamm und die Seiten des Dreiecks, und auf die Seiten des Vierecks Stange - ihre Spitzen mit Schellen und die schrägen Seiten Batterieklemmen an den schrägen Stangen trapezförmigem Quer.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf das Gebiet der Wind- und Solarenergie und Strom betrifft, mit mehreren Solarzellen und Windräder.
Windpark bekannt, eine zentrale vertikale Drehwelle befestigt Arme in einer Ebene angeordnet sind daran radial, Kabel, Windkraftanlagen mit Flügelräder und ein Kugelgelenk Strecken, wobei jede Windturbine an der Halterung angebracht ist (siehe. SU 1456637 A1, Kl. F 03 D 1/02, 15.01.1991, 2 c.).
Die Nachteile von Windparks sind geringe Zuverlässigkeit und Effizienz, sondern auch die Komplexität des Designs.
Bekannte Windturbine mit einem vertikal Cantilever Schaufeln angeordnet sind, Wagen, Generatoren, Unterstützung, Crossbar mit Klammern mit dem Boden verbunden, Doppelgelenken mit zueinander senkrechten Achsen ist der Träger in Form eines Ringballon, Windturbine mit einem kreisförmigen geschlossenen Geleise ausgestattet, die filmisch Rad Karren verbunden ist (siehe. die SU, 1539384 A1, Kl. die F 03 D 5/04, 30.01.1990, 1, 3 Sek.).
Die Nachteile der Windturbinenkonstruktionen sind umständlich aufgrund der großen Anzahl von kinematischen Paare, geringe Effizienz und geringe Zuverlässigkeit.
Bekannte geliovetrostantsiya eine zentrale vertikale Welle, Sonnenkollektoren und Windkraftanlagen, die wesentlichen Merkmale der Erfindung als Prototyp genommen (siehe. DE DE, 3814200 A1, cl. Die F 03 D 3/00, 09.11.1989, 1, 5). .
Die Nachteile sind, geringe Effizienz geliovetrostantsii, sondern auch das Vorhandensein eines komplexen Systems von Windenergieanlagen Orientierung.
Das technische Ergebnis besteht in der Energieproduktion zu erhöhen und die Zuverlässigkeit aufgrund der Tatsache erreicht, dass in geliovetrostantsii eine zentrale vertikale Welle aufweist, Solarzellen und Windkraftanlagen, gemäß der Erfindung an der Trommel durch in der gleichen Ebene angeordnet radial Brackets mit Windturbine Dreieck den Scheiteln befestigt der die Achse mit der Windturbine zugeordnet angebracht ist, mit ihren Schwanzteile starr in der aufrechten Position von Solarzellen befestigt sind, wobei die Pflanze selbst weiter geneigte Stangen bilden Spinne an den Stamm gebunden umfasst, und eine Stange Vierecks starr mit dem Schaft und der geneigten Stangen befestigt ist, Einrichtung des Solarpanels, Keystone und an den Stamm und die Seiten des Dreiecks, und auf die Seiten des Vierecks Stange - ihre Spitzen mit Schellen und die schrägen Seiten Batterieklemmen an den schrägen Stangen trapezförmigem Quer.
 |
 |
 |

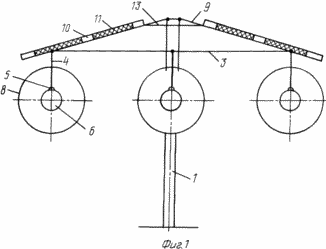

Geliovetrostantsiya 1 zeigt eine allgemeine Ansicht. Figur 2 zeigt eine Draufsicht ohne Sonnenkollektoren. 3 zeigt eine Draufsicht auf eine Solarbatterie. |
Geliovetrostantsiya umfasst eine zentrale vertikale Welle 1 befestigt daran über zwei radiale Klammern Dreieck 3, die an den Oberseiten der vertikalen Achse angebracht sind, 4 an dem hinteren vertikalen Windturbine 6, Schaufelrad angebracht Kugelgelenke 5 bis 6. Sonnenwindturbine 7 verbunden, durch 8 ausgerichtet ist, in Richtung Windströmung durch Windkraftanlagen um die vertikale Achse 6 4. Installation einer ungeraden Anzahl von Windturbinen 6 Drehen - 3, 5, 7, usw. - An den Ecken drei-, fünf-, Siebeneck deren gleichzeitige Schattierungs auszuschließen.
Kreuzen, bestehend aus geneigten Stangen 9, die an drei Seiten des Dreiecks und der Trommel 1, an der Oberseite seiner trapezSolarBatterie gestapelt 10 zu dem photoelektrischen Wandler 11. Die Solarzellen 10 Ecken angebracht sind, beispielsweise mit Hilfe von Klemmen 12, 13 auf die Schwenk Vierecks, die radial fest angebracht ist Stangen 14 auf den Zylinder 1 und den geneigten Stangen 9, der geneigten Seite 10 der Solarpaneele 15 auf die Joche 9 geneigten Stangen befestigt sind.
GELIOVETROSTANTSIYA funktioniert wie folgt
Airflow, In frontal auf den Flügelrades 8 6 Windenergieanlagen fließen, wodurch sie zu spinnen. Wenn Sie die Richtung des mit 8 Wind Windrad ändern Turbine 6 von 7 Solarkollektoren durch Kugelgelenke 5 in Bezug auf die vertikale Achse gedreht 4 und weiter zu entwickeln, beispielsweise elektrische Wechselstromleistung und Frequenz.
Sonnenkollektoren 7 und 10 durch Sonneneinstrahlung von Photovoltaik-Zellen 11 während der Tagesstunden wird ein elektrischer Gleichstrom verwendet erzeugen autonome Verbraucher mit Strom zu versorgen, das heißt Heizung und Warmwasser, Beleuchtung und Stromgeräten.
FORDERUNGEN
Geliovetrostantsiya mit einer zentralen vertikalen Welle, Solarzellen und Windkraftanlagen, dadurch gekennzeichnet, dass der Stamm der radialen Arme in einer Ebene mit der Windturbine angeordnet ist, befestigt Dreieck, an den Spitzen von denen Achsen befestigt sind, die mit der Windturbine, und ihre Schwanzteile starr befestigt aufrecht Solarzellen, während sich geliovetrostantsiya weitere geneigte Stangen, umfassend die Spinne bildenden, fest mit dem Zylinder und eine Stange Vierecks ist starr an dem Lauf und geneigten Stangen oberhalb der Teile Solarbatterien trapezoiden montiert und an dem Rumpf und den Seiten des Dreiecks, und auf die Seiten des Vierecks Stange - ihre Spitzen mit Schellen und die schrägen Seiten trapezBatterieKlemmen an den schrägen Stangen befestigt überqueren.
