Erfindung
Russische Föderation Patent RU2202048

Karussell Karussell Windrad und die Flügel des Windrades

Karussell Karussell Windrad und die Flügel des Windrades

Name des Erfinders: Brainstorming Alexander
Der Name des Patentinhabers: Ideenfindung Alexander
Korrespondenzanschrift: 347900, Region Rostow, Taganrog, st .. Lenin, 96, TSGPB sie. AP Tschechow, der Patentabteilung
Startdatum des Patents: 1998.02.17

Die Erfindung betrifft das Gebiet der Windenergie, insbesondere eine Windturbine mit einem Rotordrehachse rechtwinklig zur Windrichtung. Das technische Ergebnis besteht die Kapazität des Propellers in zunehmender Vergrößerung der Fläche der Klinge und abnehmender Pulsationen erhöhen Zuverlässigkeit, Vereinfachung der Konstruktion, sondern auch bei der Reduktion von Metall, wird durch die Tatsache vorgesehen, daß das Karussell propeller einer festen vertikalen Achse Rahmen schwingt umfasst, befestigt die Schaufel schwenkbar in mahah mit Anschlägen zusammenwirkt, die schwenkbar zyklisch und stoppt rotierenden Schaufeln auf mahah befestigt gemäß der Erfindung sind die Schaufeln planar und die Drehachse jedes Flügels teilt sie in ungleiche Teile zu flächen~~POS=TRUNC im Bereich von 10: 1 bis 3: 1. bei in diesem Karussell Propellerblätter, ein rechteckiges Blatt, umfassend zu der Achse verbunden ist, gemäß der Erfindung ist die Achse, auf dem Blatt fixiert mit zunehmender Entfernung von der Kante bis 1/3 ... 1/10 Klingenlänge.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Windenergie, insbesondere eine Windturbine mit einem Rotordrehachse rechtwinklig zur Windrichtung.

Bekannte Windturbinenlaufräder oberen und unteren Ebenen mit, darunter mit Anschlägen zwischen den Haltern und Klingen, von denen jede eine Komponente der Schaufeln angeordnet auf einer vertikalen Welle Halterungen befestigt. Die Räder drehen sich in entgegengesetzte Richtungen, während ein Steuerfunktionsgenerator Durchführung (siehe. SU 1622609 A1, Kl. F 03 D 9/00, 23.01.1991).

Diese Windkraftanlage hat einen geringen Wirkungsgrad, da Leistung der Windströmung auf nur einer Seite der Drehachse durch die Schaufel übertragen wird.

bekannt Windrad Karussell mit einer vertikalen Achse umfasst, auf dem Rahmen montiert schwingt Klingen zyklisch drehbaren mahah schwenkbar befestigt ist und mit Anschlägen und stoppt die Drehung der auf mahah festen Schaufeln ist, wobei die Klinge zur Achse (sm gebondet rechteckiges Blatt eines Rotationspropeller umfasst. SU, 1772407 A1, Kl. die F 03 D 3/00, 30.10.1992) sind die wesentlichen Merkmale für das nächste Analogon der Erfindung (Prototyp) angenommen.

Dieser Windrad hat eine geringe Zuverlässigkeit und bietet nicht die Abnahme der Drehmomentwelligkeit.

Das technische Ergebnis besteht die Kapazität des Propellers in zunehmender Vergrößerung der Fläche der Klinge und abnehmender Pulsationen erhöhen Zuverlässigkeit, Vereinfachung der Konstruktion, sondern auch bei der Reduktion von Metall, wird durch die Tatsache vorgesehen, daß das Karussell Rad auf einer vertikalen Achse Rahmen schwingt befestigt enthält, montiert die Klinge schwenkbar schwenkbar zyklisch mit Anschlägen in mahah Interaktion und -begrenzer Klinge drehbar auf mahah befestigt gemäß der Erfindung ist es in ungleiche Teile flächen~~POS=TRUNC die Drehachse jedes Flügels im Bereich aufteilt von 10: 1 bis 3: 1, und die Klingen sind flach, jedes swing starr miteinander horizontalen Balken und vertikalen Versteifungen verbunden ist, können die Klingen schwenkbar drehbar in den Platten starr befestigt in mahah montiert werden, kann jede Platte mehrere Klingen der Platten in mahah haben senkrecht eingebaut werden kann Ebene schwingen und jedes Schub und jede Drehbegrenzungsschaufel gesichert werden kann zwischen den horizontalen Balken schwingen und montiert parallel zu den Klingendrehachse, wobei der Wechselwirkungsbereich Anlage mit der Klinge in der Schwungebene und dem Wechselwirkungsbereich Rotationsbegrenzer Klinge mit der Schneide - in einer Ebene durch die Achse Drehflügel 90 o zur Schwingebene jedes Fokus und jeder Rotationsbegrenzer Klingen in dem Panel parallel zu den Klingendrehachse montiert ist , wobei der Wechselwirkungsbereich der Anschlag in der Ebene der Platte ist und die Fläche der Klinge Wechselwirkung mit dem Rotationsbegrenzer Klinge in einer Ebene durch die Drehachse verlauf Klingen 90 o zu der Ebene der Platte, im Bereich der Wechselwirkung mit der Blattführung und der Klingen Rotationsbegrenzer ist in einem Abstand von 0,5D 0,9D zu der Drehachse des Blattes liegt, wobei D - Abstand von der Drehachse es äußersten Kante von dieser Achse zu Blade während der Interaktion mit der Klingenanschlagbegrenzung tritt der Klinge über die Breite.

Im Drehpropellerblatt ein rechteckiges Blatt, umfassend zu der Achse verbunden ist, gemäß der Erfindung ist die Achse in einem Abstand von 1/10 bis 1/3 der Schaufellänge fixiert. Die Achse ist in Form von drei Stangen gelegt ist - auf der einen Seite des Blattes und zwei - an den anderen Enden der Stäbe außerhalb des Bogens in einer zylindrischen Hülse umschlossenen einen Innendurchmesser aufweist, der gleich 2R, wo - der Durchmesser der Stange. Stäbe werden auf den Oberflächen des Blattes befestigt ist, Profilplatten an dem Blatt befestigt.

Karussell Karussell Windrad und die Flügel des Windrades
Karussell Karussell Windrad und die Flügel des Windrades

1 zeigt ein Windrad Karussell, Ansicht von oben;

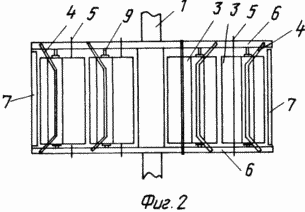

Abbildung 2 - Karussell Windrad, Seitenansicht;

Abbildung 3 - Rahmen Mahi mit Klingen in den Platten;

4 - Windrad mit den Platten senkrecht Mahama angebracht ist;

Abbildung 5 - Befestigung der Blattdrehung stoppt auf Mahe;

6 - Montieren Sie die Haltestellen;

7 - Drehflügelpropeller (Gesamtansicht);

8 - mit der Achse des Propellerblattes, in der Form von drei Stäben hergestellt, mittels Profilplatten befestigt (Schlitz);

9 - mit der Achse der Propellerflügel der drei Stäbe, fest mittels Profilplatten zusammengesetzt;

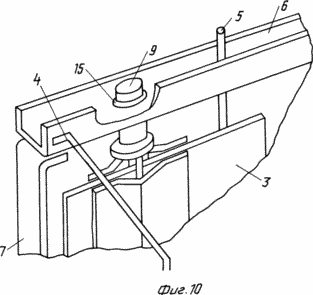

Abbildung 10 - eine Schaukel Flügelanordnung.

Das beanspruchte Karussell Windrad-Set umfasst eine vertikale Achse 1 radial Mahi mit 2 Klingen 3, 4 stoppt die Drehung der Klinge und stoppt 5. Jeder Mach 2 ist eine starre Rahmenkonstruktion der horizontalen Stangen 6 und 7 vertikale Kanten der Steifigkeit. Mahi Versteifungsstruktur 2 durch Befestigungsstreifen 8. mezhmahovymi Flachmesser 3 befestigt schwenkbar drehbar um die Achse 9 direkt auf horizontalen Stangen 6 oder in den Platten 10, fest verbunden mit bewegt 2. Panels verbunden werden 10 installiert werden kann Mach Ebene 2 und senkrecht zu ihnen, die Macht Propeller erhöht, ohne seinen Dimensionen wesentlich zu erhöhen. Begrenzern 5 und Platten 4 sind an den horizontalen Stangen 6 befestigt oder Platten auf den horizontalen Elementen 10 und weiter wirken als zusätzliche Aussteifungen. Die Anschläge 5 sind in mahah 2 befestigt, so dass ihre Bereich der Wechselwirkung mit den Messern 3 im Schwenkebene des Paneels 2 oder 4 Begrenzer 10. mahah in 2 fixiert, so daß ihre Fläche der Interaktion mit drei Klingen in einer Ebene liegen, durch die Drehachse Pass 9 in einem Winkel 90 o zur Ebene des Mach 2. die Klinge 3 mit einer rechteckigen Platte als drei Stangen 11 gebildet, die die Achse 9, 12, auf einer Seite des Blattes, von denen 11 und den beiden anderen angeordnet ist , umfasst , - wobei die anderen Enden der Stangen 12 über die Folie 11 platziert in Hülse 13 und die Stangen 12 sich auf der Oberfläche des Blechs 11 befestigt sind, mit der profilierten Platte 14 starr mit dem Bogen 11, beispielsweise Punktschweißen. Schwenk horizontalen Stange 6 und die Schaufel 3 in der Horizontalen ist, indem die vertikale Stange 6 erreicht, Öffnung 15, in der Hülse 13 eingesetzt ist.

Verwenden Anwendung Karussell Propeller die sequenzielle Position von Mach 2 zum Luftstrom 0-270 o betrachten. Bei Mach 2 Position 0-180 o 3 Klinge gedrückt gegen die Anschläge Luftströmung 5. Die Gleichförmigkeit des Drehmoments und der Verstärkung aufgrund der Tatsache , dass sie als Strömungsdruckkraft auf die Klinge 3 erzeugt wird, die größer ist, die näher an 90 ° Drehwinkel der Klingen 3 auf die Richtung des Luftstroms und der aerodynamischen Auftriebskraft (die mit dem Ansatz Neigungswinkel von 90 o abnimmt). Bei Mach 2 - Position gleich 180 o, 3 Klingen um die Achse gedreht 9 und, die sich auf den Führungen 4, besetzen eine Position mit einem Winkel von 90 ° in Bezug auf Mach 2. Wenn 180-270 o Klinge drehen Maha 3 dreht max 2 durch Anheben Montagekräfte Kraft- und Drehmoment Klinge drei von der Schwenkachse versetzt. Für Mach 2 270-360 o kann von 90 Verschiebung des Anschlags 5 des Blattes 3 von 0 bis 45 o in Bezug auf den Fehler 2. Um die Effizienz der Propeller und einem starken Anstieg der Wind verbessern kann automatisch der Installationswinkel Begrenzer 3 4 Flügel ändern bis 135 automatisch gezwungen o in Bezug auf die Fehler 2.

Bei hohen Leistungen erforderlich, die Abmessungen der Propeller an der Klinge zu erhöhen 3, die mit 10 in den Platten installiert sind, die in mahah 2 starr fixiert werden reduziert diese Konstruktion die Anforderungen an die Steifigkeit der Schaufeln 3 und 4 hält die Anschläge 5 und mit den gleichen Standardkomponenten für die Herstellung von Wind Räder mit unterschiedlichen Kapazitäten. Zusätzlich wurden 10 der Paneele senkrecht Mahama 2 und somit installiert werden kann Erhöhung der Größe des Windrades, ohne nennenswert eine deutliche Kapazitätserhöhung erreicht werden.

FORDERUNGEN

1. Das Karussell Windrades festen Rahmen auf der vertikalen Achse schwingt, umfassend schwenkbar an drehbaren mahah befestigt Klingen zyklisch ist und mit Anschlägen und stoppt die Drehung der auf mahah festen Blättern, dadurch gekennzeichnet, dass die Schaufeln planar und die Drehachse jedes Flügels sind teilt das in ungleiche Teile flächen~~POS=TRUNC im Bereich von 10: 1 bis 3: 1.

2. Windrad nach Anspruch Karussell. 1, dadurch gekennzeichnet, daß jede Schaukel einen starr miteinander verbundenen horizontalen Balken und vertikale Versteifungen aufweist.

3. Karussell Windrad nach Anspruch 1 oder Anspruch 2, dadurch gekennzeichnet, daß die Klingen in den Platten schwenkbar angebracht sind starr mahah fixiert.

4. Karussell nach Windrad nach Anspruch 3, dadurch gekennzeichnet, daß jede Platte mehrere Klingen aufweist.

5. Karussell Windrad nach Anspruch 3 oder Anspruch 4, dadurch gekennzeichnet, daß die Teilplatten senkrecht mahah Schwungebene installiert.

6. Karussell Windrad nach einem der Ansprüche 1 und 2, dadurch gekennzeichnet, daß jede Schub und jedes Stopperblattdrehung zwischen den horizontalen Balken montiert ist und der Schwenkflügel ist parallel zu der Drehachse angebracht, wobei der Bereich der Interaktion mit dem Schaufelanschlag in der Ebene der Schaukel ist, und dem Bereich, Interaktion mit Klinge Rotationsbegrenzer blade - in einer Ebene durch die Drehachse der Schaufel in einem Winkel von 90 o zu der Ebene schwingen verläuft.

7. Karussell Windrad nach einem der Ansprüche 3-5, dadurch gekennzeichnet, daß jeder Schub und jeweils mit dem Rotationsbegrenzer feststehende Klinge und die Platten parallel Messerdrehachse montiert, die Zusammenwirkungsbereich mit dem Anschlagblatt ist in der Ebene der Platte, und die Wechselwirkungsbereich des Schaufel Begrenzer Klinge rotation - in einer Ebene durch die Drehachse der Klinge vorbei in einem Winkel von 90 o zur Plattenebene.

8. Karussell Windrad nach Anspruch 6 oder 7, dadurch gekennzeichnet, dass der Bereich der Wechselwirkung mit der Blattführung und der Klingendrehbegrenzung in einem Abstand von 0,5D 0,9D zu der Drehachse des Blattes liegt, wobei D - Abstand von der Drehachse zu seiner entfernt von dieser Achse Rand, dem Abutment und der Interaktion stoppen mit der Klinge über die gesamte Breite des Blattes auftritt.

9. Karussellpropellerblatt ein rechteckiges Blatt zu der Achse verbunden umfasst, wobei die Achse auf dem Blatt mit zunehmendem Abstand vom Rand bis 1/3 ... 1/10 der Länge der Klinge befestigt ist.

10. Klinge nach Anspruch 9, dadurch gekennzeichnet, daß die Achse in der Form von drei Stangen ist, von denen einer auf einer Seite des Blattes angeordnet ist, und die anderen beiden auf der anderen Seite die Enden der Stäbe außerhalb des Bogens in einer zylindrischen Hülse umschlossenen einen Innendurchmesser aufweist, der gleich Wo 2R - Durchmesser Stange.

11. Klinge nach Anspruch 10, dadurch gekennzeichnet, daß die Stäbe auf den Oberflächen des Bleches befestigt sind unter Verwendung von Profilplatten, mit einer Folie versiegelt
