Erfindung
Russische Föderation Patent RU2218476

Windmühlen

Windmühlen

Name des Erfinders: Breusov Vladimir Petrovich; Viktor Yelistratov
Der Name des Patentinhabers: Breusov Vladimir Petrovich; Viktor Yelistratov
Korrespondenzanschrift: 196600, St. Petersburg, Pushkin, ul.Zheleznodorozhnaya, 40, kv.6, pat.pov. M.V.Kozlovu
Startdatum des Patents: 2001.10.01

Die Erfindung bezieht sich auf Windenergie und kann in Windturbinen mit einer Drehachse fällt mit der Windrichtung verwendet werden. Das technische Ergebnis besteht in der Effizienz der Anlage erhöht, dessen Metallverbrauch zu reduzieren und erhöhen Vielseitigkeit der Anwendung ist es durch die Tatsache sichergestellt, dass die Windenergieanlage umfassend vetrovosprinimayuschie Betätigungselemente auf montiert die horizontal angeordnete Welle Befindens und Generatorwelle und die an dem Stützelement, nach Erfindung vetrovosprinimayuschie Arbeitsgremien bestehen aus zwei symmetrisch identischen Schaufeln angeordnet sind, deren Mittellinien, die die Form einer Sinuswelle haben, die horizontale Achse der letzteren fällt zusammen mit der zentralen horizontalen Montageachse, einen vertikalen Schnitt der Klingen hat eine tropfen~~POS=TRUNC, mit einem stumpfen Enden zeigt auf den Generator Fluss und die Klingen durchgeführt fegen in Form eines Rechtecks langen Seiten durch konkave Kreisbögen mit gleichen Radien von Zentren in den zentralen Rechteck Achse ersetzt sind, installiert die Plattform , auf der die Basis der Schaufeln 90 o in bezug zueinander gedreht sind, und wobei die Achse der Messerbasis montiert auf gegenüberliegenden Seiten eine Seite einen spitzen Winkel mit der Unterlage durch die Lageranordnungen an einem Stützbogen montiert zu bilden, die auf einer anderen Lageranordnung, deren Achse ruht verläuft durch den Schwerpunkt der Anlage.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet von Windkraftmaschinen und bezieht sich auf eine Drehachse zusammenfällt mit der Windrichtung.

Bekannten reaktiven mit einer Turbine vertikalachsigen Wind einem Rotor auf einer vertikalen Träger montiert Schaufeln S-förmigen starr zwischen den Endscheiben, wobei der Rotor mit mindestens zwei feststehenden parallelen S-förmigen Klinge. Es ist mit zwei Rotoren montiert gestufte ausgestattet, wobei die Schaufeln des Rotors in einem Winkel von 90 o gegenüber den anderen Klingen (US Pat. 2.006.664 RF, F 03 D 03/00) angeordnet sind.

Die Nachteile dieser Vorrichtung sind die folgenden:

1. Bei dieser Anordnung der Schneiden werden nur 50% der Klinge ausgeführt werden.

2. Das Gerät benötigt keine zusätzlichen Geräte den Windrotor zu fahren.

3. In diesem Fall, wenn einer der Rotoren in den Wind gezeigt, ist der Wind eine weitere Behandlungszone. Folglich geringe Effizienz (Wirkungsgrad).

4. Installation von Metallverbrauch und funktioniert nicht auf niedriger Geschwindigkeit Winde.

Bekannte Installationswind eines Turms bestehend und darauf Wellen sich in der horizontalen Ebene in einem Winkel zueinander und montiert auf getrennten Wellen Windräder angeordnet sind, ist jede Welle mit seinen elektrischen Generator und Propeller angelenkt sind Doppel des elastischen Endlosband gebildet, in diesen Bereichen um 180 o und an dem Aufteiler mit der schiefen Ebene (US Pat. 2.002.104 RF, F 03 D 01/06) unterteilt.

Die Nachteile dieser Vorrichtung sind die folgenden:

Das Gerät arbeitet nur auf dem Träger und einer hohen bei hohen Windgeschwindigkeiten. Die Komplexität des Aufbaus und der hohen Metallgehalt.

Das nächste Analogon ist eine Windkraftanlage mit einem Windrad, umfassend, auf einer horizontalen Achse montiert ist, mit dem Permanentmagnetrotor verbunden ist, der einen kreisförmigen Stator mit Wicklungen umgibt, die Drehhülse, die an der gegenüberliegenden Seite der Antriebswelle und der Lenkvorrichtung auf den Wind befestigt sind. In diesem Fall sind der Stator und der Rotor auf einem Träger vertikal und koaxial mit ihm angeordnet ist, und über ihnen eine Eckumlenkung von dem Rotor zu dem Windrad. Zusätzlich umfasst Einheit einen Bremsbelag und einen Halter an der Unterseite des Trägers angebracht ist, an der Außenfläche des unteren Teils des Rotors abdeckt. Die Rückhalteeinrichtung ist unter der Unterkante der Propellerblätter angebracht. Die Windführungseinrichtung drehbar ist, in der Hülse in einem mobilen Kommunikations (Pat. 2.000.466 Russland, F 03 D 01/00).

Negative Aspekte der vorliegenden Erfindung ist wie folgt:

Die Komplexität der Konstruktion, damit eine geringe Zuverlässigkeit. Große Metallverbrauch, geringe Effizienz der Windenergie, hohe Intensität akustisch. Das Gerät ist nicht in der Lage bei geringen Windgeschwindigkeiten zu betreiben.

Gegenstand der Erfindung - die Windkraftanlageneffizienz mit der Möglichkeit der schwachen Winde bis 2 m / s mit einer Reduktion von Metallverbrauch zu erhöhen und erhöhen seine Vielseitigkeit in der Anwendung.

Diese Aufgabe wird durch die Tatsache erreicht, dass die Windenergieanlage mit vetrovosprinimayuschie Betätigungselemente auf der horizontalen Achse ist und einen Generatorrotorwelle, auf dem Trägerelement, vetrovosprinimayuschie Arbeitselemente, deren Mitte symmetrischen und identischen Klingen gelegen montiert, um die Form einer Sinuskurve aus zwei Schnitt aufweist und ihre horizontalen Achsen zusammenfallen mit der horizontalen Mittelachse der Anlage, und der vertikale Abschnitt der Klinge hat eine tropfen~~POS=TRUNC stumpfen Enden, die zur Bildung der Windströmung und fegen Blätter sind in der Form eines Rechtecks ​​gerichtet sind lange Seiten durch konkave Kreisbögen mit gleichem Radius von beiden ersetzt werden Bereiche und die Mitte auf der Mittelachse des Rechtecks liegt, an der gleichen Stelle , an dem die Blätter um 90 o zueinander, und die Mittelachse der Messerbasen installiert mit der gegenüberliegenden Seite der gleichen Plattform gedreht sind, einen spitzen Winkel bilden. Samen Bereich durch die Lageranordnung auf einem Trägerbogen befestigt, der auf einer anderen Lageranordnung anliegt, deren Achse durch den Mittelpunkt der Schwerkraft der Windkraftanlage.

Die neuen wesentlichen Merkmale sind:

1. Vetrovosprinimayuschie Arbeitsgremien aus zwei symmetrischen identischen Lamellen bestehen.

2. Mittellinie der Blätter sehen aus wie eine Sinuswelle, die letzte horizontale Achse zusammenfällt mit der Mittelachse des horizontalen Installation.

3. Der Vertikalschnitt der Klinge hat eine Tropfenform.

4. Sweep die Klinge in der Form eines Rechtecks ​​ist, die lange Seite ist durch einen konkaven Bogen mit gleichem Radius und Mittelpunkt auf der Mittelachse des Rechtecks ​​ersetzt.

5. Die Gründe , aus denen die Basis der Schaufeln um 90 o zueinander gedreht.

6. Die Mittelachse der Blattunterseiten mit der gegenüberliegenden Seite der gleichen Plattform installiert ist, einen spitzen Winkel bilden.

7. Anlagen durch Lageranordnungen sind auf der Basis Bogen montiert.

8. Arc ruht auf der Lageranordnung, deren Achse durch den Schwerpunkt der Windkraftanlage.

Diese wichtige neue Funktionen in Verbindung mit der bekannten möglichen ein technisches Ergebnis zu erhalten, in allen Fällen durch den Umfang der angeforderten abgedeckt.

Das technische Ergebnis.

Das Gerät arbeitet mit einem Wirkungsgrad von 52 bis 86 Prozent, die unter Verwendung eines Doppelwindströmung und die Verringerung der induzierten Widerstand der Blätter aufgrund ihrer tropfenförmigen, mit der Verwendung von sich aus das als Lift erreicht wird, um die Lagerbaugruppen zu entladen.

Der Aufbau und die gegenseitige Anordnung der Lamellen ermöglicht der Wind von 2 m / s fließt und erfordert keine Pre-Launch.

Installationsarbeiten hängt nicht von seiner Lage. So verwenden Sie die Windströmung Kontinuität zwei symmetrischen Schaufeln identisch angebracht ist, und deren Konfiguration kann Installation akustische Intensität (40 dB (Dezibel) bei 1400 U / min) zu reduzieren, da Drehmomente bei beliebigen zwei gleich weit entfernt von der Symmetrieachse der vertikalen Abschnitte angetroffen werden. Auf diese Weise können Sie die Anlage in dicht besiedelten Gebieten zu arbeiten.

Wenn Sie die Windrichtung ändern selbstjustierende in die optimale Richtung zu setzen.

Windmühlen

Bildmaterial ist wie folgt:

Abbildung 1 - Schematische Darstellung der Windkraftanlage.

2 - Scan-Blades.

3 - Vertikalschnitt der Klinge.

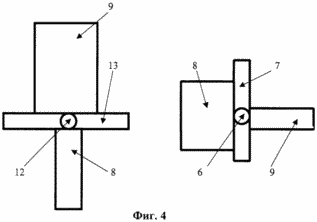

4 - die relative Position der Klingenbefestigungsstellen.

5 - die Projektion der Basen der Schaufeln an den Ort der Befestigung.

Windturbine besteht aus einer Basis des Bogens 1, die 2 auf dem Lageraufbau ruht, wobei die Mittelachse 3, die den Schwerpunkt der Anlage durchläuft 4. Bezugsbogen 1 von beiden Seiten durch die Lagereinheiten 5 gesetzt sind Welle 6 mit einer Plattform Befestigung 7 Klingen 8 und 9, mit die Mittellinie 10 und Strömungsgenerator 11, der einerseits, und die Welle 12 mit der Montageplattform 13 der Flügel 8 und 9 und der Generator-Rotor 14 auf der anderen Seite. Die Klingen 8 und 9 sind identisch und symmetrisch bezüglich der horizontalen Mittelachse der Anlage angeordnet ist. Durchschnittslinie 10 Klingen 8 und 9 haben die Form von Sinuswellen, die mit der horizontalen Mittelachse der Anlage horizontalen Achse zusammenfällt. Der vertikale Abschnitt der Schaufeln 8 und 9 eine Tropfenform haben, um stumpfe Enden zu den Strömungsformer 11. Scan Schaufeln gerichtet sind 8 und 9 in Form eines Rechtecks ​​ist, wird die lange Seite durch einen konkaven Bogen 15 mit dem gleichen Radius R und Mittelpunkt ersetzt wird, auf der Mittelachse des Rechtecks ​​liegt. 7 und Unterlage 13 , auf der die Basis 8 der Schaufeln eingestellt und 9 90 o gegeneinander verdreht. Die Mittelachse 16 und die Basis 17 der Messer 8 und 9 sind auf der gegenüberliegenden Seite von der Plattform 7 angebracht einen spitzen Winkel von der Installation der Blätter Y. Basen 8 und 9 auf den Boden 13 zu bilden - ähnlich.

Windturbine funktioniert wie folgt. Die Windströmung trifft auf den Generator Strömungs 1l, die es auf die Schaufeln 8 und 9. In der Luftströmung Strömungsschaufeln 8 und 9 ist ein Querschnitt, der Form hat eine tropfen sendet erzeugt Hoch- und Niederdruckzonen in dem Auftreten von Drehmoment ergibt, was zu den Klingen Rotation. Die sich ergebende Drehbewegung der Welle 12 wird 14 in elektrische Energie in einem Generator umgewandelt, wenn die Strömungsrichtung der Windenergieanlage Windwechsel ohne Werkzeuge mittels Strömungsgenerators 11 und der Form der Schaufeln in Richtung der Windströmung schwenkbar. Mit dem Durchgang der Klingen der Windströmung entsteht Aufzug, der die Belastung auf den Lagersystemkomponenten reduziert wird.

FORDERUNGEN

Windenergieanlage umfassend vetrovosprinimayuschie Betätigungselemente montiert auf der horizontal angeordneten Welle Befindens und Generatorwelle und die an dem Stützelement, dadurch gekennzeichnet, daß vetrovosprinimayuschie Arbeitsorgane bestehen aus zwei symmetrisch angeordneten identischen Schaufeln, die Mittellinien, von denen die Form von Sinuswellen, die horizontale Achse der letzteren zusammenfallen mit der zentralen horizontalen Montageachse, einen vertikalen Schnitt der Klingen hat eine Form Teardrop, mit einem stumpfen Enden in Richtung des Generatorstrom und Schaufel Sweep zeigt in Form eines Rechtecks ​​langen Seiten durch konkave Bögen mit gleichen Radien ersetzt werden von den Zentren in den zentralen Rechteck Achse gemacht wird an dieser Stelle, in denen Klingen Basis von 90º in Bezug zueinander, und die Achse der Messerbasis montiert auf gegenüberliegenden Seiten einer Plattform drehbar installiert ist, einen spitzen Winkel mit der Unterlage durch die Lageranordnungen an den Stützbogen angebracht ist, die auf Basis eine weitere Lageranordnung, deren Achse durch den Schwerpunkt der Windkraftanlage.
