Russische Föderation Patent RU2223414

ROTOR-SPIRAL

ROTOR-SPIRAL

Name des Erfinders: VA Morozov
Der Name des Patentinhabers: Joint-Stock Company "Podolskinnovatsiya"; Vladimir Morozov
Korrespondenzanschrift: 115573, Moskau, Walnut Boulevard, 39, Gebäude 1, kv.249, VA Morozov
Startdatum des Patents: 2003.07.20

Die Erfindung betrifft das Gebiet der Windenergie und kann sowohl bei niedrigen als auch hohen Geschwindigkeiten für einen stabilen Betrieb von Windenergieanlagen verwendet werden, wenn der Wind fließt. Das technische Ergebnis besteht in der Effizienz der Nutzung von Windstrom bei kleinen und großen seine Geschwindigkeit zunimmt, wird dadurch vorgesehen, daß in vetrorotore der Welle enthält, und es eine konische spiral helikale Klinge angebracht ist, gemäß der größten Erfindung wird die erste Spiralspule festgelegt ist, die Windströmung zu treffen anschließende kleinere Spiralwindungen entlang der Achse der Welle und die Spulen sind geneigt, in einem spitzen Winkel relativ zur Richtung der Windströmung und der Achse der Welle und sind federbelastet und auf der Innenteile vetrootboyniki Spiralschraubenblattes um sicherzustellen maximale Rückgewinnung von kinetischer Energie aus dem Windströmung gereckt.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Windenergie und kann für den stabilen Betrieb von Windkraftanlagen bei niedrigen und hohen Geschwindigkeit Windströme verwendet werden.

Eine Vorrichtung zur Nutzung von Windströmungsenergie enthalten vetrorotor Schraube mit schrägen Drehachse (siehe. RU 2101560 C1, 10.01.98).

Als Prototyp (der nächste analog) ausgewählten Vorrichtung in dem vetrorotor Welle und ihr eine kegelförmige Spiralschraubenblatt, ähnlich einer Spirale des archimedischen Spirale befestigt ist. Spiralschraubenklinge entlang der Achse des hohlen ausgefahren und der Stellwelle, wobei die erste Spule Spiralschraubenblätter auf der Hohlwelle fest angebracht sind, der Durchmesser der Spiralklinge zunimmt in Richtung der Windrichtung, und nachfolgende Wicklungen sind an den Stangen durch die Längsnuten erstrecken, die im Inneren des Hohl ausgebildet sind Welle und fest an der Stellwelle koaxial innerhalb der Hohlwelle angeordnet angebracht ist, entlang der Achse der Verstellung der Hohlwelle beweglich ist (siehe. 2.148.185 C1 RU, cl. 03 F D 5/00, 27.04.2000).

Nachteile der folgenden Geräte:

1. Vetrorotor funktioniert nur bei hohen Windgeschwindigkeiten. Es ist bekannt, dass in den meisten Regionen der längere Zeit, die Winde mittlerer Intensität ohne plötzliche Impulse und ihre geringe Amplitude blasen. Dies führt zu erheblichen Stillstandszeit der Vorrichtung.

2. Ein wesentlicher Teil der Windenergie wird auf Strecken der Spiralklinge ausgegeben.

3. Geringe Effizienz aufgrund der hohen Turbulenz der Strömung Wind durch den ersten erstellt (untere) und anschließender (mit zunehmendem Durchmesser) Spiralen.

4. Vorrichtung passt den Winkel der spiralwendelförmigen Klinge, wird Verstrecken nur nachfolgende Windungen der relativ kleinsten, erstens, es nicht ausreicht, die Neigung der Flügel zu ändern und erzeugt eine optimale Leistung vetrorotora.

5. Die Breite der Windungen eines Schnittes eine flache Ronde durch entlang einer Kurve nahe einer Spirale von Archimedes Schneiden bleibt nahezu die gleiche Größe haben, die unebene Drehmoment Rotor erzeugt.

6. Verarbeitung Kreiswerkstück technisch schwierig, wenn eine spiralförmige Spirale vetrorotor größer sein, beispielsweise 10 m im Durchmesser.

7. Die Vorrichtung weist eine komplizierte Welle, die die Installation und Wartungsarbeiten erschwert.

8. Die Flügel sind in einem stumpfen Winkel zur Richtung des Windes verworfen, den Wind ermöglicht und prell nicht Teil seiner kinetischen Energie auf den Rotor zu geben.

Das technische Ergebnis besteht in der Effizienz der Nutzung von Windstrom bei kleinen und großen seine Geschwindigkeit zunimmt, wird dadurch vorgesehen, daß in vetrorotore der Welle enthält, und mit ihm verbunden eine konische spiralwendelförmige Klinge gemäß der Erfindung der größte erste Windung der Spirale eingestellt wird, um die Windströmung zu treffen, anschließende kleinere Spiralwindungen entlang der Achse der Welle ausgestreckt und die Spulen sind in einem spitzen Winkel relativ zur Richtung der Windströmung und der Achse der Welle und sind federbelastet und auf der Innenteile vetrootboyniki Spiralschraubenblattes geneigt maximale Rückgewinnung von kinetischer Energie aus dem Windströmung gewährleisten.

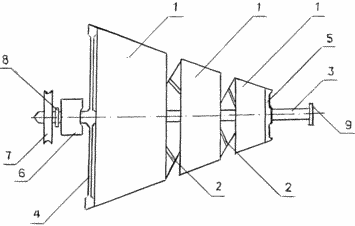

Die Zeichnung zeigt eine allgemeine Ansicht des vorgeschlagenen vetrorotora.

ROTOR-SPIRAL

Vetrorotor enthält konische Spiralschraubenblatt 1 mit Feder vetrootboynikami 2; Welle 3, die mit der ersten Spiralspule eines Spiralklinge 1 bis 4, die mit Speichen (nicht gezeigt), um den Radrahmen angebracht ist, die an der Vorderkante der ersten Spule befestigt ist, die fest mit den Speichen der Welle 3 befestigt ist; bewegliche Gleiten entlang der Welle 3 das Hinterrad mit Speichen 5, die an letzteren befestigt ist, die kleinste Windung der Spirale; Stützhülse 6, eine horizontale kreisförmige Nut (nicht gezeigt), die die Welle 3 und der sich dreht, hält die Welle 3 und der Rotor im allgemeinen horizontalen Position und mit einem vertikalen kreisförmigen Nut in dem eine senkrechte Stange ermöglicht (nicht dargestellt) vetrorotoru eingeführt werden kann gleitfähig durch die maximale Windrichtung geführt wird; Rad 7 fest mit der Welle 3 zur Drehung vetrorotora Kraftübertragung auf die mechanische Energieverbraucher befestigt ist; restriktive Front 8 und hinten 9 Buchse.

Vorrichtung arbeitet wie folgt

Windströmung trifft auf die Spiralspulen 1 und 2 vetrootboyniki es seine kinetische Energie überträgt, wodurch die rotierenden Spiralschraubenblatt 1 und einem Schaft 3, an dem die Klinge 1 über Framing Rad befestigt ist 4. Somit Wind erzeugte Drallströmung innerhalb des Rotorkonus, das erhöht die kinetische Energie des Windes ist umgekehrt proportional zum Radius der Spiralspule (nach dem Gesetz der Kontinuität der Strömung), wobei je kleiner die Empfangsspulen zusätzliche kinetische Energie des Windes, die die Kapazität und die Effizienz der Vorrichtung erhöht.

Springing vetrootboynikov 2 setzt die Soll-Leistung des Rotors. Wenn starke Böen vetrootboyniki 2 durch den Wind umgelenkt, so dass weniger Energie aufgenommen wird, wodurch eine Gleichmäßigkeit der Leistung und Rotorgeschwindigkeit.

Bei starken Windböen Schraubenspiralmesser 1 gestreckt durch auf der Welle 5 des Hinterrads zu gleitenden 3, während der Winkel der Schaufel 1 gegenüber der Horizontalen abnimmt, um die Lücke zwischen den Windungen zu erhöhen, was den Winddruck und die Wegnahme seiner kinetischen Energie verringert. Wenn der Wind schwächt, der der Winkel der Ebene zunimmt, erhöht die Auswahl der kinetischen Energie des Windes.

FORDERUNGEN

Vetrorotor umfassend eine Welle und darauf befestigten einer konischen Spiralschraubenblatt, dadurch gekennzeichnet, dass der größte erste Spiralwindung in Richtung Windströmung montiert ist, die nächst kleinere helix Windungen sind entlang der Achse der Welle ausgestreckt und die Spulen sind in einem spitzen Winkel relativ zu der Windströmungsrichtung und der Achse der Welle geneigt ist, und und es sind federbelastet auf die inneren Teile vetrootboyniki Spiralschraubenblatt maximale Rückgewinnung von kinetischer Energie aus dem Windstrom zu gewährleisten.
