Erfindung
Russische Föderation Patent RU2190123

Windturbine

Windturbine

Name des Erfinders: V. Kuznetsov Benjamin; Danil Kuznetsov Veniaminovich
Der Name des Patentinhabers: V. Kuznetsov Benjamin; Danil Kuznetsov Veniaminovich
Korrespondenzanschrift: 454080, Chelyabinsk, st. Engels, 36, kv.23, V.V.Kuznetsovu
Startdatum des Patents: 2000.06.13

Die Erfindung betrifft die Energietechnik Wind und verwendet werden können, neue Arten von stationären und transportablen Einheiten zu schaffen. Das technische Ergebnis besteht darin, den Wirkungsgrad der Turbine zu steigern, seine Zuverlässigkeit und die Bearbeitbarkeit während des Betriebs und der Herstellung, durch die Tatsache vorgesehen, dass eine Windkraftanlage, umfassend ein Gehäuse, eine Welle mit den Satelliteneinheiten ausgestattet, um die Blattachsen enthält, an Zahnrädern verbunden sind, exzentrisch Plattform und eine Schaufel, die mit einer Halterung mit einem Stift Gruppen gemäß der Erfindung die Exzenter eine zentrale ausgebildet ist, installiert auf einer nicht-rotierenden zentralen Welle angeordnet horizontal und kinematisch mit Satellitenverbindungen verbunden, von denen jede besteht aus einem Schubkurbelmechanismus einen Gleitstück-Schieber mit der Zwischenwalze umfasst ein Stab, ein und Messerausrüstung, bestehend aus großen und kleinen zylindrischen Zahnrad, führt dieser die Kurbelfunktion und jedes Blatt Enden der Achsen an den Klammern basieren, die befestigte Basis, auf das Gehäuse, dessen beide Enden des Antriebsstirnrades installiert sind, die mit Energiewandler Rädern ruht der Körper auf dem Rahmen über Lager, Wellenmitte und ruht auf einem Rahmen mit Befestigungs und Rahmen an gegenüberliegenden Seiten der Plattform befestigt sind, in dessen Mitte festgelegt ist weathervane, mit der Plattform auf dem Wagen befindet sich auf einer Kreisbahn angebracht ist und Traktions Motoren.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Energietechnik Wind und verwendet werden können , neue Typen von Windenergieanlagen stationär und zu schaffen.

Bekannte Windturbine eine vertikale Welle mit dem Rahmen, Generator, Drehflügel, Kegelräder, Orientierungsmechanismus mit einer Wetterfahne, einem festen vertikalen Träger, Hohlzylinder, vertikale Welle-Ring, zwei konische polushesterni hohlen horizontalen Wellen, sondern steht auch mit den Kontakten elektrisch verbunden mit Motorstarter Umkehr (siehe. SU, A1 1813916, Kl. F 03 D 7/06, 07.05.1993).

Nachteile sind die geringe Effizienz der Windenergieanlage, die Design-Komplexität und geringe Zuverlässigkeit aufgrund der großen Anzahl von kinematischen Verbindungen zwischen den Strukturelementen.

Bekannte Windturbine mit einem Gehäuse, mit einer Welle mit den Satelliteneinheiten ausgestattet, um den Blattachsen enthält, sind mit Zahnrädern, exzentrische Flügel Plattform und in Verbindung mit einer Halterung mit Kontaktgruppen (siehe. RU, 2050466 C1, Kl. F 03 D 7/06 20.12.1995,) sind die wesentlichen Merkmale für das nächste Analogon der Erfindung (Prototyp angenommen).

Der Nachteil dieser Windkraftanlage ist geringer Effizienz und erhöht Segel Windturbine bei hohen Windgeschwindigkeiten.

Das technische Ergebnis besteht darin, den Wirkungsgrad der Turbine zu steigern, seine Zuverlässigkeit und die Bearbeitbarkeit während des Betriebs und der Herstellung, durch die Tatsache vorgesehen, dass eine Windkraftanlage, umfassend ein Gehäuse, eine Welle mit den Satelliteneinheiten ausgestattet, um die Blattachsen enthält, an Zahnrädern verbunden sind, exzentrisch Plattform und eine Schaufel, die mit einer Halterung mit einem Stift Gruppen gemäß der Erfindung die Exzenter eine zentrale ausgebildet ist, installiert auf einer nicht-rotierenden zentralen Welle angeordnet horizontal und kinematisch mit Satellitenverbindungen verbunden, von denen jede besteht aus einem Schubkurbelmechanismus einen Gleitstück-Schieber mit der Zwischenwalze umfasst ein Stab, ein und Messerausrüstung, bestehend aus großen und kleinen zylindrischen Zahnrad, führt dieser die Kurbelfunktion und jedes Blatt Enden der Achsen an den Klammern basierend auf der Befestigungsbasis des Gehäuses, dessen beide Enden des Antriebsstirnrades installiert sind, die mit Energiewandler Rädern ruht der Körper auf dem Rahmen über Lager, die zentrale Welle und ruht auf einem Rahmen mit Befestigungs und Rahmen montiert auf gegenüberliegenden Seiten der Plattform, deren Mittelpunkt vane installiert ist, wobei die Plattform auf Wagen montiert auf einer Kreisbahn angeordnet ist und mit dem Traktions Motoren, wobei die Windturbine umfasst Satelliten-Getriebe Getriebe mit den Antriebszahnrädern permanent oder Wechselstromwandler bereitstellt.

Windturbine und mit einer Vorrichtung pickup Strom bereitgestellt, umfassend einen Träger auf der Plattform einer Windturbine mit einem federbelasteten leitfähigen Bürsten versehen montiert, sondern auch einen Zylinder, montiert in dem Boden in der Weise, daß seine Achse mit der Plattform Rotationsachse der Windturbine, wobei der Zylinder einen leitenden Ring in Kontakt mit den leitfähigen Bürsten umfasst .

Windturbine
Windturbine

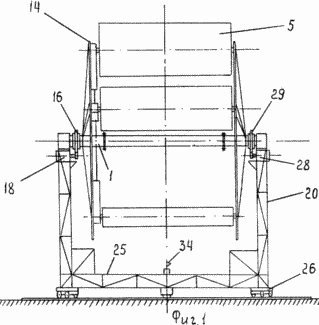

1 zeigt eine Windturbine, allgemeine Ansicht;

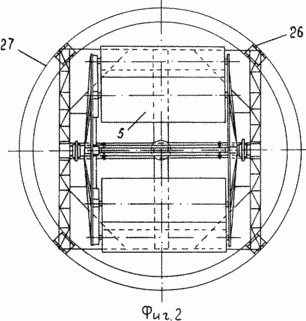

Abbildung 2 - die Windturbine, Ansicht von oben;

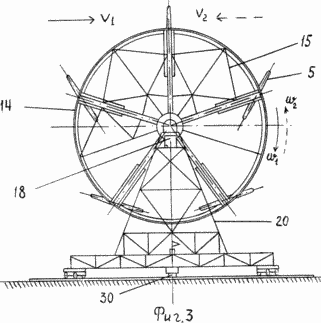

Fig. 3 - Windturbine, eine Seitenansicht (von der Seite senkrecht zur Windströmung);

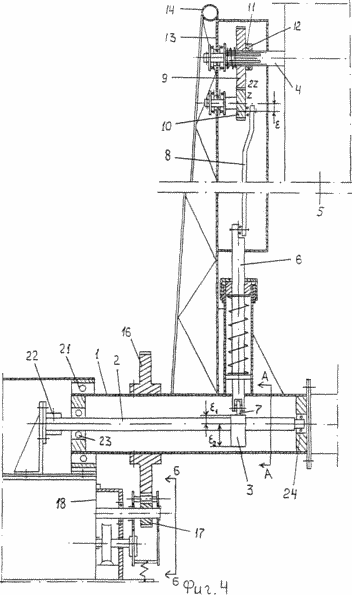

4 - intern und extern kinematische Verbindung einer Windturbine;

Abbildung 5 - die Lage der Schieber mit Rollen (Typ AA);

Fig. 6 - Leistungswandler und treiben die Zylinderräder eines Windturbinenrotors (Ansicht B-B);

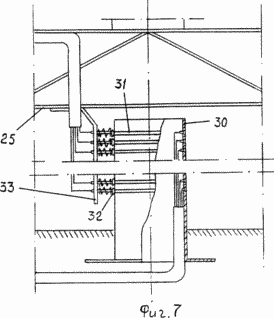

7 - Stromentnahmevorrichtung einer Windturbine.

Windturbine mit einem Gehäuse 1, einem zentralen nicht-rotierenden Welle 2 ist horizontal mit dem zentralen Nocken 3 angeordnet ist kinematisch verbunden mit den Achsen 4 der Messer 5 über Satellitenverbindungen, von denen jede besteht aus einem kurbel Gleitmechanismus besteht aus einem federbelasteten Schieber-Schieber 6 an die Zwischenwalze 7, Pleuel 8 und ein Zahnrad paddle, bestehend aus großen und kleinen neun zylindrische Zahnräder 10, führt dieser die Funktion einer Kurbel. Große Ritzelzahnrad 9 ist mit dem Schaufelachse 4 Keilkupplung ist federbelastet und 11 befestigt Mutter und einer Kontermutter 12. Die Achsen 4 an Klammern unterstützt werden 13, die auf dem Grundkörper montiert sind 1. Die Klammern 13 sind miteinander verbundenen röhrenförmigen Ring 14 und Versteifungsstangen 15 an dem Gehäuse befestigt 1. fahren Sie die Zylinderräder 16 sind mit konstant eingreifenden oder auf das Zahnrad 17 übertragen, Leistungswandler 18 über ein Satellitenzahnrad 19 der Leistungswandler 28 verbunden ist, das zylindrische Zahnrad 29 ähnlich zu fahren. Zylinderkörper 1 ruht auf dem Rahmen 20 über Lager 21. Die zentrale Welle 2 an dem Rahmen 20 durch die Befestigungseinrichtung getragen wird 22 und ist mit dem Gehäuse 1, 23 und Lager 24. Die Rahmen 20 auf gegenüberliegenden Seiten einer quadratischen Plattform 25 montiert sind, die Ecken auf Wagen 26 angeordnet sind, montiert auf einer Kreisbahn 27. die Stromentnahmevorrichtung umfaßt einen Zylinder 30 in dem Boden befestigt ist, um die leitenden konzentrischen Ringe 31, federbelasteten leitfähigen Bürste 32 in Kontakt mit dem Ring und montiert an einem Arm 33 montiert ist auf der Plattform 25, die mit der Drehmittelachse des Zylinders 30 zusammenfällt. die Steuerung der Ausrichtung des Windes ein federbelasteter gemacht Flügel 34, in der Mitte der Plattform 25 angeordnet und eine Kontaktgruppe mit der Traktionsmotor 26 Drehgestelle zu steuern.

Vorbereitung der Windmühle zu arbeiten und seine Arbeit. Anfänglich installiert Klinge 5, 25, für die die Plattform gedreht wird, so dass die Rotorachse mit der Windrichtung übereinstimmt. Jede Schaufel 5 abwechselnd in der untersten Position vorgesehen (die Arme 13, welche die Achse 4 einstellbaren Flügel 5 befestigt sind senkrecht zur Plattformoberfläche 25). Die Ebene des Blattes 5 ist parallel zur Ebene der Plattform installiert 25. Mit einschließlich Traktionsmotoren auf dem Schlitten 26 montiert ist, 25 wird die Plattform auf einer Windströmung eingestellt. Oncoming Windstrom VI, auf die Klinge wirkende 5 erzeugt das Drehmoment des Rotors, wobei die Schieber-Mitnehmer 6 obegaya zentralen Nockens 3 wirken über die Verbindungsstange 8 mit dem Ritzel 10 und 9 befestigt ist, der Flügelgetriebe, daß die Ebene der Flügel 5 im optimalen Winkel zum Wind ablenken fließen, und für eine vollständige Umdrehung der Rotorblätter um seine Achse 5 dreht sich um seine Achse 4 um eine halbe Umdrehung, und die Drehrichtung der Schaufeln 5 des Rotors fällt mit der Drehrichtung. In Abhängigkeit von der Geschwindigkeit der Windströmung in Betrieb erforderliche Menge an Windenergieanlagen 28 und wählt einen gewünschten Winkel zwischen der Rotorachse und der Windströmung. Wenn Burevoi Geschwindigkeiten Wind, wenn die Notwendigkeit für die Prävention oder Reparatur, die Plattform 25 wird so gedreht, dass die Rotorachse mit der Richtung der Windströmung übereinstimmt, mit der Ebene der Schaufeln 5 sind parallel zu der Windströmung. In diesem Fall stoppt kein Rotordrehmoment und der Rotor.

Somit zwischen Parametern zentralen Exzenters 3, die eine Querschnitts Kreis, dessen Mittelpunkt versetzt zur Mittelachse der Exzenterwelle 2 und dem Kurbelgehäuseteil, das trägt das Ritzel Leitschaufel 10, besteht die Beziehung:

2 - 1 = 2 .

wo 2 - Abstand von der geometrischen Achse der zentralen Welle 2 auf den maximalen Abstand von der Oberfläche ihres exzentrischen Punkt 3; 1 - der Abstand von der geometrischen Achse der zentralen Welle 2 und dem minimalen Abstand von ihrem Punkt der Oberfläche des Exzenters 3; - Die Exzentrizität der Kurbel, d.h. der Abstand von der Drehachse des Ritzels 10, die Rolle der Kurbel auf die Achse, auf der die Verbindungsstange 8 durchführt.

Die Klinge 5, die in der oberen Position während obeganiya um die Mittelachse der Welle aufgetaucht 2 wird senkrecht zur Windströmung und damit das maximale Drehmoment des Rotors in der größten Entfernung vom Boden empfangen werden, wo die Windgeschwindigkeit größer ist als an der Oberfläche ist.

FORDERUNGEN

1. Windturbine mit einem Gehäuse, einer Welle mit den Satelliteneinheiten mit den Blattachsen umfassen, sind auf Zahnräder, exzentrische Flügel Plattform verbunden und in Verbindung mit einer Halterung mit Kontaktgruppen vorgesehen ist, dadurch gekennzeichnet, dass der zentrale Nocken ausgebildet ist, auf einer nicht-rotierenden zentralen Welle montiert ist, liegt horizontal und kinematisch mit Satellitenverbindungen verbunden, von denen jede besteht aus einem Schubkurbelmechanismus einen Gleitstück-Schieber mit einer Zwischenwalze, umfassend eine Stange, ein und Messerausrüstung, bestehend aus großen und kleinen zylindrischen Zahnrad, führt letztere die Funktion einer Kurbel, und jedes Blatt Enden der Achsen an den Klammern basieren, die befestigte Basis, auf das Gehäuse, dessen beide Enden der Antriebszylinder Räder zugeordnet gears Energiewandler eingebaut sind, wobei der Körper auf dem Rahmen über Lager ruht, die Mittelwelle und ruht auf einem Rahmen mit Befestigungs und Rahmen montiert auf gegenüberliegenden Seiten der Plattform, die in der Mitte der Windfahne gesetzt ist, und die Plattform ist, auf dem Wagen befindet, montiert auf einer Kreisbahn und mit Traktionsmotoren.

2. Windturbine nach Anspruch. 1, dadurch gekennzeichnet, dass sie ein Satellitengetriebe umfasst, die kontinuierlich zur Verfügung stellen oder Wechselstromwandler mit dem Antriebsstirnräder Getriebe.

3. Windturbine nach den Ansprüchen. 1 und 2, dadurch gekennzeichnet, daß sie mit Mitteln lösbar Strom vorgesehen ist, eine Halterung auf der Plattform einer Windturbine mit einem federbelasteten leitfähigen Bürsten, aber auch einen Zylinder, montiert in dem Boden in der Weise, daß seine Achse mit der Windturbine Plattform Drehachse, wobei der Zylinder umfasst montiert montiert umfassend leitenden Ringe in Kontakt mit der leitenden Bürste.
