Russische Föderation Patent RU2239723

Windturbine

Windturbine

Name des Erfinders: V. Kuznetsov Benjamin (RU); Danil Kuznetsov Veniaminovich
Der Name des Patentinhabers: V. Kuznetsov Benjamin (RU); Danil Kuznetsov Veniaminovich
Korrespondenzanschrift: 454080, Chelyabinsk, st. Engels, 36, kv.23, VV Kuznetsov
Startdatum des Patents: 2002.08.20

Die Erfindung betrifft die Energietechnik Wind und verwendet werden können, neue Arten von stationären und transportablen Einheiten zu schaffen. Das technische Ergebnis ist die Zuverlässigkeit des Betriebs zu erhöhen, die möglichst effiziente Nutzung der Strömungsenergie des Windströmung, das Design vereinfacht und die Verbesserung der Herstellbarkeit. Windturbine mit einem Rotor mit einer horizontalen Mittelwelle, die koaxial starr Getriebe Kettengetriebe montiert, die jeweils zugehörigen unabhängigen Kettenantrieb mit Satellitenverbindungen, die um eine zentrale Welle radial und gleichmäßig, wobei jede Einheit besteht aus einer Klinge Minderer eines Ritzels aus Kettenübertragung, sondern auch von großen und kleinen zylindrischen Ritzeln, letztere koaxial ist und starr mit einem Zahnkettengetriebe vane Zahnrad verbunden ist und ein großes Stirnrad starr im wesentlichen horizontal ausgerichtet auf die Schaufelachse montiert ist, endet jeder Flügel ihrer Achsen drehbar gelagert ist auf Klammern für Naben an beiden Enden der Welle drehbar angebracht Fundamente verstärkt und Spitzen an beiden Enden sind mit den zentralen Wellenhalterungen ringförmigen Ränder verbunden ist, die Antriebsräder sind mit den flexiblen Übertragungs Konvertern Windrad Energie verbunden. Die zentrale Welle an beiden Enden des Rahmens getragen wird, der auf einer Plattform ruht montiert sind an einem Drehgestell auf einer Kreisbahn angeordnet, deren Zentrum zusammenfällt mit der Drehachse der Plattform.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Energietechnik Wind und verwendet werden können , neue Typen von Windenergieanlagen stationär und zu schaffen. Bekannte Windturbine eine vertikale Welle mit den Satelliteneinheiten mit vertikalen Drehflügel umfasst, Achsen verbunden sind Getriebe, Plattform und Schaufel in Verbindung mit dem Halter mit Kontaktgruppen (siehe. RU 2050466 C1, Kl. F 03 D 06.07, 20.12 0,1995).

Der Nachteil dieser Windkraftanlage ist geringer Effizienz und erhöht Segel Windturbine bei hohen Windgeschwindigkeiten und eine geringe Zuverlässigkeit aufgrund der Verwendung von Messern, die an einem Ende befestigt ist.

Bekannte Windturbine mit vertikaler Welle, die Klingen auf einem rohrförmigen vertikalen Achsen montiert sind, mit Zahnrädern ausgestattet. Die Klingen bei jeder Umdrehung des Rotors macht eine halbe Drehung. Um die Klingen drehen eine endlose Kette (siehe. AS USSR №1174, M.kl. F 03 D 3/00, 1926).

Der Nachteil dieser Windkraftanlage ist eine Windturbine Unfähigkeit, die Geschwindigkeit des Windes (vor allem zu Burevoi) und die Komplexität und die Ausrichtung der Windturbine auf die Windrichtung zu verbessern. Das technische Ergebnis ist ein Maximum an Windströmung Energieeffizienz in einem möglichst breiten Bereich von Windgeschwindigkeiten zu verwenden (bis zu Burevoi) mit maximal möglichen Einfachheit des Designs, die Effizienz der Windturbine zu verbessern und die Zuverlässigkeit und Herstellbarkeit bei der Herstellung, sondern auch im Betrieb und zur Verfügung gestellt von dass eine Windturbine mit einer Welle, die mit den Satelliteneinheiten mit den Blattachsen sind mit Zahnrädern, Kettenantrieb, einer Plattform und einem Schaufel, die mit der Halterung, versehen mit Kontaktgruppen, entsprechend der Erfindung auf eine nicht drehende um seine Achse der Zentralwelle horizontal liegt, starr montiert koaxial mit dem Kettenübertragungswellengetriebe, jede zugehörige unabhängige Kettenantrieb mit Satellitenverbindungen, um eine zentrale Welle radial und gleichmäßig angeordnet sind, wobei jede Einheit eine Klinge Getriebe Gänge Kettenübertragung bestehend umfasst, sondern auch von großen und kleinen Zylinderrädern , wobei jeder Flügel im wesentlichen horizontal ist, Enden ihrer Achsen drehbar auf Halterungen abgestützt verstärkte Basen auf Naben an beiden Enden des zentralen installiert koaxial und starr mit einem Zahnkettengetriebe vane Zahnrad und ein großes Stirnrad montiert auf der Messerachse verbunden fluchten letztere eine Welle, die drehbar und Spitzen an beiden Enden der zentralen Welle Brackets ringförmigen Ränder verbunden ist, die Antriebsräder sind, die flexible Übertragungsenergiewandler verbunden sind, wobei die zentrale Welle an beiden Enden mit Befestigungs auf dem Rahmen aufliegt, die auf gegenüberliegenden Seiten der Plattform befestigt sind, in der Mitte ein Flügel installiert ist, wird die Plattform auf Wagen auf einer Kreisbahn, deren Mittelpunkt mit der Achse der Drehung der Plattform montiert angeordnet ist, wobei der Wagen Traktionsmotoren umfassen. Windturbine mit einer Vorrichtung zum Einstellen der Spannung umfasst, und die Kette, und eine flexible Übertragung und zudem mit einer Leistungsaufnahmeeinrichtung versehen ist, und eine Versteifungs Pleuelstangen ringförmigen Turbinenrädern zusammen.

Windturbine
Windturbine Windturbine

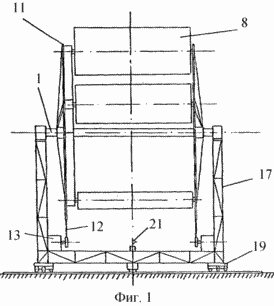

1 zeigt eine Windturbine, allgemeine Ansicht;

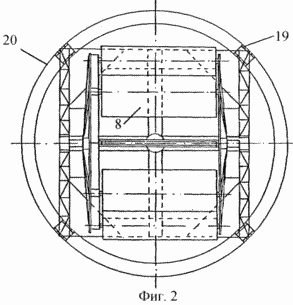

Abbildung 2 - die Windturbine, Ansicht von oben;

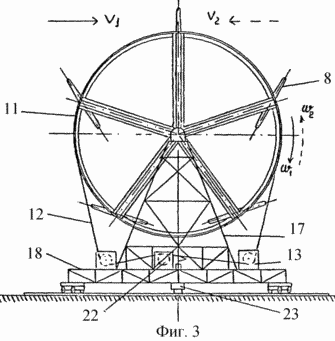

Abbildung 3 - eine Windturbine, eine Seitenansicht (von der Seite senkrecht zur Windströmung);

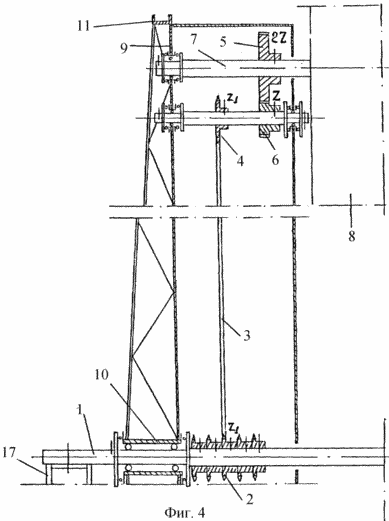

4 - interne kinematische Beschränkungen eines Windturbinenrotors.

Windturbine mit einem Rotor eine zentrale Welle aufweist, um seine Achse dreht, die zentrale Welle 1 horizontal angeordnet ist.

Auf einer zentralen Welle koaxial mit ihm starr befestigt, das Ritzel 2 der Kettengetriebe, die jeweils zugeordnete unabhängige Kettenantrieb mit Satellitenverbindungen, um eine zentrale Welle radial und gleichmäßig angeordnet sind, wobei jede Einheit eine Zahnscheibe, bestehend aus Zahnrädern Kettengetriebe 4 und 5 und einer großen und kleinen zylindrischen Ritzeln 6, wobei letztere koaxiale und starr mit dem Ritzel Kettenübertragungs vane verbunden.

Das Übersetzungsverhältnis Zahnradkettengetriebe 1: 1 und das Übersetzungsverhältnis der kleinen und großen Stirnrädern 1: 2, mit einem großen Stirnrad starr an der Schaufelachse 7 angebracht 8 horizontal angebracht, wobei jeder Flügel Enden ihrer Achsen drehbar 9 an den Halterungen abgestützt verstärkt Gelände an den Naben 10 an den beiden Enden der zentralen Welle drehbar angebracht und oberen Halterungen an beiden Enden der zentralen Welle 11 mit dem ringförmigen Rand verbunden ist, welche Antriebsräder sind, die flexible Getriebe 12 in Verbindung mit dem Energiewandler 13. die zentrale Welle an beiden Enden des Rahmens getragen wird 17, die auf gegenüberliegenden Seiten der Plattform auf dem Wagen 18 angeordnet montiert sind, 19 mit Antriebsmotoren ausgestattet und montiert auf der Kreisbahn 20, deren Zentrum mit der Drehachse der Plattform zusammenfällt, die in der Mitte der Windfahne 21, wodurch die Steuerung auf der Windorientierung durchgeführt wird, eingestellt wird. Windturbine mit einer Vorrichtung zum Spannen und Verstellen eines Kettenantrieb (nicht gezeigt) und eine flexible Transmission 22 und darüber hinaus versehen mit einer Leistungsaufnahmeeinrichtung 23 und eine Versteifungsstäbe verbindenden Ringräder zwischen einer Turbine (nicht gezeigt).

Windturbine VORBEREITUNG UND SEINE ARBEIT

8 Klingen sind so eingestellt, für welche die Plattform 18 gedreht wird, so dass die Rotorachse mit der Windrichtung übereinstimmt. Jede Schaufel 8 ist wiederum in seiner untersten Position, und die Klammern 9, die zu der Achse 7 8 einstellbaren Flügel befestigt ist, senkrecht zur Oberfläche der Plattform 18. Die Ebene der Klinge 8 eingestellt ist parallel zur Ebene der Plattform. Durch die Einbeziehung von Fahrmotoren auf dem Wagen 19 angebracht ist, wird die Plattform 18 auf einer Windströmung eingestellt. Oncoming Windstrom V1, auf Schaufeln wirkenden 8 erzeugt ein Drehmoment des Rotors, wobei die Wechselwirkung Kettengetriebe 3 mit den Zahnrädern 4, 5, 6 bladed Reduzierer Blattebene 8 Platz in einem optimalen Winkel zur Windströmung nimmt, mit einer vollen Umdrehung des Rotors um seine Achse der Klinge 8 drehen sich um ihre eigene Achse 7 auf einer Halbdrehung und die Drehrichtung der Schaufeln übereinstimmt mit der Drehrichtung des Rotors. Die Klinge 8, die in der oberen Position während obeganiya um die Achse der zentralen Welle aufgetaucht 1 wird senkrecht zur Windströmung und damit das maximale Drehmoment des Rotors wird in der größten Entfernung vom Boden zu erhalten, wo die Windgeschwindigkeit größer ist als an der Oberfläche ist. In Abhängigkeit von der Geschwindigkeit der Windströmung dreht Menge an Energiewandler erforderlich, und wählt einen gewünschten Winkel zwischen der Rotorachse und der Windströmung. Wenn Burevoi Geschwindigkeiten Wind, wenn die Notwendigkeit für die Prävention oder Reparatur, die Plattform 18 wird so gedreht, dass die Rotorachse mit der Richtung der Windströmung übereinstimmt, mit der Ebene der Schaufeln 8 sind parallel zur Windströmung. In diesem Fall stoppt kein Rotordrehmoment und der Rotor.

Autor unbekannt Quellen von Patent- und wissenschaftlichen und technischen Informationen, die Angaben über technische Lösungen ähnlich beansprucht.

Autoren und unbekannte Lösungen mit Eigenschaften, die Lösungen haben behauptet.

In der Praxis der beanspruchten Entscheidung wird eine neue Art von Windströmung Energiewandler erzeugen.

So glauben die Autoren, dass die beanspruchten Lösungen sind neu und erfinderisch.

Industrielle Anwendungen angekündigt Lösungen ermöglichen viele Probleme der Energieversorgung ohne Umweltverschmutzung zu lösen.

FORDERUNGEN

1. Windturbine mit einer Welle, die mit den Satelliteneinheiten mit den Blattachsen umfassen, sind auf Zahnräder, Kettenantrieb, Schaufelplattform und in Verbindung mit einer Halterung mit Kontaktgruppen vorgesehen ist, daß in einem nicht rotierenden um seine Achse der zentralen Welle horizontal liegt, dadurch gekennzeichnet, starr montiert koaxial mit dem Kettenübertragungswellengetriebe, jede zugehörige unabhängige Kettenantrieb mit Satellitenverbindungen, um eine zentrale Welle radial und gleichmäßig angeordnet sind, wobei jede Einheit eine Klinge Getriebe Gänge Kettenübertragung bestehend umfasst, sondern auch von großen und kleinen Zylinderrädern , wobei jeder Flügel im wesentlichen horizontal ist, Enden ihrer Achsen drehbar auf Halterungen abgestützt verstärkte Basen auf Naben an beiden Enden des zentralen installiert koaxial und starr mit einem Zahnkettengetriebe vane Zahnrad und ein großes Stirnrad montiert auf der Messerachse verbunden fluchten letztere eine Welle, die drehbar und Spitzen an beiden Enden der zentralen Welle Brackets ringförmigen Ränder verbunden ist, die Antriebsräder sind, die flexible Übertragungsenergiewandler verbunden sind, wobei die zentrale Welle an beiden Enden mit Befestigungs auf dem Rahmen aufliegt, die auf gegenüberliegenden Seiten der Plattform befestigt sind, in der Mitte ein Flügel installiert ist, wird die Plattform auf Wagen auf einer Kreisbahn, deren Mittelpunkt mit der Achse der Drehung der Plattform montiert angeordnet ist, wobei der Wagen Traktionsmotoren umfassen.

2. Windturbine nach Anspruch 1, dadurch gekennzeichnet, dass sie einen Kettenspanner aufweist und eine flexible Übertragung.

3. Windturbine nach Anspruch 1 oder 2, dadurch gekennzeichnet, daß es mit einer Leistungsaufnahmeeinrichtung versehen ist.

4. Windturbine nach einem der Ansprüche 1, 2 oder 3, dadurch gekennzeichnet, dass sie mit Versteifungsstäben Verbinden der ringförmigen Ränder miteinander vorgesehen ist.
