Erfindung
Russische Föderation Patent RU2253038

Windturbine (Windmühle)

Windturbine (Windmühle)

Name des Erfinders: Cheboksarov VV (RU); Cheboksarov VV
Der Name des Patentinhabers: Far Eastern State Technical University
Korrespondenzanschrift: 690950, Region Primorje, Wladiwostok, st. Puschkinskaja, 10, FESTU, Patentabteilung
Startdatum des Patents: 2003.06.06

Die Erfindung betrifft das Gebiet der Windenergie. Das technische Ergebnis ist die Struktur zu vereinfachen. Windturbine mit einem Rotor drehbar um eine vertikale Achse und eine Drehklinge drehbar um ihre vertikalen Achsen, die an dem Rotorwinkel im Bereich von ± 70 ° bezüglich der Tangente zum Rotor. Die Klingen sind asymmetrisch in Bezug auf ihre Drehachsen gebildet. Ein größerer Teil der asymmetrische Klinge ist flexibel oder fest mit der Biegung in der Rotationsebene. Ende eines größeren Teils jeder asymmetrische Klingen sind mit einer flexiblen Kopplung des Rotorgehäuses an einem Punkt auf einem Kreis mit den Drehachsen der Messer auf Seiten der großen Abschnitte der Schaufeln verbunden ist. mit Null-Durchbiegung in der Schaufelposition slack von der Tangente zum Rotor die flexible Verbindung ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Windenergie.

Bekannten Windturbine mit einer vertikalen Drehachse der Rotorschaufeln, die sich um eine vertikale Achse dreht, auf dem Rotor montiert ist (siehe. RF Patent №2119092, Bull. №26, 1998).

Bekannt, und die Windturbinenrotor mit einer vertikalen Drehachse, die Klingen um die gleiche Achse drehen, an dem Rotor befestigt ist. (Siehe. RF Patent №2118705, Bull. №25, 1998)

Nachteilig bei beiden Ausführungen ist die Notwendigkeit, die Messer in Übereinstimmung mit der Drehung der Rotorwinkel und die Richtung des Windgeschwindigkeitsvektors drehen zu erzwingen.

Bekannte Windturbinenrotor mit einer vertikalen Drehachse symmetrische Konstruktion, die Klingen um die vertikale Achse Windkraft drehen, die Klingen und Bewegungsübertragungsmechanismen, um ihre Hauptblätter zusätzliche Vane zur Verfügung stellt. (Siehe. RF Patent №2119094, Bull. №26, 1998)

Diese Windkraftanlage Design passt am ehesten mit der Mehrheit der Merkmale der vorgeschlagenen technischen Lösung und als Prototyp verwendet.

Der Nachteil des Prototyps ist die Notwendigkeit, zusätzliche Schaufelblätter aufweisen und Zahnrad oder Riemengetriebe mit einem vorbestimmten Übersetzungsverhältnis.

Die Aufgabe der beanspruchten Lösung zu lösen ist das Design durch die Schaufeln zu beseitigen und das Zwischenzahnrad Einbauwinkel der Klinge durch den Wind zu vereinfachen.

Das technische Ergebnis in der Lösung des Problems erreicht wird, in der eine freie Drehung der Schaufeln innerhalb eines vorbestimmten Winkels, gewährleistet eine optimale Geometrie der Klinge und die Klinge Erhöhung Traktionseigenschaften ausgedrückt.

Das Problem wird dadurch gelöst, dass die Windenergieanlage mit einem Rotor zur Drehung um eine vertikale Achse und die Drehflügel drehbar um ihre vertikalen Achsen montiert ist, auf dem Rotor montiert ist, dadurch gekennzeichnet, dass die Schaufeln asymmetrisch relativ zu ihren Drehachsen hergestellt und montiert für freie Drehung innerhalb eines Winkels von ± 70 ° bezüglich der Tangente zum Rotor.

Darüber hinaus ist ein größerer Teil des asymmetrischen Klinge flexibel oder fest mit der Biegung in der Rotationsebene.

Damit der größere Endabschnitt jedes asymmetrische Klinge mit einer flexiblen Kupplung verbunden Rotorschale auf dem Rotor an einem Punkt auf einem Kreis mit der Schwenkachsen der Blätter durch die großen Abschnitte der Klingen.

Darüber hinaus, wobei die flexible Verbindung slack in der Schaufelstellung mit Null-Durchbiegung von der Tangente zum Rotor.

Eine vergleichende Analyse der wesentlichen Merkmale der vorgeschlagenen Lösung, Analoga und der Prototyp demonstriert die Einhaltung des Kriteriums der "Neuheit".

So verfügt der Ansprüche funktionelle Probleme folgende lösen.

Zeichen "... Klingen sind aus asymmetrisch relativ zu ihren Drehachsen ..." führt zu der Möglichkeit, die ihrerseits in den Wind erzeugt aufgrund der ungleichen Flächen Blattteile.

Sign "... ... Klingen sind frei drehbar gelagert innerhalb von ± 70 ° bezüglich der Tangente zum Rotor" Design bietet Bedienbarkeit, nämlich aktiv auf mehr Schaufeln des Rotorumfang. Es genügt, auf den Achsen zu installieren, beispielsweise Hart stoppt.

Symptom "... ein größerer Teil des asymmetrischen Klinge ist flexibel oder fest mit der Biegung in der Rotationsebene" ermöglicht eine optimale Geometrie der Klinge, einen "Bauch" zu schaffen und die Traktion der Klinge zu erhöhen.

Zeichen "... die größere Endabschnitt jedes asymmetrische Klinge mit einer flexiblen Kupplung Rotorschale auf dem Rotor an einem Punkt auf einem Kreis mit den Schwenkachsen der Klingen aus den Seitenabschnitten dieser großen Schaufeln verbunden located" die Klinge frei drehbar in beiden Richtungen innerhalb eines bestimmten Winkels zu ermöglichen, und mit einem Anstieg in diesem Winkelbeziehung gespannt wird und hält das Ende der meisten der Klinge an einer weiteren Drehung, wodurch es eine elastische Verformung der Blattebene unter der Kraft des Windes.

Zeichen "... flexible Verbindung slack in der Stellung der Schaufeln mit Null-Abweichung von der Tangente zum Rotor" für die freie Drehung der Schaufeln innerhalb des angegebenen Winkels ermöglichen, abhängig von der Größe dieses slack. Dies ermöglicht die Klinge hält an wiederum führt zu der Biegung des elastischen flachen Klingen "Bauch" und Traktionseigenschaften verbessern.

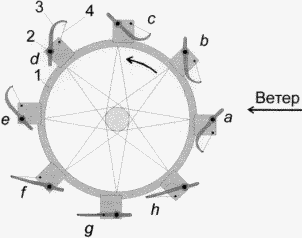

Kurze Beschreibung der Zeichnung. Die Abbildung zeigt eine Draufsicht auf die Windturbine.

Windturbine (Windmühle)

Struktur 1 umfasst einen Rotor, der an die Säule befestigt 2. Sie Messer 3 drehbar Stützen 2 als relative Drehachsen angebracht sind. Die Schaufeln 3 sind asymmetrisch in Bezug auf die Drehachse. Ein großer Teil jeder Schaufel 3 ist so angeordnet, in der Rotationsebene zu biegen. Verlassen viel jeder Klinge 3 ist mit einem flexiblen Kabel 4 an dem Rotorgehäuse 1 durch die Klingenabschnitt mehr vorgesehen. Außerdem ist der Verankerungspunkte auf einem Kreis mit zwei Gestellen angeordnet (die Drehachsen der Messer 3). Die Bestimmungen der Blätter 3 mit lateinischen Buchstaben von a bis h bezeichnet.

Works Motor folgt. Unter der Einwirkung von Windmesser 3 gedreht werden alle eine bestimmte Position einnehmen in der Zeichnung lateinischen Buchstaben gezeigt. In diesem Fall wird die Schaufel 3 an den Positionen a bis e schaffen Traktion auf die Drehung des Rotors 1 in Richtung des Pfeiles in der Zeichnung angedeutet. Zwischen c und d des Messers 3 werden spontan frei um ihre Achsen (2 Racks) von einer extremen Position zur anderen bewegt wird. Die Messer 3 in den Positionen f bis h in den Wind bewegt, werden automatisch Segelstellung auf inaktiv gesetzt und nicht widerstehen der Drehung des Rotors 1 mit Windmesser 3 an den Positionen A bis E Erhöhung gebogen, deren Geometrie ist optimales Drehmoment Rotor 1 zunimmt, und flexible Kabel 4 begrenzen die Drehwinkel der Schaufeln 3.

Somit macht es die vorgeschlagene Lösung es möglich freien Blätter drehen in einem vorbestimmten Winkel von ± 70 ° und die optimale Geometrie der Klinge, wodurch eine Steigerung der Traktionseigenschaften der Klingen vorzusehen.

FORDERUNGEN

1. Windturbine mit einem Rotor zur Drehung um eine vertikale Achse montiert ist und eine Drehklinge drehbar um ihre vertikalen Achsen, auf dem Rotor montiert ist, wobei die Schaufeln asymmetrisch relativ zu ihren Drehachsen bestehen und frei drehbar montiert ist in ein Winkel von ± 70 ° bezüglich der Tangente zum Rotor.

2. Windturbine nach Anspruch 1, dadurch gekennzeichnet, daß der größere Teil der Klinge ist flexibel asymmetrische oder Verbundwerkstoff mit der Fähigkeit, die Biegeebene zu drehen.

3. Windturbine nach Anspruch 1 oder 2, dadurch gekennzeichnet, dass der größere Endabschnitt jedes asymmetrische Klingen mit einer flexiblen Kupplung verbunden Rotorschale auf dem Rotor an einem Punkt auf einem Kreis mit den Drehachsen der Messer durch die großen Abschnitte der Klingen.

4. Windturbine nach Anspruch 3, dadurch gekennzeichnet, daß die flexible Verbindung slack in der Messerposition mit Null-Auslenkung aus der Tangente an den Rotor aufweist.

Druckversion
Erscheinungsdatum 31.01.2007gg
