Erfindung
Russische Föderation Patent RU2253747

Energiewandler (Windmühle)

Name des Erfinders: Weinberg, Veniamin Yakovlevich (RU)
Der Name des Patentinhabers: Weinberg, Veniamin Yakovlevich (RU)
Korrespondenzanschrift: 125319, Moskau, ul. Usievicha, 1/5, kv.73, V.Ya.Veynbergu
Startdatum des Patents: 2000.12.06

Die Erfindung betrifft die Energietechnik zu wickeln, und zwar auf eine Vorrichtung, die Energie des Luftstroms in elektrische Energie umwandelt. Das technische Ergebnis ist die Effizienz der Vorrichtung zu erhöhen, indem ihre Struktur zu vereinfachen und die Anzahl der Übertragungen verringert wird. Windturbinenschaufel umfasst Energiewandler konfiguriert in Form von Schaufeln an der Arbeitswelle befestigt ist, die Antriebswelle, die kinematisch mit dem Arbeitswellenenergiegenerator und dem Führungsschaft. Arbeitswelle und eine Antriebswelle, die drehbar an einem Träger montiert und über ein Kegelradgetriebe miteinander verbunden sind, wobei der Arm eine unabhängige Drehung relativ zu der Antriebswelle geeignet ist, und eine Halterung an den gleichen Führungsschaft weathervanes verbunden.

BESCHREIBUNG DER ERFINDUNG

Die beanspruchte Vorrichtung ist ein Kraftwerke , die Energie als eine Energiequelle der Gasbewegung , wie beispielsweise Luft verwendet und in elektrische Energie als Antriebselement , dessen Schaufeln verwendet umwandelt. Dieses Produkt kann weit verbreitet in der Industrie und im Alltag für die Erzeugung von elektrischer Energie verwendet werden.

Bekannte Leistungswandler, eine Windturbine mit mit einem elektrischen Energiegenerator verbunden ist, und die Schwalbenschwanzführung. (Patent RU 2064603, Kl. 6 F 03 D 5/00, von 07/27/96).

Der Nachteil dieser Vorrichtung ist die Notwendigkeit, den Generator zusammen mit der Windturbine zu suspendieren, die stark elektrokommunikatsionnuyu System- und Gerätebetrieb erschwert.

Vorrichtung mit einem Schaufelrotor umfaßt, die kinematisch mit der Welle eines Stromgenerators verbunden ist, und einen Führungsflügel oder Schwalbenschwanzführung oder dem Führungsschaft. (Patent RU 2079703 von 20/05/97).

Nachteilig an der bekannten Vorrichtung ist die komplizierte Konstruktion mit einer großen Anzahl von mechanischen Übertragung, die Verringerung der Effizienz.

Die Erfindung zielt darauf ab, die Effizienz der Vorrichtung zu verbessern, indem ihre Struktur zu vereinfachen und die Anzahl der Übertragungen verringert wird.

Diese Aufgabe wird durch die Tatsache erreicht, dass die Windenergieanlage als Windfahne ausgebildet ist, die Betätigungswelle lopostnogo die die Vorrichtung auf einem Halter zur Drehung um seine Achse, die gegenüberliegende Seite auf der gleichen Halterung installiert liner oder Steuerflügel oder einem Steuer tail mit der Arbeitswelle befestigt ist, durch das Kegelrad mit einer Antriebswelle verbunden, die drehbar an dem horizontalen Teil des Trägers befestigt, der drehbar relativ zu der Antriebswelle mit der Welle eines Stromgenerators verbunden ist.

Energiewandler mit den folgenden Zeichnungen veranschaulicht:

Energiewandler (Windmühle)

Schematische Darstellung der Vorrichtung

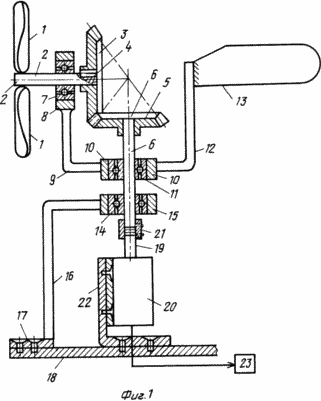

Abbildung 1 - Schematische Darstellung des Gerätes.

2 - Knot Kegelradgetriebe.

Abbildung 3 - Schematische Darstellung des Gerätes.

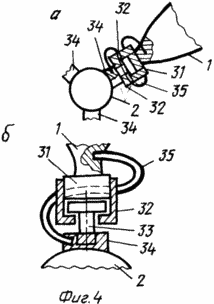

4 a) und b) - Anschluss von Klingen auf einer Arbeitswelle.

5 - Anschluss von Klingen mit einer Arbeitswelle.

1 Stromrichter umfasst Klingen horizontal Betätigungswelle 2 angebracht, beispielsweise verschweißt ist, auf der gegenüberliegenden Seite, auf der das Rad des Kegelrads 3, der Zapfen befestigt ist, 4. Das Rad 3 mit einem Kontaktzahnrad 5 befestigt, zapressovanoy auf vertikalen Antrieb verbunden ist 6. auf der Welle der horizontalen Betätigungswelle 2 zwischen den Blättern 1 und 3 ist das Stellrad Lager 7, beispielsweise in seinem Innenring, der Außenring von dem die Hülse 8 eingestellt wird, beispielsweise gepresst darin gedrückt wird. Durch Hülse 8 befestigt Eckwinkel 9, beispielsweise verschweißt ist, das andere Ende des Bügels 9 mit der Nabe 10 verbunden ist, beispielsweise angeschweißt, in dem ein Lager 11, wie es in seinem Außenring und seinem Innenring in einer vertikalen Antriebswelle gedrückt gedrückt wird 6.

Auf der gegenüberliegenden Seite des Verbindungspunktes relativ zu der Halterung 9 der Hülse 10 mit der Nabe 10 verbunden, um den anderen Eckwinkel 12, beispielsweise angeschweißt. Durch den vertikalen Teil der Halterung 12 verbunden ist, zumindest einen Führungsschaft 13, beispielsweise angeschweißt sein, die Führungsschaft 13 weathervanes anders genannt Führung oder Heckflügel führen.

Auf der Antriebswelle 6 ist ein Lager 14 eingedrückt beispielsweise die Antriebswelle 6 von seinem Innenring und auf seinem Außenring in die Hülse 15 gedrückt, die auf dem Stativ 16, einer Basis befestigt ist, 17, die an dem Rahmen 18 befestigt, beispielsweise auf dem Dach oder einem anderen Teil der Struktur.

An der Antriebswelle 6 ist eine Welle 19 des elektrischen Generators 20 verbunden, beispielsweise durch eine Kupplung 21. Der elektrische Generator 20 kann auf einem Stativ befestigt werden 22, und ist an dem Rahmen 18. Elektrogeneratorausgang 20 angebracht betriebsmäßig mit der Last 23 verbunden ist, die eine Glühbirne sein kann, , Heizungen, Radio und Fernsehen, usw.

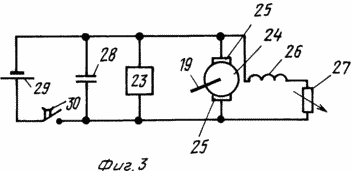

Die Stromrichter können durch Stromgeneratoren mit einer anderen Schaltplan verwendet werden. Figur 3 zeigt ein Beispiel des Schaltbildes des elektrischen Generators 20 mit parallelen Anregungs. In diesem Beispiel sind der Anker 24 über die Bürste 25 Wicklung elektrisch mit dem Kollektorfeld 26 in Serie Wicklung und montiert damit veränderlichen Widerstand Rheostat 27 in der Erregerschaltung zu regulieren. Der Ausgang des Generators 20 kann naruzka 23, zum Beispiel Licht, Heizung oder andere Geräte parallel eingestellt werden, die 29 Batterie 28 und eine Stromquelle montiert werden kann, drücken Sie konsequent Taste 30 zuletzt installiert werden.

Die Schaufeln 1 auf der Betätigungswelle 2 angebracht, eine andere Form haben: zum Beispiel können sie in einer spiralförmigen Gestalt oder Form des Laufrades gebildet werden.

Die Klingen 1 sind an der Betätigungswelle 2 drehbar um eine Längsachse gelagert, die zur Achse der Abtriebswelle senkrecht 2 kann unter Verwendung der folgenden Verbindungen durchgeführt werden: ein Ende hintern Schaufel 1 zylindrischen heel 31, beispielsweise daran angebrachten geschweißt, an die gebunden ist Überwurfmutter 32, beispielsweise durch eine Gewindeverbindung, in einem von der unteren Absatzabschnitt 31 und Überwurfmutter gebildeten Hohlraum 32 Sitzschub 33 montiert drehbar Ferse 31 mit Überwurfmutter 32 um seine Achse trägt. Axialdrucklager 33 eingebaut ist, beispielsweise durch eine Gewindeverbindung an der Klemme 34, die an der Arbeitswelle 2 verbunden ist, die senkrecht zu seiner Achse, beispielsweise verschweißt, um es oder sie mit einer Gewindeverbindung. Hornless Klinge 1 auf die Herausforderung 34 mittels der Rückstellfeder befestigt ist, 35, deren eines Ende in ein Loch eingeführt, in den Kolben der Klinge 1 und dessen anderes Ende in ein Loch in dem Auslaß 34 mit seiner gleichen Achse mit der Ferse der Drehachse 31 vorgesehen eingegeben. hornlos Schaufel 1 ist ein Teil davon, und tippen 34 Teil der Hauptwelle 2 ist, so können wir davon ausgehen, dass die Feder 35 die Klinge 1 und der Ausgangswelle 2 verbindet.

Somit werden die Blätter mit der Möglichkeit, die Bewegung des oszillierenden um die Achse des Schublager 31 auf einer Welle montiert, genauer gesagt um eine Achse senkrecht zur Achse der Abtriebswelle 2, aus der spezifischen Position durch eine Feder abweichenden 35 mit einem starken Windstoß.

Somit können die Klingen alle 1 werden ausgeführt, 2 auf der Welle montiert ist, beispielsweise drei sein können, und sie sind in einem Winkel 120є relativ zueinander festgelegt.

Die Hülse 8 ist ein Träger 9, die Hülse 10, der Arm 12 starr miteinander verbunden sind, stellen Abschnitte eines einzelnen Halterung, auf der Antriebswelle 6 und ein Führungsschaft 13 der Betätigungswelle 2 installiert.

Die gesamte Struktur über der Generatorwelle 21, 20, von der Antriebswelle beginnend und endend mit den Schaufeln 1 kann eine Windturbine bezeichnet werden, in Form einer Wetterfahne hergestellt.

Stativ 16 dient als eine zusätzliche Befestigungselement durch die Hülse 10 mit dem Lager 11 der Antriebswelle 6.

Leistungswandler arbeitet wie folgt: Der Wind dreht sich die Schaufel 1 wird über die Betätigungswelle 2 gedreht mit dem Kegelrad 3 übertragen wird, die dem Ritzel zu drehen beginnt 5. Das Ritzel 5 dreht die Antriebswelle 6, die wiederum die Welle 19 und der Generator 20 startet dreht erzeugen Strom durch seine Last 23, Glühbirnen vorbei, Heizungen, Wärme usw.

Sobald die Windrichtung ändert, wobei der Führungsschaft 13, der mehrere sein, und sie können in der Windrichtung 12 parallel Klinge expandiert an der Halterung montiert werden, Ausfallzeiten zu beseitigen und ihre Effizienz von Energiewandlern zu steigern.

Somit Klammern 9 und 12 sind miteinander durch die Nabe 10 verbunden sind, als eine einzige Einheit waren und kann 6 in der gleichen Ebene oder parallelen Ebenen und sind montiert auf der Antriebswelle 6 durch ein Lager 11 mit der Möglichkeit der unabhängigen Drehung von der Drehung der Antriebswelle angeordnet werden, mit einer vertikalen Drehachse, und der Betätigungswelle 1 mit Schaufeln 2 auf dem Träger 9 durch die Hülse 8 und dem Lager 7 drehbar um eine horizontale Achse montiert ist, wird diese Drehung durch die Kegelradwelle 19 übertragen.

Die Klingen 1 sind in der Regel in einem vorbestimmten Winkel relativ zur Ebene des Querschnitts der Arbeitswelle 2, jedoch unter dem Einfluß von starken Wind beginnt entfaltet sie parallel zum Vektor der Bewegung der Luft gegen die Federkraft 35, die skruchavaetsya bereitstellen, wodurch sie vor Beschädigung Impuls schützen somit reduziert. Wenn aus irgendeinem Grund zu drehen, die Blätter beginnen zu viel, wenn die mittlere Windgeschwindigkeit, neigen die Blätter den Winkel der Abweichung von der Schnittebene zu reduzieren senkrecht zur Antriebswelle 2, wodurch der Widerstand der Luftfeder 35 Verdrehung in die entgegengesetzte Richtung zu reduzieren. Diese Auslenkung der Schaufeln 1 ist zur Drehung der Schaufeln 1 vorgesehen, wobei das stumpfe Ende der fünften 31 und eine Kupplungsmutter relativ zu dem Schub 33 und Auslaß 34. Auf diese Weise trägt stabilisiert die Ausgangswellendrehzahl 2 und wird durch eine Windturbinenkonstruktion geschützt.

FORDERUNGEN

1. Der Leistungswandler Windturbinenschaufel aufweist, die in Form von Armen auf der Arbeitswelle montiert ist konfiguriert, kinematisch mit einer Antriebswelle verbunden, die mit einer Welle des elektrischen Stromgenerators verbunden ist, und der Führungsschaft, dadurch gekennzeichnet, daß die Arbeitswelle und eine Antriebswelle, die drehbar auf und eine Klammer miteinander durch ein Kegelrad verbunden ist, wobei der Arm in der Lage, eine unabhängige Drehung relativ zu der Antriebswelle und mit dem gleichen Führungsträger Schaft weathervanes.

2. Der Leistungswandler nach Anspruch 1, dadurch gekennzeichnet, dass die Schaufeln auf der Betätigungswelle um eine Achse schwenkbar montiert ist senkrecht zu seiner Achse und auf dieser Welle Rückholfeder verbunden ist.
