Erfindung
Russische Föderation Patent RU2290532
PANEL Windturbine (Windmühle)
Name des Erfinders: Sustin Ivan Filimonovich
Der Name des Patentinhabers: Sustin Ivan Filimonovich
Adresse für die Korrespondenz :. 445 026, Samara, Togliatti, Moskau Prospect, 27, kv.275, IF Sustinu
Startdatum des Patents: 2004.10.20
Die Erfindung bezieht sich auf den Maschinenbau und kann in Bereichen Anwendung finden, bei denen die erforderliche Stromerzeugung in abgelegenen Gebieten, wie zum Beispiel in der Landwirtschaft, in privaten Haushalten, aber auch für industrielle Zwecke. Turbine-Panel Wind besteht aus zwei parallel angeordneten auf dem Rahmen der Master- und Slave-Kurbelwellen durch Stäbe verbunden. Auf der Antriebskurbelwelle vertikal angeordneten Platten installiert ist, die in den rotierenden Schaufeln eingebettet sind. Spurstangen sind mit den Hubzapfen von Kurbelwellen verbunden, um eine vertikale Position der Platten zur Verfügung zu stellen, und wenn sie in der Richtung des Windes Panel Tafel bewegen geschlossen, und wenn das Panel in die Wind Platten bewegen offen. Knierollen haben eine Trapezform, die zusammen zu bringen, ermöglicht Kurbelwellen so weit wie möglich, was die Herstellung von kompakten Windenergieanlagen gewährleistet. Windturbinendesign steigert die Effizienz und die Kapazität erhöht wird.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf den Maschinenbau und Anwendungen in den technischen Bereichen finden können , die Strom benötigen, wie zum Beispiel auf Bauernhöfen, in privaten Haushalten und für industrielle Zwecke, usw.
Diese Windturbine wird verwendet, um Elektrizität in abgelegenen Gebieten zu erzeugen, in den ländlichen Gebieten, auf Bauernhöfen.
Die vorliegende Erfindung verbessert die bekannte Schaufel Mehrfachflügel- Windturbine, die ein Nachteil von geringer Effizienz ist (0,48) und niedriger Leistung (1).
Die vorliegende Erfindung zielt darauf ab, diese Nachteile zu beseitigen, dh die Effizienz einer Windturbine zu erhöhen und ihre Kapazität zu erhöhen. Diese Aufgabe wird dadurch gelöst, daß die Platte Windturbine mit zwei parallel angeordneten an dem Rahmen des antreibenden und angetriebenen Kurbelwellen verbundenen Stäbe und die Klinge an der Vorder Kurbelwelle vertikal angeordneten Platten montiert sind, in denen Rotationsmesser eingebettet sind, Stangen verbunden Hubzapfen von Kurbelwellen eine vertikale Position der Paneele zu schaffen, und, wenn in Richtung der Windscheibe Platten geschlossen sind bewegen und wenn sie offen in die Windscheibe Platten bewegt.
Effizienzsteigerung wird durch die großflächigen Platten und dem langen Arm der Kurbelwelle erreicht. Die Kurbelzapfen von Kurbelwellen durch Stangen verbunden ist, die durch die vertikale Lage der Platten und der Synchronisationswellendrehung versehen ist.
 |
 |
 |
 |
 |
|
 |

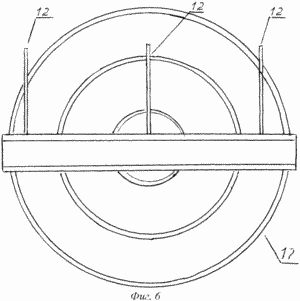

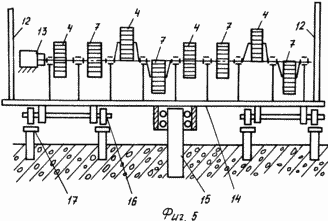

KURZBESCHREIBUNG DER ZEICHNUNGEN 1 - Schema-Panel Windturbine (Seitenansicht); 2 - Leiterplatte Windmühle (Frontansicht), 3 - Ansicht A-A in Abbildung 2, Abbildung 4 - Panel-Layout zu vosmikolennom Welle, 5 - Panel Windturbine auf einem Metallrahmen, 6 - Ruder Montage auf dem Rahmen. Panel-Windturbine umfasst zwei parallele Kurbelwellen, von denen eine Welle - die führende und die Welle 2 - eine angetriebene, 3 Schub, Panel 4, 7, vertikal auf die Antriebswelle 1 angeordnet Rods Hubzapfen 3 auf den Gipfeln der Kniewellen 6 zu verbinden, Synchronisieren der Drehung der Wellen 1 und 2 und stellen die vertikale Position des Paneels 4, Panel 7. 4, 7 eingebettet Drehmesser 5, 6 Kniewellen 1 und 2 hat eine Trapezform, näher kurbelwellen so weit wie möglich zu bringen erlauben, die für die Herstellung von kompakten liefert Windkraftanlagen. Klingendrehmechanismus 5 ist in Form von Hebeln 8 mit den Achsen der Schaufeln 5 verbunden sind und der Stange 9, die am Ende der Scheibe 10 rollt auf Leiste installiert ist 11, die Drehung der Klinge 5 bis 90 ° bereitstellt. Führend in der Kurbelwelle 1 dreht den Generator 13. |
|
Wenn die Windturbine auf einem Metallrahmen 14, kann es bis zu 200 m betragen, 400 m oder mehr, und die Kraft, mit Wärmekraftwerk zu konkurrieren. Der Rahmen 14 angebracht an die Ruder 12 der Rahmen 14 auf einer vertikalen Achse 15 in einer horizontalen Ebene gedreht wird. Die Räder 16 rollen auf den ringförmigen Spuren, die Unterstützung über die gesamte Länge des Rahmens 12 zu schaffen, montiert auf Pfählen, die von den Verwehungen im Winter schützen. Zum Zeitpunkt der Aufnahme in die Arbeit des Paneels Windturbine beginnt Druck auf die Platte 4 zu legen, die auf der Schulter der Kurbelwelle preßt 1 und 3 durch die Druckschulter der Kurbelwelle 2. Die Platte 4 wird in der Richtung des Windes bewegen, die Messer 5 in ihrer geschlossenen und die Platte 7 - in den Wind, 5 die Messer zu öffnen und sie Gegenwind nicht widerstehen. Power-Panel Windturbine wird durch die Länge von Kurbelwellen, Schulter knielang, mit einer Gesamtfläche von Platten, deren Anzahl von Platten unter dem Druck des Windes, die Kraft des Windes bestimmt. Zur Erzeugung von Strom in großen Mengen und mit einer konstanten Windfeld 4 und 7 sollte so groß wie möglich, und die Länge der Schaftbereich des Knies sein.
Die vorgeschlagene Panel Windturbine sollte in Regionen verwendet werden, mit einer anhaltenden Windrose (Sachalin, Kamtschatka, Kurilen-Inseln, im Norden), die ihm die größte Effizienz ermöglicht.
1. Polytechnic Wörterbuch. Verlag "Sowjetische Enzyklopädie", Moskau, 1980, S. 76, 77.
FORDERUNGEN
Panel Windmühle, bestehend aus zwei parallel angeordneten an dem Rahmen des antreibenden und angetriebenen Kurbelwellen verbunden Stangen und das Messer, montiert vertikal Platten daß auf der Antriebskurbelwelle gekennzeichnet angeordnet sind, in denen Drehblätter eingebettet ist, um Hubzapfen von Kurbelwellen verbundenen Stangen a bereitzustellen die vertikale Position der Platten und die Platten bei Bewegung Abwind Panel geschlossen, und wenn das Panel in die Wind Platten bewegen offen.
