Erfindung
Russische Föderation Patent RU2146775
Segel-Blatt Propeller für Windkraftanlagen
Name des Erfinders: Alexander Kulakov
Der Name des Patentinhabers: Alexander Kulakov
Korrespondenzanschrift: 141008, Region Moskau, Mytischi, Mira, 4, kv.11, Kulakov Uhr.
Startdatum des Patents: 1998.09.07
Die Erfindung betrifft Energie, nämlich Windkraftanlagen zu wickeln. Das technische Ergebnis besteht wird die Leistung Segel-Blatt in steigende Propeller, dass im Segel-Paddel Propeller gelöst, umfassend Klingen mit Achsen horizontal ihre Drehungen versetzt sind und Anschläge für die an den Achsen montierten Klingen, nach der Erfindung sind die Schaufeln in einem statischen gelegen Zustand zwischen den horizontalen und vertikalen Linien werden in Bezug auf ihre Drehachse vertikal verschoben sind, und die Anschläge sind hinter den Schaufeln installiert.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft eine Windturbine.
Bekannte Segelblatt-Propellerblätter mit versetzten horizontalen Achsen, mit dem sie schwenkbar gepflanzt sind und feste Anschläge auf den Achsen / cm. Die FR, Nr 909873, Cl. F 03 D 3/00, 1946, Seite 5. 1 /.
Gegenstand der Erfindung - Erhöhung Leistung Segel-Blatt-Propeller.
Die Aufgabe wird Klingen aus seiner Drehachse vertikal versetzt erreicht, wodurch das Übergewicht der Klinge, wobei die resultierende Verschiebung der Achse des Blattes, auf das Gewicht der Klinge gegenüber. Dies ermöglicht es dem hinteren Wind zusammen mit der Nase, nehmen an den Unterschied in den Bereichen der Schaufeln in Bezug auf die Windbewegung zu schaffen.
 |
 |

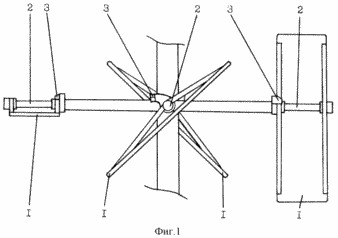

Liste der Figuren: Fig. 1 - Segel-Blattpropeller; Fig. 2 - Klinge.
BESCHREIBUNG DER ERFINDUNG
Segel-Blatt Propeller / Abb. sowohl horizontal als auch vertikal relativ zu der Achse 1 / Klinge 1 weist 2 versetzt, auf die sie sich schwenkbar aufgehängt sind, die sich in einem statischen Zustand sind die Schaufeln zwischen den horizontalen und vertikalen Linien / angeordnet. 2 /. Auf 2 Achsen, hinten Schaufeln 1, 3 Stationen installiert.
Betrieb der Erfindung
Hervorgegangen Wind wird die Klinge 1, befindet sich hinten, nach vorn und oben den Radius bezüglich der Achse 2, das heißt, verschieben, wird er in eine vertikale Position gebracht, und die Klinge 1, die Nase zu ihm befindet, wird der Wind bewegen nach hinten und unten in Bezug auf seine Achse 2, ist es in einer horizontalen Position platzieren. Diese Arbeit war streng und Bogen Winde zugleich enden. Schraube beginnt, sich zu drehen. Wenn ein starker Windfahne 1, die eine vertikale Position erreicht hat, weitergehen bis zur Abfahrt zurück durch den Wind ausgeglichen wird, und die Klinge 1, eine horizontale Position erreicht hat, liegt an dem Zaun 3.
Verbinden mit dem Wind hinter der Nase des Windes einen großen Unterschied in Bereichen mit niedrigen Wind geben, so dass die Schraube 1 / mit weniger Wind beginnen; 2 / zur Steigerung ihrer Leistung bei allen Winden, nicht Auslegungskapazität erreicht; 3 / Reichweite Design Kapazität mit weniger Wind. Die Beseitigung der Haltestelle vor dem Wind segeln ermöglichen, sich auf die Verdrillung Achse verbracht, für den vorgesehenen Zweck verwendet werden. Vorgeschlagene Schraube können Überlastungen bei starkem Wind zu vermeiden, indem sie weiterhin die Segel setzen und somit reduzieren ihre Windwiderstandsbereich.
Bewegung der Klinge um ihre Achse aufgrund der meist finden auf einer Seite der Messerachse im Verhältnis zu seiner Bewegungsrichtung des Windes. Die Bewegung der relativen Schaufeln zur gemeinsamen Achse aufgrund des Unterschieds in der Schaffung von Bereichen der Schaufeln in Bezug auf die Windrichtung. Die Möglichkeit des Segelns Blattpropeller ohne Anschläge durch die Übertragung von Segeln über den Entwurf zu arbeiten.
FORDERUNGEN
Segel-Propeller mit Blättern mit Achsen versetzt sind horizontal ihre Drehungen und stoppt für die Klingen auf Achsen montiert sind, dadurch gekennzeichnet, dass die Schaufeln in einem statischen Zustand befinden, zwischen den horizontalen und vertikalen Linien versetzt sind relativ zu den Achsen ihrer Drehung vertikal und Anschläge montiert Hinter Klingen.
