Erfindung
Russische Föderation Patent RU2148185
VETROROTOR für Windkraftanlagen
Name des Erfinders: Antonov YM
Der Name des Patentinhabers: All-Russischen Forschungsinstitut für Elektrifizierung der Landwirtschaft
Korrespondenzanschrift: 109456, Moskau, 1. Veshnyakovskaya usw., 2, VIESH, Onti und Patentierung.
Startdatum des Patents: 1998.12.10
Die Erfindung bezieht sich auf Windenergie und kann für einen stabilen Betrieb von Windkraftanlagen bei hohen Windgeschwindigkeiten verwendet werden. Das technische Ergebnis besteht darin, die Effizienz der Nutzung der Windströmung, verbesserte automatische Leistungsregelung vetrorotora Steigerung und Verbesserung in Betrieb seine Zuverlässigkeit in diesem vetrorotore erreicht eine Welle und darauf fixiert Schraube Schaufelblatt umfasst, ist spiral helix, ein Schnitt von einer flachen Ronde durch Schneiden es in einer Kurve nahe einer Spirale von Archimedes und gestreckt entlang der Achse der Hohlwelle und der Stellwelle, wobei der erste spiralförmige Spirale Spiralklinge ortsfest auf der Hohlwelle montiert ist, wobei der Durchmesser der Spiralklinge zunimmt in Richtung der Windrichtung, und nachfolgende Wicklungen erstrecken sich an den Stangen befestigt durch Längsrillen, die koaxial innerhalb der Hohlwelle und die fest an der Stellwelle innerhalb der Hohlwelle, mit der Stellwelle angeordnet ausgebildet sind, ist entlang der Hohlwelle.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft vetroenergetike und kann für einen stabilen Betrieb von Windkraftanlagen bei hohen Windgeschwindigkeiten verwendet werden.
Bekannte Konstruktionen von Schraube vetrorotorov mit vertikaler oder schräger Drehachse (siehe. Russisch 2.101.560 C1 Patent 1/10/98).
Die am nächsten an der technischen Natur der vorliegenden Erfindung ist vetrorotor (Windturbine), die eine Welle enthält und auf ihm die Klinge Schraube fixiert (siehe. SU, 1225912 A, 23.04.86). Der Nachteil dieser Methode ist der Mangel an vetrorotora effiziente Nutzung der Windenergie in verschiedenen Geschwindigkeiten, Leistungsregelung Unannehmlichkeiten.
Das technische Ergebnis besteht darin, die Effizienz der Nutzung der Windströmung, verbesserte automatische Leistungssteuerung vetrorotora in steigenden und zur Verbesserung der Zuverlässigkeit im Betrieb in diesem vetrorotore erreicht wird, die eine Welle und darauf befestigten spiralförmigen Schaufeln, die erfindungsgemäße Klinge spiral helix, ein Schnitt aus einer flachen, runden Werkstück entlang einer Kurve nahe einer Spirale von Archimedes und gestreckt entlang der Achse der Hohlwelle und der Stellwelle, wobei der erste spiralförmige Spirale Spiralklinge fest an der Hohlwelle, wobei der Durchmesser der Spiralklinge zunimmt in Richtung der Windrichtung, und nachfolgende Wicklungen sind an den Stangen schneiden, durch die Längsnuten vorbei, die im Inneren der Hohlwelle und die fest an der Stellwelle, die koaxial innerhalb der Hohlwelle, mit der Stellwelle angeordnet ausgebildet sind, ist entlang der Hohlwelle beweglich.
Das Wesen der Erfindung wird durch Fig. 1, 2.
![]() |
![]() |

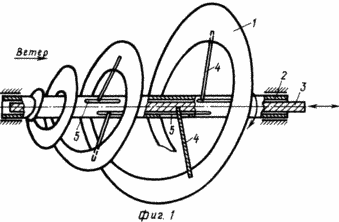

Fig. 1 ist eine perspektivische Ansicht vetrorotora; Fig. 2 - Schraubenblatt, ein Schnitt von einem flachen Ronde in einer Spirale von Archimedes.
Vetrorotor enthält Spiralschraubenblatts 1, die die Hohlwelle 2, welche die Stellwelle 3, die Klingenbefestigungsstifte 4, 5 Längsnuten der Hohlwelle 2.
Die erste Runde der spiralförmigen Spiralschaufel 1 ist starr 2. Anschließende Wendeln Spiralklinge 1 angeordnet sind, um die Hohlwelle 2. Die Windungen des spiralförmigen Blattes 1 in regelmäßigen Abständen Befestigungsstäbe 4 befestigt sind an der Hohlwelle befestigt ist, die innerhalb des hohlen 5 gebildet, durch Längsschlitze passieren Welle 2 und 3. die Stellwelle 3 dreht sich zusammen mit der darauf fixierten Spiralschraubenblatt 1 und eine koaxiale Hohlwelle 2 ist innerhalb der Hohlwelle 2 entlang ihrer Achse bewegbar zu der Stellwelle fixiert. Wenn die axiale Bewegung der Stellwelle 3 innerhalb der Hohlwelle 2 durch die Stangen 4 in den Längsnuten 5 der Hohlwelle reisen 2, 1 Spiralschraubenblatt in der Lage ist zu "strecken" oder "komprimieren", um die Windungen der spiralwendelförmigen Blattes 1 entlang der Hohlwelle 2 zu regulieren, um vetrorotora Leistung von der Windgeschwindigkeit abhängig, dh. k. eine Änderung des Abstandes zwischen dem Spiralschraubenblatt vetrorotora führt zu einer Veränderung des Durchmessers (D und d).
Spiralspiralmesser 1 vetrorotora Schnitt aus einem flachen Ronde mit einem Durchmesser D, indem sie es entlang der Kurve nahe der Spirale des Archimedes, und erstreckte sich entlang der Achse des Hohl 2 und 3 der Stellwelle zu schneiden.
WORKS VETROROTOR für Windkraftanlagen FOLGT
Vor vetrorotor Arbeitssatz den Beginn der Spiralschnecke (schmaler Ring) in Richtung der Windströmung. Der Windstrom in Windungen des spiral helikale Klinge trifft 1 dreht sich mit seiner daran befestigten Hohlwelle 2a zusammen und innerhalb der Stellwelle 3 angeordnet.
Wenn die Geschwindigkeit des Windes Änderung der Leistung vetrorotora Bewegung der Stellwelle 3 entlang der Hohlwelle 2 mittels ändern 4 montiert auf Stangen Welle 2 entlang den Längsnuten 5 der Hohlwelle bewegt, um den Abstand zwischen den Windungen der spiral Helix des 1 Klinge ändert, was zu einer Änderung vetrorotora Durchmesser und damit seine Kapazität.
FORDERUNGEN
Vetrorotor umfassend eine Welle und darauf befestigten spiralförmigen Schaufeln, dadurch gekennzeichnet, dass die Klinge spiral helix ist ein Schnitt von einer flachen, kreisförmigen Rohling durch sie entlang einer Kurve nahe einer Spirale von Archimedes und gestreckt entlang der Achse der Hohlwelle und die Verstellwelle Schneiden, wobei die erste Spule spiralförmig ist -vintovoy Blatt ist an der Hohlwelle starr befestigt ist, der Durchmesser der Spiralklinge zunimmt in Richtung der Windrichtung, und nachfolgende Wicklungen sind an den Stangen befestigt, durch die Längsnuten erstrecken, die im Inneren der Hohlwelle ausgebildet sind und fest an der Stellwelle, die koaxial innerhalb der Hohlwelle befindet, mit Stellwelle beweglich entlang der Hohlwelle.
