Russische Föderation Patent RU2174188

KARUSSELL GELIOVETROSTANTSIYA (Windmühle)

KARUSSELL GELIOVETROSTANTSIYA (Windmühle)

Name des Erfinders:
Der Name des Patentinhabers: Gosenergonadzor Amt der Region Astrachan
Korrespondenzanschrift: 414022, Astrachan-, ul. Star, 47, korp.5 Management "Astrahangosenergonadzor"
Startdatum des Patents: 2000.04.18

Die Erfindung betrifft Energie und Solarenergie betrifft mit mehreren Solarzellen und Windräder zu wickeln. Das technische Ergebnis besteht Stromverbrauch zu reduzieren und die Erhöhung der Leistungserzeugung wird dadurch erreicht, daß die Dreh geliovetrostantsiya enthaltenden Träger mit oberen und unteren Lagern, Generator, Solarzellen und Karussell Windturbine nach der Erfindung weist ferner einen Längsträger mit dem unteren Lager befestigt ist, und Kabel an dem Balken und dem oberen Lager befestigt ist, und an der Unterseite der Balken befestigt reversierbaren Magneten darin angeordneten hohlen Trommeln und dem elektrischen Generator, der über den intermittierenden Welle mit hohlem Trommeln und durch das Getriebe mit einem Karussell Windturbine interagiert auf dem Ende des Trägers angebracht ist und senkrecht zur Welle Ende des Balkens und der Träger befestigt vertikale Solarzelle zur oberen Seillager befestigt zwei dreieckige Solarzellen zusammen Gelenk verbunden und mit dem Strahl - Klammern, während die obere Trommel bogenförmigen Längsklingen befestigt hohlen Führungen in dem elektrisch leitenden Rahmen eingebettet sind, aufweisen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf Wind- und Solarenergie und Strom betrifft, mit mehreren Solarzellen und Windräder.

Bekannte Karussells Windturbine eine vertikale Welle aufweist, wobei die radialen Schaufeln, von denen jede in Form einer Welle Rahmen angebracht ist und darin relativ drehbar zu sein, um den horizontalen Achsen parallele Platten montiert ist und von der Welle entfernten Rand jeder Platte in einem spitzen Winkel aus seiner Ebene gebogen wird (siehe . die SU, A1 1537885, Kl. die F 03 D 3/00, 23.01.1990, 2 Sek.).

Die Nachteile der Windturbine sind geringe Effizienz und geringe Zuverlässigkeit bei hohen Windgeschwindigkeiten.

Bekannten Windturbine mit einem Turm umfasst, eine vertikale Welle, Lamellen schwenkbar in der vertikalen Ebene befestigt an den peripheren Gelenke die Hauptstrecke durchlaufen, während der Turm mit Rollen mit einer vertikalen Drehachse vorgesehen ist und die Welle - eine Hülse zum oberen Ende der Welle verbunden, um eine Zahnstange aufweist, Laufband und Scharniergelenke, 03 das obere Ende der Zahnstange mit zusätzlichen Erweiterungen an dem distalen Ende der Traverse, die Hauptstrecke verbunden sind mit Schaufeln an ihren Enden und sind an der Nabe, und alle Erweiterungen sind mit elastischen Elementen (sm. die SU, A1 1.657.724, Kl. F verbunden ist, D 3/06, 1991.6.23, Fig. 1, 3.).

Zu den Nachteilen gehört die Installation von umständlichen Konstruktion und die geringe Nutzung der Windenergie.

Bekannte Dreh geliovetrostantsiya enthaltenden Träger mit oberen und unteren Lager, Generator, Solarzellen und ein Windrad Karussell, die wesentlichen Merkmale wie das nächste Analogon (Prototyp) angenommen der Erfindung (siehe. DE, A1 3614110, Kl. F 03 D 3/00, 1987.10.29, Abb. 1,4.).

Die Nachteile sind geringe Effizienz geliovetrostantsii Installation und hohen Stromverbrauch.

Das technische Ergebnis besteht Stromverbrauch zu reduzieren und die Erhöhung der Leistungserzeugung wird dadurch erreicht, daß die Dreh geliovetrostantsiya enthaltenden Träger mit oberen und unteren Lagern, Generator, Solarzellen und Karussell Windturbine nach der Erfindung weist ferner einen Längsträger mit dem unteren Lager befestigt ist, und Kabel an dem Balken und dem oberen Lager befestigt ist, und an der Unterseite der Balken befestigt reversierbaren Magneten darin angeordneten hohlen Trommeln und dem elektrischen Generator, der über den intermittierenden Welle mit hohlem Trommeln und durch das Getriebe zusammenwirkt, - mit einem Karussell Windturbine auf dem Ende des Trägers angebracht ist und senkrecht zur Welle das Ende des Balkens und das Stützlager vertikale Solarzelle an dem oberen Seil zwei dreieckige Solarzellen miteinander verbunden Gelenk und an den Balken befestigt - Klammern, während die obere Trommel bogenförmigen Längsschaufeln angebracht hohlen Führungen in dem eingebetteten elektrisch leitenden Rahmen, und Trommeln, und führt die Längs Klingen sind aus einem nichtmagnetischen Material hergestellt ist.

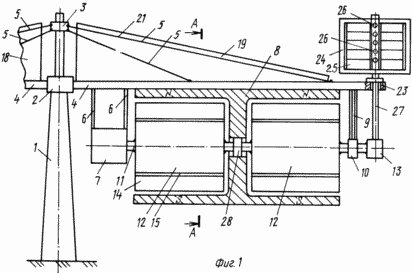

Fig. 1 zeigt eine Dreh geliovetrostantsiya, Seitenansicht, rechte Seite.

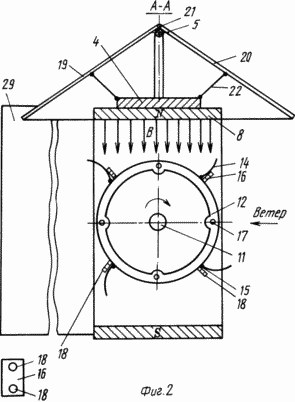

Fig. 2 zeigt einen Schnitt A-A, der linke Flügel ist symmetrisch rechts.

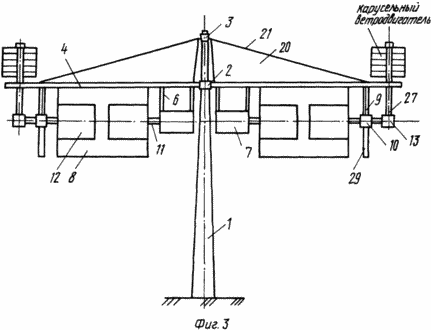

Fig. 3 zeigt die Dreh geliovetrostantsiya, allgemeine Ansicht.

Rotations geliovetrostantsiya umfasst einen Träger 1, auf dem das untere Drehlager 2 und das obere Schwenklager 3 an der Unterseite befestigt wird, um die Längsträger 4 und 5. Die Kabel zur Unterseite des Trägers 4 bis 6 Anhänger befestigt Generator 7, bogenförmigen, bilateral Magneten 8 und 9 auf dem Aufhängelager Schub 10, durch die sich der Energiegenerator 7 der intermittierenden Welle 11, um sie starr laid verbunden mit der Hohltrommel 12 und dem Zahnrad 13. die Trommeln durch schwenkt Lager 12 einen hohlen Längs außen gebogene Platte 14 angebracht 15 und eine U-förmige Hohl Führungen 16, starr an den Trommeln 12.

Innen, Scharniere die Trommeln 12 und Körper 16 abgedichtet Begrenzer 17 und leitenden Rahmen 18 mit der magnetischen Induktion kooperierende B. Die 12 Trommeln, Platte 14, 15 und Führungen 16 aus nicht-magnetischem Material hergestellt sind. Die obere Seil 5 befestigt bilden zwei dreieckigen Sonnenkollektoren 19 und 20 4 zwischen dem Gelenk 21 und an dem Balken verbunden sind - die Klammern 22. Am Ende des Balkens 4 ein Loch 23 ist mit dem Lager langweilige Windturbine 24 angebracht ist, bestehend aus einem Rahmen mit Schwenkplatten 25 befestigt an der Achse 28, die vertikale Welle 27 verbunden, auf das Zahnrad 13. der Schub 28 angebracht in dem mittleren Teil des bilateralen Magneten 8 über eine Welle 11 in Kontakt mit der Trommelwelle 12. die Achse 11 senkrecht zu Endträger 4 und das Lager 10 trägt starr vertikalen Solar befestigt die linke Seite der Batterie 29 das Karussell geliovetrostantsii ähnlich dem rechten Teil und besteht aus den gleichen Bestandteilelemente und Vorrichtungen.

KARUSSELL GELIOVETROSTANTSIYA funktioniert wie folgt

Sonnenkollektoren 29 der linken und rechten Seite des geliovetrostantsii entfalten auf dem unteren und oberen Drehlagern 2 und 3, die alle vier der Trommel 12 in Richtung des Windstroms. Die obere Klinge 14 auf 12 Trommeln auf sitzen hält 16 und den unteren Arm 14, im Gegenteil, zu schmiegen 16 Begrenzer und Windströmung wird in Rotation aller Rollen 12. Der leitende Rahmen 17, 18 die Magnetfeld führen Linien kreuzen und sie werden elektrische Strom erscheinen abwechselnd , abnehmbar durch die Kollektoren und Bürsten an das Stromnetz (nicht gezeigt). Aus der Drehung der Trommel 12 und der Drehwindturbine beginnt Drehwelle 11 und damit in dem Stromgenerator 7, und wird durch einen elektrischen Wechselstrom in das allgemeine Stromnetz gerichtet hergestellt werden.

Am Tag, in Gegenwart von Sonnenlicht in Solarzellen 19, 20 und 29 werden unter Verwendung von Solarzellen einen stetigen elektrischen Strom (nicht dargestellt) erzeugt wird, gerichtet ist, beispielsweise zum Laden von Akkumulatoren oder in Wechselstrom umgewandelt und ins Netz eingespeist.

FORDERUNGEN

1. Dreh geliovetrostantsiya mit oberen und unteren Lager, Generator, Solarzellen und Karussell Windturbine enthaltenden Träger, wobei die geliovetrostantsiya ferner einen Längsträger auf dem unteren Lager gesichert umfasst, und die auf den Balken angeschlossenen Kabel und dem oberen Lager und an den unteren Balken angebracht zweiseitigen Magnet darin hohle Trommeln angeordnet ist, und dem elektrischen Generator, der mit hohlen Trommeln und durch das Getriebe mit einem Karussell Windturbine über die intermittierenden Welle zusammenwirkt am Ende des Balkens angebracht ist und senkrecht zur Welle bis zum Ende des Balkens und dem Stütz vertikalen Solarpaneel befestigt trägt, an der oberen Seil befestigt zwei dreieckige Solarzellen zwischen dem Gelenk und dem Balken befestigt - Klammern, während die obere Trommel bogenförmigen Längsklingen befestigt Hohlführungen aufweist, die in dem leitenden Rahmen eingebettet sind.

2. Dreh geliovetrostantsiya nach Anspruch 1, dadurch gekennzeichnet, daß die Spulen, Längsführungen und Klingen aus einem nichtmagnetischen Material hergestellt sind.
