Erfindung
Russische Föderation Patent RU2287717

SYSTEM FÜR DIE STROMERZEUGUNG

SYSTEM FÜR DIE STROMERZEUGUNG

Name des Erfinders: Björn Lindberg (SE)
Der Name des Patentinhabers: WATER CROSSING, INC. (SE)
Korrespondenzanschrift: 129010, Moskau, ul. Boris Spassky, 25, S. 3, Ltd. "Gorodissky und Partner", pat.pov. GB Yegorova, Kenn-Nr 513
Startdatum des Patents: 2002.01.17

Ein System zur Erzeugung von Elektrizität ist im Wesentlichen auf der Verwendung von Meeresströmungen, die einen Rotationskörper umfaßt einen vorderen Einlaßseite und einer hinteren Auslassseite mindestens ein Übertragungselement der Einlaßseite mit dem Generator verbindet. Rotationskörpers hat einen Kegel sich verjüngende und / oder Wölbungsabschnitt, der von der Einlaßseite des im wesentlichen zylindrischen schmalen Abschnitt und einen sich verjüngenden Abschnitt und / oder konkaven oder flachen Abschnitt erstreckt, in der entgegengesetzten Richtung von der Ausgangsseite in einer Richtung erstreckt. Narrow Rotationskörperabschnitt voneinander auf dem Umfang der Turbinenschaufeln voneinander beabstandete, die den Rotationskörper Rotation, freien Stirnende zu schaffen, angeordnet sind, ist an dem Getriebeelement angebracht und dient dazu, die Drehbewegung auf den Generator zu übertragen. Die Innenfläche der Außenwand Rotationskörper hat Schaufeln in Umfangsrichtung angeordnet und dazu bestimmt ist, die Reibung innerhalb des rotierenden Flüssigkeitskörper erzeugt zu beseitigen. System Design verbessert den Wirkungsgrad bei relativ geringen Kosten.

BESCHREIBUNG DER ERFINDUNG

Die vorliegende Erfindung betrifft ein System zur Erzeugung von Elektrizität, in erster Linie aufgrund der Verwendung von Meeresströmungen, die einen Rotationskörper umfaßt einen vorderen Einlassseite und einer hinteren Auslassseite aufweist, und mindestens ein Übertragungselement der Einlaßseite mit dem Generator verbindet.

Die bekannten Verfahren und Systeme zur Erzeugung von Elektrizität durch Verwendung von Meeresströmungen erwiesen kostspielig. Auch deren Wirksamkeit ist gering aufgrund der Tatsache, dass die Energie solcher Systeme oft unter Verwendung erzeugt keine Investitionen aufgewandt rechtfertigen.

Die Aufgabe der vorliegenden Erfindung, ein System zur Leistungserzeugung zu schaffen, ist im Wesentlichen auf Meeresströmungen, die effizienter und wirtschaftlicher ist und mit relativ geringen Kosten hergestellt werden. Dieses System umfasst einen Rotationskörper, der wesentlich mehr Energie liefert, als dies möglich war bei bekannten Systemen. Aufgrund der guten Anpassungsfähigkeit dieses System kann an solchen Orten im Meer installiert werden, wo es die stärksten Meeresströmungen. Kennzeichnende Merkmale der vorliegenden Erfindung sind in den Ansprüchen dargelegt.

Technische Ergebnis wird durch ein System zur Leistungserzeugung erreicht, hauptsächlich aufgrund der Verwendung von Meeresströmungen, die einen Rotationskörper umfaßt einen vorderen Einlassseite und einer hinteren Auslassseite aufweist, wobei mindestens eine Übertragungselement der Einlaßseite der Einlaßseite des Generators verbindet und in der Richtung erstreckt, aus der im wesentlichen zylindrische schmalen Abschnitt, sich verjüngende wenigstens einen Abschnitt, konisch und / oder Leuchtmitteln, wobei der schmale Abschnitt voneinander an den Turbinenschaufeln des Umfangs beabstandet ist, die freien vorderen Ende davon bereitzustellen Rotationskörper Drehung angepasst sind an dem Übertragungselement und dient dazu, den Generator und die Innenfläche der Außenwand der Rotationskörper eine Drehbewegung zu übertragen hat Schaufeln in umfangs~~POS=TRUNC angeordnet und dazu bestimmt ist, die Reibung innerhalb des rotierenden Flüssigkeitskörper erzeugt zu beseitigen.

Der Rotationskörper nach der Erfindung kann einen konischen und / oder konkaven oder flachen Abschnitt in einer Richtung gegenüberliegende Seite der Abtriebs erstreckt.

Vorzugsweise werden die Eingangswinkel der Turbinenschaufeln Variablen gemacht.

Vorzugsweise umfasst die Rotationskörper eine Flüssigkeitszuführungselement konfiguriert ist, den Rotationskörper in die korrekte Schwimmstellung zu halten, während die Intensität der Meeresströmungen verändert.

Gemäß einer Ausführungsform der Erfindung in dem Rotationskörper installiert, um die Form eines Düsengehäuse, das eine im wesentlichen Sanduhr-Form besitzt, wobei die Wand des Gehäuses von dem verjüngten Mittelabschnitt Gehäuse auseinanderlaufen, wobei der Drehkörper in dem Gehäuse drehbar gelagert ist. Das Gehäuse weist einen quadratischen Querschnitt.

Die Schaufeln montiert auf der inneren Oberfläche der Außenwand des Drehkörpers, während die Rippen die Steifigkeit der Außenwand zu verbessern.

Vorzugsweise umfasst die schmalen Rotationskörperabschnitt eine kegelstumpfförmige Körper durch Turbinenschaufeln gelagert ist und sich um den schmalen Abschnitt, wobei die konvergierenden Seiten des konischen Körpers des schmalen Abschnitts zugewandt ein Tunnelelement, begrenzt sich verjüngende Abschnitt Rotations zu bilden, und die Vorderseite des abgeschnittenen Körpers des Körpers und in Richtung der Schaufeln sich verjüngende , eine spektakuläre Meeresströmungen und sie auf die Schaufeln durch die Lücken zwischen ihnen führen.

Erfindungsgemäß ist der Hauptkörper des Rotations ein wesentliches Merkmal der Erfindung, die durch Meeresströmungen in der Position gedreht wird, wo das System geschrieben werden.

Rotation des Rotationskörpers kann durch Einstellen der Winkel der Schaufeln optimiert werden, die um den engen Abschnitt des Körpers des Rotations angeordnet sind. der Drehkörper wird auf einer bestimmten Ebene des Eintauchens in das Meer mittels des Übertragungselementes gehalten wird, die eine Drehbewegung auf den Generator überträgt. sehr hohen Umwandlungswirkungsgrad der langsamen Bewegungen von großen Wassermengen durch die spezielle Form der Rotationskörper erhalten. Energieübertragungs Drehung von der Drehung der Generatorkörper wird mittels Übertragungselementen, entweder durch direkte Übertragung der erzeugten elektrischen Energie oder durch Energieakkumulations gemacht. Das System weist eine Pumpe oder einen Kompressor, der den Rotationskörper in der richtigen Position durch die erzeugte Energie sichergestellt unterstützen, gekoppelt mit den Schaufeln, die in einem Kreis der Drehung des Körpers angeordnet sind. Solch eine Pumpe oder ein Kompressor verwendet, um den Füllungsgrad der Drehung des Körpers des Wassers einzustellen, um die Drehung der Drehung der Körperposition des Meeres beeinflusst. Zur Beseitigung der Flüssigkeitsreibung, die im Inneren des Rotationskörpers ist und dessen Füllgrad einzustellen, die Innenfläche der Außenwand Rotationskörper mit nach innen weisende Lamellen vorgesehen sind, die Drehung der innenliegenden Fluid bereitzustellen, zusammen mit dem Rotationskörper anstelle einer Reibung gegen die Innenwände zu schaffen. In diesem Schema Schaufelanordnung und Funktion als Rippen die Steifigkeit des gesamten Drehkörpers zu erhöhen.

Bestimmte bevorzugte Ausführungsformen der vorliegenden Erfindung unter Bezugnahme auf die beigefügten Zeichnungen beschrieben.

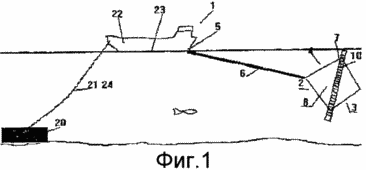

1 schematisch eine Seitenansicht des Systems gemäß der vorliegenden Erfindung.

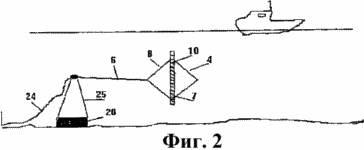

2 zeigt eine alternative Ausführungsform des Systems gemäß der vorliegenden Erfindung verwendet.

3 veranschaulicht schematisch eine Querschnittsseitenansicht eines Rotationskörpers, die mit der vorliegenden Erfindung ein Teil des Systems ist, und ist drehbar innerhalb des Gehäuses, die die Form der Düse montiert ist.

4 zeigt eine Ansicht des Rotationskörpers und einer Endabdeckung gemäß Figur 3.

5 ist eine schematische Seitenansicht einer anderen Ausführungsform des Systems gemäß der vorliegenden Erfindung, die der Rotationskörper eine vordere Einlassseite mit einem konischen Abschnitt und einer hinteren Auslassseite mit dem flachen Teil zeigt, aufweist.

Figur 6 zeigt schematisch einen Teil des Systems, das der Rotationskörper ist und die Änderung der Position und Höhe (Tiefe) des Rotationskörpers durch den Füllungsgrad des Drehkörpers zu ändern.

Figur 7 zeigt einen Querschnitt des schmalen Teils des Rotationskörpers in Richtung der Eingangsseite und der Turbinenschaufeln dargestellt.

Figuren 8a bis 8d zeigen verschiedene Formen der Eingangs- und Ausgangsseite des Rotationskörpers und als axiale und radiale Positionen gezeigt, die Turbinenschaufeln Rotationskörpers zu verengen.

9a bis 9d zeigen verschiedene mögliche Arten von Eintritt und Wasseraustritt.

10 ist eine schematische Seitenansicht der Scharnierdrehübertragungselement, das zum Eliminieren des Einflusses der Wellen bietet.

11 zeigt eine starre radiale Kraftübertragung mittels Übertragungselementen mit Gelenkverbindungen und elektrischen Generator, der innerhalb des Körpers befestigt ist, das Übertragungselement durch starre Übertragungswelle ausgebildet ist.

Figur 12 ist eine Seitenansicht einer weiteren Ausführungsform, nach der der Rotationskörper um seinen schmalen Abschnitt bildet einen Kegelstumpf, Seitenflächen schräge, die in Richtung des schmalen Abschnitts konvergieren und Waschbecken hinein durch einen schmalen Abschnitt um die Schaufel angeordnet, die an einer vorbestimmten angeordnet sind Abstand voneinander.

13 zeigt einen Rotationskörper mit der Stirnfläche in 12 gezeigt.

14 zeigt schematisch den Rotationskörper gemäß der vorliegenden Erfindung, und die Konzentration und die Strömung.

In den Zeichnungen 1 zeigt ein System zur Erzeugung von Elektrizität, in erster Linie durch die Verwendung von Meeresströmungen. Dieses System umfasst einen Rotationskörper 4 eine vordere Einlaßseite 2 und einen hinteren Auslaufseite 3 als auch aufweist, und mindestens ein Übertragungselement 6 verbindet die Einlaßseite 2 mit einem Generator 5 das Übertragungsteil 6 kann als eine flexible oder starre Welle ausgebildet sein.

Körper 4 (4 ', 4' ', 4' '') der Dreh umfasst einen konischen Teil 8 (8 ', 8' ', 8' ''), die aus dem im wesentlichen zylindrischen schmalen Abschnitt erstreckt 7 (7 ', 7' ' , 7 '' ') in Richtung der Einlaßseite 2 und eine konische und / oder Glühbirne. Verschiedene Formen des Rotationskörpers 4 am Einlaß 2 und Auslaß 3 Seite bzw. sind detaillierter in den Figuren 8a bis 8d und 9a bis 9d gezeigt. Form Glühbirne und der Tunnel, sondern auch axiale und radiale Lage der Blätter, die aus vier Körper rotating bieten (4 ', 4' ', 4' ''), nach Faktoren durch die mittlere Strömung, die durchschnittliche Temperatur und den Salzgehalt im Wasser definiert, und diese Faktoren individuell für jeden ausgewählten Einbauposition berechnet. In der Nähe des Körpers 4 (4 ', 4' ', 4' '') drehenden Strömungen an seinem Außendurchmesser konzentriert, wonach sie in ihre ursprüngliche Form zurückzukehren. Die Höhe der Messer ist in einer solchen Weise berechnet, dass sie genau für dieses Phänomen erklären. Geeignete Formen der Außenwand des Rotationskörpers 4 sind in den Figuren 8a bis 8d und 9a bis 9d gezeigt. Diese Formen sind so gewählt, dass die Effizienz im Hinblick auf die gemeinsame Wirkung des Variierens der Dichte von Wasser zu maximieren, den Salzgehalt im Wasser und die Strömungsgeschwindigkeit.

Der Drehkörper 4 um Es ist mit einem schmalen Abschnitt 7 Schaufeln 10 versehen, die voneinander mit unterschiedlichen Abständen angeordnet sind und dazu dienen, einen Rotationskörper Drehung bereitzustellen. Das freie vordere Ende des Körpers 4 ist mit dem Rotationsübertragungselement 6 verbunden, um die Drehbewegung auf den Generator 5 Die Klingen 10 haben einstellbare Anstellwinkel Antrieb zu übertragen Klinge zu ermöglichen, so eingestellt, daß die maximal mögliche Ausgangsleistung zu erhalten.

In einer alternativen Ausführungsform, die detaillierter in den Figuren 12 und 13 ist ein schmaler Körperabschnitt 7 enthält einen kegelstumpfförmigen Drehkörper 26 mittels Schaufeln unterstützt wird oder Flügel gezeigt ist 10. Die konvergierenden Seiten 27, 28 des Körpers der schmale Abschnitt 7 zugewandten, wodurch Element 29 in Form eines Tunnels, einem spektakulären Meeresströmungen und führen sie 10 durch die Lücken 30 zwischen ihnen zu den Schaufeln. Gemäß einer bevorzugten Ausführungsform ist der Einbauwinkel der Schaufeln 10 beträgt etwa 45 °. In diesem Fall kann die Leistung durch die Drehung des Rotationskörpers, die durch etwa 30% erhöht werden.

Zur Orientierung im Meer des Rotationskörpers 4, so müssen letztere ein Flüssigkeitszuführungselement 11, wie eine Pumpe oder einen Kompressor, die den Körper in der richtigen Position in den Energieverbrauch zu halten, zusammen mit Mitteln zum Einstellen des Winkels der Lamellen von der Intensität der Meeresströmungen in Abhängigkeit. Um die Effizienz des Rotationskörpers verbessern letztere kann in dem Gehäuse eingestellt werden 12 eine Ansicht der Düse, deren Form entsprechen kann zu einer Sanduhrform und deren Wände divergieren von dem verjüngten Mittelabschnitt 13 des Körpers, wobei der Rotationskörper drehbar auf Lagern 14 montiert ist, die jeweils mit dem Einlass 15 und dem Auslass 16 in dem Gehäuse 12 gemäß einer bevorzugten Ausführungsform von 12 hat, als in dem Fall eines kreisförmigen Querschnitt mit einer größeren Fläche einen quadratischen Querschnitt Gehäuse befestigt. Folglich, wie ein Gehäuse liefert eine maximale Durchflussrate, was wiederum eine maximale Drehgeschwindigkeit des Körpers 4 der Drehung bereitstellt.

Die Außenwand 17 des Körpers 4 der Drehung (7) auf dem Umfang des Flügels an seiner Innenfläche 18 angeordnet ist, soll die Reibung der Flüssigkeit, beispielsweise Wasser zu beseitigen, die 4 innerhalb des Drehkörpers ist. Gleichzeitig 18 Klinge eine Rolle spielen, die Rippen die Steifigkeit der Außenwand 4 17 des Rotationskörpers zu verbessern. Aufgrund dieser Struktur wird das Wasser in das Innenvolumen des Körpers Dreh Füllung 4 in der Drehbewegung teil.

1 veranschaulicht, wie das System 1 kann in Übereinstimmung mit der vorliegenden Erfindung durchgeführt werden. In diesem Fall hat das System einen Anker 20, der auf dem Meeresboden aufliegt und von der sich eine Ankerkette 21 mit dem schwimmenden Element 22 verbunden Element 22 mit einer Batterie 23 zum Speichern von Energie aus der Drehkörper 4, die eine Drehung aus dem Körper übertragen wird, durch Übertragungselement 22 6 und der Generator 5. Da der schwimmenden Element und dem Kabel 24 verbunden ist, der ausgelegt ist, Energie auf das Ufer zu transportieren. In einer anderen Ausführungsform wird die gespeicherte Energie in dem Akkumulator 23 auf Schiffe verschiedener Typen überführt, der die gespeicherte Energie an den gewünschten Ort des Verbrauchs führen.

2 zeigt schematisch ein System 1 gemß der vorliegenden Erfindung, bei dem der Drehkörper 4 in einer Meeresströmung mit Hilfe des Verankerungselements 20 vorgesehen, mit einem Rahmen 25. Das letztere den Rotationskörper 4 bei einer vorbestimmten Position in der Meeresströmung zu halten hilft. das Übertragungsglied ist schwenkbar mit dem Rahmen 25 verbunden, und die mit dem Kabel 24 für die Energieübertragung an Land verbunden ist.

10 und 11 ein System 1 in Übereinstimmung mit der vorliegenden Erfindung zeigt, die zwischen dem Körper 4 und dem schwimmenden Drehelement 22 Scharnier 10 zeigt Kraftübertragungselement, das beseitigt die Wirkung der Wellen eine andere Verbindung hat. 11 zeigt eine radial steife Verbindung, die eine gelenkige Verbindung und den elektrischen Stromgenerator besteht aus 5 im Inneren des Rotationskörpers 4 installiert. Es gibt auch ein Kabel für Strom vom Generator 5 erzeugten Übertragungselement Transportieren 6, die in diesem Fall als starre Welle ausgebildet ist.

Verschiedene Entwürfe hierin beschrieben, ein System bereitzustellen, die einen Drehkörper aufweist, kann die Umfangsgeschwindigkeit der radial erhöht werden. Wenn große Mengen an Wasser mit einer geringen Strömungsgeschwindigkeit kann um die Umfangskraft hinzuzufügen konzentriert werden.

14 schematisch zeigt, wie Ströme am Außendurchmesser des Rotationskörpers 4 im Bereich des schmalen Abschnitts insbesondere konzentriert 7. Nach der Drehung des Körpers wieder zusammenströmt und zurück in ihre ursprüngliche Form. Daher wird die Größe der Blätter berechnet , um genau diese Tatsache zu berücksichtigen , um Effizienz zu erreichen , bis 16 kW entspricht / m 2, die 4 - mal mehr im Vergleich mit dem Stand der Technik technische Lösungen.

FORDERUNGEN

1. System (1) zur Stromerzeugung ist hauptsächlich auf die Verwendung von Meeresströmungen, die einen Körper (4) des Dreh einen vorderen Einlaßseite (2) und einer hinteren Auslassseite (3), mindestens ein Element (6) Übertragungs die Einlaßseite (2) mit einem Generator verbindet (5) und in Richtung der Eingangsseite des im wesentlichen zylindrischen schmalen Abschnitt (7), zumindest einen Abschnitt (8, 9) verjüngt sich konisch und / oder Leuchtmitteln erstreckt, in Dieser schmale Abschnitt voneinander beabstandet an den Turbinenschaufeln eines Kreises (10), die den Rotationskörper Rotation freie vordere Ende davon an dem Übertragungselement angebracht ist, bereitzustellen, angeordnet sind (6) und dient dazu, die Drehbewegung auf den Generator (5) zu übertragen, und die Innenfläche der Außenwand (17) des Rotationskörpers weist Leitschaufeln (18) angeordneten in umfangs~~POS=TRUNC und die Reibung durch Drehung der Flüssigkeit im inneren des Körpers (19) verursacht werden.

2. System nach Anspruch 1, dadurch gekennzeichnet, daß der Körper (4) einen Rotationskonus und / oder konkaven oder flachen Abschnitt in einer Richtung entgegengesetzt der Ausgangsseite erstreckt.

3. System nach Anspruch 1, wobei die Eingangswinkel der Schaufeln (10) variabel sind.

4. System nach Anspruch 1, dadurch gekennzeichnet, daß der Körper (4) einen rotierenden Zuführelement (11) von Flüssigkeit geeignet ist, einen Rotationskörper in der richtigen Schwimmstellung zu halten, während die Intensität der Meeresströmungen verändert.

5. System nach Anspruch 1, dadurch gekennzeichnet, daß der Körper (4) umhüllt Rotation (12) mit einer Düsenform, die eine im wesentlichen Sanduhr-Form besitzt, wobei die Wand des Gehäuses von dem verjüngten Mittelabschnitt divergieren (13) des Gehäuses (12) während der Körper (4), die drehbar in dem Gehäuse drehbar gelagert.

6. System nach Anspruch 4, wobei das Gehäuse einen quadratischen Querschnitt aufweist.

7. System nach Anspruch 1, dadurch gekennzeichnet, daß die Messer (18) gleichzeitig für die Rippen der Außenwand Versteifungs (17).

8. System nach Anspruch 1, wobei der schmale Abschnitt (7) des Körpers (4) einen kegelstumpfförmigen Drehkörper (26), die von den Turbinenschaufeln (10) und die sich um den engen Abschnitt, die konvergierenden Seiten (27, 28) konischen Körper den schmalen Abschnitt (7) gegenüber dem Tunnelelement zu bilden (29) durch einen konischen Abschnitt begrenzt (8, 9) der Rotation und der Vorderseite des Körpers (27) ein kegelstumpfKörper (26) und spitz zulaufend in Richtung Schaufeln (10), spannende marine fließen und an den Schaufeln (10) durch Zwischenräume (30) dazwischen zu leiten.
