Erfindung
Russische Föderation Patent RU2088001
Akku mit interner Heizung
Name des Erfinders:. Kesov YV; Volkov SS. Titow EI
Der Name des Patentinhabers: Militär Automobil - Institut
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.05.15
Verwendung: Herstellung von chemischen Stromquellen für den Einsatz bei niedrigen Temperaturen. Die erfindungsgemässe Vorrichtung weist ein Gehäuse 4 Monoblock-Typ mit Schikanen und einem Prisma 9 in der Blöcke angeordnet sind, 10 bipolaren Elektroden durch Separatoren getrennt sind, und einen Elektrolyten, in dem die Heizeinrichtungen 2 in Form von Wärmerohren Grover und geschützt über die gesamte Oberfläche termokislotostoykoy Film aus Polytetrafluoräthylen platziert . Oberhalb der Batteriedeckel 7 Zusatzheizung 1 in Form von PTC gestellt, schloss den Deckel 5. Dadurch wird die Zuverlässigkeit und Effizienz der Batterieheizung erhöht.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Elektroindustrie und bei der Herstellung von Batterien für den Einsatz bei niedrigen Temperaturen bestimmt sind.
Bekannt Batterie mit innerer eletkroobogrevom [1] Monoblock - Typ mit einem Gehäuse mit Prallplatten , umfassend Elektroden ravnopolyarnye gesammelt und in Separatoreinheiten getrennt und die elektrische Heizeinrichtung als Widerstandselement ausgebildet ist und im unteren Bereich angeordnet ist .
In dieser Batterie bietet keine gleichmäßige Erwärmung der Elektroden Höheneinheit. Da der Heizbereich in dem unteren Raum angeordnet ist, begrenzt ist, seine spezifische Wärmespannung erhöht wird, die eine vorzeitige ihn verursacht werden.
In der Nähe von dem vorgeschlagen wird , ist eine Batterie mit einer inneren elektrischen Heizung [2] , umfassend einen Monoblock-Typ - Gehäuse mit Schikanen bipolaren Elektroden in Blöcken zusammengesetzt und durch Separatoren getrennt sind , und eine flache elektrische Heizung als Schutzfilm Platte pokryoy über die gesamte Oberfläche ausgebildet und angeordnet seitigen Elektroden Elektrolyt.
Dieser Akku verfügt über folgende wesentliche Nachteile:
1) geringe Zuverlässigkeit des Heizers aufgrund seiner Isolationsschäden während der Montage und Abdichtung und das Aussehen der Batterie galvanische Verbindung zwischen Batterieelektroden und dem Heizelement, was zum Ausfall des Batteriesystems;
2) nicht-gleichmäßige Erwärmung der Elektrodeneinheit.
Die Erfindung ist auf die Verbesserung der Zuverlässigkeit der Batterie und die Arbeitseffizienz bei der Erwärmung ausgerichtet.
Diese Aufgabe wird dadurch gelöst, dass die Batterie in den vorgeschlagenen Heizeinrichtungen in Form von Wärmerohren sind Grover die gesamte Oberfläche termokislotostoykoy Film geschützt über, beispielsweise aus PTFE und mit zusätzlichen Heizeinrichtungen oberhalb des Deckels (cap) Batterie (Akkumulator) angeordnet ist, verbunden. Schlussfolgerungen Zusatzheizungen sind mit den Ergebnissen einer elektrischen Energiequelle verbunden ist.
Zusatzheizungen können in der Form sein, beispielsweise PTC-Heizungen.
Vergleichsanalyse mit dem Prototyp erlaubt uns zu dem Schluss, dass die beanspruchte Batterie mit einem internen Heizelement ist dadurch gekennzeichnet, dass die Verwendung von Heizeinrichtungen in Form von Wärmerohren Grover möglich, die Zusatzheizungen Kontakt mit dem Elektrolyten zu eliminieren, die ihre zuverlässigen Betrieb und eine gleichmäßige Erwärmung der Elektroden Höheneinheit gewährleistet. Heizungen in den Elektrolyten gelegt, nicht besetzen Raum Gülle, die einen zuverlässigen Betrieb der Batterie gewährleistet. Die Gestaltung des Heizgerätes ist die Verwendung von Mechanisierung und Automatisierung bei der Montage der Batterie.

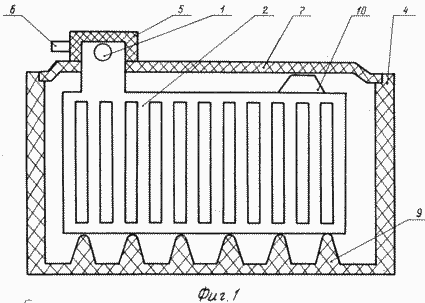

Abbildung 1 zeigt die vorgeschlagenen Batterie

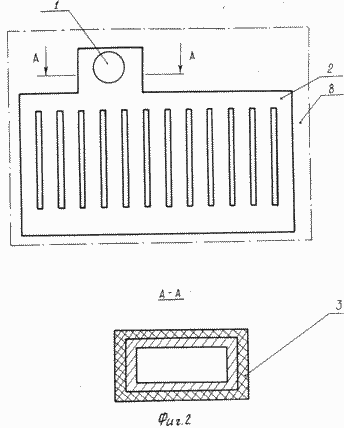

2 ist die Heizelementanordnung
Die Batterie 8 enthält eine Heizeinrichtung (2) in jedem Akkumulator. 8, wobei die Heizvorrichtung 2 einen Erhitzer 1 und Heizer, ein Wärmerohr Grover und durch Exposition umfasst weiterhin geschützt beispielsweise termokislotostoykoy Dünnfilm 3, beispielsweise aus Polytetrafluoräthylen zu Elektrolyten. Zusatzheizungen 1 haben thermischem Kontakt mit dem Heizelement 2 auf dem Batteriedeckel 7. Um Heizungen Wärmeverluste an die Umgebung mehr beseitigen 1 sind geschlossene Abdeckung 5 aus einem Material mit geringer Wärmeleitfähigkeit. 5 auf dem Deckel 6 befestigt, die elektrischen Leitungen, die mit Zusatzheizungen 1. Zusätzliche Heizvorrichtungen 1 verbinden, sind an die parallele Quelle elektrischer Energie verbunden ist. Zwei Heizungen sind in der Mitte zwischen den Elektroden der Batterie 10 und der Unterseite des Prismas angebracht 9 basierend auf dem Batteriegehäuse 4.
Vorgeschlagene Batterie mit interner Heizung funktioniert wie folgt.
Eine geladene Batterie wird auf die gewünschte Temperatur abgekühlt und dann mit den Anschlüssen 6 DC- oder AC-Spannungswert zwischen 24 und 30 V. verbinden
Der Leistungs zugeordnet zur Nebenheizvorrichtung 1 wird durch ihren elektrischen Widerstand bestimmt. Wenn elektrischer Strom Temperatur mehr Heizvorrichtungen 1 und 2 steigt innerhalb der Batterie durch die Heizeinrichtungen und die Elektroden der Elektrolyt übertragen. Unter dem Einfluss des Unterschieds konvektive Strömung entstehen beginnt Temperaturen und Kaltwärme den Elektrolyten Rühren, wobei die mittlere Temperatur des Elektrolyten in der Batterie zunimmt. Die Heizung wird durch die Temperatur gestoppt, einen zuverlässigen Motorstart und die Batterieladung bereitstellt.
Somit wird, wenn die Batterie nach dem vorgeschlagenen technischen Lösung deutlich erhöht die Herstellbarkeit und die Zuverlässigkeit der Batterie arbeitet mit einem Wirkungsgrad der Heizung, die einen zuverlässigen Start des Motors bis zu gewährleisten hilft und die Effizienz der Kraftfahrzeuge zu verbessern bei niedrigen Temperaturen arbeitet.
FORDERUNGEN
- Batterie mit einer internen Heizeinrichtung, bestehend aus einem Monoblock-Typ-Gehäuse mit bipolaren Elektroden in Blöcken zusammengesetzt Leitbleche und getrennt durch Separatoren und Heizvorrichtungen geschützt über die gesamte Oberfläche termokislotostoykoy Folie und in einem Elektrolyt angeordnet ist, dadurch gekennzeichnet, daß die Heizelemente in Form von Wärmerohren Grover und angeschlossen sind mit Zusatzheizungen oberhalb des Akkudeckels angeordnet ist.
- Batterie nach Anspruch 1, dadurch gekennzeichnet, daß die Zusatzheizung als PTC gebildet.
- Batterie nach Anspruch 1, dadurch gekennzeichnet, daß termokislotostoykaya Film aus Fluorkunststoff hergestellt.
Druckversion
Erscheinungsdatum 17.12.2006gg
