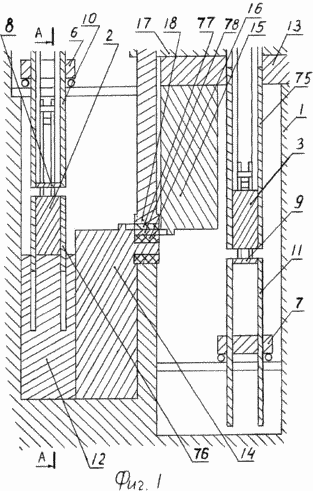

1 zeigt eine schematische Darstellung einer Montagewerk für die Montage eines kleinen Abschnitts der Magnetspule der beiden Systeme von geparsten Komponenten von kleinen Abschnitten der Magnetspulenvorrichtung zur Durchführung des Verfahrens die Menge der Energie in einem magnetischen System ändert.

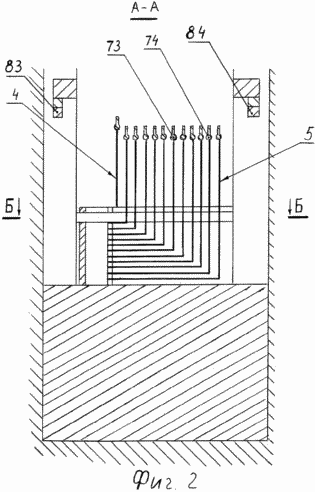

Figur 2 zeigt einen Schnitt A-A.

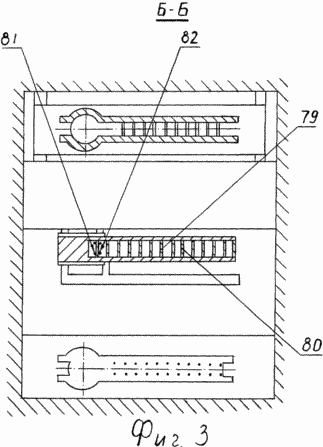

Figur 3 zeigt einen Schnitt B-B.

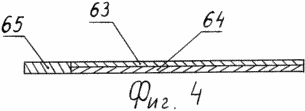

4 ist ein schematisches Diagramm, das zwei leistungsfähigen Kraftwerken und in der Vorrichtung kombiniert, um das Verfahren der Umsetzung der Energiemenge in dem magnetischen System ändert.

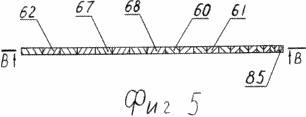

5 ist eine schematische Darstellung der Anlagenmontage und Speisungsenergiemagnetsystem in den vielen Magneten mit Magnetspulenwicklung Bogdanova Form hergestellt.

Figur 6 zeigt einen Schnitt B-B.

7 ist ein schematisches Diagramm, das zeigt, wie die Verbindung von zwei kleinen Abschnitten der Kolbenmagnetspule in einem großen Teil der Magnetspule.

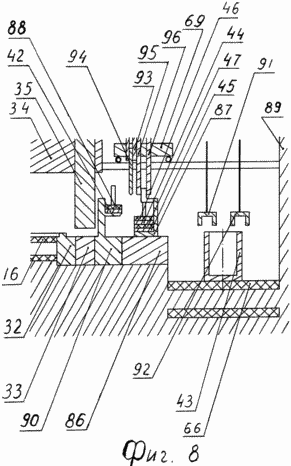

8 zeigt eine schematische Darstellung einer Montagewerk für die Montage von großen Teilen des Systems, und große Teile des Kryostaten System großer Teile der Vorrichtung zur Durchführung des Verfahrens die Menge der Energie in einem magnetischen System ändert.

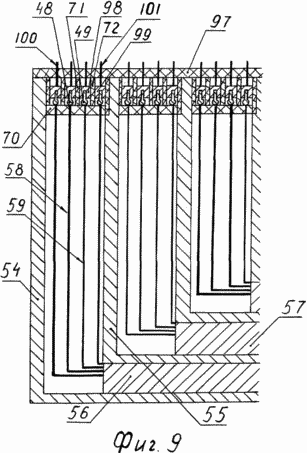

9 ist eine schematische Darstellung, größere Systeme und Cryostatschnitten großer Teile des Systems aufzunehmen, wenn Kryostaten eine in der anderen Systeme mit großen Abschnitten installiert, um die magnetische Energie betriebenes System in Form von vielen großen Magneten mit Magnetspulenwicklung Bogdanova konfiguriert bilden.

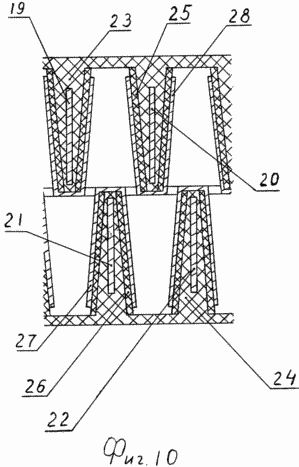

10 ist ein schematisches Diagramm der Komponenten der zwei Abschnitte mit geringer magnetischer Spulenabschnitts zur Zeit der Konvergenz, als eine Komponente eines kleinen Magnetspulenabschnitt in Bezug auf einen anderen Teil des kleinen Abschnitt angeordnet zeigt, unmittelbar vor dem Zusammenfügen von zwei Komponenten in einem kleinen Abschnitt eines kleinen Abschnitt .

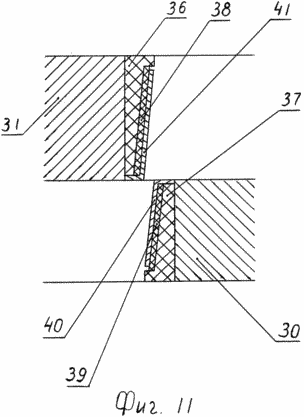

11 ist eine schematische Darstellung von Abschnitten von zwei kleinen Abschnitten der Magnetspule zum Zeitpunkt der Konvergenz, die zeigt, wie ein kleiner Abschnitt der Magnetspule auf einen anderen kleinen Abschnitt relativ befindet, unmittelbar bevor die zwei kleine Abschnitte in einem großen Teil der Magnetspule verbindet.

12 ist ein schematisches Diagramm eines supraleitenden Magnetschlüssel an die Heizung und den Stromleitungen.

Figur 13 zeigt einen Schnitt G-G.

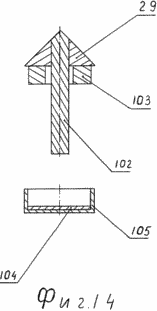

14 ist eine schematische Darstellung des Magnetsystems, in Form von vielen großen Magneten gewickelte Magnetspule Bogdanov um die Rakete mit einem chemischen Treibmittel hergestellt, um zusätzlichen Schub Raketenexplosionen durch kleine Abschnitte der Magnetspule in der Rakete Feuer getrennt erzeugen.
