Erfindung
Russische Föderation Patent RU2292104

Single-Wire-DISTRIBUTION SYSTEM

Single-Wire-DISTRIBUTION SYSTEM

Name des Erfinders: Michael A. Taranov (RU); Chugunov Artem (RU); Pavel Gulyaev (RU); Gulyaev Tatiana
Der Name des Patentinhabers: Landesbildungseinrichtung der höheren Berufsbildung "Asow-Schwarzmeer Staatlichen Akademie für Agrartechnik" (FSEIHPE ACHGAA)
Korrespondenzanschrift: 347740, Region Rostow, Zernograd Str.. Lenin, 21, FSEIHPE ACHGAA
Startdatum des Patents: 2005.05.19

Verbrauch: eine zuverlässige und wirtschaftliche System der Strom Stromversorgung für die Verbraucher zu schaffen, die in einem beträchtlichen Abstand von den Stromversorgungseinheiten sind. Das technische Ergebnis ist die Zuverlässigkeit der Stromversorgung zu erhöhen. Das System eines Eindraht-Verteilungssystem, umfassend eine Stromquelle an sie angeschlossen Dreileiternetz, einphasigen Transformator auf einem Zweig der Leitung Dreileiternetz set Aufwärtswandler Reduzierung eines Leistungsgleichrichterbrücke besteht, deren Eingänge mit dem Dreileiternetz angeschlossen sind, deren Ausgänge angeschlossen sind Glättungskapazität, Stromversorgung und die Primärwicklung des Zwischen einphasigen Transformatorwicklung in dem einen Anschluß der Sekundärwicklung mit Masse verbunden ist, und der zweite über eine Leitung eindrähtig mit einem der Anschlüsse der Primär Einphasentransformator, einem zweiten Anschluß Zerschlagung, die mit dem Leistungsthyristor Baugruppe in Reihe mit Masse verbunden ist, Steuereingang davon mit der Anode der Gleichrichterdiode verbunden ist, deren Kathode mit dem Anschluß der Sekundär verbunden ist der Verriegelungs der Anpassungstransformatorwicklung, die Primärdiode, die mit einer parallel Schutzwicklung im Kollektorkreis des Abschalt-Transistors enthalten ist, an die Basis durch den Strombegrenzungswiderstand mit dem Ausgang des NAND-Gatters 2I einem angeschlossenen dessen Eingang mit dem PWM-Generator verbunden ist, und der zweite durch das invertierende Element ist mit einem Generator von Rechteckimpulsen verbunden ist, an die Kathode einer zweiten Gleichrichterdiode, deren Anode mit dem Anschluß der Sekundärwicklung des Gatters verbunden ist, Transformator, dessen passenden Primärwicklung, mit einem parallelen zweiten Schutzdiode im Kollektorkreis enthalten Gate-Transistors an die Basis durch die zweite Strombegrenzungswiderstand mit dem Ausgang des zweiten Logikelements verbunden 2I, dessen Eingänge mit den PWM-Generator angeschlossen sind, und der Generator von Rechteckimpulsen und dem zweiten Anschluss der Sekundärwicklung sperrt und entsperrt die Anpassungstransformatoren und die Ergebnisse einer nicht-polaren Zenerdiode mit der Kathode des Leistungs Thyristor-Baugruppe verbunden ist.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Elektrotechnik und verwendet werden kann , eine zuverlässige und wirtschaftliche System der Stromenergieversorgung für die Verbraucher zu schaffen , die von den Energieversorgungseinheiten in einem beträchtlichen Abstand sind.

Verteilungsnetzwerk ist bekannt [1], bestehend aus einer Zweidrahtleitung und Erde, die als eine dritte Verdrahtungsnetz verwendet wird.

Der Nachteil eines solchen Netzes ist die geringe Zuverlässigkeit der Stromversorgung mit Unwucht und Erdschlüsse.

Bekannte drei Phase, eine Phase [2], enthält eine Stromquelle angeschlossen ist, um es Drei-Draht-Netzwerk, mit dem Zweidraht-Zweig am Ende angebracht sind, von denen einphasenstromtransformatoren enthalten senken.

Nachteile der drei Phase, eine Phase Versorgung ist ihre wirtschaftliche Ineffizienz und niedrige Zuverlässigkeit der Stromversorgung in der Verletzung des normalen Betriebs.

Bekannte und Single-Wire-Vertriebsnetz [3], vom Prototyp angenommen, eine Energiequelle, die mit ihm verbundenen Dreileiternetz, wodurch Einphasen-Transformator auf einem Zweig der Leitung Dreileiternetz zusätzlich Zwischentransformator installiert eine Verbindung von Primärwicklungen in einem "Stern" hat, und sekundären Wicklungen auf einem "offenen Dreieck", in dem eine der Wicklungen in Opposition in Bezug zu den anderen beiden Wicklungen enthalten, mit einer der Klemmen "offenes Dreieck" mit Masse verbunden ist, und das zweite durch die Leitung ein Draht ist mit einem der Anschlüsse auf der Einphasen-Transformator, der zweite verbundenen Terminal davon mit Masse verbunden ist.

Der Nachteil der Single-Wire-Vertriebsnetz ist die geringe Betriebssicherheit der Stromversorgung.

Die vorgeschlagene Erfindung löst das Problem der die Betriebssicherheit der Stromversorgung für die Verbraucher zu erhöhen, die in einem beträchtlichen Abstand von dem Stromversorgungsknoten sind, durch die Erleichterung Vernetzung.

dieses, das technische Ergebnis in der Single-Wire-Verteilungsnetz System mit einer Stromquelle zu erreichen, mit ihm verbundenen Dreileiternetz, wodurch Einphasen-Transformator auf einem Zweig der Leitung Dreileiternetz Set-Boost-Wandler eines Stromgleichrichterbrücke zusammengesetzt, dessen Eingänge mit dem Dreileiternetz mit den Ausgängen die mit dem Glättungskondensator verbunden ist, Stromversorgung und der Primärwicklung des Zwischen einphasigen Transformatorwicklung in dem einen Anschluß der Sekundärwicklung mit Masse verbunden ist, und dem zweiten durch eine Leitung eindrähtig mit einem der Anschlüsse der Primär einphasigen Transformatorwicklung nach unten, einem zweiten Anschluss, die in Reihe mit Masse verbunden ist mit Leistungsthyristor Anordnung, der Steuereingang mit der Anode einer Gleichrichterdiode, deren Kathode verbunden ist mit dem Anschluß der Sekundärseite des Verriegelungs der Anpassungstransformatorwicklung verbunden ist, dessen Primärwicklung, die mit einer parallel Schutzdiode im Kollektorkreis Abschalttransistors, auf dessen Basis durch den Strombegrenzungswiderstand mit dem Ausgang des logischen Elements 2I verbunden enthalten ist von dem ein Eingang ist mit dem PWM-Generator verbunden ist, und der zweite durch das invertierende Element ist mit einem Generator von Rechteckimpulsen verbunden ist, an die Kathode einer zweiten Gleichrichterdiode, deren Anode mit dem Anschluß der Sekundärwicklung des Gatters verbunden ist, Transformator, dessen passenden primären ist mit der enthaltenen zweiten Schutzdiode in Parallelwicklung im Kollektorkreis enthalten ist, Gate-Transistors an die Basis durch die zweite Strombegrenzungswiderstand mit dem Ausgang des zweiten Logikelements verbunden 2I, dessen Eingänge mit den PWM-Generator angeschlossen sind, und der Generator von Rechteckimpulsen und dem zweiten Anschluss der Sekundärwicklung sperrt und entsperrt die Anpassungstransformatoren und die Ergebnisse einer nicht-polaren Zenerdiode mit der Kathode des Leistungs Thyristor-Baugruppe verbunden ist.

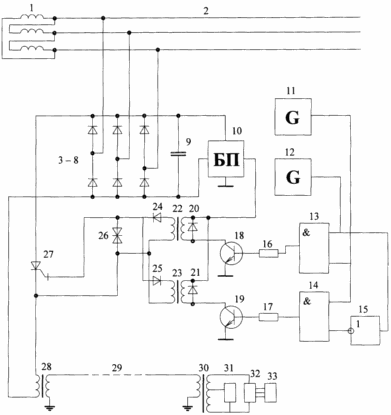

Die Figur ist ein Schaltbild der Single-Wire-Vertriebsnetz vorgeschlagen.

ein Schaltbild der Single-Wire-Vertriebsnetz vorgeschlagen

Single-Wire umfasst Verteilungssystem eine Stromversorgung 1, die ein Dreileiternetz 2, die Strombrückengleichrichter 3-8, Kapazitätsglättungs 9, die Stromversorgung 10, der PWM-Generator 11, Rechteckgenerator 12, 2I Tore 13 und 14, das Umkehrelement 15, Strombegrenzungswiderstand 16 und 17 Entriegeln des Transistors 18 den Transistor 19, die Schutzdioden 20 und 21, einen Anpassungstransformator 22 Entriegeln der Verriegelungsanpassungstransformator 23, Gleichrichterdioden 24 und 25, die nicht-polar Zenerdiode 26, Leistungsthyristor Anordnung 27, ein Zwischen Einphasentransformator 28, eine Drahtleitung 29 Senken Transformator Einphasen-30, kommunale Last 31, der Spannungswandler 32 von einer Phase in den drei, drei-Phasen-Last 33.

Single-Wire-DISTRIBUTION SYSTEM liefert Energie
VERBRAUCHER WIE FOLGT

Dreiphasenspannung von der Stromversorgung 1 über ein Dreidraht-Netz 2 wird 3-8 an die Stromgleichrichterbrücke versorgt. Die gleichgerichtete Spannung wird Kapazität geglättet 9. Dann wird unter Verwendung der Leistungsthyristor Anordnung 27 an die Primärwicklung des Transformators 28 ist zwischen Rechteckspannung erforderliche Frequenz zugeführt wird. Auf den Ergebnissen der Sekundärwicklung des Transformators 28 wird durch die Zwischenausgangsspannung gebildet, die 29 am Ende eines einzelnen Drahtleitung 30 Abwärtstransformator zum Verbraucherebene verringert. Ferner wird der Spannungswandler 32 mittels einer einphasigen drei in Spannungs dreiphasigen umgewandelt, 33, an die dreiphasige Last versorgt wird und Wicklungsspannung 30-Phase mit Abwärtstransformator Sekundär Schichtung an kommunale Last angelegt wird 31. Die Schaltfrequenz des Leistungs Thyristor-Baugruppe durch einen Generator mit rechteckigem definiert ist 12. Impuls Wenn die Koinzidenz von Impulsen von dem Rechteckwellengenerator 12 und dem PWM-Generator 11, der Ausgang des logischen Elements 2I 13 eine Serie von PWM-Impulsen angezeigt wird, die Entriegelung Transistor erhöht 18, und ist mit dem primären geliefert auf dem Anpassungstransformator des Gatewicklung 22. die Sekundärwicklung des Anpassungstransformators Wicklung 22, ein Tor, durch Gleichrichterdiode 24, eine Reihe von positiven Impulsen an den Leistungsthyristor Anordnung 27 zugeführt und entriegelt es. Wenn die Koinzidenz von Impulsen von dem invertierenden Element 15 und dem PWM-Generator 11, wird der Ausgang des logischen Elements 2I 14 eine Serie von PWM-Impulsen, die Transistor 19 Abschaltzeit zunimmt, und an die Primärzugeführt wird Wicklung des Anpassungstransformators 23. Die Sekundärverriegelungswicklung der Verriegelung des Anpassungstransformators 23 über eine Gleichrichterdiode 25 Serie negativer Impuls wird an den Leistungsthyristor Anordnung 27 und verriegelt sie geliefert.

Somit spart die Verwendung von Single-Wire-Verteilungssystem nicht nur knapp Bimetalldraht und erhöhen die Zuverlässigkeit der Stromversorgung bei rasprostronennyh den meisten Betriebsbedingungen, sondern ermöglicht auch das Futter in einem symmetrischen Modus zu halten, Dreileiternetz.

QUELLEN VON INFORMATIONEN

1. Kern VV, Pospelov GE, Fedin VT Der lokale Stromnetz. - Minsk: Höhere Schule, 1972, S. 11 (Schema 1).

2. Kern VV, Pospelov GE, Fedin VT Der lokale Stromnetz. - Minsk: Höhere Schule, 1972, S. 11 (Schema 2).

3. AS №2205490 RU, 7 H 02 J 3/00, H 02 H 9/00, 2003 - der Prototyp.

FORDERUNGEN

Eindraht-Verteilungssystem, umfassend eine Stromquelle mit ihm verbundenen Dreileiternetz, die Verringerung Einphasentransformator, daß in dem Zweig vom Stamm gekennzeichnet, Dreidraht-Netz-Set-Aufwärtswandler eines Stromgleichrichterbrücke besteht, deren Eingänge mit dem Dreileiternetz, deren Ausgänge angeschlossen sind Glättungs Kapazität, Spannungsversorgung und der Primärwicklung des Zwischen einphasigen Transformatorwicklung in dem einen Anschluß der Sekundärwicklung mit Masse verbunden ist, und der zweite über eine Leitung eindrähtig auf einem der Anschlüsse der Primärwicklung unten einphasigen Transformator verbunden ist, einem zweiten Anschluß, der mit dem Leistungsthyristor Baugruppe in Reihe mit Masse verbunden ist der Steuereingang mit der Anode der Gleichrichterdiode verbunden ist, Kathode mit dem Anschluß der Sekundär verbunden ist der Verriegelungs der Anpassungstransformatorwicklung die Primärwicklung, mit einer parallelen Freilaufdiode wird in dem Kollektorkreis des Abschalt-Transistors mit dem Basis durch den Strombegrenzungswiderstand mit dem Ausgang des NAND-Gatters 2I enthalten, von dem ein Eingang ist mit dem PWM-Generator verbunden ist, und der zweite durch das invertierende Element ist mit einem Generator von Rechteckimpulsen verbunden ist, an die Kathode einer zweiten Gleichrichterdiode, deren Anode mit dem Anschluß der Sekundärwicklung des Gatters verbunden ist, Transformator, dessen passenden Primärwicklung, mit einem parallelen zweiten Schutzdiode ist enthalten in Kollektorkreis-Gate-Transistors an die Basis durch die zweite Strombegrenzungswiderstand mit dem Ausgang des zweiten Logikelements verbunden 2I, dessen Eingänge mit dem PWM-Generator und dem Generator von Rechteckimpulsen und zweiten Anschlüsse der Sekundärwicklungen des Verriegeln und Entriegeln der Anpassungstransformatoren und die Ergebnisse einer nicht-polaren Zenerdiode mit der Kathode des Leistungs Thyristors Montage.
