Erfindung
Russische Föderation Patent RU2118698
POWER-INSTALLATION GIDROVAKUUMNAYA
Name des Erfinders: Stanislav V. Zarubin
Der Name des Patentinhabers: Zarubin Stanislav Viktorovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.11.09
Die Anlage ist so konzipiert, Strom, Wärme und andere nützliche Energie zu erzeugen. Die Installation umfasst eine Beschleunigungseinrichtung in Form von Säulen, führen das Arbeitsfluid die Ausgabe an die Beschleunigerdüsennbeschleunigungsstufe Turbinenlaufrad zu heben. Die Turbine ist in einem Gehäuse mit der Saugeinheit angeordnet, gestaltet als Zweiwege-Kolbenpumpe durch einen Druckgaszylinder angetrieben. Wenn die Turbine mit einem Aktuator verbunden, wie beispielsweise einen elektrischen Generator, Getriebe und durch povyschayuschego Schwungrad. Eine solche Anordnung erlaubt die Installation einer nützlichen Form von Energie umweltfreundlich.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung bezieht sich auf die Energietechnik und Herstellung von Turbinen und kann für eine nachhaltige Energieumwandlung verwendet werden, beispielsweise elektrische, thermische oder andere nützliche Arten.
Bekannte Turbine Wasserkraftwerke über die Auswirkungen der fallenden Wassermassen fließen zu arbeiten. Die Geschwindigkeit des Wassers ist die Basisindikator für die Kapazität der Wasserkraftwerke zu bestimmen.
Verbrauchte Mengen an Wasser in Wasserturbinen in den Teich hinter dem Damm abgeführt wird (siehe. Großen Sowjetischen Enzyklopädie, 1971, Band 6, S.510).
Diese Kraftwerke sind eine komplexe Reihe von teuren Einrichtungen und Ausrüstungen, schaden der Umwelt, wie sie Land Überschwemmungen erfordern.
Der nächste Analogon der Erfindung ist ein Vakuumwasser umfassend stoßend Vorrichtung Führung (Rohr) zum Anheben der Arbeitsflüssigkeit (Wasser), ein Gehäuse der Saugeinheit verbunden ist, das Laufrad der Turbine mit einem Stellglied, wie einen elektrischen Generator und einem Hilfs Vorschaltgerät und Steuereinrichtungen ( cm. Patent RF N 2005199 C1, Kl. F 03 B 13/06, 1993).
Dies erfordert jedoch einen Wasserunterdruckspeicher und sorgt für ökologische Sicherheit Energieumwandlungsprozess, da das Arbeitsfluid (Wasser) in einem offenen Prozess beteiligt ist.
Die Aufgabe der Erfindung ist es, die Umweltbelastung und die Energiekosten für den häuslichen und industriellen Anforderungen zu reduzieren.
Die genannten technischen und wirtschaftlichen durch die Tatsache erreicht Ergebnisse, dass die Kraft gidrovakuumnaya Anlage zum Anheben der Arbeitskörper Druckvorrichtungen mit einer Führung aufweist, der Körper mit einer Vakuumeinheit verbunden ist, wird das Turbinenrad mit einem Aktuator verbunden, wie beispielsweise einen elektrischen Generator und Hilfsballast und Steuereinrichtungen, wobei das Turbinenrad mit einer Verdichtungsstufe vorgesehen ist, und die Führung - in der Form einer Säule, und das Stellglied (Elektrogenerator), der mit dem Flügelrad - Düsenbeschleunigers wird die Vakuumeinheit als zwei~~POS=TRUNC-Kolbenpumpe durch einen Druckgaszylinder, Druckvorrichtung angetrieben entworfen Turbine durch das Getriebe und Schwungrad.
![]() |
![]() |
![]() |

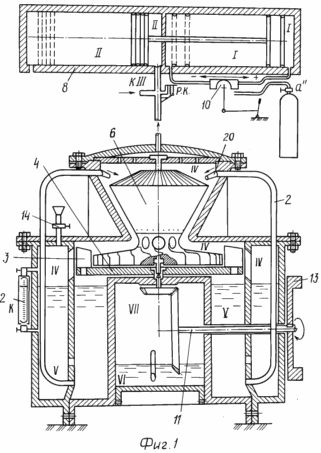

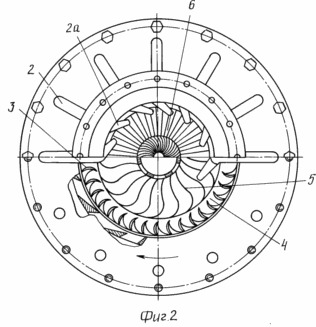

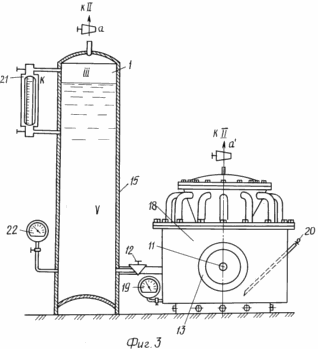

Fig. 1 ist ein Abschnitt des Einbaugehäuses und der Vakuumeinheit mit dem Zusatzballast und Kontrollausrüstungen; Fig. 2 - eine Draufsicht auf den Rumpf und einer Wasserturbine; Fig. 3 - Allgemeine Ansicht des Gehäuses mit der Drucksäule. Strom gidrovakuumnaya Installation umfasst: |
- Alarm (Kontrolle) Ventil 9 - 1 "RK" - Handbuch oder auf der Fernbedienung;
- Fernbedienung 10 - pnevmozolotnik; Mit Nockenwelle Ventilmechanismus; Crane Systembaugruppen können sowohl manuell als auch Fernbedienung sein;
- Die Abtriebswelle Getriebe 11;
- Das Ventil 12 die Arbeitermassen der Verstärkerpegelsteuerung kann manuell oder Fernbedienung sein;
- Schwungrad 13 herkömmlichen Zweck kann mit einem Stellglied (Elektrogenerator, Getriebe, Abtriebswelle Getriebe) für die Montage der montierten Kupplung verwendet werden kann;
- Aspik Empfänger 14 - Hals mit Drei-Wege-Ventil manuell oder Fernbedienung;
- Der Drucksäule 15 - das Volumen und die Höhe des Arbeitsfluidniveau überschritten werden muß und die Höhe der in dem Körper;
- Die Führungseinheit 16 - Abb. 1,2,3 ist nicht dargestellt;
- PTO Getriebewellen 17 - Fig. 1,2,3 ist nicht dargestellt;
- Body 18 - Design und Design können ohne Verstoß gegen das Konzept und die beabsichtigte Verwendung geändert werden;
- 19 Gauge - ein Gerät für die analytische Kontrolle des Arbeitsflüssigkeitsstand im Kurbelgehäuse 18;
- Kanal 20 für die Kommunikation mit der Atmosphäre des Getriebegehäuses (sopun) und steuern den Pegel des Schmiermittels in ihr (der Sonde);
- Wasserglas 21,21a mit zwei Dreiwegeventile für eine visuelle Kontrolle der Arbeitsflüssigkeitsstände;
- 22 Gauge - ein Gerät für die analytische Kontrolle des Arbeitsflüssigkeitsstand in der Drucksäule 15.
I - die Hochdruckzone.
II - Kontrollbereich.
III, IV - Arbeitsverdünnungszone.
V - das Arbeitsfluid Druckzone.
VI - Getriebeschmierung Zone.
VII - Atmosphärendruck-Bereich.
a, a ', a' '- Regelventile.
K - die Steuerungsebene des Arbeitsmediums.
Strom gidrovakuumnaya System funktioniert wie folgt.
Pre-machen die Vorbereitungen für die Inbetriebnahme in folgender Reihenfolge:
1. Ventil offen "und" die Luft aus dem Zylinder 10 zugeführt Cranes pnevmozolotnik "und" und "und", "sind in der offenen Position. Sicherheitsventil "RK" offen.
2. Ein Füllstoff Empfänger 14 Innenkörper Betankungs Hohlräume 18 und der Druck der Säule (Ventil 12 offen) Lösung des Arbeitsfluids zu der Ebene von 1 K auf dem Schauglas 21a.
3. In der offenen Ventileinrichtung 14 geschlossen, "RK" und das Steuerventil "a". Drehen Sie die Fernbedienung Griff 10 pnevmozolotnikom mit Druckluft in der Zone I zugeführt von der Vakuumeinheit 8 nach links bewegt, wird der Kolben in der Zone erzeugt II ein Vakuum in der Zone III Drucksäule 15, die das Niveau des Arbeitskörpers 1 auf das Niveau von "K" hebt auf dem Schauglas 21. Das Ventil 12 und tippen Sie "und" geschlossen.
4. Vorrichtung 14 besteht aus den Arbeitskörper 1 in dem Gehäuse 18 auf das Niveau der "K" auf dem Schauglas 21a Topping, wenn sie offen "RC" und "a '" nach der Rückkehr der Kolben 8 der Vakuumeinheit in die Ausgangsposition 10 der Fernbedienung.
5. Schließt Füllventil Aufnahmeeinrichtung 14 und die "RC". Die Steuereinheit 10 erzeugt einen Unterdruck in der Zone IV Körper 18. Zu Beginn der Schwungraddrehventil 13 öffnet "a" auf der Säule 15 um es zu äquilibrieren und dem Vakuumgehäuse 18 und gleichzeitig öffnet sich Ventil 12, die Luftzufuhr 10 über eine Vakuumsteuereinheit Durch Steuerung in der Säule 15 und dem Gehäuse 18 (kommunizierenden Gefäße) wird auf den berechneten Wert eingestellt wird, dann werden die Ventile geschlossen, "a" und "a '" in der Anlage arbeiten.
Arbeits den Körper 1 entlang der Schiene 2 ansteigt, erhöht sich seine Geschwindigkeit in der Düse-Beschleunigers 2a. Führung 2 ratsam, ein paar zu führen und ordnen sie gleichmäßig über den Umfang des Körpers 18.
Nach Exposition gegenüber der Arbeits booster Turbine (Stufe 6) Arbeitskörper 1 aufgrund seines Eigengewichts fällt auf die Beschleunigung des Messers 5, und dann wird die Schaufel 3 des Laufrades 4, die mit der Verstärkerstufe 6, jedoch starr verbunden durch ein Ritzel mit einer Arbeitswelle keine starre Verbindung aufweist Step-up-Zahnrad 11 dreht, das Schwungrad 13 überträgt eine Kraft auf das Stellglied, wie einen elektrischen Generator rotiert zur Erzeugung von Elektrizität Verbraucher (nicht gezeigt). Spent auf den Laufradschaufeln des Arbeitskörpers 1 ist mit dem Körpergehäuse 18 zur weiteren Verwendung in einem geschlossenen Arbeitskreislauf zurückgeführt.
Die Installation kann auf schwimmenden Einrichtungen und an der Wand des Arbeitsfluids aus einem offenen Gewässer verwendet werden, die effektiver am Meer sein.
FORDERUNGEN
Power gidrovakuumnaya Installation einer Schubeinrichtung mit einer Führung zum Anheben eines Arbeitskörper umfasst, um den Körper mit der Vakuumeinheit verbunden ist, das Turbinenrad mit einem Aktuator verbunden, wie beispielsweise einem elektrischen Generator und einem Hilfs Vorschaltgerät und Steuereinrichtungen, dadurch gekennzeichnet, dass das Turbinenrad mit einer Verdichtungsstufe vorgesehen ist, und guide - Düsen Beschleunigers während Vorrichtung stoßend in Form einer Säule ist, und ein Stellglied zum Laufrad durch die Turbine Getriebe verbunden.
Druckversion
Erscheinungsdatum 10.04.2007gg
