Russische Föderation Patent RU2233387

Stromnetz

Stromnetz

Name des Erfinders: ritvin LN (RU); Britvina TV (RU); Shchepochkina AV
Der Name des Patentinhabers: Britvin Tolstoi (RU); Britvina Tatiana V. (RU); Shchepochkina Alexey V.
Korrespondenzanschrift: 111673, Moskau, ul. Novokosinskaya, 13/1, kv.76, LN Britvina
Startdatum des Patents: 2002.08.21

Die Erfindung betrifft das Gebiet der Energie betrifft, nämlich die autarke Stromversorgungssysteme mit Sonnenenergie Strom, Wärme, Warmwasser für industrielle und landwirtschaftliche Anlagen zu erzeugen. Das technische Ergebnis besteht in der Umweltsicherheit von Energieversorgungssystems zu gewährleisten, ihre Effizienz zu steigern und die Verbesserung ihrer Kompatibilität mit anderen Systemen wird aufgrund der Tatsache erreicht, dass im System der Stromversorgung von bewohnten Objekten von Solar- und Windenergie, zum Beispiel Gebäude, bestehend aus mindestens einer Windkraftanlage mit ein elektrischer Generator elektrisch mit der Energiespeicher mit dem Benutzer dieser Energie in Verbindung steht, die erfindungsgemäße Energiespeicher in Form von mindestens zwei Wärmespeicher ist - hohe und niedrige Temperaturen, Hochtemperaturbatterie durch die Wärme von der Heizeinrichtung in Verbindung, in zumindest einem elektrischen erhaltenen stabilisierten Spannung und Frequenz des Verbrennungsmotors, Kühlschrank, die auf Wärmekommunikation mit der Niedertemperatur-Batterie, die Wärmekommunikation mit der Heizung und Warmwasserversorgung bewohnbar Anlage für die übertragene Wärmeenergie aus dem Luftvorwärmer der Eingabe von mindestens einer Windturbine Einstellung einen elektrischen Generator, der mit elektrischen Hochbatteriekühlmittel in Verbindung steht zur Einstellung der Wärmeenergie in dem Luftvorwärmer übertragen.

BESCHREIBUNG DER ERFINDUNG

Der Vorschlag bezieht sich hauptsächlich auf die autonome Stromversorgungssystem , das die Energie der Sonne nutzt - Wohngebäude, befindet autonome Städte oder Wohnanlagen, industrielle und landwirtschaftliche Anlagen, fern von den bestehenden Energieversorgungssysteme, und ist so konzipiert , Wärme, Warmwasser und Strom zu diesen Einrichtungen zu bieten.

Bekannte Versorgungssysteme, die die Energie der Sonne nutzen und wandelt sie in elektrische Energie, beispielsweise mit Hilfe von Windenergieanlagen mit Strom, die in den elektrischen Akkumulatoren gespeichert und dann nach Bedarf an verschiedene Stromverbraucher geliefert: Heizkörper, Beleuchtung Lampen, Geräte und Ausrüstungen - ein Prototyp.

Diese Systeme können in terrestrischen Lebensraum Einrichtungen hauptsächlich in Gebieten mit hoher Intensität des Windes verwendet werden.

Parallel dazu kann das Kraftwerk verwendet werden, die Sonnenlichtenergie in elektrische Energie umwandeln.

Das Energiepotenzial der Windquellen in mehr als 4 mal die aktuelle Energiebedarf, die nun fast vollständig von nicht erneuerbaren Quellen gedeckt (Öl, Gas, Kohle), deren Verwendung mit erheblichen Verschmutzung verbunden ist.

Aufgrund der Tatsache, daß Sonnen- und Windenergie in der Größe erheblich über die Zeit variabel ist, und in den Datenobjekten Energieverbrauch kontinuierlich, jedoch mit variabler Intensität, das vorhandene Stromnetz mit elektrischer Akkumulatoren vorgesehen, Ladespannung DC 12/24 V über spezielle Wechselrichter durchgeführt wird, Umwandlung der Energie aus Windkraftanlagen kommen, in Elektrizität mit einer Spannung ausreichend, um die elektrischen Akkumulatoren aufzuladen.

In einem solchen Stromanlagen sind für das Laden von Elektro Akkumulatoren und Windturbinenschaufel Wirbeltyp mit integrierter Power-Management-Systeme und die erzeugte Gleichspannung von den normalen Bedingungen verwendet, die im Allgemeinen die Kosten erhöht und verringert die Zuverlässigkeit. Die gesamte erforderliche Kapazität von Akkumulatoren eine stabile Versorgung mit relativ großen Wohnimmobilien zu gewährleisten, zum Beispiel eine Fläche von 6000 m 2, es wird so groß , dass die praktische Umsetzung eines solchen Energiesystems wirtschaftlich unvernünftig wird, da es große Investitionen erfordert der Betrieb , um sicherzustellen , umweltfreundlich, erfordert eine regelmäßige jährliche Austausch einer großen Anzahl von Speicher Batterien. Um sicherzustellen, dass die Datenobjekte und die Übersetzung aller elektrischen Geräte erfordert in Niederspannungs-Gleichstrom, der eine große Produktion einer neuen Art von elektrischer Ausrüstung erfordert.

Dies wird schwieriger, und die Übertragung von bestehenden Gebäuden und anderen Objekten auf der Stromversorgung dieser Systeme, da es Ersatz der gesamten elektrischen Ausrüstung erfordert.

Der Zweck dieses Vorschlags - ist die Schaffung von Energiesystemen auf Basis der unentgeltlichen Energiequellen, die die oben genannten Nachteile beseitigt.

Das Problem wird dadurch gelöst, dass:

- In dem System der Stromversorgung bewohnter Objekte, wie Gebäude, mindestens eine Windkraftanlage mit elektrischem umfasst, die elektrisch mit der Energiespeicher mit dem Verbraucher dieser Energie in Verbindung steht, Energiespeicherung in Form von mindestens zwei Wärmespeicher ist - Hochtemperatur- und Niedertemperatur-Akkumulator Hochtemperatur-Wärme berichtet Wärme von der Heizung, in zumindest einem elektrischen erhaltenen stabilisierten Spannung und Frequenz der Wärmekraftmaschine, Kühlschrank, die auf Wärme mit dem Niedertemperaturspeichertank kommuniziert, die Wärmekommunikation mit der Heizung und Warmwasserversorgung bewohnbar Einrichtung zur Einstellung der Sendewärmeenergie, sondern auch - mit dem Lufterhitzer mit dem Eingang wenigstens einer Windturbine zugeführt wird, einen elektrischen Generator, der mit elektrischen Kühlmittelhochtemperatur-Wärmespeicher mit der Möglichkeit der Regulierung der Wärmeenergie an den Lufterhitzer übertragen in Verbindung steht;

- Wenigstens einer Windturbinenwirbeltyp durch die Achse gebildet ist, die der Eingangsabschnitt des vertikalen Luftleitungsausgang ist, von denen die untere einen Lufterhitzer angeordnet ist, um mit der Niedertemperatur-Wärmespeichertank berichtet;

- Vertikale Kanal kommuniziert mit den Auslässen der Lüftungsanlage des bewohnten Objektes;

- Ein Lufterhitzer in dem Boden des vertikalen Kanals in dem oberen Teil davon ein Flügelrad Luft installiert Turbine mit einem elektrischen Generator installiert ist und der Kanal als Rohrgestellenergie Windturbinenschaufel ausgelegt;

- Niedertemperatur-Wärmespeicher als Wärmegedämmte abgedichtete Volumen mit flüssigem Kühlmittel gefüllt, wie beispielsweise Wasser ausgelegt;

- Niedertemperatur - Wärmespeicher als Wärmegedämmte Volumen mit einem Feststoff wie SiO 2, aufgefüllt ausgebildet , die innerhalb des rohrförmigen Wärmetauschers Auslass / Wärmezufuhr durch die Zirkulation des flüssigen Kühlmittels angeordnet ist;

- Ein Hochtemperatur-Wärmespeicher in der Niedertemperaturspeicherbehälter angeordnet ist;

- Thermische Maschine wird durch den Betrieb eines Rankine-Zyklus und der Dampfheizung in Verbindung mit dem Hochtemperatur-Kühlmittelgas durch den Speichertank und betreibbar ist, um Erwärmung durch elektrische Wärmeträger von mindestens einer Windenergieanlage hergestellt;

- Stabilisierte Netz gespeisten Verbrennungsmotor und eine elektrische Heizung und Warmwasser gemeldet als redundante Stromversorgung und externe Verbraucher von Energie;

- Reserve Wärmequelle ist in Form von Kraftstoffbrenner für Wärme mit der Heizeinrichtung der Wärmekraftmaschine kommuniziert und den Verbrennungsprodukten des Brenners Ausgangskanal ist mit einer vertikalen Lufteinlasskanal verbunden ist, um Windenergieanlagen;

- Niedrigtemperatur-Wärmespeicher von Wärme in Verbindung mit dem durch eine Wärmekraftmaschine-Wärmepumpe auf der Wärme angetriebenen elektrischen zu den Verbrauchern an Wärme kommuniziert, die höhere Temperatur an seinem Eingang als die Temperatur in dem Niedertemperaturspeicher.

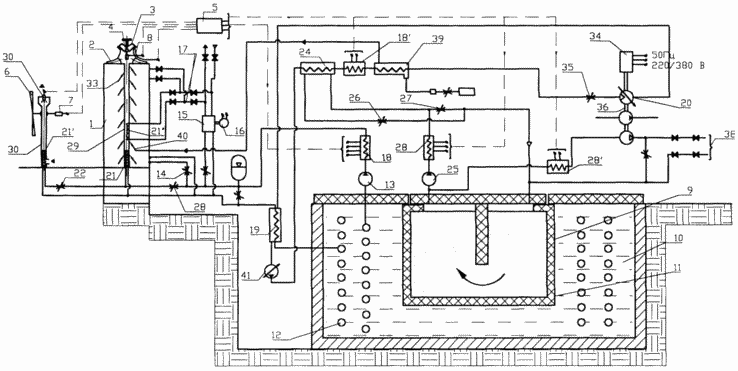

Die Figur durch die schematische Darstellung des vorgeschlagenen Energieversorgungssystems gegeben.

Stromnetz

Bewohnt Objekt, wie mehrstöckige Gebäude besteht aus Dachwirbel Typ-2-Windturbine mit einer Turbine 3 und einem Generator 4, der mit dem elektrischen Verteilungseinheit 5 mit einer zusätzlichen freie Energiequelle gemeldet - Blatt-Windturbine mit einem elektrischen Generator 7 und die Erzeugung von Strom mit Solarplatten 8 und eine Nachricht Eingabegerät 5.

Nach der Einrichtung 5 alle Generatoren 4, 7, 8 mit energoakkumulyatrom in Form von hoher Temperatur und niedriger Temperatur Wärmespeicher 9 Vorratsbehälter 10, in diesem Ausführungsbeispiel vorgenommen zugeordnet, 9 der Vorratsbehälter um sie herum angeordnet, um die Wärme zu absorbieren, durch den Niedertemperatur-Wärmespeicher 11. Der 10 Wärmedämmung vorbei ist als abgedichtete gebildet thermisch isolierten Behälter mit Wärmespeicherfluid Substanz wie Wasser oder einem Feststoff wie SiO 2, BeO, Al 2 O 3 gefüllt ist . Die gleichen oder andere Substanzen, betriebsfähig bei hohen Temperaturen, beispielsweise 800 ° C und wird mit Hochtemperatur-Wärmespeicher 9 mit zirkulierender darin Gas oder flüssige Kühlmittel gefüllt. Die Niedertemperatur-Lagertank 10 für die Zufuhr oder Entnahme von ihr Wärme 12 Röhrenwärme angeordnet Tauscher fluidmäßig mit der Schleife verbunden flüssiges Kühlmittel zirkuliert, vorzugsweise Wasser, gepumpt Pumpe 13. Die Schaltung der Wasserzirkulation in dem Ausführungsbeispiel der Wärme angeschlossen ist: an das Heizsystem und Warmwasser (in nicht gezeigt) eines Gebäudes 1 mit der Möglichkeit, die Zirkulationsströmungsrate zu regulieren, beispielsweise die Drossel 14; die Wärmepumpe 15, Motor 16 und reduzierbaren durch Hitze (kalt) durch die Verbraucher mit Leitungen gemeldet 17 des Objekts 1 von der Betriebstemperatur des Kühlmittels mit wesentlich größer (kleiner) ist als die Temperatur in dem Niedertemperaturspeicher 10; mit Elektroheizung 18, berichtet, beispielsweise mit dem Gerät 5; Kühlschrank mit einem Motor Kondensatorwärme 20 und Lufterhitzer 21 und 21 1, 21 11 für die Sende Wärme durch diese Luft Einstellen vorbei, zum Beispiel durch den Kühlmittelstrom durch die Drosseln Regelung 22, 23. Niedrige Temperaturen Speicher, mit der Wärme der gemeldeten Vorratstank 9 und / oder 10, kann einige, einschließlich verschiedener Betriebstemperaturen sein, die jeweils mit den Verbrauchern verbunden benötigen für ihren Betrieb eine andere Kühlmitteltemperatur.

Wärmekraftmaschine 20, beispielsweise auf dem Rankine-Zyklus gemacht Betrieb und vorzugsweise - mit der Möglichkeit der Regulierung und hohe Effizienz Umwandlung von thermischer Energie in mechanische Energie auf seiner Welle (diese Mittel sind gut bekannt) empfängt Wärmeenergie durch Erhitzen des Heizgerätes, dem Dampferzeuger 24 durch das Zirkulationsgaskühlmittel durch den Hochtemperatur Wärmespeicher Gebläse 9 und 25 Steuer Wärmefluß drosselt 26 und 27 und die elektrische Heizeinrichtung 28 mit der Einrichtung 5 verbunden.

Lufterhitzer 21 werden in dem thermisch isolierten angeordnet , um die Kühlluft in den Kanälen 29, 30 zum Zuführen von Luft zu den Arbeitskörper und die beiden Windenergieanlagen 31, Leistung 32 und 4 zu vermeiden , die über die Vorrichtung 5 zur ersten 28 und elektronagevatelyam hohe Wärmespeicher 28 9. Januar verbunden sind.

Leitung 29 ist vorzugsweise vertikal, und sein Ausgang ist Eingangsachse Windturbinenteil 2 des Wirbels, wo ein Unterdruck.

Lufterhitzer Luft Warming 21 erhöht die Geschwindigkeit der Bewegung der Luft auf den Arbeitskörper von Windenergieanlagen, wodurch die Menge der erzeugten elektrischen Energie an die Hochtemperatur-Wärmespeicher zugeführt Erhöhung 9 und damit eine teilweise Rückführung des Niedertemperaturwärmeenergiespeichertank 10 in dem Hochtemperatur-Wärmeenergiespeichertank 9 bereitstellt.

Ausgänge Kanäle 33 und die Räumlichkeiten des Gebäudes 1 kann 29 mit dem Kanal 29. An der Oberseite des Kanals mitgeteilt werden kann eine zusätzliche implementieren ähnliche Elemente 31 und 32 mit der elektrischen Turbine installiert werden.

Als rationelle Nutzung von Luft Powerrack Rohrwindturbinenschaufel 6.

Wärmekraftmaschine 20 ist kinematisch mit einem elektrischen Generator 34 eine stabilisierte Spannung und Frequenz, beispielsweise verbunden ist, 50 Hz und 220/380 V, die durch Einstellen der Drehzahl der Maschine erreicht wird 20, beispielsweise die Drossel 35 und zum Beispiel der Feldstrom des Generators 34. Wärmekraftmaschine 20 sein kann, eine Welle mit den Pumpen und Gebläse (Gasgebläse) Wasserversorgung angeschlossen ist, ihre eigenen Bedürfnisse, Lüftung, Warmwasser, usw. Installation zur Reduzierung der Größe, die Kosten und die Zuverlässigkeit des Gesamtsystems durch den Haupteinheiten reserviert.

Zum Beispiel kann die angetriebene Welle 36, Gebläse 37 verwendet werden, um Wärme durch den Stopfen zu übertragen 38 an das externe System Verbrauch hohe Temperatur thermischer Energie, beispielsweise Wärmespeicherantrieb spezielle mobile Maschinen (teplokaram), können Personen und Fracht in einem bestimmten Aktionsradius des Stromversorgungssystems zu transportieren oder Kreis Versetzungsnetzwerk Datenobjekte, Stromversorgungssystem dieser Art. Anschlüsse 38 zum Laden der Speicherbehälter 9 hoher Hochtemperaturwärme aus anderen Quellen, wie beispielsweise in kritischen oder Notsituationen oder wenn das System gestartet werden.

Für Redundanzzwecke Maschine 20 mit einem weiteren Beispiel kann die Leistung des Verbrennungsprodukte Gasbrennerheizung 39, vorgesehen sein, die in dem Kanal ausgebildet sein kann 29 herauskommt durch den Kanal 40, um den Druck (Strömungsgeschwindigkeit) der Luft zur Turbine 3 zugeführt zu erhöhen.

Zur Vereinfachung der Generatoren 4, 7, 32, sie können in Form von elektrischen Wechselstroms durch die Vorrichtung 5 , die mit den elektrischen Heizungen 28, 28, 1 18 in jeder Art von Stromerzeugern durchgeführt werden können , um elektrische Heizkörper angeschlossen werden, aus einer fortlaufenden Reihe von elektrischen Heizgeräten mit unterschiedlichen elektrischen Widerständen wird an den Stromkreis der elektrischen Generatoren von Windkraftanlagen mit einer Zunahme der Windgeschwindigkeit und der elektrischen Ausgangsleistung (Spannung) verbunden, die stark der Ladevorgang Energie von Batterien zu managen ist vom thermischen Typ vereinfacht.

Für die Zwecke Stromversorgung des Systems beginnen, kann es beispielsweise vorgesehen sein, dizelelektrogeneratorom relativ geringer Leistung erforderlich, um das Gebläse 25, die Pumpe 13 und Zuführen einer volumetrischen Pumpe 41 zur Verdampfung des Dampfgenerators und Starten der Wärmekraftmaschine 20 sich ergebende Generator 34, zu laufen, die dann ausgeführt werden alle weiteren Laufwerke, die Bedürfnisse aller lebenserhaltenden Systeme des bewohnten Objekt im allgemeinen zu unterstützen. Sie können starten, um die Geräte 13, 25 und 41 auf dem Laufwerk oder das Gerät elektroakkumulyatornogo 5.

Es wird mit der Systemstromversorgung wie folgt. Wenn Sie das Gebläse 25, der Speicherladung läuft 9 durchgeführt wird, und dann, wenn die Pumpe 13 beginnt und die Niedertemperatur-Speicherbehälter 10. Bei der Öffnung der Drosselklappe 26 und die Förderpumpe 41 beginnt Wärmekraftmaschine 20, starten und in die Arbeit einbezogen stabilisierten Synchrongenerator 34, die alle Laufwerke unterstützen ausgeführt wurde Bedürfnisse und Pumpenwasserpumpen, Wärmeübertragungsflüssigkeiten, Wärmepumpe 16 und der Kraft-Wärme-Datenobjekt. Die erzeugte Quelle 2, 6, 8, wird Strom an die Heizelemente 28, 28, 1 und 9, Wärmespeicherladung auf eine vorbestimmte Temperatur durch gesendet. Ein Überschuß der erzeugten Quelle 2, 6, 8 ist mit elektrischen Heizungen 18 1 und 18 Ladung der Speichertank 10, und, falls erforderlich, und Stabilisierungsparameter an den Dampfmotor 20 Ladungsspeichertank 10 erfolgt Dampfeinlaß aus dem Kühler-Kondensator 19 durch Entfernen von Wärme geschickt Wärmekraftmaschine 20.

Beim Öffnen der Drosselklappe 14 beginnt Heizung und Warmwasser bewohnt Objekt, und wenn Sie die Drossel 42 des Wärmeenergiespeichertank 10 geöffnet wird, um die Wärmepumpe Eingang 15 und an seine Verbraucher geliefert.

In Fällen , in denen die Temperatur des Tieftemperatur - Speicherbehälter 10 seine maximal zulässige Wert ist (beispielsweise im Sommer , wenn die Heizungsanlage abgeschaltet ist , und der Stromverbrauch ist groß), wird der überschüssige Wärmeenergie aus dem Niedertemperaturspeicher 10 durch die Heizeinrichtungen 21, 21 1, 21 11, die entladen erreicht , an gleichzeitig diese die Effizienz der Leistungsturbine verbessert 3, 31 Stromgeneratoren, die eine teilweise Rückerstattung von der Energie in Wärme 10 Speicher-Wärmeniedertemperatur entladen bieten Hochtemperatur-Wärmespeicher, was wichtig ist, wenn während dieser Zeit die Windgeschwindigkeit, die für volle Energie Datenobjekt nicht ausreichend ist.

Die vorgeschlagene Energieversorgungssystem im Vergleich mit dem Prototyp hat die folgenden Vorteile:

- Erhöht die Gesamtenergie durch Windkraftanlagen produziert, Windenergie, wie bei allen seinen Low-Speed ​​verwendet wird, ausreichend Generatoren zu drehen;

- Erhöhte Zuverlässigkeit von Windenergieanlagen und reduzieren ihre Kosten durch die Anforderung an die Parameter des elektrischen Stroms erzeugt Reduzierung und Vereinfachung der Generatoren selbst;

- Bietet vollständige ökologische Sicherheit der Energiespeichereinheit mit einem erheblichen Anstieg in ihrem Leben und die Kosten für die Wartung im Vergleich zu bestehenden Arten von elektrischen Akkumulatoren zu reduzieren;

- Technisch erreicht nur willkürlich großen Energieverbrauch von thermischen Batterien, die jede gewünschte Menge an Energie, ausreichend, um sicherzustellen, eine stabile Systembetriebszeit auch während Perioden von langfristigen Abwesenheit von Wind zu speichern können;

Ermöglicht die Verwendung dieses Systems zur bestehenden bemannten Einrichtungen mit traditionellen Systemen Wärme und Strom und ist weit verbreitet in Industrie- und Haushaltsgeräte verwendet -;

- Technisch einfach und sicher ist es möglich, Wärme und Strom fließt mit externen Energieverbraucher und seine externen Quellen auszutauschen, die die Zuverlässigkeit von Lebenserhaltungssystemen in Not- und Krisensituationen erhöht;

- Es ist möglich, Energie unabhängige Wohneinrichtungen, Industrie und Landwirtschaft entfernt von zentralisierten Energieversorgungsunternehmen mit einer hohen Ungleichmäßigkeit der Verbrauch von elektrischer und thermischer Energie zu sichern;

- Die Entwicklung des Systems der Stromversorgung ist möglich, umweltfreundliche, mobile Maschinen zu bedienen, mit teploakkumulyatornoy Triebwerk, das das Problem der Beförderung von Personen und Gütern im Bereich der Wohn- und Industrieanlagen mit diesen Energiesysteme basierend auf der Verwendung von Wärmespeicherung und unentgeltliche Energiequellen zu lösen.

Eine zusätzliche positive Diese Eigenschaft der Systemstromversorgung ist die Fähigkeit, Wärmeenergie aus dem Niedertemperaturspeicherbehälter zu einer Hochtemperaturwärmespeicher zu übertragen Mittel in Windkraftanlagen eingesetzt, die sich die wirksame Ausgangsleistung (durch thermische Energie in dem niedrigen Temperatur und in einer Hochtemperaturspeicherlade gespeichert) erzeugt erhöht stabilisiert in Frequenz und Leistungsspannung das geht an die Stromversorgung der Objektdaten.

QUELLEN VON INFORMATIONEN

1. Die technischen Unterlagen zur Raumstation "Mir" - analog.

2. Serebryakov RA, Biryukov VV Whirlpool Windkraftanlage // Luft- und Raumfahrt. Ser.HII. Samara, 2000, s.48-73 - Prototyp.

FORDERUNGEN

1. Die Systemstromversorgung bewohnten Einrichtungen von Solar- und Windenergie, wie Gebäude, die mindestens eine Einheit mit einem elektrischen Wind, elektrische Energiespeicher in Verbindung mit dem Benutzer dieser Energie in Verbindung steht, dadurch gekennzeichnet, dass der Energiespeicher ist als an mindestens zwei Wärmespeicher - Hochtemperatur- und Tieftemperatur, Hochtemperatur-Wärmespeicher durch die Wärme von der Heizung gemeldet, in mindestens einem Generator erhaltenen stabilisierten Frequenz und Spannung der Wärmekraftmaschine, Kühlschrank, wo die Wärme der Kommunikation mit dem Tieftemperaturspeichertank, die Wärme mit Heizung und Warmwasser-System kommuniziert bewohnbaren Einrichtung für die übertragenen Wärmeenergie und Regelung des Luftvorwärmers und mit dem Eingang wenigstens einer Windturbine zugeführt wird, einen elektrischen Generator, der zur Einstellung der Wärmeenergie in dem Luftvorwärmer übertragen mit elektrischem hoher Kühlmittelvorratsbehälter in Verbindung steht.

2. Das Stromversorgungssystem nach Anspruch 1, dadurch gekennzeichnet, dass die mindestens eine Wind vortex Turbinentyp durch die Achse gebildet ist, die der Eingangsabschnitt des vertikalen Luftleitungsausgang ist, dessen Boden einen Lufterhitzer angeordnet ist, berichtet durch mit Niedertemperaturwärmespeicherbehälter.

3. Das Stromversorgungssystem nach Anspruch 2, dadurch gekennzeichnet, daß der vertikale Kanal mit der Belüftungsanlage des bewohnbaren Ausgangsobjekt in Verbindung steht.

4. Das Stromversorgungssystem nach Anspruch 1, dadurch gekennzeichnet, daß der Lufterhitzer am Boden des vertikalen Kanals in dem oberen Teil davon installiert ist ein Flügelrad Luft installiert ist Turbine mit einem elektrischen Generator, und die Leitung als Rohrgestellenergie Windturbinenschaufel gestaltet.

5. Das Stromversorgungssystem nach Anspruch 1, wobei die Niedrigtemperatur-Wärmespeicher als wärmegedämmte abgedichtete Volumen mit flüssigem Kühlmittel, wie Wasser, gefüllt ausgelegt ist.

6. Das Stromversorgungssystem nach Anspruch 1, wobei die Niedrigtemperatur - Wärmespeicher als wärmegedämmte Volumen mit einem Feststoff , wie beispielsweise SiO 2 gefüllt ausgelegt ist, die durch die Zirkulation des flüssigen Kühlmittels innerhalb des rohrförmigen Wärmetauschers Auslass / Wärmezufuhr befindet.

7. Das Stromversorgungssystem nach Anspruch 1, dadurch gekennzeichnet, dass die Hochtemperatur-Wärmespeicher in der Niedertemperaturwärmespeicher befindet.

8. Das Stromversorgungssystem nach einem der Ansprüche 1-7, wobei die Wärmekraftmaschine durch den Betrieb des Rankine-Zyklus und der Dampfheizung in Verbindung mit dem Hochtemperatur-Kühlmittelgas durch den Speichertank und betreibbar ist, um Erwärmung durch elektrische Wärmeträger, zumindest gemacht eine Windturbine.

9. Das Stromversorgungssystem nach einem der Ansprüche 1-8, daß das Gitter stabil von einer Wärmekraftmaschine und einer elektrischen Heizung und Warmwasser berichtet als redundanter Stromversorgung und externe Verbraucher dieser Energie angetrieben dadurch gekennzeichnet.

10. Das Stromversorgungssystem nach Anspruch 9, dadurch gekennzeichnet, dass der sekundäre Wärmequelle als Brennstoff-Brenner für Wärme an die Wärmekraftmaschine Heizvorrichtung und der Austrittskanal der Verbrennungsprodukte des Brenners kommuniziert ausgelegt kommuniziert mit einer vertikalen Luftzufuhrkanal zu der Windturbine.

11. Das Stromversorgungssystem nach einem der Ansprüche 1-10, dadurch gekennzeichnet, daß die Niedertemperaturwärmespeicher Wärme von Kommunikation mit der durch die Wärmekraftmaschine mit der Wärmepumpe Heizleistung Verbraucher angetriebenen elektrischen Generator zum Erwärmen berichtet, dass eine höhere Temperatur an seinem Eingang ist als die Temperatur des Niedertemperaturwärmespeicher erfordern
