Erfindung
Russische Föderation Patent RU2093566

BIOMETANOVAYA INSTALLATION

Name des Erfinders: Viktor Tumchenok Ignatievich
Der Name des Patentinhabers: Tumchenok Victor Ignatievich
Adresse für die Korrespondenz:
Startdatum des Patents: 1995.04.06

Verbrauch: recyceln die Gülle aus Biogas und Biodünger auf Rinder- Agribusiness. Das erfindungsgemässe biometanovaya Vorrichtung umfaßt einen Körper mit Schikanen Säure Kameras, neutral, alkalisch, Methangärung mit Düsen Probenahmesubstrat in den oberen Teilen und Rohren Versorgung durch Dispergiermittels in den unteren Teilen, wobei die Kamera Säuregärung durch Dispergiermittels mit der Sammlung gidrosbyta und gidrosplava Gülle in Verbindung steht, und die Kammer Methanfermentations kommuniziert mit plenum eine Sammlung von geklärtem Wasser und der schwimmenden Glocke umfasst, mit der Außenseite des festen Körpers angeordnet aeroben Fermenter mit einer perforierten Leitungswand perforierte Steig umfasst und mit dem Lufterhitzer kommuniziert. mit einer Sammlung von geklärtem Wasser Plenum biometanovoy Installation - Festphasen-Kochers mit Faltwände auf der linken und rechten Seite des Körpers auf die Gelenke über die Zeit versetzt, ihre Neigung, den oberen Teil des Faulschlamm von der Kamera Methangärung und dem Fermenten Kanal mitgeteilt gemacht.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft die Verwendung von Gülle zu Biogas und Biodünger und kann auf Rinder- Agribusiness verwendet werden.

Bekannt biometanovaya Installation, umfassend ein Gehäuse mit Schikanen Säure Kameras, neutral, alkalisch, Methangärung mit Düsen Probenahmesubstrats in der oberen und Futtermittel durch das Dispersionsmittel in dem Boden und der Kamera Säuregärung durch Dispergiermittel wird mit der Sammlung gidrosmyva und gidrosplava Gülle und Methanfermentationskammer in Verbindung steht mitgeteilt mit dem Plenum, einschließlich der Erfassung von geklärtem Wasser und der schwimmenden Glocke (Viesturs C.E. et al. Fermentationssystem, Riga, 1986, S. 19), das Fehlen davon ist der hohe Energieverbrauch für die thermische Stabilisierung des Fermentationsprozesses.

Das technische Problem durch die Erfindung gelöst wird , ist die Betriebseffizienz zu verbessern.

Das Problem wird dadurch gelöst, daß der Festkörper-Fermenter mit Klappwänden angelenkt ist , auf der linken und rechten Seite des Körpers mit einer Verschiebung in der Zeit des Kippens, mit dem oberen Teil des Fermenters von Schlamm aus der Kammer der Methangärung und dem Fermentor Kanal kommuniziert, mit einer Sammlung von geklärtem Wasser plenum, wobei der Kanal perforierte Trennwand und perforierte Riser.

Die Umsetzung des Solid-State-Fermenter mit Faltwände und einer Verschiebung der periodischen Entleerung Ladezeiten minimiert den Einfluss der Temperaturregelung in den Gärprozess. Tatsächlich dauert Entspannungsdauer weniger als eine Stunde, während der Installationswand in der vertikalen Position der Temperaturregelung wird ungestörten Teil des Fermenters durchgeführt. In diesem Teil des Schuhs verbleibt als "seed". Die Verwendung von Schlamm aus dem Gärraum Methan für die Solid-State-Fermenter Füllung erhöht den Grad des Verfalls und der Qualität von Bio-Düngemitteln.

BIOMETANOVAYA INSTALLATION BIOMETANOVAYA INSTALLATION

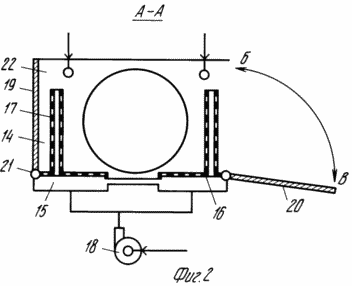

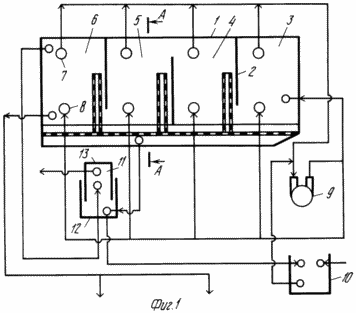

Fig. 1 schematisch einen Längsschnitt der Anlage; Fig. 2 - A-A Schnittansicht in Fig. 1.

Biometanovaya Vorrichtung umfasst einen Körper 1 mit Trennwänden 2 Kameras: 3 sauer, neutral 4, 5 alkalischen; 6 Methanfermentation, mit Düsen 7 Auswahl des Substrats in den oberen Teilen und Düsen 8 in den unteren Teilen durch eine Dispergiervorrichtung 9 liefert und die Kamera 3 Säuregärung durch die Dispergiereinrichtung 9 mit einer Sammlung von 10 gidrosmyva und gidrosplava Gülle mitgeteilt und die Kamera 6 Menthan Fermentations kommuniziert mit dem Plenum 11 umfassend Klarwassersammler 12 und die schwimmenden Glocke 13, während die Außenseite des Körpers 1 festen aeroben Digestor 14, Kanal eine perforierte Trennwand 16 und perforierten Riser 15 befindet, umfassend 17 mit dem Lufterhitzer 18 kommuniziert. Festphasen Kochers 14 mit Klappwänden 19 und 20 auf den linken und rechten Seiten des Körpers 1 bei 21 mit einer Verschiebung in der Zeit des Kippens angelenkt, das Oberteil 22 des Kochers 14 wird durch den Schlamm mit der Kammer 6 der Methangärung und den Kanal 15 des Kochers 14 mit einer Sammlung mitgeteilt von 12 geklärte Wasser Gasplenum 11 biometanovoy Installation.

BIOMETANOVAYA Anlage arbeitet wie folgt

Gülle und Stallmist aus der Sammlung gidrosplav 10 9 Dispergiermittel, dass Jauche gomogeniiziruet kontinuierlich in die Kammer 3 Säuregärung zugeführt und gelangt anschließend durch die neutrale Kammern 4, 5 und 6 von Alkali - Methangärung. Jede Zelle Substrat wird durch den Disperger 9, beispielsweise rezirkuliert, Ventilsystem durch das Zeitrelais bestimmt, die (nicht dargestellt) führt durch die Leitung 7 Homogenisierung entlüften zu Substrat und in die jeweilige Kammer durch die Leitung 8 eingeführt, welche die Montage auf den Partikeln verhindert, insbesondere Krustenbildung im oberen Teil der Kammer. Biogas aus der Kammer 6 Methanfermentation wird in dem Gassammler 11 unter dem schwimmenden Glocke 13 entfernt.

Für Temperieren feste fermentations Fermenter 14 angeordnet außerhalb des Gehäuses 1 auf der Lochblende 16 und um das perforierte Standrohre 17, eine Pflanzenreste mit (Heu, Stroh, etc.), das Phänomen der verstopften nach Okklusion und Öffnungen so gebildete Substrat zu vermeiden dient Feststoffkomponente von Schlamm aus der Kammer 6 Methangärung in dem oberen Teil 22 des Fermenters 14 bis aerobe Zersetzung nedobroda in Gegenwart von Luftsauerstoff Laders 18 durch den Kanal 15 geblasen und Riser 17. der Zerfall von organischen nedobroda zu einer Temperaturerhöhung führt von bis zu 50-70 o C, dass stellt Temperierung von Fermentationsprozessen in den Kammern 3, 4, 5, 6. die flüssige Komponente durch die Kompost nedobroda feste Schicht des Kanals 15 und 12, um die Sammlung des Hydraulikventils eintritt und weiter gidrosmyva gidrosplava und Gülle verwendet wird, d.h. Wasserkreislauf. Die Verarbeitung nedobroda im Fermenter 14 bei 50-70 ° C führt zum Tod von pathogenen Flora und den Verlust von Keimen von Unkraut.

Periodisches Wände 19 und 20 an dem Scharnier 21 von "B" auf "B" umgewandelt und Entladung von Kompost zuführen, und ein Teil davon wird zu "seed" die Übersetzung der Wand 20 in die vertikale Stellung "B" erlaubt. Mit den Enden des oberen und des Körpers 1 geschlossen ist, beispielsweise eine Folie zur Beseitigung Wärmeverlust und zugeführte Luft durch das Gebläse 18, ausgegeben durch Lecks in den Gelenken ist. Luftaufnahme aus dem Gelände Bauernhof hilft Geruch Niveau zu reduzieren, das heißt sind Hygienebedingungen für das Personal. Biothermische Stabilisierung des Fermentationsprozesses beseitigt die Ausgaben für häusliche Biogasanlagen benötigt.

Das Verfahren den Kompost der Entladung ist ein Bruchteil von Stunden und signifikante Auswirkung auf die Steuerfermentationstemperatur nicht rendern.

FORDERUNGEN

Biometanovaya Installation, umfassend ein Gehäuse mit Trennwänden saure Kameras, neutral, alkalisch und Methangärung mit Beschlägen Auswahl des Substrats in den oberen Teilen und Rohren für die in den unteren Teilen durch die Dispersions Zuführen und der Kamera Säuregärung durch das Dispersionsmittel wird mit einer Sammlung gidrosmyva und gidrosplava und Methanfermentationskammer in Verbindung mitgeteilt ein Gassammler eine Sammlung von geklärtem Wasser und die Schwimmglocke aufweist, dadurch gekennzeichnet, daß sie ferner eine feste Fermenters äußeren Gehäuseseite und mit einem Kanal mit einer perforierten Septum und perforiertes Riser wobei kommuniziert auf der einen Seite mit einem Gebläse und andererseits mit einer Sammlung angeordnet umfasst Wasser geklärt und wird der Fermenter unabhängig öffenbare Wände der linken und rechten Seite des Körpers angeordnet ist, angelenkt ist, und der obere Teil des Fermenters mit der Kammer der Methangärung kommuniziert wird.
