Erfindung
Russische Föderation Patent RU2079056

Wärmeerzeugungseinheit

Wärmeerzeugungseinheit "TSU-1"

Name des Erfinders: Bespalov Vadim I .; Natalia A. Strakhov; Mikhail Shitov; Dzyuba Vladimir K.
Der Name des Patentinhabers: Bespalov Vadim I .; Natalia A. Strakhov; Mikhail Shitov; Dzyuba Vladimir K.
Adresse für die Korrespondenz:
Startdatum des Patents: 1994.03.24

Verwendung: im Bereich der Wärmeerzeugung in dem Gehäuse und Versorgungssektor und in jeder Branche die Wärmeträgerflüssigkeit zu erwärmen. Die erfindungsgemäße Vorrichtung umfasst einen Vorratsbehälter mit einem darin montierten entlang der Mittelachse des Heizelementes, spiralförmig gewickelte Wärmeaufnahmeverdampfer, Framing, das Heizelement und einen Separator mit heißem und kaltem Wasser. Das Heizelement ist eine zylindrische Wirbelrohr mit einem tangentialen Einlass und einem Einwegschraubengewinde mit ihnen an der Innenfläche des Rohres.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf die Erzeugung von Wärme eine umweltfreundliche Art und Weise und kann zum Heizen des flüssigen Kühlmittels in dem Gehäuse und Versorgungssektor und in jeder Branche eingesetzt werden.

Whirlpool einen zylindrischen Körper, eine tangentiale Düseneingang, Drossel, Diagramm adiabatische Luftschlauch bekannt, umfassend, Armaturen, die Kalt- und Warmluft (Chiller. M. Licht und Lebensmittelindustrie, 1982. Seite 190) einzugeben.

Bekannte Kaltlufterzeuger (Wärme), die die Kamera, eine Tangente an das Eingabe der Düse, Düsen für die Ausgabe von kalter und warmer Luft (A.Holmskaya. Vortex-Kühler oder kalte Speisen. Der Erfinder und Innovator. M. 1990, N 5, p enthält. 8 9).

Bekannte Heizungssystem eine Wärmepumpe, einem Verdampfer, einem Kondensator und einem Gaskanal darin installierten ersten und zweiten Spulen entlang des Gas mit Einlass- und Auslassrohren angeschlossen an das Heizungssystem. In diesem zweiten Wärmeübertrager mit Sprinkler miteinander verbunden sind und die Palette (AS 1.449.779, b.1 1989 YG) vorgesehen ist.

Die nächstgelegene technische Wesen und erreichbare Effekt ist eine Wärmepumpenanlage, bestehend aus einem Wärme Verdampfer, Abscheider, Kompressor, Pumpe, Prozess eine Wärme Kondensator verbindet Dampfleitungen, Abflüsse, das Arbeitsmedium-Zirkulationskreislauf bilden, sondern auch den Prozess Kühlkörper und Empfänger bluten Wasser (ein. p. 1643893, Bul. 2, 1988).

Allerdings ist die Verwendung von bekannten Vorrichtungen nicht mit einem relativ hohen Wirkungsgrad des Wärmeerzeugungsprozesses zu erreichen, wie es auf eine vorläufige Zuordnung der internen Energie des Kraftstoffs verbrannt wird, gefolgt von der Übertragung auf das Kühlmittel basiert, anstatt direkt die Energie des offenen inneren Kühlmittel (Wasser) verwendet wird.

Die Erfindung besteht darin, dass die Anlage mit darin installierten entlang der Mittelachse des Heizelements in Form eines Wirbel zylindrischen Rohr mit tangentialem Einlaß Kühlmittel- und unidirektional mit ihm auf seiner Innenfläche einen Vorratsbehälter umfasst einen spiralförmig gewickelten Wärmeaufnahme Verdampfer Framing Gewinde ein Heizelement, und der Heißabscheider und kaltes Wasser.

Wärmeerzeugungseinheit "TSU-1"

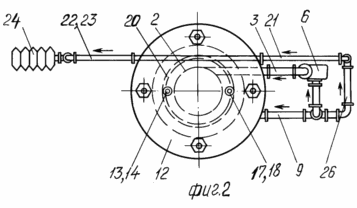

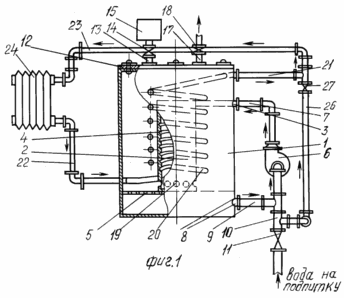

Fig. 1 ist eine perspektivische Seitenansicht der Vorrichtung mit der lokalen Größe; Fig. 2 ist eine Draufsicht.

Installation "TSU-1" besteht aus dem Vorratstank 1 koaxial darin montierten ein Heizelement 2, hergestellt als ein zylindrisches Rohr mit einem Wirbel tangentialen Einlaß 3 und einem Schraubengewinde 4 auf, die eine Fortsetzung der tangentialen Eintritt ist 3. Zwischen der Unterseite des Vorratsbehälters 1 und Erhitzen Element 2 ist ein Trenn 5 heißes und kaltes Wasser gelegt. Der Separator 5 ist als perforierte horizontale Ablenkplatte installiert hergestellt. Tangentialeingang 3 des Heizelementes 2 ist mit der Druckerzeugungspumpe 6, Leitungsrohr 7 verbunden ist Die Saugleitung 6 an eine Pumpe mit einem Auslass verbunden ist 8 des Vorratsbehälters 1 ist eine Leitung 9, die boost ein Rahmenrohr 10. Dieser Auslass 8 zwischen dem Separator auf einem Niveau angeordnet ist, und dem Boden 5 Batterietank 1. Buck - Batterie 1, eine tangentiale Einlaßdüse 3 und 8, Zeilen 7 und 9 und 6 bilden eine interne Pumpe zirkuliert den Installationspfad. 10 ist an der Pipeline-Steuerventil eingebaut 11. Der Speichertank 1 mit hermetisch schließendem Deckel 12 mit einem Beschlag 13 endet in einem Ventil 14 zur Verbindung mit Abgabeleitung 15 des Kompressors vorgesehen ist 16. Die Abdeckung 12 ausgebildet ist, und die Düse 17, ein Ventil 18 zum Entlüftungsabschluss aus dem Vorratstank 1 beim Befüllen Hohlraum Kühlmittelsystem.

Das Heizelement 2 in dem unteren Teil Öffnungen hat 19 um den Umfang zum Abführen des Kühlmittels in der Heizkammer 1. Sammeltank um das Heizelement 2 in einen Hohlraum der koaxial spiralförmig gewickelten Rohrwärmeaufnahme Verdampfer 20, wobei die freien Enden davon gelegen Vorratsbehälter sind mit dem Ausgang 21 und Eingang 22 verbunden, Zapfen. Die Auslaßleitung 21 ist mit dem Kondensator 23 von 24 (Heizvorrichtung) verbunden ist, der wiederum, 25 die Leitung mit dem Einlaßrohr 22 verbunden ist An der Auslassleitung 23 zwischen dem Kondensator 21 und 24 gebildet Inset makeup Leitung 26 mit einem Ventil 27. Der Verdampfer 20, Heizeinheit Düsen 21 und 22 durch Leitungen 23 und 25 und ein Kondensator 24 bilden eine externe Zirkulationsschleife.

INSTALLATION funktioniert wie folgt

Pre-Installation mit Wasser für interne und externe Umwälzschleifen gefüllt ist, die jeweils über Ventile 11 und 27 durch die Make-up-Linien 10 und 26. Wenn der Speicher 1 mit Wasser gefüllt, die Luft im Hohlraum eingeschlossen ist, verschoben und entfernt durch den Nippel 17 und Ventil 18. Nach dem Befüllen Fitting Wasserzufuhr schließt gestoppt Ventile 11 und 27 umfassen dann eine Pumpe 6.

Kaltes Wasser vom Boden des Speicherbehälters 1 durch das Auslaßrohr 8 und der Pumpe 9 in das Rohr 6, 7 geblasenen, von denen unter Druck kommt in tangentialen Eingang 3 des Heizelementes 2.

Immer an das Heizelement 2 unter Druck tangential Wasser entstehen Wärmeenergie durch einen Teil seiner eigenen inneren Energie, die durch Reibungskräfte zwischen den inneren Schichten der Molekularströmung (kinetische und dynamische Viskosität) umwandelt. Umwandeln von Wärme in der internen Energie wird bei der erfindungsgemäßen Anlage verstärkt aufgrund Leistung auf einer inneren Oberfläche des Heizelementes 2 Schraubgewinde 4 gleichzeitig mit dem tangentialen Einlaß 3 und deren Fortsetzung zu sein. Verfügbarkeit Schraubgewinde 4 beseitigt lokale Turbulenz in dem Hohlraum des Heizelements 2, Flüssigkeitsströmung zu optimieren, die Kontaktfläche der Flüssigkeit zu erhöhen und das Heizelement 2 und somit erhöhen jeweils die Reibungskoeffizienten in der vertikalen Ebene (kinematische Viskosität) und in der horizontalen Ebene (die dynamische Viskosität ) durch das Reibungselement in der Heizkammer 2 die Anordnung ist nicht nur zwischen den Schichten der Flüssigkeit, sondern auch zusätzliche Schichten zwischen einer Flüssigkeit und einem Feststoff Heizelement entwickelte Oberfläche 2. Werte der jeweiligen Reibungskoeffizienten führt zu erhöhten Reibungskräften Werte selbst und damit Erhöhung der Zahl der zugeordneten steigenden Hitze. Unter Verwendung dieser Konstruktion erreicht das Heizelement 2 Wirkung molekularen Trennung Flüssigkeitsaustrag Intensivierung der Hitze zu verbessern, indem die kinetische Energie der Strömung des Kühlmittels durch die innere Energie umzuwandeln, ohne Verbrennungsprozess mit anschließender Übertragung von Wärmeenergie zu dem Wärmeträger (Wasser) und damit der Wirkungsgrad der Anlage.

19 2 in das beheizbare Element, das Kühlmittel tritt durch die Öffnungen in den Hohlraum des Lagertanks 1, wo es Trennung heißer und weniger erwärmte Fluid fließt aufgrund der Differenz ihrer Dichten. Zur gleichen Zeit mehr erhitzte Flüssigkeitsschichten an die Spitze des Lagertanks 1, die Außenfläche des spiralgewickelten Rohr Waschen teplopriemnika- 20 Verdampfer und weniger erhitzt Schichten fallen durch den Separator 5 auf den Boden des Lagertanks 1. Installation der Separator 5 sorgt für noch mehr erhitzt und Trennung weniger erwärmte Flüssigkeit Bereiche in den Vorratstank 1, während in der Flüssigkeitsmenge, die Wahrscheinlichkeit von lokalen Temperaturunterschiede zu reduzieren.

Somit 6 die kontinuierliche Zirkulation des Fluids in der inneren Schleife bei einem konstanten durch Installation der Pumpe, um die gewünschte Temperatur im Kühlmittelkreislauf zu erhalten.

Die gewünschte Temperatur des Kühlmittels in der internen Schaltung bestimmt letztendlich die gewünschte Temperatur an der Oberfläche des Kondensators 24 als Heizelement ausgebildet ist, das heißt Flüssigkeitstemperatur in dem externen Zirkulationskreislauf.

durch Rohrleitungen 23, wenn die Wärme des Verdampfers 20 zu waschen, die erhitzte Flüssigkeit in dem Vorratsbehälter 1 aufgrund der Wärmeübertragung Erwärmung der Flüssigkeit externen Zirkulationsschleife durchgeführt wird, wobei zumindest die Flüssigkeitserhitzungs seine natürliche Zirkulation aufzutreten beginnt (aufgrund der Dichtedifferenz heißeren und weniger erhitzten Fluidschichten) und 25. Das Vorhandensein von zwei unabhängigen geschlossenen Kreislauf in einer Installation Wärmeerzeugungs ermöglicht seine Temperatur in einem weiten Bereich zu regulieren (bis Dampf im externen Kreislauf zu erzeugen). Hohe Temperaturen werden externe Kühlmittel 14 unter Verwendung eines Kompressors 16. In diesem Fall wird die Druckluft aus dem Kompressor 16 durch die Förderleitung 15 und das Ventil erreicht werden, wird in den Hohlraum des Tanklager 1 zugeführt, um einen Überdruck darin zu schaffen, so dass Wärmeübertragungsfluid die innere Zirkulationskreislauf höher ist als 100 ° aufzuheizen . C (der Siedepunkt bei atmosphärischem Druck), ohne von dem Kühlmittel siedet. Der Grad der Kompression in dem Hohlraum des Vorratsbehälters 1 bestimmt Parameter überhitzte Kühlmittel in den inneren und folglich in den externen Kreislauf-Schleifen.

Da die Installation des Betriebsprinzips zur Verwendung nur die kinetische Energie des Fluidstroms basiert und erfordert nur die Stromkosten, kann die Mitteilungseinheit umweltfreundlich betrachtet werden, emittieren nicht in die Umwelt von Schadstoffen allgemein Verbrennungsprozess begleitet.

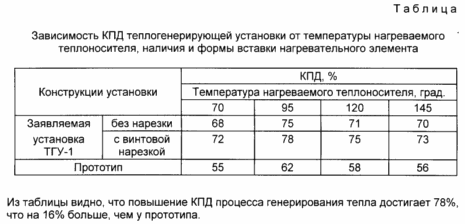

Um die wesentlichen Merkmale der beanspruchten Installation bestätigen auf einem Labortisch seine Tests durchgeführt. Die Testergebnisse werden tabelliert.

FORDERUNGEN

Wärmeerzeugungsanlage Tsu-1, mit einem Wärmeverdampfer, Abscheider, Kompressor, Pumpe, einem Kühler, Verbindungsleitungen, eine innere und eine äußere Zirkulationswege, wobei die Vorrichtung Vorratsbehälter umfaßt, die mit darin installierten entlang der Mittelachse des Heizelementes in der eine zylindrische Wirbelrohr mit einem tangentialen Einlass und einem Einwegschraubengewinde mit ihr an seiner Innenfläche eine spiralförmig gewickelte Wärmeaufnahmeverdampfer Heizelement Framing und dem Heißabscheider und kaltes Wasser.
