Erfindung
Russische Föderation Patent RU2018061

ELEKTROHEIZUNG FLUID MEDIUM

ELEKTROHEIZUNG FLUID MEDIUM

Name des Erfinders:. Pfeil VI; Lepekhin VI
Der Name des Patentinhabers: Gunmen Vladimir Ivanovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.12.05

Verbrauch: für Gase und Flüssigkeiten im Haushalt zum Erhitzen von Wasser erhitzt wird. Die erfindungsgemäße elektrische Heizung des Fluids aus der an dem Rohr (Stahl) Induktor in Form von mindestens drei Induktionsspulen 4, 5, 6. Der erste 4 und eine zweite Spule 5 sind in Reihe Induktivität der Drossel mit dem Rohr angeordnet ist und der dritte Induktor 6 umfasst eine zweite Spule Induktivität 5 von außen. Eine Induktivität in dem isolierenden Gehäuse mit dem Rohr durch Klemmen befestigt positioniert ist. Zusätzlich wird ein Induktor mit über seine Kraft vorgesehen ist, die aus Strom- und Steuerteilen 9, 10. Die Flüssigkeit durch das entwickelte Wärme in die Rohrleitung erwärmt wird, die, wenn sie von der aktuellen Wirbelströme schnell eine Pipeline erscheint 4 Ändern größten Induktoren, 5, 6. Arbeits Induktoren (Spulen 4, 5, 6) steuert die elektrische Blockschaltbild in dem Körper eingeschlossen ist. Das Ergebnis wird die Lebensdauer der Flüssigkeit elektrische Heizung und elektrische Sicherheit erhöht, reduziert den Energieverbrauch.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Vorrichtungen und Heizungsflüssigkeiten verwendet werden können , Flüssigkeiten und Gasen zur Brauchwassererwärmung zu erhitzen.

Derzeit Wasserheizungstechnik, Haushalts- und Sanitärindustrie produzieren elektrische Heizungen. Typischerweise sind die Konstruktion von elektrischen Heizgeräten in diesen Anwendungen verwendeten identisch.

Bekannte elektrische Flüssigkeit, ein Gehäuse mit einem Deckel und Boden besteht. Die unteren und oberen Teile des Körpers mit Löchern jeweils zum Zuführen und Entfernen des Wassers aufgeheizt werden. Im Inneren des Gehäuses angeordnet der untere Teil von elektrischen Heizelementen Heizelemente. Wasser, um den elektrischen Heizkörper, in Kontakt mit den Heizelementen Eingabe wird auf eine vorbestimmte Temperatur ist. Das erhitzte Wasser wird durch das obere Loch entladen (1).

Der Hauptnachteil der elektrischen Heizvorrichtung ist eine schnelle Abbau von Heizelementen aufgrund der Bildung von Ablagerungen auf ihnen, die am ausgeprägtesten ist, wenn eine große mineralisiertem Wasser, den sogenannten "harten" Wasser. Zu Ablagerungen auf Tenah Verwendung vorgeformter Wasser zu vermeiden, aber das Wasser kann nur in einem geschlossenen Wasserkreislaufsystem, beispielsweise in Heizungsanlagen verwendet werden und kann nicht in offenen Systemen verwendet werden.

Bekannte elektrische Flüssigkeit, umfassend ein Spiralelement selbst ohmschen Heizmedium (2).

Dies ist jedoch nicht geeignet für die elektrische Beheizung von einem leitenden oder brennbaren Flüssigkeit.

Bekannten elektrischen Induktionsflusses, mit einer Leitung, durch die Flüssigkeit passiert einen ausgestattet (Flüssigkeit, Gas) in dem äußeren Gehäuse angeordnet elektrisch isolierten elektrischen Spule (Induktivität), die mit einer Stromquelle (3).

Diese elektrische Heizung ist als Prototyp genommen. Bekannte elektrische Heizung ist leicht herzustellen, aber ihre Zuverlässigkeit und elektrische Sicherheit bei der Arbeit sind klein aufgrund des Mangels an Automatisierung der Arbeit, die Unmöglichkeit der Fluiderwärmungstemperatur reguliert wird.

Das Ziel - den Betrieb der Anlagen und elektrische Sicherheit zu verbessern.

Für diese elektrische Flüssigkeit angebracht Leitung bedeckt Induktor enthaltenden darauf in dem äußeren Gehäuse elektrisch isoliert und mit einer Stromquelle angeordnet ferner Mittel zur Leistungssteuerung des Induktors. Induktors elektrische Heizung ist von mindestens drei Spuleninduktivitäten hergestellt.

Außerdem sind in Serie diese ersten und zweiten Induktionsspulen auf der Rohrleitung angeordnet ist, und die dritte Spule eine zweite Spule auf der Außenseite umfasst. Somit Induktor Gehäuse kann mit der Rohrleitung, beispielsweise durch Klemmen befestigt werden.

Darüber hinaus umfasst die Leistungsverbrauchssteuerungseinrichtung einen Induktor parallel zu einer Stromquelle von Energie und Steuerabschnitten verbunden. Die Mittel zur Leistungssteuerung des Induktors ist in das Gehäuse integriert mit dem Gehäuse des Induktors angeordnet.

Leistungsteil enthält Pump- und Dämpfungsschaltkreise, von denen die erste über einen Schalter von einer Stromversorgung besteht in Reihe mit dem ersten Induktor, wobei letztere parallel zu der ersten Filterkondensators verbunden ist. Schaltungsdämpfung besteht aus einer zweiten Induktionsspule, dessen Anfang mit der Anode klippiruyuschego Diodenkathode verbunden ist mit den ersten Enden des zweiten Filterkondensator und einem Widerstand verbunden ist, wobei die zweiten Enden mit dem zweiten Ende des Induktors verbunden sind, und ein an den Anfang des zweiten Induktors verbunden Taste.

Der Steuerteil besteht aus parallel geschalteten seiner Stromversorgungsschalter, mit einem Temperatursensor und ein Sperrschwinger vorgesehen ist, und einer an dieselbe Stromquelle durch den Stromunterbrecher verbunden Referenzgenerator. Weiterhin kann die Energiequelle der Antriebseinheit vom herkömmlichen Typ sein, wie beispielsweise einer Brücke und der Stromquellen-Steuerabschnitt umfasst eine dritte Reihe geschaltete Induktoren und den Gleichrichter wiederum parallel verbunden mit einem dritten Filterkondensator und Ladewiderstand.

Darüber hinaus ist die automatische Steuerung des Schalttemperatursensor in dem isolierenden Gehäuse des Induktors, insbesondere nach der zweiten Induktionsspule angeordnet. Da der Thermistor-Temperatursensor verwendet wird.

Zur Erhöhung der Kapazität des Fluids parallel zu der elektrischen Heizeinrichtung Leistungsquelle der Leistungseinheit zu zwei zusätzliche Induktoren angeschlossen werden.

Somit sind alle wesentlichen Merkmale der elektrischen Flüssigkeit, aber auch verschieden von dem Stand der Technik, nämlich die Anwesenheit in der obigen Weise Induktor durchgeführt charakterisierenden und Mittel zur Leistungssteuerung der letzteren, der Temperatursensor bequem und sicher ermöglicht es zu betreiben, was seine Lebensdauer zu verlängern kann, erhalten auf eine vorbestimmte Temperatur erhitzt Endverbraucherumgebung Elektrizität zu sparen.

ELEKTROHEIZUNG FLUID MEDIUM ELEKTROHEIZUNG FLUID MEDIUM

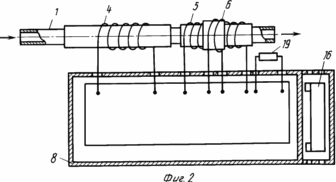

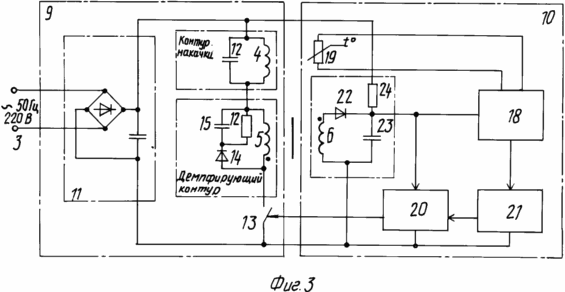

1 zeigt elektrische Flüssigkeit perspektivische Ansicht; Fig. 2 - die gleiche, ohne das elektrisch isolierende Gehäuse und der Vorderwand des Gehäuses; Figur 3 - das elektrische Blockschaltbild des elektrischen Heizers Flüssigkeit.

Elektrische Flüssigkeit besteht aus einer Leitung 1 (Stahl), die den Gegenstand erhitzte Flüssigkeit bildet (Gas, Flüssigkeit). Die Pfeile zeigen die Richtung der Bewegung des Mediums. Die Rohrleitung 1 wird Induktor in einem elektrisch isolierenden äußeren Gehäuse 2 und mit einer Stromquelle 3 (Figur 3) angeordnet bedeckt. Der Induktor aus zumindest drei Spulen der Induktanz 4,5,6 ausgebildet. Die erste und die zweite Induktionsspule Induktoren 4,5 sind in Reihe auf der Rohrleitung 1 angeordnet ist und der dritte Induktor 6 umfasst die zweite Induktivität 5 von außen. Das Gehäuse 2 des Induktors 1 ist mit dem Rohr 7 durch Klemmen oder andere bekannte Mittel (geschweifte Klammer) fixiert. 7 Klemmen in dem vorliegenden Ausführungsbeispiel 2 ist fest an dem Gehäusekörper 8 bedeutet eine Leistungsdrossel.

Die Mittel zur Leistungssteuerung des Induktors parallel an die Stromversorgung 3 Energie und Steuerteile 9 verbunden ist, 10. Die Antriebseinheit 9 enthält die Konturen der Pumpe und Dämpfung. Pumpenschaltung besteht aus einem Stromversorgungsteil 11 in Serie mit der ersten Induktionsspule 4, die 5 parallel mit dem ersten Filterkondensator 12. Der Dämpfungskreis besteht aus einem zweiten Induktor verbunden ist, die mit der Starttaste 13 und klippiruyuschego Anode der Diode 14 verbunden, deren Kathode mit den ersten Enden des zweiten Filterkondensators 15 und des Widerstandes 16 werden die zweiten Enden mit dem zweiten Ende des Induktors 5 gesagt.

Der Steuerabschnitt 10 besteht aus parallel geschalteten an die Stromversorgung 17 des Schaltungsunterbrechers 18 mit einem Temperatursensor 19 (Thermistor) ausgestattet ist, und blockierende Oszillator 20 und einen Master-Oszillator 21, 17 mit der Stromquelle durch den Leistungsschalter 18. Die Leistungsversorgungssteuerung 17 10 Abschnitt eine dritte Spule in Serie Induktivitäten angeschlossen 6 und 22 der Gleichrichter (Diode), die wiederum parallel mit einem dritten Filterkondensator 23 verbunden ist und der Ladewiderstand 24. Wie bereits erwähnt, ist der Temperatursensor 19 2 nach der zweiten Induktionsspule 5 in dem Gehäuse angeordnet ist ( 2), das erhöht die Genauigkeit der Belichtungssteuerprozess auf der Induktor.

Wenn eine elektrische Heizung Flüssigkeit mit (Flüssigkeit, Gas) wird erreicht, indem ein Stahlrohr erhitzt 1 in der letzten Wärme zugeordnet ist. Die Rohrleitung 1 wird durch Wirbelströme große Mengen erhitzt in der Pipeline auftretenden 1 aus schnell in Größe in dem Induktorstrom 4,5,6 Induktor ändert mit der Stromquelle verbunden ist 3. Der Betrieb der Induktor arbeitet ein elektrisches Blockschaltbild, in einem Gehäuse eingeschlossen 8 verbunden mit Klemmen 7 2 Induktivität Gehäuse.

Temperatursensor 19, der als ein Thermistor verwendet wird, liefert ein Signal an den Leistungsschalter 18 von der Temperatur der Rohrleitung 1. Der Temperatursensor 19 auf die kritische Temperatur festgelegt ist, deren Wert ausgewählt ist, Arbeit zu schaffen, ohne das Gehäuse 2 zu zerstören. Gleichzeitig liefert der Temperatursensor 19 eine Abschaltung des Induktors Stromquelle 3 in der Abwesenheit von Flüssigkeit in der Rohrleitung 1. Das Signal des überschüssigen Rohr 1 über die kritische Temperatur auszuschalten dient.

Netzteil 9 Schaltung wird von der Energiequelle zur Verfügung gestellt 11. Die Taste 13 geschlossen wird periodisch Stromanstieg durch die Induktivität 4 und einer Zuführpumpe Schaltung sicherzustellen. Beim Öffnen treten die Taste 13 in dem Schwingkreis der Pumpstromschwankungen, die von der Intensität bestimmt Dämpfungswirbelströmen in einem Teil des Stahlrohrs 1 4. Die Serienschaltung von Induktivität gebildet direkt über dem Induktor befindet 5 und dem ersten Kondensator 12 verhindert, dass der abnormale Anstieg des Stroms durch die Taste 13 zum Zeitpunkt ihrer Schließung. Beim Öffnen-Taste 13 klippiruyuschy Diode 14 durch Resonanzladungs ​​den zweiten Kondensator 15 und dem Induktor 5 wird diese begleitet verbindet den Kondensator 15, die in dem Induktor 5 in der Periode gespeicherten Strom, wenn der Schlüssel 13 geschlossen wurde, die abrupte Notfallrolle Spannung auf der Taste 13 zum Zeitpunkt Eliminieren seine Öffnung. Widerstand 16 dient der Dämpfung von Spannungsspitzen in der Schaltung zu beschleunigen.

Ein-Aus-Taste 13 steuert 20 der Sperrschwinger durch eine Stromversorgungs-Steuerabschnitt 17, angetrieben und läuft im Standby-Modus. Blocking-Oszillator 20 erzeugt Impulse starten, wenn Sie es gegeben Taktfrequenz Impulse von dem Oszillator Master empfangen 21. Der Taktgenerator 21 eine Uhr bei ihm die Kraft des Schutzschalters nur erzeugt 18. Der Leistungsschalter 18 Leistung an den Master-Oszillator 21 liefert, wenn die Spannung an der dritte Filterkondensator 23, Stromversorgung 17 des Steuerteils 10 hat das erforderliche Niveau erreicht, und wenn die Temperatur des Rohres 1, die von der Sonde 19 unter dem kritischen Wert gemessen.

Wenn die Master-Oszillator 21 Ladung der Kondensator 23 auf den gewünschten Pegel ausgeschaltet ist von der Stromversorgung 11 der Leistungseinheit durch den Ladewiderstand 24. Sobald der Master-Oszillator 21, einen Oszillator 20 und einen Schlüssel 13 Blockierung vorgesehen ist, wird die induzierte Spannung in der Spule 6 durch den Gleichrichter (Diode) behoben 22 und lädt den Kondensator 23 Energieversorgungssteuerabschnitt 17, gewährleistet einen stabilen Betrieb der elektrischen Schaltungsstruktur und damit die elektrische Heizung Arbeitsfluid.

Somit wird die Leistung des Fluids der elektrischen Heizvorrichtung gemäß der Erfindung wird die Lebensdauer zu erhöhen und die elektrische schaffen zusätzliche Bequemlichkeit bei der Verwendung von schnell die Flüssigkeit oder das Gas auf die gewünschte Temperatur erhitzt wird. Diese Konstruktion beseitigt die Möglichkeit, den Betrieb ohne das Vorhandensein eines elektrischen Heizers in der Fluidleitung. Elektrische Flüssigkeit ist kompakt, kann es auf jeden direkten (horizontal, schräg, vertikal) Abschnitt der Pipeline installiert werden. Prüfflüssigkeit Prototyp elektrischen Heizers nach der Erfindung zeigte gute Ergebnisse.

FORDERUNGEN

1. ELECTRIC HEATER Fluid enthaltenden Leitung bedeckt Induktor montiert ist, in dem Gehäuse angeordnet und elektrisch mit einer Stromquelle verbunden ist, dadurch gekennzeichnet, daß zur Bedienungsfreundlichkeit und elektrischen zu erhöhen, weitere Mittel zur Leistungssteuerung des Induktors aufweist, wobei letztere aus Spuleninduktanzen mindestens Staub.

Elektrische Heizvorrichtung gemäß Anspruch 2. 1, dadurch gekennzeichnet, daß die ersten und zweiten Induktionsspulen in Reihe auf der Rohrleitung angeordnet sind und die dritte Spule umfasst eine zweite Spule auf der Außenseite.

3. Elektrisches Heizelement nach Anspruch. 1, dadurch gekennzeichnet, daß der Induktor zu dem Rohrmantel befestigt ist, beispielsweise durch Klemmen.

4. Elektrisches Heizelement nach Anspruch 1, dadurch gekennzeichnet, daß die Mittel zur Steuerung der Leistung des Induktors von einer Stromquelle an die Leistungs- und Steuereinheiten verbunden, gebildet ist, umfasst der erste davon besteht aus in Reihe mit der Stromquellenschaltung Pumpe und Dämpfung, während die Pumpschaltung eine erste Spule Induktivität, zu dem ersten Filterkondensator parallel geschaltet sind, enthält die Dämpfungsschaltung einen zweiten Induktor, dessen Anfang mit der Anode klippiruyuschego Diode verbunden ist, deren Kathode mit den ersten Enden des zweiten Filterkondensator und einem Widerstand, und die zweiten Enden des letzteren an dem Ende der zweiten Induktivität verbunden ist, sondern auch der Schlüssel mit dem Anfang der zweiten Spule gekoppelt ist, wobei das Steuerteil mit seinem Source-breaker Leistung der angeschlossenen besteht ist, ausgestattet mit einem Temperatursensor, dem Sperroszillator und dem Oszillator, dem Leistungsschalter und Sperrschwinger an eine Stromquelle parallel geschaltet sind, und einen Oszillator - durch den Schutzschalter.

5. Elektrische Heizvorrichtung nach den Ansprüchen 1 und 4, dadurch gekennzeichnet, dass die Stromversorgungssteuerteil von in Reihe geschalteten Induktoren und dem dritten Gleichrichter gebildet, der dritten parallel geschalteten Filterkondensator und Ladewiderstand.

6. Elektrische Heizvorrichtung nach den Ansprüchen 1 und 4, dadurch gekennzeichnet, dass der Temperatursensor in dem isolierenden Gehäuse des Induktors angeordnet ist.
