Erfindung
Russische Föderation Patent RU2141603

KESSEL ELEKTRODE

KESSEL ELEKTRODE

Name des Erfinders: Pobegalov Sergey
Der Name des Patentinhabers: Pobegalov Sergey
Korrespondenzanschrift: 656049, Region Altai, Barnaul, Krasnoarmeyskiy Ave., 57, kv.128, Pobegalovu SA
Startdatum des Patents: 1998.12.10

Der Kessel ist für den Einsatz in Wasserheizungsanlagen konzipiert. Der Heizkessel besteht aus einem Gehäuse mit einem Deckel koaxial mit den Phasenklemmen der Elektroden in Form von Archimedes aus Spiralen mit ineinander greifenden Abstandhalter, der Außenfläche des Gehäuses und die Elektroden durch isolierende Beschichtungen geschützt. Der Kessel kann mit einem Rohr oder die Bypass-Ventile vorgesehen sein, wobei das zweite Auslassventil die Drosselklappenöffnung zu steuern, kann so angeordnet sein, die Injektion, die Verwertung und Zirkulation des Wassers in der Haustechnik bietet, Wärme und Wasser. Ausführung der Elektroden in Form von Archimedes Spiralen erhöht die Elektrodenoberfläche.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft ein Stromversorgungssystem und kann in Dampf- und Heißwasserkessel, Warmwasser - Heizungsanlagen und in anderen Bereichen der Technik eingesetzt werden.

Bekannte Elektrodenkessel mit einem Gehäuse mit einem Deckel und Zweigrohre und koaxiale Elektrode mit Phase-pin / cm, beispielsweise aus, das Handbuch :. Zykov AK Dampf- und Heißwasserkesseln. - M: Energoizdat, 1987, S. 55 - 56, Abb... 16 "-Gerät Elektrodenkessel Capra-250 / 0,4 /.

Die Nachteile dieses Kessels umfassen:

- Komplizierte Design;

- Eingeschränkte Nutzung;

- Reduzierte Elektrodenoberfläche.

Die Aufgabe der Erfindung ist es, diese Nachteile zu beseitigen.

Diese Aufgabe wird dadurch gelöst, daß der Elektrodenkessel ein Gehäuse mit einem Deckel und koaxiale Elektroden mit Phasenanschlüssen aufweist, die in Form von Archimedes sind Spiralen mit ineinander greifenden Abstandhalter, der Außenfläche des Gehäuses und die Elektroden durch isolierende Beschichtungen geschützt. Der Kessel kann in einer Ausführungsform mit Düsen, und in einer anderen Ausführungsform vorgesehen sein, das Bypassventil, während der Drosselventilöffnung steuert, kann in dem zweiten Abgasventil angeordnet sein.

Kurzbeschreibung der Zeichnung, in der

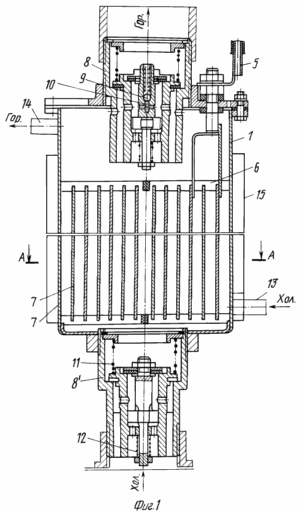

- Fig. 1 zeigt eine Elektrodenkessel im Längsschnitt;

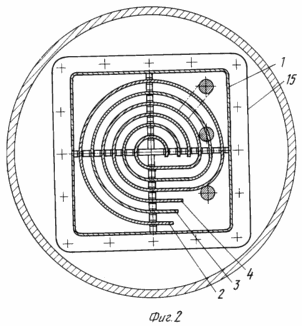

- Fig. 2 - die gleichen Abschnitt A-A von Fig. 1.

KESSEL ELEKTRODE

Elektrodenkessel besteht aus einem Gehäuse 1 mit koaxialen Elektroden, wie beispielsweise 2, 3, 4, mit Phasenanschlüssen 5, interdigitierten Abstandshalter 6, isolierenden Schichten 7 und Pumpenventile 8, 8 'an das Steuerventil 9 mit einem Drosselloch 10 und den Rohren 13, 14. die Ventile 8 und 8 'sind mit Federn 11, 12 vorgesehen Das Gehäuse 1 durch das Gehäuse geschützt ist 15, Heißluft.

KESSEL funktioniert wie folgt

Nachdem das Gehäuse 1 und zur Freigabe der elektrischen Strom durch die Phase zwischen den Anschlüssen 5 koaxialen Elektroden Füllung 2, 3, die Elektrode 4 beginnt Heizmedium, das durch das Ventil 8 auf den Konsum verdrängt wird. Nachdem der Abgas Vakuum im Inneren des Gehäuses 1 das Einlassventil 8 'öffnet - beginnt recycelt. Kleine Steuerventil 9 durch die Öffnung 10 reduziert den kritischen Überdruck.

Boiler - die Pumpe mit verformbaren flachen Wände des Körpers 1 auf dem Prinzip einer Membranpumpe betreibt. Wenn Medium im Kontrollventilkörper 8 Heizung 'schließt die Einlass- und Auslassventil 8 geregelten Druck nach außen Wand zu verformen öffnet und gelangt zu einem beheizten Raum, bis der innere Unterdruck erzeugt, der das Einlassventil 8 öffnet ". Die Wärmepumpe sorgt nicht nur für die Einspritzung, die Verwertung und das Recycling von Wasser in der Haustechnik, Wärme und Wasser, sondern auch die mikrobielle Wärmebehandlung.

FORDERUNGEN

1. Elektrodenkessel ein Gehäuse mit einem Deckel und Zweigrohre umfasst, die koaxial zu den Phasenklemmen der Elektroden, wobei die Elektroden in Form koaxial von Archimedes mit ineinandergreifenden Abstandhalter Spiralen sind die Außenfläche des Gehäuses und die Elektroden durch isolierende Beschichtungen geschützt.

2. Elektrodenkessel ein Gehäuse mit einer Abdeckung aufweist, Terminals, wobei die Elektroden in Form von Archimedes koaxial sind Spiralen mit ineinander greifenden Abstandhaltern, die Außenfläche des Gehäuses und die Elektroden durch isolierende Beschichtungen geschützt ist, und der Kessel ist mit einem Bypassventil versehen, während das zweite Auslassventil eine Drosselklappenöffnung steuern kann angeordnet werden.
