Erfindung
Russische Föderation Patent RU2085056

elektrische Heizung

elektrische Heizung

Inventor Name: Fighters Vladimir Ivanovich
Der Name des Patentinhabers: Fighters Vladimir Ivanovich
Adresse für die Korrespondenz:
Startdatum des Patents: 1991.09.26

Mit dem Maschinenbau, insbesondere für Wasserheizungsanlagen und anderen Flüssigkeiten durch direkte elektrische Strom, der durch den Fluidstrom mit Hilfe eines ionisierten Leitungsschicht verläuft. Zusammenfassung der Erfindung: die Fluidströmung durch den Spalt 10 zwischen den koaxialen Elektroden 1 und 2 wird erhitzt und die Flüssigkeit selbst Elektroden 1 und 2. Die Flüssigkeit ihre Außenwand wäscht, ferner Abführen von Wärme und die Wärmeströmung von den äußeren Elektroden von koaxialen Gehäusewand 3 in die Umwelt zu reduzieren. Ein elektrischer Kontakt zwischen den Zu- und Ableitungen 4, 5 Schutzkontakt-Steckdose 5 und ermöglicht eine bequeme Heizanordnung vereinfachen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Energietechnik, insbesondere für den Aufbau einer elektrischen Wasserkocher, und kann bei der Gestaltung von Wasserheizgeräten für den Haushalt, industrielle und landwirtschaftliche Zwecke verwendet werden.

Bekannte elektrische Heizung eine elektrische Gehäuse mit Einlass- und Auslassdüsen umfasst, die auf einer Achse koaxialen rohrförmigen äußeren und Mittelelektroden angeordnet sind, mit einer Stromquelle verbunden sind, eine Transkonduktanz zwischen dem Hohlraum und zwischen der Elektrode bildet, und der Mantelring [1]

Der Nachteil dieser Vorrichtung ist ein geringer Grad an Schutz der Verbraucher vor den Auswirkungen von elektrischem Strom, sondern auch mit erheblichen Temperaturgradienten damit verbundenen großen Wärmeverluste.

elektrische Heizung

Gemäß der Erfindung ist der Körper aus elektrisch isolierendem hergestellt und aus einem leitenden Material Rohren und in Kontakt mit der Stromquelle angeordnet ist, kommuniziert der innere Hohlraum der Mittelelektrode auf einer Seite mit einem Auslass und der andere durch den Interelektrodenraum und dem Ringraum zwischen dem Gehäuse und der Außenelektrode mit einem Einlass während das Querschnittsflächenverhältnis des Annulus und der innere Hohlraum Interelektrodenspielraüme Hohlraum der Mittelelektrode ist am 1. Januar bis (1,8 3,2) gleich sind.

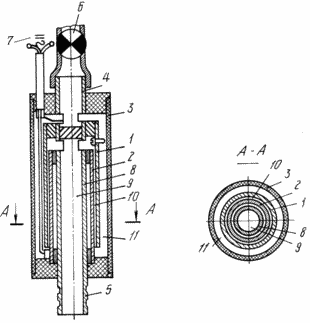

Die Zeichnung zeigt schematisch einen Längsschnitt des elektrischen Heizers. Der Heizer besteht aus einem zylindrischen Körper mit Einlaß- und Auslaßleitungen 2 und 3, deren Achse eine koaxiale rohrförmige äußere und Mittelelektroden 4 und 5 verbunden sind, sechs Stromquelle Transkonduktanz polost7 bilden zusammen und zwischen der Außenelektrode 4 und dem Körper 1 ist der Ringraum 8 das Gehäuse 1 ist mit dem Auslaßrohr 3 und auf der anderen durch den Interelektroden Hohlraum 7 und dem ringförmigen aus Isoliermaterial und die Buchsen 2 und 3 aus einem leitfähigen Material und in Kontakt mit der Stromquelle 6, der innere Hohlraum der Mittelelektrode 5 auf der einen Seite platziert kommuniziert Raum 8 zwischen dem Gehäuse 1 und der Außenelektrode 4 mit dem Einlass 2 und dem Flächenverhältnis des Querschnittes des Ringraums 8, die Steilheit des Hohlraums 7 und der innere Hohlraum der Mittelelektrode 4, gleich (1,8-3,2) 1 1.

BOILER funktioniert wie folgt

Wasser strömt durch den Einlass 2 und durch den Ringraum 8 tritt die Transkonduktanz Hohlraum 7, wo es durch elektrische Entladung und dem inneren Hohlraum der Mittelelektrode 5 erwärmt wird, wird dem Verbraucher zugeführt. 3 Einlass 2 und dem Auslass sind elektrisch mit der Mittelelektrode 5, die geerdet ist und daher entfernt elektrischen Potential, das in dem Wasserstrom und dem Auslaß verbleiben könnte, was erheblich die Sicherheit des Betriebs des Heizers erhöht.

Das Vorhandensein des ringförmigen Raum 8 erlaubt das Wasser am Einlaß zu erhitzen, wo es ist noch nicht zu elektrischen Entladung ausgesetzt, wodurch der Wärmeaustausch mit der Umgebung zu reduzieren und verbessert die Effizienz des Warmwasserbereiters.

FORDERUNGEN

1. Elektrische Heizvorrichtung einen zylindrischen Körper mit Einlaß- und Auslaßdüsen aufweist, die auf einer Achse koaxialen rohrförmigen äußeren und zentralen angeordnet sind Elektroden mit einer Stromquelle verbunden sind, eine Transkonduktanz zwischen dem Hohlraum und zwischen der Außenelektrode und dem Gehäuse bildet, - der Ringraum, dadurch gekennzeichnet, der Körper wird auf einer Seite des elektrisch und leitend Material der Rohre und in Kontakt mit der Stromquelle angeordnet ist, wobei der Hohlraum der Zentralelektrode, die mit einem Auslass in Verbindung steht, und der andere durch den Interelektrodenraum und dem Ringraum zwischen dem Gehäuse und der Außenelektrode zu dem Einlass.

2. Heizvorrichtung nach Anspruch 1, wobei das Querschnittsflächenverhältnis des Annulus und der Elektrodenhohlraum inneren Hohlraum der Mittelelektrode 1,8 3,2 1 Der Januar ist.
