Russische Föderation Patent RU2039336

BRENN HEIZEINHEIT Timoschenko

Name des Erfinders: Timoschenko Viktor [UA]
Der Name des Patentinhabers: Timoschenko Viktor [UA]
Adresse für die Korrespondenz:
Startdatum des Patents: 1992.08.31

Verbrauch: für lokale periodische Heizen von Räumen.

Zusammenfassung der Erfindung: In einem verschlossenen Behälter mit der Flüssigkeit 1 ist ein Heizelement 2. Das letzte Relais mit einer thermischen Leistung von 11 4 1 - Kamera ausgestattet ist installiert ist mit elastischen Wänden verbunden.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft eine Heizungsanlage und für die lokale periodische Heizen von industriellen, öffentlichen verwendet werden, einschließlich Wohnungen mobil.

Bekannte ein Rohr horizontal Kondensationsheizung System mit einem Kühlkörper gebildet Abschnitte mit Einlass- und Auslassleitungen mit dem ersten Stecker zur Verfügung gestellt und die zweite Blende, am Eingang zum letzten Heizkörper Abschnitt installiert ist , wird das Ausgangsende des Dampfverteilrohres vor dem Stecker angebracht, eine Druckleitung an der Unterseite des letzten Abschnitts verbunden Kühler und Drosselrohrkörper Versorgung, wird der Dampfverteilung am Eingang Rohr als Rückschlagventil (aS USSR N 769214, Kl. E 249 1/08, 1980) entworfen.

Der Nachteil dieser technischen Lösung ist , dass es nur verwendet werden kann , wenn es Raum in dem Dampfheizungsanlage, aber auch eine ausreichend hohe Wärmeträgheit, wodurch andernfalls schnelle Erwärmung des Raumes zu erzielen.

Bekannten elektrischen Erhitzers der mit einem speziellen Flüssigkeitsrohr teilweise evakuiert und gefüllt besteht, in dem das Heizelement angeordnet Prototyps.

Diese Heizung verfügt über eine geringe thermische Trägheit, erwärmt sich sehr schnell und sehr heizt schnell die Umwelt im Raum, aber unzuverlässig in Betrieb, es erfordert eine sorgfältige Behandlung und schwierig herzustellen Vakuum zu schaffen.

Die Basis dieser Erfindung ist , die bekannten technischen Lösungen in der Weise zu aktualisieren , die, während geringe thermische Trägheit der Heizeinrichtung Aufrechterhalten der Zuverlässigkeit zu erhöhen und das Verfahren zu seiner Herstellung zu vereinfachen.

Diese Aufgabe wird in der Weise erreicht , dass die Heizeinrichtung einen geschlossenen Behälter aus Rohren , umfassend die teilweise mit einer speziellen Flüssigkeit gefüllt, und ein Heizelement gemäß der Erfindung mit einer Kammer mit elastischen Wänden versehen, die es erlauben , das Volumen der Kammer auf der Dampfdruck in der Vorrichtungskapazität abhängig zu ändern .

Ein Merkmal der Vorrichtung ist , dass das maximale Volumen der Kammer gleich oder größer Dampfvolumen ist, in eine vollständige Verdampfung der Flüssigkeit in den Behälter gefüllt führt, die einen sicheren Betrieb des Gerätes und seine Zuverlässigkeit gewährleistet.

BRENN HEIZEINHEIT Timoschenko

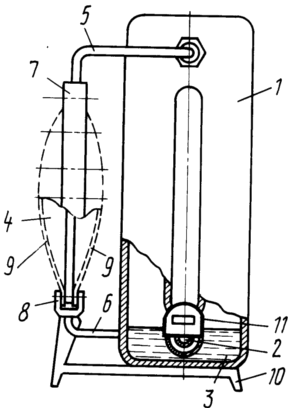

Die Zeichnung zeigt die vorgeschlagene Vorrichtung, Seitenansicht.

Die Vorrichtung besteht aus einem geschlossenen Behälter 1, bestehend aus einem Rohr teilweise mit Flüssigkeit gefüllt und 3 wird in die Behälterkammer angebracht 4 über die Leitungen 5 und 6 verbindet den Behälter und die Hohlkammer.

Die Kammer 4 besteht aus einem Rahmen 7, die mittels Schrauben 8 befestigt flexible Wand 9. Die Kammer kann ohne Rahmen mit elastischen Wänden vollständig gebildet werden. Düsen 5 und 6 sind in den Rahmen eingeschraubt 7. Vorrichtung mit Stützen 10 und 11 Thermorelais vorgesehen ist.

Das Instrument sind wie folgt. Die Behältervorrichtung 1 ist mit Flüssigkeit 3, beispielsweise Wasser gefüllt, so dass es das Heizelement 2 bedeckt, und die Vorrichtung wird in das Stromnetz geschaltet. Die Flüssigkeit in dem Behälter 1 beginnt rasch zu verdampfen, und seine Dämpfe erreichen die Oberseite des Behälters 1, wo an den Wänden des Gefäßes zu geben Wärme und kondensiert dann die Umwelt und die Flüssigkeit fließt in den unteren Teil des Behälters, wo wiederum die Wärme des Heizelements 2 Verdunsten . In dem Fall, wenn die gesamte Flüssigkeit aus irgendeinem Grund wird zur Dampfkammer 4 mit elastischen Wandungen, das gesamte Volumen an Dampf und das Heizelement nehmen, um ein Signal von dem Thermoschalter 11 empfangen wird ausgeschaltet.

Wenn die Kondensation von Dampf in der Kammer 4, um das Wasser durch ein Rohr mit dem Boden des Behälters, Wärme pele Arbeit zu entwässern und den Betrieb des Gerätes wieder aufgenommen wird.

Vorgeschlagene Heizvorrichtung ist einfach im Aufbau, zuverlässig im Betrieb und hat eine geringe thermische Trägheit. Wenn Sie es einschalten nach 10-20 Sekunden, beginnt es Wärme an die Umgebung abgeben.

FORDERUNGEN

Kondensationsheizung einen abgedichteten Behälter umfaßt, die teilweise mit Kühlmittel gefüllt und darin montiert ein Heizelement, dadurch gekennzeichnet, dass die oberen und unteren Abschnitte des Behälters Kammer ist mit elastischen Wänden verbunden ist, ist mit einem Heizelement und einem Thermorelais vorgesehen.
