Erfindung
Russische Föderation Patent RU2243458

Wärme für Heizung SYSTEMS

Name des Erfinders: Khaziev NN (RU); VA Simakov (RU); Akhmadishin RZ (RU); Motyygullin TM (RU)
Der Name des Patentinhabers: Khaziev Naked Nurievich (RU)
Korrespondenzanschrift: 450059, Ufa, ul. Sorge, 35/1, kv.104, NN Khaziev
Startdatum des Patents: 2003.05.19

Die Erfindung betrifft ein Stromversorgungssystem und in Heizungsanlagen und Heizungsvorrichtungen breite Anwendung verwendet werden. Aufgabe der Erfindung - die Effizienz der Wärmequelle zu verbessern, indem eine maximale Geschwindigkeit der Flüssigkeit im Inneren des Wärmeerzeugers Gehäuse wirksame Bremsung und Entfernen von erwärmtem Fluid zu schaffen. Zusammenfassung der Erfindung, dass die Wärmequelle aus zwei Gehäuseschalen gebildet ist und symmetrisch auf beiden Seiten des Zyklons am distalen Ende des Zyklonkörpers eingesteckt sowohl Schale und der Innenschale zu einem entfernten perforierten Abschnitt des Zyklons angeordnet. Die Außenschale mit einer gemeinsamen Austrittsdüse verbunden ist. Der positive Effekt: vorgesehen Zuweisung der maximalen Wärmemenge pro Energieeinheit mit den einfachsten und herstellbare Design verbraucht.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft ein Stromversorgungssystem und in Heizungsanlagen und Heizungsvorrichtungen breite Anwendung verwendet werden.

Bekannte Wärmequelle wird in der russischen Patent №2045715, cl beschrieben. F 25 B 29/00, opubl.10.10.95. Gemäß dieser Erfindung wird ein Wärmeerzeuger mit einem Körper mit einem zylindrischen Abschnitt angebracht Fluidströmungsbeschleunigers als Zyklon ausgebildet ist, die an der Endfläche des zylindrischen Abschnitts des Gehäuses verbunden ist. An der Basis des zylinderförmigen Abschnitts gegenüber dem Zyklon wird die Bremsvorrichtung angebracht.

Hydraulikflüssigkeit wird unter Druck durch eine Düse zugeführt wird, tangential zu dem Zyklonkörper angeordnet. Innerhalb des Gehäuses ist ein Wärmeerzeuger, starke Wirbelbewegung des Fluids. Somit wird in Übereinstimmung mit den Gesetzen der Thermodynamik, Strömungs mechanische Energie in Wärmeenergie umgewandelt.

Der Nachteil dabei ist , den Wärmeerzeuger Erwärmen des Kühlmittelintensität aufgrund der Verringerung der Geschwindigkeit des Fluids zu verringern , wie es aus dem Zyklon, und einem hydrodynamischen Verluste aus dem kleinen Durchmesser und großer Länge des Überlaufrohres entfernt ist. All dies verringert die Gesamteffizienz tepdogeneratora.

Das nächste Analogon der Erfindung ist die Wirbel Heizung (RF - Patent Nummer 2.129.689, Kl. 25 In der F 29/00, 27.04.99). Drallheizer weist eine innere zylindrische Schale an deren einem Ende eine Fluidbewegung eingestellt ist Beschleunigers als Zyklon ausgebildet, die Einlass prednachnachen zur Verbindung mit der Pumpe. Zusätzliche äußere Schale um den Innenraum befindet. Zwischen den Schalen ist eine Spiralkanal. In der Innenschale an ihrem Ende gegenüber dem Fluidströmungsbeschleuniger sind Schlitze ausgebildet Fluid aus der Innenschale in einer spiralförmigen Bahn zwischen den Schalen zuzuführen. Der Auslass ist in einem extra (äußere) Schale aus der Flüssigkeitsbewegung des Beschleunigers befindet.

Der Nachteil dieser Vorrichtung ist die Anwesenheit der spiralförmigen Kanäle , die nicht erlauben hohe Fluidgeschwindigkeit in dem Wärmeerzeuger Gehäuse zu entwickeln, wie Flüssigkeit wird gezwungen, entlang Spiralkanäle zu bewegen, die den Beginn der Bremswirkung der Strömung erzeugen. Aus diesem Grund, wenn es bei einer langsameren Geschwindigkeit Fluid Bremsens erzeugt weniger Wärme.

Das technische Problem der Erfindung , - die Effizienz der Wärmequelle zu verbessern , indem eine maximale Geschwindigkeit der Flüssigkeit im Inneren des Wärmeerzeugers Gehäuse wirksame Bremsung und Entfernen von erwärmtem Fluid zu schaffen.

Das Problem gelöst wird , so dass der Wärmeerzeuger für die Fluidströmungsbeschleuniger in einem Zyklon Einlass unter Druck stehendes Fluid zuzuführen, Gehäuse von zwei Rohrmembranen - innere und äußere, Auslass mit der Außenschale verbunden ist erfindungsgemäß, die innere und die äußere Schale aufweist symmetrisch auf jeder Seite des Zyklons und dem Zyklon distales Ende angeschlossen ist, und der inneren Hülle entfernt von dem perforierten Abschnitt des Zyklons. Die Außenschale mit einer gemeinsamen Austrittsdüse verbunden ist.

Durchführen des Wärmeerzeugers Gehäuse aus zwei Schalen symmetrisch auf beiden Seiten des Zyklons eine maximale Anfangsgeschwindigkeit in den Zyklon zu erzeugen, wie Ringdüsen divergieren beidseitig ohne Störung Strömungs Erstellen und der Anfangsabschnitt der inneren Schale des Gehäuses Wärmeerzeugers ohne zusätzlichen Widerstand bietet.

Perforierten Innenschalenteil ist eine wirksame Vorrichtung die Drehbewegung der Flüssigkeit mit hoher Geschwindigkeit zum Bremsen.

Gedämpftes Enden der inneren und der äußeren Schale des Wärmeerzeugers Gehäuse dazu führt, dass Flüssigkeit strömt vollständig durch den perforierten Abschnitt der Innenschale in den Mantelraum mit hoher Geschwindigkeit versponnen, somit gibt es keine Bremsfluiddruckstöße, und die kinetische Energie der Flüssigkeit wird in thermische Energie umgewandelt.

Die Verbindung der Außenschale Schale gemeinsame Auslaßdüse auf beiden Seiten des Zyklons die effektive Nutzung der beiden Hälften des Wärmeerzeugers Gehäuse angeordnet gewährleistet.

Wärme für Heizung SYSTEMS

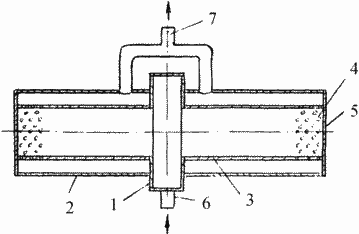

Wärmeerzeugungsschaltung ist in Fig.

Der Wärmeerzeuger umfaßt einen flüssigen Beschleuniger Bewegung 1, als Zyklon Körper ausgebildet, der eine äußere Schale 2 und dem Innengehäuse 3, einem perforierten Teil der inneren Schale 4, das Steckergehäuse 5, der Einlaufdüse 6 mit einer Düse 7 Auslaßrohr für den Austritt der erhitzten Flüssigkeit.

An den Eingangsanschluß 6 ist eine Pumpe (nicht gezeigt) an dem Auslassrohr 7 sind weitere Wärmeverbrauchskreislauf verbunden und Rücklauffluid zu dem Pumpen Ansaugweg (nicht gezeigt).

HEAT funktioniert wie folgt

Arbeitspumpe unter Druck stehendem Fluid ist 1. In dem Zyklon durch die Leitung 6 in den Zyklon 1 geliefert die Einlaßrohrstutzen tangential zur Wand des Zyklonkörpers angeordnet ist beendet, und der Abschnitt ist 5-10 mal kleiner als der Rohrabschnitt 6. Natürlich strömt die Flüssigkeit aus der Düse mit großer Bewegungsgeschwindigkeit und in einem stark verwirbelten Zustand auf der zylindrischen Wand des Zyklons und der Wärmegeneratorgehäuse innerhalb der Schale an einem ringförmigen Pfad.

Zur gleichen Zeit aufgrund innerer Reibung in der Flüssigkeitsschicht, und die Reibung gegen die Wand der kinetischen Energie der Strömung beginnt in Wärme zu verwandeln. Auf den perforierten Abschnitt 4 Innenhülle 3 Gehäuse der Wärmeerzeuger aufgrund der Trägheitskraft, die Flüssigkeit gegen die Wand strömt in den Ringspalt radial Perforationskanäle des ringförmigen Fluidbewegung durch die zwischen den inneren und äußeren Schalen des Wärmeerzeugers Gehäuse drücken. Dies verlangsamt dramatisch die Bewegung der ringförmigen Flüssigkeitsstrahlen von Flüssigkeit durch die Perforation Kanal getroffen 2 die Außenwand der Schale Schwellen nach unten.

Somit konvertiert die innere gelochte Mantelteil kinetische Energie des Fluidstroms rasch in Wärmeenergie. Das erwärmte Fluid aus dem Ringraum wird in der Anfangsphase durch den Auslass 7. Die Erwärmung der Flüssigkeit entfernt und Aufrechterhaltung der erforderlichen Temperatur der zirkulierenden Flüssigkeit in der kleinen Schlaufe des Auslasses 7 direkt mit der Pumpe Saug- und zurück zu dem Einlaß 6 Vorheizen das Fluid auf die gewünschte Temperatur gesendet wird hergestellt die Kontur des Wärmeverbrauchs. Bei Bedarf und die optimale Nutzung des Wärmeerzeugers Körperwärme und wärmedämmenden Rohre zu machen.

Die Wärmequelle kann ohne persönliche Pumpe arbeiten. Eine Pumpe mit ausreichender Kapazität zur Verfügung stellen kann mehrere Wärmeerzeuger an mehreren Stellen der Verbraucher Wärme gelegt. Weiterhin ist eine solche Wärmequelle kann durch die Auswahl des Flüssigkeitsstroms, beispielsweise Druckwasser, Öl, etc. betrieben werden

Die symmetrische Anordnung des Wärmeerzeugers Gehäuse der Innen- und Außenschale auf beiden Seiten des Zyklons nimmt der Anfangswiderstand bei dem Flüssigkeitseinlaß zu dem Wärmeerzeuger ermöglicht die maximale Geschwindigkeit des ringförmigen wirbelnden Flüssigkeitsströmung zu erzeugen, die in dem Wärmeerzeuger maximale Isolierung Wärme bereitstellt.

Perforation nur auf endgültige Länge der Innenschale des Gehäuses Wärmeerzeuger ermöglicht die Nutzung von Wärme aus der inneren Reibung in der Wirbelströmung und eine wirksame Bremsung ohne den gesamten Fluss von Wasserschlag und der schrittweisen Beseitigung der ersten beheizten Bachbett in der Nähe der Wand.

Silencing distale Ende der inneren und der äußeren Schale bewirkt, dass die gesamte Strömung um durch den perforierten Abschnitt mit einer maximalen Wärmefreisetzung. Darüber hinaus Reibung des Endes gedämpft zusätzliche Wärmemenge.

Gemeinsamen Auslass für heißes Fluid aus beiden Hälften des Wärmeerzeugers Gehäuse stellt eine Selbstströmungsverteilung im Wärmeerzeuger Gehäuse.

Somit wird das technische Problem durch die Lösung erreicht, - der Wirkungsgrad des Wärmeerzeugers zu erhöhen, indem im Inneren des Gehäuses des Wärmeerzeugers und effektives Bremsen und Auswahl der erwärmten Flüssigkeit die maximale Geschwindigkeit der Flüssigkeit zu schaffen.

FORDERUNGEN

1. Wärmeerzeuger einen Flüssigkeitsbeschleuniger in Bewegung mit einer Zykloneinlaß für unter Druck stehendes Fluid zuzuführen, die beiden Schalen des Gehäuses des Rohr innen und außen, der Auslass mit der Außenschale verbunden Armatur, wobei die Innenschale und Außenschale symmetrisch angeordnet sind auf beiden Seiten des Zyklons und dem Zyklon distales Ende angeschlossen ist, und der inneren Hülle entfernt von dem perforierten Abschnitt des Zyklons.

2. Wärmeerzeuger nach Anspruch 1, dadurch gekennzeichnet, daß die Außenschale gemeinsamen Austrittsdüse verbunden sind.
