Russische Föderation Patent RU2263826

VERFAHREN ZUR ARBEITS Auswerfereinheit Wärme und Warmwasser

Name des Erfinders: Fissenko Wladimir Wladimirowitsch (RU)
Der Name des Patentinhabers: Fissenko Wladimir Wladimirowitsch (RU)
Korrespondenzanschrift: 125239, Moskau, Bulvar Zheleznyaka Seemann, 33, Bldg. 1, Apt. 95, VV Fissenko
Startdatum des Patents: 2004.01.27

Die Erfindung betrifft das Gebiet der Strahltechnologie, primär auf die Auswerfereinheit des zentralen oder autonome Heizung und Warmwasser. Das technische Ergebnis - die Erweiterung der funktionalen Verbaubarkeit durch die Schaffung eines integrierten Systems von Heizung und Warmwasser in der Installation von Geräten ohne mechanischen Antrieb. Wenn diese Funktion Lösungen ist, dass ein Teil des gekühlten Flüssigkeitsstrom wird als das heiße Wasser in dem Heißwasserversorgung zugeführt wird, und wobei der Eingang des Strahlvorrichtung ist das fehlende Teil Wasser entspricht dem Verbrauch von Warmwasserverbraucher aus einer Kaltwasserversorgungssystem zugeführt wird, wobei die Anlage mit einem Batteriebehälter vorgesehen ist, das an dem Wasserversorgungssystem verbunden und kommuniziert gleichzeitig mit teplopotreblyayuschim Vorrichtung vom Einlaß hinein der erhitzten Flüssigkeit und die Auslassseite davon Flüssigkeitsstrom gekühlt erwärmte Flüssigkeit in einem Lagertank zuzuführen, mit kaltem Wasser aus der Wasserversorgung und Entladung eines Speicherbehälters Misch es erhaltene Mischung zusammen mit einem Teil des Flüssigkeitsstroms in heißem Wasser gekühlt.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Strahltechnologie, primär auf die Auswerfereinheit des zentralen oder autonome Heizung und Warmwasser.

Verfahren zum Betreiben einer Auswerfereinheit Wärmezufuhr zu der Düsenstrahlvorrichtung von erwärmtem Kühlmittel , umfassend Zuführen, mit der gekühlten Flüssigkeitsstrom Mischen des erwärmten Kühlmittelmischung und das gekühlte Flüssigkeitsstrom Zuführen eines erhitzten Fluidstrom in teplopotreblyayuschee Vorrichtung zu bilden , und Zurückziehen des teplopotreblyayuschego Vorrichtung gekühlt Flüssigkeitsstrom Eingangstintenstrahl (siehe. SU 1290015, Kl. F 04 F 5/02, 1987) das Gerät.

In diesem Verfahren wird ein Wärmeerzeugungs wird Installation Auswerfer Kühlmittel nur durch Wärmeübertragung von dem erwärmten Kühlmittel zu dem Kühl erhitzt und dann teplopotreblyayuschem Wärmeabführvorrichtung beispielsweise zum Heizen eines Raumes wie beabsichtigt durchgeführt wird. Ein Nachteil dieser technischen Lösung ist, dass es nicht die Energie der Fluidströmung nicht verwendet, insbesondere um die kinetische Energie der Strömung, die drastisch die Wirksamkeit des Verfahrens verringert.

In der Nähe von dem beschriebenen Betriebsverfahren ist die Installation des Ejektors Wärme und Warmwasserversorgung, mit an dem Düsenstrahlzuführungsvorrichtung als erhitzte Kühldampf aus einem Dampfkessel, einer Dampfdüse Beschleunigung, Beschleunigung gekühlte Flüssigkeitsstrom und einem Dampfgemisch abgekühlt Flüssigkeitsstrom ein Zweiphasenstrom zu bilden , und Übertragung auf Kosten der zwei~~POS=TRUNC mit Überschallströmungsbereich, die Organisation in einem Überschall zweiphasige Druckstoß Strömung mit gleichzeitiger Umwandlung in ein zwei~~POS=TRUNC-Strömungsdrucksprung in einphasigen Strom erwärmter Flüssigkeit, das erwärmte Kühlmittel-Gemisch zuzuführen und gekühlten Flüssigkeitsstrom in Form von erhitzten flüssigen Strom in teplopotreblyayuschee Vorrichtung einen Teil des erwärmten Flüssigkeitsströmung von dem Strahlvorrichtung Einspeisen eines Dampfkessel und Entfernen der Vorrichtung am Eingang des Strahlvorrichtung teplopotreblyayuschego gekühltes Flüssigkeitsstrom einzuspeisen (siehe. RU 2.127.832 C1, Kl. F 04 F 5/54, 20.03.1999).

Dieses Verfahren ermöglicht es, durch die Verwendung der Strahlvorrichtung des Heizsystems zu organisieren, aber dieses Verfahren erlaubt nicht die gleichzeitige Warmwasser beheizt Objekt zu organisieren, die den Umfang ihrer Verwendung verengt.

Die Aufgabe , die durch diese Erfindung gelöst werden soll Die Funktionsfähigkeit der Anlage zu verlängern , indem ein komplexes System von Heizung und Warmwasser in der Installation von Geräten ohne mechanischen Antrieb zu schaffen.

Diese Aufgabe wird dadurch , dass die Auswerfereinheit Betriebsverfahren an Heizung und Warmwasserversorgung erreicht, mit an dem Düsenstrahlzuführungsvorrichtung als erhitzte Kühldampf aus einem Dampfkessel, einer Dampfdüse Beschleunigung, Beschleunigung gekühlte Flüssigkeitsstrom, Mischen des gekühlten Dampf und Flüssigkeitsströmungs eine zwei~~POS=TRUNC und die Übertragung durch diesen zwei~~POS=TRUNC in einem Überschallströmungsbereich, die Organisation in einem Überschall zweiphasige Druckstoß Strom zu bilden, während der Stoßdruck-zwei~~POS=TRUNC in einphasigen Strömung des erwärmten Fluids Umwandeln des erwärmten Kühlmittelmischung und das gekühlte Flüssigstrom als erhitzte Flüssigkeitsstrom zuzuführen in teplopotreblyayuschee Vorrichtung, um einen Teil des erwärmten Flüssigkeitsströmung von dem Strahlvorrichtung Einspeisen eines Dampfkessels und Entfernung von teplopotreblyayuschego Vorrichtung zuzuführen abgekühlte Flüssigkeit zu dem Eingangsstrom der Strahlvorrichtung gemß der Erfindung ein Teil des gekühlten Flüssigkeitsstrom nach teplopotreblyayuschego Gerät als Heißwasser in dem Heißwassersystem dient, und Eingangsstrahlvorrichtung dient eine äquivalente Strömungsrate des Heißwassermenge von kaltem Wasser aus dem Wasserversorgungssystem, wobei die Anlage mit einem Batteriebehälter vorgesehen ist, der mit dem Wasserversorgungssystem verbunden ist, und kommuniziert gleichzeitig mit teplopotreblyayuschim Vorrichtung vom Einlaß hinein der erhitzten Flüssigkeit und die Auslassseite davon Flüssigkeitsstrom gekühlt darin Tankmischung zusammen mit einem gekühlten Flüssigkeitsstrom in heißem Wasser erwärmte Flüssigkeit in einem Vorratstank zu liefern, empfangen ihn mit kaltem Wasser aus der Wasserversorgung und Entladung der Batterie zu mischen.

Studien haben gezeigt, dass eine signifikante Auswirkung auf die Arbeit beschriebenen Auswerfereinheit stellt Gangsmechanismus in einem Zweiphasenzustand, der Strömungsmechanismus in dem Zweiphasenzustand und den Mechanismus des Übergangs von der Zweiphasenzustand in einen einphasigen oder einphasigen praktisch, dh in Fluidströmung mit mikroskopischen Dampfblasen. Wesentliche Homogenität und hat eine Zweiphasenströmung erhalten, die aufgrund der Tatsache erreicht, daß bei der Umsetzung von einphasigen Zweiphasenströmung in dem letzten in eine Überschallströmung an der gleichen Möglichkeit umgewandelt wird in einem weiteren Bereich erreicht, um den Gasstrom mit weniger Energiekosten variieren.

Wichtig, die Wärmeableitungseffizienz ist die Strömung des Bremsvorgangs mit dem Strömungskanal in einer einzelnen Phase oder im wesentlichen einzelne Phase zu verbessern, das heißt, in einem Flüssigkeitsstrom GuD mikroskopische Blasen.

Beim Bremsen in der Zweiphasenströmung Druckabfall mit reduzierter Geschwindigkeit auf einen Wert Unterschall organisieren. Proportional-Druckanstieg erhöht die Menge an Flüssigphase, mit einem scharfen Druckanstieg (eine abrupte Erhöhung) führt zu einer Gefügeumwandlung in der Flüssigkeit, die die Freisetzung einer größeren Wärmemenge mit einem herkömmlichen Bremsstrom in einem Profilkanal mit möglichst verglichen fördert den Installationsvorgang anzuordnen, wenn der weitere Wärme treten hauptsächlich in teplopotreblyayuschem Gerät wird beispielsweise eine Batterie Heizwasser, als flüssiger Strom mikroskopischer Dampfblasen kollabieren erhitzt werden, die verursacht wird, teplopotreblyayuschem Bremsvorrichtung strömt.

Von grundlegender Bedeutung ist die Verwendung als das erwärmte Kühlmittel aus dem Dampfkessel, weil die Verwendung von Dampf in Kombination mit der Strahlvorrichtung ist nur ein System ohne die Verwendung eines Antriebssystems mit einem mechanischen Antrieb, der erheblich die Zuverlässigkeit der Installation verbessert und zur gleichen Zeit erhöht die Effizienz der Montagearbeiten als Ink-Jet-Maschine zu schaffen, darf nicht organisiert die Zirkulation von erwärmter Flüssigkeit durch teplopotreblyayuschee Vorrichtung, sondern auch die zusätzliche durch Transformation oben beschrieben, liefert einen Fluidstrom Heizflüssigkeit.

Die oben beschriebene Organisation der Strahlvorrichtung zusammen mit Dampfkessel ermöglicht breit genug Bereich um den Fluss des erwärmten Fluids Strömungsregime in teplopotreblyayuschee Gerät zu regulieren. Als Folge ist es möglich, die Arbeit der Installation so zu organisieren, dass nach teplopotreblyayuschego Gerät abgekühlt Flüssigkeitsstrom ausreichender Temperatur und ausreichendem Druck auf einen Teil des Flüssigkeitsstroms in das Warmwassersystem für die Organisation der Versorgung mit Warmwasser für den Haushalt Bedürfnisse zugeführt hat. Diese Entfernung des Kreislaufsystems des gekühlten Fluidstrom wird durch eine Zufuhr von kaltem Wasser aus dem Wasserversorgungssystem kompensiert, unter denen im wesentlichen wie jede Quelle der Zufuhr von kaltem Wasser für den Hausbedarf verstanden werden kann.

Nicht weniger wichtig ist die Organisation einer kontinuierlichen Zufuhr von heißem Wasser zu dem Verbraucher vorgesehen, dass Schwankungen des Verbrauchs von heißem Wasser, während die Wärmeverbrauch des Systems ausreichend glatt Graphen der Temperaturänderung ist, wie beispielsweise Tages- und Nachtzeiten oder aufgrund von Änderungen der Wetterbedingungen. Batterieversorgungstank direkt an drei Quellen verbunden installieren: das System von kaltem Wasser, das gekühlte Flüssigkeitsstrom von teplopotreblyayuschego Einrichtung und den Wagen erwärmtes Fluid aus der Düseneinheit in teplopotreblyayuschee Vorrichtung Abziehen löst das Problem der kontinuierlichen Zufuhr von heißem Wasser zum Verbraucher. Als ein Ergebnis einer starken Zunahme des Verbrauchs des heißen Wassers sein Wasser aus dem Speicherbehälter erhitzt wird, um das Warmwassersystem versorgt und seinen Platz in akkumuryatorny Tank tritt in das kalte Wasser aus dem Wasserversorgungssystem. Zur gleichen Zeit, um die Zufuhr von Dampf zu der Strahldüsenvorrichtung und letztere übersetzt in den erweiterten Modus Versorgung erwärmtes Fluid zu erhöhen, was in dem Verbrauch von Kaltwasserstrahlvorrichtung aus einer Kaltwasserversorgung führt zu einer Erhöhung. Größere Menge an erhitzter Flüssigkeit beginnt, in den Vorratsbehälter zu fließen, um das Wasser darin auf einen vorbestimmten Pegel und Umgehung teplopotreblyayuschee Vorrichtung zu erwärmen, die erwärmte Flüssigkeitsstrom beginnt mit dem gekühlten Flüssigkeitsstrom zu dem Ausgang des letzten und gemischt zu fließen tritt in das Heißwassersystem. Durch den Warmwasserverbrauch gesenkt wird Dampfzufuhr zur Düse der Strahleinrichtung verringert. Dementsprechend ist es reduziert Kaltwasserstrahlvorrichtung. Auf die vorbestimmte Wassertemperatur in dem Speichertank erreicht, und die Zufuhr von erwärmter Flüssigkeit stoppt und die Installation problemlos wieder in den Anfangsoperation.

Somit erreicht das beschriebene Verfahren zum Betreiben Auswerfereinheit von Wärme und Warmwasser, die in der vorliegenden Erfindung festgelegten Ziele - die Funktionalität der Arbeit beschriebenen Auswerfereinheit zu erweitern.

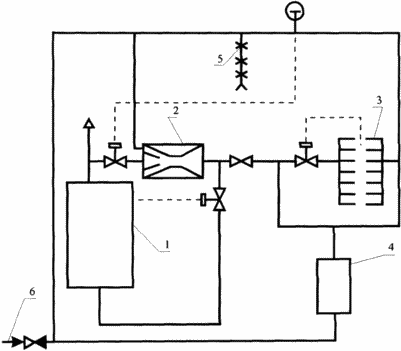

Die Zeichnung ist ein schematisches Diagramm der Anlage, die in der beschriebenen Betriebsweise durchgeführt werden kann.

VERFAHREN ZUR ARBEITS Auswerfereinheit Wärme und Warmwasser

eine Kraftstoffanlagen Ejektor umfasst einen Dampfkessel 1, einen Tintenstrahlvorrichtung 2 teplopotreblyayuschee Vorrichtung 3, einen Vorratsbehälter 4, Heißwassersystem 5 und ein System von kaltem Wasser 6, wobei der Dampfkessel 1 Paar zur Düsenstrahlvorrichtung 2 verbunden ist, wird dieser Ausgang mit teplopotreblyayuschemu Einrichtung verbunden 3, Vorratsbehälter 4 und dem Entfernen des gekühlten Flüssigkeitsstrom teplopotreblyayuschego Einheit 3 ​​wiederum teplopotreblyayuschee Vorrichtung 3 durch daraus der gekühlten Flüssigkeitsstrom entfernt ist mit der Batterie 4, dem Tank, der Warmwasserversorgung 5 und dem Eingang der Düsenvorrichtung 2, die wiederum wird an das Kaltwassernetz angeschlossen 6. out Strahlvorrichtung 2 zu dem Dampferzeuger 1 und der Kaltwasserversorgungssystem 6 verbunden ist mit der Batterie 4 Tank verbunden ist.

Einstellung, die die beschriebenen Verfahren implementiert, arbeitet wie folgt.

Beschreibt die Installation arbeitet wie folgt

Dampf aus dem Dampfkessel 1 ist mit dem Düsenstrahlvorrichtung zugeführt 2. Vorrichtung 2 Strahldüse beschleunigt Paaren und von der Düse tropft mitreißt ein Strahlapparat 2 Flüssigkeitsstroms gekühlt, der, Eingabe der Düsenvorrichtung 2, in einem Formkanal dispergiert. Weitere takteten Dampfstrom und das gemischte Lösungsmittelstrom in der Düse abgekühlt Vorrichtung 2 ein zweiphasiges Gas-Flüssigkeitsströmung von der Flüssigkeitsdampfdurchlässigkeits Teil seiner Wärmeenergie zu bilden. Weil die Schallgeschwindigkeit in einem zweiphasigen Medium deutlich niedriger als in der Flüssig- oder Gasphasenstrom wird in einen Überschall-Zweiphasenströmung umgewandelt. Danach wird beispielsweise mittels einer Überschallströmung in der Düsenvorrichtung 2 in der Expansionskanal eines Überschallzweiphasenströmung organisieren Druckstoß ergebende Zweiphasenstrom zu einem einphasigen Flüssigkeitsströmung umgewandelt wird, und in dem Umwandlungsverfahren als Ergebnis der nahezu sofortigen Zusammenbruch eines Druckstoßes Dampfblasen auftritt Erwärmung der Flüssigkeit am Austritt aus der Düsenvorrichtung 2 des erwärmten Fluidstromes, die in Abhängigkeit von der Wirkungsweise der Strahlvorrichtung, um zwei mikroskopischen Dampfblasen umfassen. Von Strahlvorrichtung Teil 2 des erhitzten Fluidstrom zu einem Speichertank 4 geleitet 1 einen Pool von Warmwasser und Dampfkessel zu schaffen, um es zu füttern, und ein anderer Teil des erhitzten Fluidstrom gerichtet Vorrichtung 3, wie beispielsweise in batterieWasserHeizung eines Gebäudes oder Raum teplopotreblyayuschee wo die Wärmeübertragungsprozess dauert, den Verbraucher, und durch den Zusammenbruch von mikroskopisch kleinen Bläschen in der resultierenden Strömung in der Bremsvorrichtung 3 erfolgt teplopotreblyayuschem zusätzliche Erwärmung des erwärmten Fluidstrom erhöht die Entfernung von Wärme zu liefern teplopotreblyayuschego Gerät 3. Als Ergebnis der Rückstoß teplopotreblyayuschim Wärmeverbraucher Gerät 3 beheizten Flüssigkeitsstrom umgewandelt in einen gekühlten Flüssigkeitsstrom, der zum Aufwärmen von teplopotreblyayuschego Vorrichtung 3 Strahlvorrichtung 2, ein Teil des gekühlten Flüssigkeitsstrom zugeführt wird, wird als Heißwasser in dem Heißwasserversorgung 5, während der fehlende Teil des trace Warmwasserverbrauchs versorgt den Verbraucher herkommt Kaltwasserversorgungssystem 6, wobei der Eingang des Strahlvorrichtung 2, wo es mit einem gekühlten Flüssigkeitsstrom und weiter mit diesem zusammen mit dem Dampfstrahlgerät 2 gemischt wird.

Mit einem starken Anstieg des Verbrauchs von heißem Wasser von der Heißwasser in das aus dem Speichertank 4 ist mit dem Heißwassersystem 5 zugeführt, und an seiner Stelle in akkumuryatorny Tank 4 wird kaltes Wasser aus dem Wasserversorgungssystem 6. Zur gleichen Zeit eine Erhöhung der Zufuhr von Dampf zu der Strahldüse Einheit 2 zugeführt und letztere übersetzt in erhöht Modus Versorgungsflüssigkeit erhitzt, in einer Zunahme des Verbrauchs von Kaltwasserstrahlvorrichtung 2 aus einer Kaltwasserversorgungssystem 6. die erhöhte Anzahl von erhitzter Flüssigkeit beginnt, in Vorratsbehälter zu fließen resultierende 4 für das Wasser darin auf einen vorbestimmten Pegel Erhitzen und teplopotreblyayuschee Vorrichtung 3, um den Fluss des erwärmten Fluids unter Umgehung beginnt mit dem Ausgang des letzteren zu fließen und mit dem gekühlten Flüssigkeitsstrom tritt in den Mischwarmwassersystem. Durch den Warmwasserverbrauch senken Dampfzufuhr zur Strahldüsenvorrichtung reduziert wird 2. Dementsprechend reduzierten Kaltwasserstrahlgerät 2. Nach der eingestellten Temperatur des Wassers im Vorratsbehälter 4 ist erreicht und stumm schaltet das erwärmte Fluid und die Installation reibungslos wieder in den ursprünglichen Betriebsmodus.

Die vorliegende Erfindung, die oben beschrieben wurden, können zur Erwärmung verschiedene Räumlichkeiten in eigenständigen Installationen von Kraftstoff verwendet werden, wo es keine Zentralheizung und Warmwasser für den Verbraucher.

FORDERUNGEN

Verfahren zur Auswerfereinheit Heizung und Warmwasserversorgung betrieben wird, umfassend die Düsenstrahlzuführungsvorrichtung als erhitzte Kühldampf aus einem Dampfkessel, der Verteilung von Dampf innerhalb der Düse die Ausbreitung des gekühlten Flüssigkeitsstrom, Mischen des Dampf- und Kühlflüssigkeitsstrom zur Bildung einer Zweiphasenströmung und die Übertragung durch diesen zweiphasige fließen in einem Überschallströmungsbereich, die Organisation in einem Überschall-zwei~~POS=TRUNC Druckstoß während der zwei~~POS=TRUNC in einphasigen Strömung des erwärmten Fluids Umwandeln des erwärmten Kühlmittelmischung und das gekühlte Flüssigkeitsstrom Zuführen eines erhitzten Fluidstrom in teplopotreblyayuschee Vorrichtung zu bilden, einen Teil des erwärmten Fluidstromes Einspeisen von Strahlvorrichtung mit einem Dampfkessel und Zurückziehen des teplopotreblyayuschego Vorrichtung gekühlt Flüssigkeitsstrom zu dem Eingang des Strahlvorrichtung zum Zuführen, dadurch gekennzeichnet, daß ein Teil des gekühlten Flüssigkeitsstrom wird als das heiße Wasser in dem Heißwasserversorgung zugeführt wird, und wobei der Eingang des Strahlvorrichtung ist das fehlende Teil Wasser entspricht dem Verbrauch zugeführt von Warmwasserverbraucher aus einer Kaltwasserversorgungssystem, wobei die Anlage mit einem Batteriebehälter vorgesehen ist, der mit dem Wasserversorgungssystem verbunden ist, und kommuniziert gleichzeitig mit teplopotreblyayuschim Vorrichtung vom Einlaß hinein der erhitzten Flüssigkeit und der Auslassseite davon Flüssigkeitsstrom gekühlt erwärmte Flüssigkeit mit der Batterie zu beliefern Tank mit kaltem Wasser aus der Wasserversorgung und Entladung der Batterie darin aufgenommenen Tankmischung zusammen mit einem Teil des gekühlten Flüssigkeitsstrom in heißem Wasser vermischt wird.
