Russische Föderation Patent RU2171435

VORRICHTUNG ZUM Heizflüssigkeit

Name des Erfinders:. Eskov-Soskovets VM; Shilin VV. Krupski SA. Andryushin ps.f.. OA Gorbenko. Radchenko bp. Baurov EV. Yaduta AP
Der Name des Patentinhabers: Eskov-Soskovets Vladimir
Korrespondenzanschrift: 125438, Moskau, nab Lihoborskie 4, Block 2, kv.1, V.M.Eskovu-Soskovets.
Startdatum des Patents: 2000.02.16

Eine Vorrichtung zum Erhitzen einer Flüssigkeit bezieht Engineering Hitze- und verwendet werden kann, um das Fluid in den geschlossenen Kreislauf Heizungsanlagen von Gebäuden mit unabhängigen Wärmequelle zu erwärmen. In der geschlossenen Heizkreis in der Kavitation Wärmeerzeuger schafft Regime Kavitation Wasserstrom, mit dem Ergebnis, dass es Wärme erzeugt. Warmwasser von der Wärmequelle wird in den Primärkreis des Wärmetauschers geleitet, wo die Wärme durch die Wand des Wassers übertragen wird in der Wärmenutzungssystem zirkuliert. Für Kühlwasser Heizkreis ist mit der Druckpumpe und durch die Rohrleitung geleitet - an den Eingang der Wärmequelle. Vor Eintritt in die Wärmequelle mit einem Magneten auf dem Wasser auf ein Magnetfeld, den natürlichen Mechanismus der Struktur der Wasserwechsel zu beschleunigen, in dem Wärmeerzeuger zerstört. Somit ist es möglich, dass das Gerät in einem kontinuierlichen Modus mit einer konstanten Give '' abnormal '' Hitze zu betreiben. Das technische Ergebnis ist durch die Wiederherstellung oder Verbesserung dieses "Anomalie" künstlich niedrige Energiekosten '' unnormal '' hohe Hitze für die dazugehörige Flüssigkeiten in Heizungsanlagen im Dauerbetrieb zu gewährleisten.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Engineering Hitze- und verwendet werden können , um das Fluid und insbesondere gegenüber Hitze, in geschlossenen Heizungsanlagen von Gebäuden mit unabhängigen Wärmequelle zirkuliert.

Es ist für eine Flüssigkeits - Heizvorrichtung bekannt , einen Heizkreis einschließlich Austragspumpe vortex Wärmetauscher umfasst. Hier Fluiderwärmung entsteht durch Flüssigkeit in der Wirbelwärmeerzeuger Bremsen [1].

Es ist für eine Flüssigkeits - Heizvorrichtung bekannt , einen Heizkreis einschließlich Entladungs Pumpenkavitation Wärmeerzeuger und einem Wärmetauscher umfasst. Hier Fluiderwärmung tritt aufgrund Fluidkavitation in der Kavitation Wärmeerzeuger [2].

In der Nähe von der von uns vorgeschlagen wird , ist eine Flüssigkeits - Heizvorrichtung einen Heizkreis aufweist, eine Druckpumpe, Kavitation umfasst, oder (ii) Wirbelwärmetauscher und die Wärmeverbrauchssystem mit einem Wärmetauscher zugeordnet ist [3].

In dieser Anordnung kann der Wärmeerzeuger arbeiten als Wirbel, Kavitation und wie und wie beide zusammen. Der Wärmetauscher ist die einfachste - als Wärmespeicher - der Tank, wo es kaltes Wasser aus dem Verbraucher zu dem erwärmten Wasser von der Wärmequelle vermischt wird.

Es sollte beachtet werden, dass in allen technischen Lösungen [1], [2], [3] in der Praxis realisiert wird, zusätzlich zu der Standard-Wärme oder Kavitation in der Wirbelwärmeerzeuger, auch als "abnormal" hohe Wärmeableitung, die in bestätigt wird [5]. Obwohl der Autor des US - Patents N 5188099, die Installation mit der "anormalen" unter Freisetzung von Wärme gebaut, glaubt er , die Mystik unserer Meinung nach nichts davon übernatürlich ist.

Die Tatsache, daß die zugehörige Flüssigkeit, wie Wasser, haben komplexe supramolekulare Strukturen, in denen sich die einzelnen Moleküle teilweise Verbände assoziierten und koexistieren in einem dynamischen Gleichgewicht definieren. Außerdem wird für jeden Zustand des natürlichen Gleichgewichts, um einen bestimmten Satz von thermodynamischen Parameter charakterisiert, besteht immer die Beziehung der Konzentrationen im Verhältnis zueinander. Der Grund, warum Verbände, meist Wasserstoff-Bindung neskompersirovannye Akt mit einer Energie von 2,5 bis 6,5 kcal / mol. Wenn Sie diese Gleichgewicht durch äußere Einflüsse verändern die interne gespeicherte Energiedifferenz zu verringern, wird in Form einer anomalen Erwärmung freigesetzt.

Theoretisch kann der Prototyp Heizsystem kontinuierlich absondern "anomal" Wärme (mit Ausnahme der Wiederaufbau der zerstörten Strukturen, assoziierte Unternehmen) für eine bestimmte Zeit vor der vollständigen Zerstörung des geschlossenen Kreislauf von supramolekularen Strukturen, assoziierten Unternehmen. "Abnormal" Wärme kann in das Heizungssystem freigegeben werden - ein Prototyp, getroffen werden, wenn in den natürlichen Wasserstrom und Wärmeübertragung wird nach dem Reset, wohin Sie gehen, solange es nicht mehr als an der Stelle der Wasseraufnahme im System war.

Somit ist die "abnorm" hohen Wärme für assoziierte Flüssigkeiten in den technischen Lösungen [1], [2], [3] nicht innerhalb einer relativ kurzen Zeit, nach der die "Anomalie" kommt zu nichts zu erkennen. Weiterhin erwärmen diese Systeme Wasser [1], [2], [3] wird auch weiterhin ohne die "anormalen" Hitze zu arbeiten, oder es "anomale Hitze" diese Systeme abgeschaltet, so wird sein, zu haben, dass die natürliche Art und Weise, diese "Anomalie" gewonnen .

Gegenstand der Erfindung Betrieb der Vorrichtung zu schaffen , bei "anormal" hohe Wärmeableitung für assoziierte Flüssigkeiten im Heizungssystem in einem kontinuierlichen Modus, Möglichkeiten zur Wiederherstellung oder sogar verbessern diese "Anomalie" , um eine Low-Cost - Energie zu zwingen, inkommensurabel mit einem Gewinn, der es ermöglicht, mit diesem Gerät technisch zu machen.

Diese Aufgabe wird, dass die Vorrichtung zum Erhitzen von Flüssigkeiten erreicht, einen Heizkreis enthält, umfassend eine Druckpumpe, Kavitation, oder (ii) Wirbelwärmetauscher und das System Verbrauch von Wärme mit dem Wärmetauscher zugeordnet ist selbst zumindest zweikreisige mit getrennten hergestellt Tauscher Wandschaltungen, dessen Primärkreis wird in den Heizkreis und den Wärmeverbrauch des Systems enthalten informiert wird dessen Sekundärkreis, der Heizkreis geschlossen und seine Pipeline vor der Wärmequelle Magneten montiert, und die Stärke seines Magnetfeldes über dem Magnetfeld der Erde.

Ferner wird in dem Wärmetauscher Primärschaltungsvorrichtung mit kombinierten Wärmequelle konfiguriert ist, und die Wärmequelle in Form von zwei konzentrischen Schalen mit Stiften und spiralförmigen Kanälen zwischen ihnen und dem Wärmetauscher Sekundärkreis, der mit der Wärmenutzungssystem in Verbindung steht, innerhalb der inneren Hülle des Wärmeerzeugers angeordnet.

Das neue Element ist hier, dass der Wärmetauscher zumindest zweikreisige mit geteilter Wandkonturen hergestellt ist, in dem der Primärkreis in den Heizkreislauf eingeschlossen ist, und die Wärmeverbrauchssystem kommuniziert seinen Sekundärkreislauf, wird der Heizkreis geschlossen und auf seiner Pipeline vor dem Wärmeerzeuger installiert Magnet, die magnetische Feldstärke ist über das Magnetfeld der Erde.

Weiterhin ist es möglich, dass der Primärkreis des Wärmetauschers im Gerät vorgenommen mit der Wärmequelle ausgerichtet ist, und die Wärmequelle in Form von zwei konzentrischen Schalen mit spiralförmigen Kanälen und Stifte dazwischen und der Sekundärkreis des Wärmetauschers steht in Verbindung mit der Wärmenutzungssystem, angeordnet im Inneren der Innenschale sein kann, die Wärmequelle.

Durch eine geschlossene Schleife Heizung Bereitstellung ist es möglich, die Flüssigkeit in dem Heizkreis mit konstanten Eigenschaften zu haben, und daher ist die Arbeitszeit der gesamten Vorrichtung stabil.

Durchführen einer Wärmetauscher zweikreisigen mit getrennten Stromkreisen Wand, dessen Primärschaltung in dem Heizkreislauf und der Wärmeverbrauchssystem kommuniziert seinen Sekundärkreislauf enthalten ist, in diesem Fall wir ein Heizkreis mit einem relativ kleinen Flüssigkeitsvolumen, die Wandwärmetauscher von der Flüssigkeit getrennt, ein großes Volumen hat, in den Wärmeverbrauch des Systems verwendet. Dieses kleine Volumen, können wir die gewünschte Flüssigkeitsreinheit leicht bereitzustellen und damit eine hohe Stabilität der Eigenschaften, die Erwärmungseffizienz der Vorrichtung beeinträchtigt gemäß der Erfindung, wie sie in den Sekundärkreis gibt es nicht, Eigenschaften der Flüssigkeitsstabilität von großer Bedeutung.

Durch die Installation von Magnet, der die Pipeline Heizkreis wir nach experimentellen Daten deutlich beschleunigt die natürlichen Mechanismen bis zur Wiederherstellung später in Kavitators supramolekularen Strukturen zerstört.

Befestigen Sie den Magneten auf das Rohr vor der Wärmequelle wir die Auswirkungen des Magnetfeldes auf einem sich bewegenden Fluidstrom durchzuführen, bevor es Wirbel oder Kavitation Strömungsregime zu schaffen und damit eine vorherige Lieferung von "anormalen" Energie in der Flüssigkeit kurz vor der Wärmequelle, in dem der diese gespeicherte Energie Wasser wird in thermische Energie gehen.

Durch die Kombination von Quelle des Primärkreises des Wärmetauschers mit dem Wärme sind wir praktisch in den Dimensionen eines Blocks zwei, und der Wärmeverlust geringer ist.

und reduziert die Größe und der Verlust der Wärme, die ein Wärmeerzeuger kann als zwei koaxiale Schalen mit Stiften und spiralförmigen Kanälen zwischen ihnen und den Sekundärkreis des Wärmetauschers im Inneren der Innenschale des Wärmeerzeugers angeordnet erfolgen.

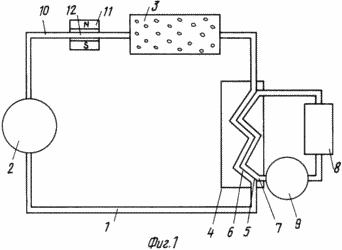

Fig. 1 zeigt einen Längsschnitt durch die Vorrichtung

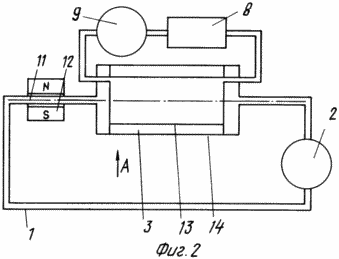

Fig. 2 - in dem Längsschnitt der Vorrichtung die Wärmequelle in Form von zwei koaxialen shells

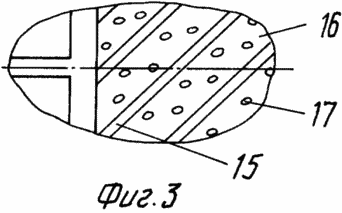

Fig. 3 - eine Ansicht der Wärmequelle auf den Kanälen in Fig. 2

Vorrichtung zum Flüssigkeitserhitzer umfaßt einen geschlossenen Heizungskreislauf 1 mit einer Druckpumpe 2, Kavitation Wärmeerzeuger 3, Doppelaustauscher 4, durch eine Wand getrennt und mit 5 Schlaufen 6 und 7. In dem Wärmetauscher 4, der Primärschaltung 6 in den Heizkreis 1 enthalten und der Wärmenutzungssystem Schwingpumpe 9 in Verbindung steht seinen Sekundärkreis 7. Leitung 10, bevor die Wärmequelle 3 eintritt, einen Magneten 11 angebracht ist, die die Bohrung 12 der Rohrleitung 10 und eine Spannungslinie des Magneten 11 sind miteinander ausgerichtet quer.

Der Wärmegenerator 3 kann als zwei koaxiale Schalen 13 und 14 sind starr miteinander verbunden sind durch Radialwände 15 bilden Kanäle 16. Die spiralförmigen Kanäle 16 zwischen den Wänden gebildet werden, 15, die 17 Stifte In diesem Fall dient der Primärkreis des Wärmetauschers 4 6 fällt mit dem Wärmeerzeuger 3, und dessen Sekundärkreis in Form des inneren Hohlraums der Schale 13 durchgeführt, in dem die Eingangs- und Ausgangs elektrisch durch Rohrleitungen verbunden Pumpen der Pumpe 9 und der Wärmeverbrauch des Systems 8.

In der geschlossenen Heizkreis 1 in der Kavitation Wärmeerzeuger 3 schafft Regime Kavitation Wasserstrom und erzeugt Wärme, aber auch mit Hilfe der Kavitation teilweise supramolekulare Struktur von Wasser und freigegeben zusätzliche "anomale" Wasserenergie zerstört. Das erhitzte Wasser in der Wärmequelle 3 ist mit dem Primärwärmetauscher-Kreislauf gerichtet 6 4, wobei die Wärme 5 durch die Wand des Wasser übertragen wird, das mittels der Pumpe 9 zirkuliert im Wärmeverbrauch des Systems Pump 6. Für Wasser Heizkreis 1 Abkühlen auf der Druckpumpe 2 gerichtet ist, und dann durch die Rohrleitung 9 Eingang 10 3. Bevor die Wärmequelle 10 in den Wärmeerzeuger 3 mit einem Magneten 11 auf dem Wasser auf ein magnetisches Feld eintritt, die Größe der Spannung, die größer als das Magnetfeld der Erde ist, die natürliche Mechanismus der Struktur der Wasserwechsel in Richtung zunehmender supramolekularen Strukturen zerstört in dem Wärmeerzeuger 3, die Struktur des Beschleunigungs Wasser zurückgewonnen wird und bereits gewonnene Wasser wird 3. So zum Wärmeerzeuger zugeführt wird, ist es möglich, das Gerät in einem Modus konstanter geben "anomale" Wärme zu betreiben.

In dem Fall, in dem der Wärmeerzeuger 1 als zwei koaxiale Schalen 13 und 14 der Spirale 16 durch Radialwände 15 durch einen Stift 17 gebildet, ausgebildet ist, erzeugt der Fluss von Wasser Kavitation Modus und erzeugt Wärme darin. Diese Wärme wird durch den Mantel 13 überführt und das Fluid oszillierend Pumpe 9 ist mit dem Wärmeverbrauch des Systems 8. Hier wird der Primärkreis des Wärmetauschers 5 ist mit einem Wärmeerzeuger 3 kombiniert geliefert Es sollte beachtet werden, dass die Spiralkanäle der Wärmequelle, die Wärme, die durch Flüssigkeit beheizten Rotationsenergie erhöht, um den Wärmeverbrauch des Systems gelieferten 8.

Screening-Experiment wurde für die vorgeschlagene Vorrichtung durchgeführt.

Durch die Zirkulation des Wassers im Kreislauf Kavitators - Last - magnetische Reduktionsmittel (Magensonde, um die installiert Elektromagnet) - wieder Kavitators (kontinuierliche Zirkulation) in einer Gesamtmenge an Wasser in der Schaltung 20 L und AC elektrische Energie, die beim Erhitzen ausgegeben - 2 kW es war erhalten wird durch:

die Anfangsgeschwindigkeit der o C / min Erwärmungs 1,5;

letzte Heizrate 2 chasa durch Zirkulation mit einer Rate von 0,2 l / min - 0,5 ° C / min (Magnet AUS);

die Geschwindigkeit der Erwärmung der letzten 2 Stunden der Zirkulation mit einer Strömungsgeschwindigkeit von 0,2 L / min - 1,5 ° C / min (mit dem Elektromagneten).

Diese Ergebnisse belegen die Wirksamkeit der Vorrichtung.

Wenn der Elektromagnet, und deshalb ausgesetzt, wenn sie darin zu Wasser vor dem Kavitations-Flow-Modus Magnetfeld "anomal" Wärmerate aufrechterhalten wird, zu schaffen. Und umgekehrt - wenn der Elektromagnet ausgeschaltet ist, wenn zu Beginn der Zirkulationsbedingungen waren "anomal" Hitze, dann zumindest ihre Zerstörung "Anomalie" allmählich verringert, wie durch 3-fach niedriger Geschwindigkeit der Erwärmung gezeigt.

QUELLEN VON INFORMATIONEN

1. Patent RF N 2045715, MKI F 02 B 29/00, publ. G. 1995

2. Patent RF N 2132025, MKI F 02 B 29/00, publ. 1999

3. Patent RF N 2131094, MKI F 02 B 29/00, publ. 1999

4. L. Larionov Boyarskiif andere. Cavitator Wärmeerzeuger für hydro-physikalische Zeitschrift "Build. Mater., Equip., Technologien des XXI Jahrhunderts", 1999, N 2, p. 34.

5. Eskov-Soskovets VN et al. Perspektiven der Entwicklung der Elektro-Food-Produkte Verarbeitungsmethoden und Geräte TSNIITEIL (Überprüfung), M. 1977

FORDERUNGEN

  1. Vorrichtung zum Erwärmen von Flüssigkeit mit einem Heizkreis umfasst, umfassend eine Druckpumpe, Kavitation, oder (ii) Wirbelwärmetauscher und Wärmeverbrauchssystem mit einem Wärmetauscher verbunden ist, dadurch gekennzeichnet, dass der Wärmetauscher geteilte Wandkonturen mindestens doppelt Schaltung mit Bezug genommen, die die primäre in den Heizkreis und den Wärmeverbrauch des Systems enthalten Schaltung wird seine Sekundärkreis, der Heizkreis geschlossen ist, und seine Pipeline vor der Wärmequelle mit einer Stärke größer als der Erde Magnetfeldstärke montiert Magneten informieren.

  2. Vorrichtung zum Erwärmen nach Anspruch 1, dadurch gekennzeichnet, daß der Primärkreis des Wärmetauschers wird mit der Wärmequelle ausgerichtet gefertigt.

  3. Vorrichtung zum Erwärmen nach den Ansprüchen 1 und 2, dadurch gekennzeichnet, daß die Wärmequelle in Form von zwei konzentrischen Schalen mit Stiften ist, und spiralförmige Kanäle zwischen ihnen und dem Wärmetauscher Sekundärkreis, der mit der Wärmenutzungssystem in Verbindung steht, innerhalb der inneren Hülle des Wärmeerzeugers angeordnet.

Druckversion
Erscheinungsdatum 08.12.2006gg
