Erfindung
Russische Föderation Patent RU2220382
Wärme für Heizung ÖL ODER GAS
Name des Erfinders:. Altukhov RV; Belogubets FA. Dashunin NV. Drozdov ML. Ivanov VA. Rachuk VS. Sorokin I.N. Sukhov AI. Shevtsov AP. Chursinov DN
Der Name des Patentinhabers: FGUP Chemical Automatisierungs Design Bureau; Gesellschaft mit beschränkter Haftung Industrial Corporation Kosmos-Neft-Gas
Korrespondenzanschrift: 2002.10.30
Startdatum des Patents: 2002.10.30
Die Erfindung betrifft Engineering aufzuheizen, nämlich Generatoren zu erwärmen, und kann zum Erwärmen der Gas, Öl und andere Kohlenwasserstoffverbindungen über das Zwischenwärmeübertragungsfluid in der Öl- und Gasindustrie verwendet werden. Die Aufgabe der Erfindung ist es, das Arsenal der technischen Mittel zu erweitern, um eine neue Wärmeübertragungsschaltung zu schaffen, und die Zuverlässigkeit und die Wartbarkeit zu verbessern. Das Wesen der Erfindung: ein Generator-Wärme ein vertikales Gehäuse mit einer Brennkammer im oberen Teil in Form von zwei konzentrisch montierten Zylinder und einem Wärmetauscher mit einem zentralen Kanal, gebildet durch ringförmige Reihen von vertikal fixiert und äquidistant Rohren Berichtsbrennkammerhohlraum mit dem Abgasrohr ausgebildet ist, in dem zentralen Kanal angebracht zusätzlichen Wärmetauscher mit dem Einlass und Auslass des Arbeitsfluids U-förmig, und der Hohlraum innerhalb des Gehäuses ist mit einem Zwischenwärmeträgermedium gefüllt ist, mit etwa einem zusätzlichen Wärmetauscher mit Kanälen über ringförmige Trennwand installiert ist und unten zum Durchtritt des Zwischenwärmeübertragungsmediums und zum Erwärmen des Gaskraftstoffleitung weggelassen durch das Abgasrohr.
BESCHREIBUNG DER ERFINDUNG
Die Erfindung betrifft Engineering aufzuheizen, nämlich Generatoren für Heizöl und Gas oder anderen Kohlenwasserstoffverbindungen über das Zwischenwärmeübertragungsfluid ausgelegt zu erwärmen, und kann in der Öl- und Gasindustrie verwendet werden.
Eine bekannte und am nächsten an der technischen Wesen der vorliegenden Erfindung ist eine mobile Wärmequelle, auf dem Wagenkasten mit dem Abgasrohr von dem Schieber und der Kanaleinlass und Auslass der erwärmten Umgebung montiert ist, innerhalb dessen das Gebläse in Form eines Axiallüfters, eine Brennkammer mit Brennereinheit, Wärmetauscher einen zentralen Kanal des erwärmten Mediums und die Kraftstoffleitung, wobei das Gehäuse mit der Abgasleitung an einem Schlitten zum Zuführen von vertikal montiert mittel~~POS=TRUNC des Wärmetauschers durch ringförmige Reihen von vertikal fixiert äquidistanten Rohren gebildet ist mit dem Abgasrohr Hohlraumbrennkammer und der Verbrennungskammer im oberen Teil durch den ringförmigen Hohlraum begrenzt Berichts durch zwei konzentrische Zylinder angebracht an der Brennereinrichtung gebildet. Zur Kompensation Temperatur der Wärmetauscherrohre verlängern und um den Hohlraum von der Verbrennungskammer Kanaldichtungs zum Abführen Heißluft konzentrischen äußeren Zylinder mit dem Gehäuse durch die Öffnung. um einen nachhaltigen Prozess der Verbrennung von Kraftstoff und eine hohe Vollständigkeit der Verbrennung von Kraftstoff Brennervorrichtung ist eine Ringform (RF - Patent 2178119, IPC F 23 L 15/04 vom 27.03.2001 - der Prototyp) zu organisieren.
Nachteilig an den bekannten Lösungen ist , dass es nicht möglich ist , Heizöl oder Erdgas als direkte Heizung Sicherheit durchzuführen , ist ungültig.
Eine Aufgabe der Erfindung ist es, das Arsenal der technischen Mittel für die neue Wärmetauscher - Kreislauf mit hoher Leistung Zuverlässigkeit und Wartungsfreundlichkeit zu erweitern.
Die Aufgabe wird aufgrund der Tatsache erreicht , dass der Generator vorgeschlagen Wärme , umfassend ein Gehäuse, eine Verbrennungskammer mit einer Brennereinrichtung, Kraftstoffleitung, einen Wärmetauscher mit einem zentralen Durchgang, der Luftzufuhrkanal von der Atmosphäre, den Schieber Abgasrohr Ventil zum Ableiten von Verbrennungsgasen in die Atmosphäre, wodurch das Gehäuse mit ein Abgasrohr vertikal angeordnet sind, den zentralen Kanal durch ringförmige Reihen gebildet vertikal fixiert und ebenso Rohr Berichts Hohlraum Verbrennungskammer mit dem Abgasrohr und der Verbrennungskammer in dem oberen Teil beabstandet ausgebildet ist als konzentrisch montierte Zylinder auf der Brennereinrichtung angebracht ist und einen ringförmigen Hohlraum bildet, entsprechend Erfindung ist zur Versorgung des Arbeitsfluids in dem zentralen Kanal mit den zusätzlichen Wärmetauscher und Austrittsdüsen angebracht sind, und der Hohlraum innerhalb des Gehäuses ist mit einem Zwischenwärmeträger gefüllt ist, wobei die Hohlraumbrennkammer mit dem atmosphärischen Luftzufuhrkanal mit der Windschutzscheibe Gerät kommuniziert wird. Zum Ausgleich von Wärmedehnungen zusätzlichen Wärmetauscher hergestellt ist U-förmig. Um die Richtung der konvektiven Strömung des Kühlmittels um den Zwischenwärmetauscher zu bilden, montiert zusätzliche ringförmige Trennwand mit Kanälen oben und unten. Um eine zuverlässige Dichtheit entlang der Linie des Zwischenkühlmittel Wärmeerzeuger gewährleistet ist, mit einem Ausdehnungsgefäß an der Oberseite des zusätzlichen Wärmetauscher montiert ausgestattet. Um die Gaskraftstoffleitung Wärme wird durch das Abgasrohr geleitet.
Ausführen einer zusätzlichen Wärmetauscher U-Form reduziert die Größe und das Gewicht des Wärmeerzeugers und gestattet freien und Dehnung während des Heizens der Wärmetauscherrohre. Die Kombination eines solchen Wärmetauschers mit um die ringförmige Trennwand angeordnet Kanäle in der Oberseite und Unterseite des Kühlmittelkanals ermöglicht konvektiven Kühlmittelströmung innerhalb des Zwischenringform zu organisieren, die den Wärmeübertragungskoeffizienten erhöht.

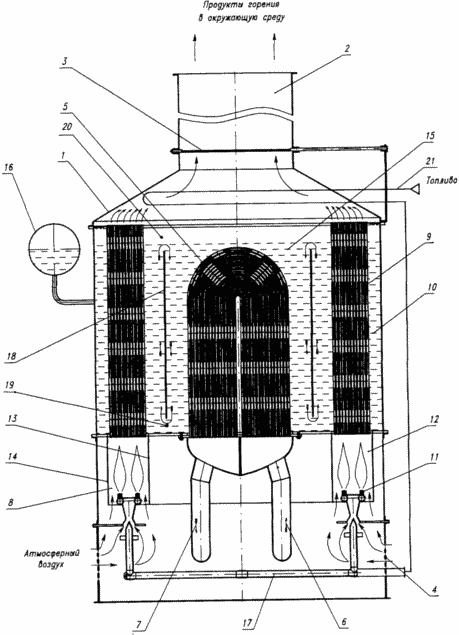

Die vorgeschlagene Wärmequelle ist schematisch in der Zeichnung dargestellt.
 |
Die wichtigsten Elemente des Wärmeerzeugers sind: |
Das Gehäuse 1 ist zylindrisch, die Abgas-Durchgangsrohr 2. Das Abgasrohr 2 wird das Tor 3 des Verbrennungsprodukte fließen zu ändern. Das Gehäuse 1 ist mit der Windschutzscheibe Kanaleinheit 4 gebildet Luft zum Wärmeerzeuger zuzuführen. Im Inneren des Gehäuses 9 wiederum eine Verbrennungskammer 8 und dem Wärmetauscher montiert ist, kommuniziert die Verbrennungskammer mit der Umgebung durch einen Kanal 4. In der Hohlraumbrennkammer 11 außerhalb des Brennereinrichtung Typ befindet. Kraftstoff wird in die Brennereinrichtung über die Leitung 17 zugeführt, der Abschnitt 21 durch das Abgasrohr in die Gasheizung gelegt. Oberhalb der Brennereinrichtung 12 ein ringförmiger Hohlraum konzentrisch von dem inneren und dem äußeren Zylinder gebildet montiert 13 und 14 an die Rohrplatte des Wärmetauschers befestigt. Der ringförmige Hohlraum ist eine einheitliche Zulufttemperatur Zonenbrenner anzuordnen, für die Verbrennung und Senken der Temperatur der Verbrennungsprodukte strömt in die Wärmetauschrohre ein Kraftstoff-Luft-Gemisch zu bilden. Der Wärmeaustauscher 9 wird von vertikalen Rohren mit einem zentralen Kanal 15 gebildet konfiguriert an ihren Enden in Rohrplatten in einem bestimmten Abstand voneinander befestigt sind. in der oberen Rohrplatte zur Temperatur zu kompensieren, die Wärmetauscherrohre 9 gelagert sind Verlängerung mittels beweglicher Dichtungselemente (der Einfachheit halber nicht gezeigt). Die zentrale Bohrung 15 ist mit einem zusätzlichen Wärmetauscher 5 montiert für die Düsen 6 und 7, die Arbeits Fluidauslass zu liefern. Wärmetauscherrohre sind aus U-förmigen ihre freie Dehnung zu gewährleisten, wenn erwärmt. Der Hohlraum des Zentralkanals 15 und der Wärmetauscher mit Zwischenwärmeträger 10 gefüllt, die Kompensation zu füttern und Expansion in dem Expansionstank 16. Um Undichtigkeiten Zwischenkühlmittel 10 durch die beweglichen Dichtungselemente 16 Expansionsbehälter an der Oberseite des zusätzlichen Wärmetauschers 5 montiert ist (unterhalb der oberen Rohrplatte eliminieren Wärmetauscher 9). Around zusätzliche Spule 5 wird eine ringförmige Trennwand 18 mit Kanälen 19, 20 oben angebracht und unten für den Durchgang der Zwischenwand 10. Die Kühlmittel eine vorbestimmte Richtung Konvektion Zwischenkühlmittelstrom 10 liefert, wie denen Diethylenglykol-Lösung verwendet werden.
Das Prinzip der Arbeit des Wärmeerzeugers ist wie folgt
Schaltet Zündvorrichtung (nicht gezeigt). In Anwesenheit einer Flamme an der Zündvorrichtung mit dem Kraftstoffbrennervorrichtung 11 zugeführt, um dieses Brennervorrichtung wird durch die Primärlufteinspritzung von dem Kraftstoffgasströmung von Energie und Sekundärluft durch diffusive Vermischung des Kraftstoffgemisches Austritt aus dem torusförmigen Brenner zugeführt. Zur Luftkühlung und die Verbrennung zu den Seiten der Brennervorrichtung der ringförmige Hohlraum 12, durch den Schub des Abgasrohrs zugeführt wird. Um eine gleichmäßige Luftzufuhr zur Brennereinrichtung Luft sicherzustellen, gelangt durch die Leitung 4 mit der Windschutzscheibe Vorrichtung. Verbrennungsgase durch die Wärmeaustauschrohre Passieren des Wärmetauschers wird auf eine vorbestimmte Temperatur gekühlt wird, Wärme auf das Zwischenwärmeübertragungsmedium zu geben, und durch ein Abgasrohr 2 in die Umgebung abgegeben. Um die Temperatur der Verbrennungsprodukte zu ändern, den Wärmetauscher benötigen Eingabe der Strömungsquerschnitt des Austrittsrohrs 3 zum Beispiel eine Rutsche zu regulieren, eine Rutsche, die Temperaturerhöhung Strömungsfläche, in diesem Fall die erhöhte Sekundärluftstrom durch den ringförmigen Hohlraum 12 und die Verbrennungstemperatur Tropfen zu reduzieren. Bei Bedarf Verbrennungstemperaturanstieg vor dem Wärmetauscher sollte Gate-Öffnung gleiten zu Auspuff reduzieren.
Wiederum die Änderung der Temperatur der Verbrennungsprodukte, die 9 in die Wärmetauscherrohre, 10 über ein Zwischenwärmeübertragungsmediums bewirkt eine Änderung in der Betriebstemperatur der zusätzlichen Wärmetauscherkörper 5. Für eine effizientere Bewegung (flow) des Zwischenwärmeübertragungsmediums durch Konvektion ein ringförmiges Septum 18 als Arbeitsfluid der Wärmetauscher 5 kann Gas, Öl und andere Stoffe, Brand- und Explosionsgefahr sein, die nicht offenen Feuer erhitzt werden.
Die Projektarbeit hat gezeigt, dass die vorgeschlagene Wärmequelle im Vergleich zu Öl- oder Gasheizungen in Betrieb, das Gewicht von 2-2,5 mal und Dimensionen zu reduzieren bzw. auszuschließen Kommentare über den Mangel an Vollständigkeit der Verbrennung, die Auswirkungen von Wasserdampf auf die Design-Elemente, die Windeffekt auf Verbrennungsvorgang und damit die Zuverlässigkeit und die Wartbarkeit verbessert. In diesem Fall ist es möglich, das Arsenal der technischen Mittel zu erweitern, um die neue Regelung des Wärmetauschers zu gewährleisten.
FORDERUNGEN
Wärmeerzeuger mit einem Gehäuse, eine Verbrennungskammer mit einer Brennereinrichtung, Kraftstoffleitung, einen Wärmetauscher mit einem zentralen Durchgang, der Luftzufuhrkanal von der Atmosphäre, der Schieber Abgasrohr für Verbrennungsgase in die Atmosphäre entladen, so dass der Fall mit dem Abgasrohr vertikal montiert, den zentralen Kanal durch ringförmige Reihen gebildet vertikal fixiert und ebenso Rohr Berichts Hohlraum Verbrennungskammer mit dem Abgasrohr und der Verbrennungskammer im oberen Teil umfasst zwei konzentrisch Zylinder montiert angebracht an der Brennervorrichtung und Ausbilden einer ringförmigen Hohlraum beabstandet - die Brennraummulde, dadurch gekennzeichnet, daß die zentrale Kanal montiert zusätzlichen Wärmetauscher U-förmig mit Düsen Zufuhr- und Abfuhrarbeitsfluid und den Hohlraum innerhalb des Gehäuses mit einem Zwischenwärmeträgermedium um den zusätzlichen Wärmetauscher ringförmige Trennwand installiert ist mit Kanälen in den oberen und unteren für den durch~~POS=TRUNC des Zwischenwärmemedium gefüllt ist, und die Kraftstoffleitung wird durch das Abgasrohr geleitet.
