Russische Föderation Patent RU2145051

Platten-Rohrwärmetauscher

Platten-Rohrwärmetauscher

Name des Erfinders: Karpenko Alexander Nikiforovich (UA); Orlov Alexey Z. (UA); Oskret Yury (UA); Golub Valentin Antonowitsch (UA); Roizen Zinaida Lwowna (UA)
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Contex" (UA)
Korrespondenzanschrift: 253098, Kiew, ul.Dneprovskaya nab.13, kv.143, Blue Valentine Antonowitsch
Startdatum des Patents: 1998.05.05

Die Erfindung ist für die Verwendung in verschiedenen Arten von Wärmetauschern bestimmt sind, wie für jeden anderen Zweck des Erwärmens Designs. Wobei die Vorrichtung einen Stapel von miteinander verbundenen Platten umfasst, und die Kante otbortovok entlang ihres Umfangs als gekrümmte Blütenblätter in einem Winkel größer als der spitze Winkel zwischen der Erzeugenden Bördeln und inneren Kanal Längsachse ausgebildet ist, die Oberfläche ist gekrümmt Blätter planar in der inneren Kanalfläche gekrümmt ist Blätter oval in der Innenbohrung hergestellt, Oberfläche gekrümmt Blätter durch spiralförmig oder entgegen alternierend entlang der Längsachse des inneren Durchgangs, die Vorderkante der Platten gebildet wird, als gestrichelte Linie gebildet wird, die einen Hohlraum zwischen den Löchern und Vorsprüngen mit einer Konfiguration ähnlich zu der stromaufwärtigen Seite hat Löcher benachbart sind. Die Erfindung verbessert die Wärmeaustauscheffizienz durch stark die Außen- und Innenflächen zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet von Wärme, nämlich die Wärmetauscher mit hoch äußeren und inneren Oberfläche, und kann für andere Designs Heizzwecke verwendet werden.

Analogen dieser Erfindung - ein Wärmetauscher, umfassend ein Paket von Platten mit Öffnungen verbunden, die um den Umfang des Flansches in den benachbarten Plattenlöchern eingeschlossen angeordnet sind, um innere Kanäle bilden, headers mit Einlaß- und Auslaßrohr (SU 983.431 A, SU 1.740.946 A1).

Ein Nachteil solcher Analoga ist die Begrenzung der Entwicklung der Innenfläche des Wärmetauschers, das heißt die Wärmeaustauschfläche zu erhöhen, die die Effizienz der Wärmeaustauschprozesse hemmt.

Als Prototyp dieser Erfindung Austauscher Struktur (RU 2.100.734 C1) ausgewählt wird, ein Paket von miteinander verbundenen Platten umfasst, die jeweils mit Reihen von Löchern versehen ist, die am Umfang Bördeln enthalten benachbarten Platte in Löcher, die inneren Kanälen zu bilden, die Einsätze befinden sich die Einlassabdeckung und Auslass. Verbesserte Wärmetauscheffizienz des Wärmetauschers, im Vergleich zu den oben genannten Analoga wird durch die Einführung von Einsätzen versehen ist, die inneren Wärmeübertragungsfläche zu erhöhen.

Jedoch ist ein Nachteil des Wärmetauschers zu dem Prototyp entsprechend das Vorhandensein des Kontakts zwischen dem Einsatz und der Öse, der den thermischen Widerstand erhöht und somit verringert sich die Effizienz des Wärmeaustauschs zwischen dem Kühlmittel überspringbare durch diesen Wärmetauscher.

Das Ziel der vorliegenden Erfindung ist es, die Effizienz des Wärmeaustauschs und Erweiterung des Bereichs der Wärmetauscher zu verbessern, eine hochentwickelte äußere und innere Oberfläche aufweisen.

Die gestellte Aufgabe wird dadurch erreicht, dass die Platte Rohr-Wärmetauscher ein Bündel von miteinander verbundenen Platten umfasst, von denen jede mit Reihen von Löchern versehen ist, die am Umfang Bördeln in Löchern benachbarten Platte enthalten eine gerippte interne Kanäle zu bilden, deckt den Einlass und Auslass, gemäß der beanspruchten Erfindung otbortovok Kante entlang ihres Umfangs ist in Form von Blütenblätter in einem Winkel größer als der spitze Winkel zwischen der Erzeugenden des inneren Rinnenschenkels und der Längsachse gebogen und bildet eine innere gerippte Kanalfläche gekrümmt Blätter planar in dem inneren Kanal. Oberfläche gekrümmt Blätter in der inneren Bohrungsoberfläche aus oval gekrümmten Blätter gebildet spiralförmig im Uhrzeigersinn oder gegen den Uhrzeigersinn mit ihnen entlang der inneren Längskanalachse abwechseln, die Vorderkante der Platte wird als eine gestrichelte Linie gebildet wird, die einen Hohlraum zwischen den Löchern und Vorsprüngen mit einer Konfiguration ähnlich der Konfiguration des proximalen hat benachbarten Seitenöffnungen.

Signifikante Unterschiede zwischen der vorliegenden Erfindung sind wie folgt: 1) die Anwesenheit von geradlinigen gebogenen, halboval, und andere Formen von spiralförmigen Lappen am Rand otbortovok entlang ihres Umfangs; 2) wendelförmige Ausbuchtungen verdrillten im Uhrzeigersinn und gegen den Uhrzeigersinn, die abwechselnd entlang der Längsachse des inneren Kanals; 3) die Vorderkante der Platten Vertiefungen zwischen den Löchern und Vorsprüngen mit einer Konfiguration ähnlich zu der stromaufwärtigen Seite benachbarten Löchern.

Platten-Rohrwärmetauscher

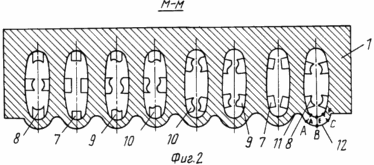

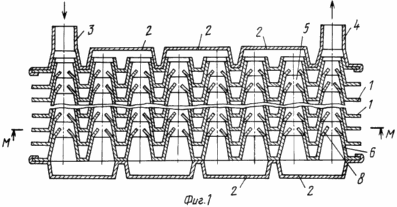

Es zeigt: Die folgenden Figuren sind zur Erläuterung des Wesens der Erfindung gegeben. 1 - einen Längsschnitt der Plattenrohr-Wärmetauscher; Fig. 2 - Querschnitt der Platte mit einem Flansch an seinem Löcher, wobei 1 - eine Platte, 2 - Kappe 3 - Einlass, 4 - Öffnung 6 - - Bördeln, 7 - Beschlag 5 Auslass gekrümmten geradlinigen Blütenblatt 8 - gekrümmte halbovale Blütenblatt 9, 10 - recurved Blütenblatt blatt~~POS=HEADCOMP Spirale im Uhrzeigersinn verdreht und gegen den Uhrzeigersinn, jeweils 11 - Depression, 12 - Leiste.

Der technologische Prozess der Plattenrohr-Wärmetauscher besteht aus mehreren Übergängen bilden Risse in den Platten (1), Stanzen (5) in Rifts bei gleichzeitiger Cut-off-Lappen (7-10) in der Nähe der Kante otbortovok (6), Depressionen (11) und Vorsprünge (12) und anschließend Drehen und Wenden-under der Blütenblätter einer gewünschten Form, beispielsweise eine gerade Linie, halboval, helix und OE, die Montage dieser Platten in der Packung zusammen mit den Kappen (2) und mit Einlaß- und Auslaßleitung (3, 4 bzw. ) und schließlich die thermische oder mechanische Behandlung der gesammelten Komponenten zum Löten oder Schweißen.

Platten-Rohrwärmetauscher

Mit geschwungenen Blütenblättern in den vorgeschlagenen Wärmetauscher-Kanäle erhöht die innere Oberfläche der Wärmeübertragungsleistung auf die gleiche Verdrehung der Blütenblätter entlang einer spiralförmigen Bahn zu verbessern und deren Wechsel und mit einer Drehung im Uhrzeigersinn und gegen den Uhrzeigersinn erzeugt Turbulenzen in der Strömung des Kühlwirkung übertragen wird. Biegelappenwinkel, die den spitzen Winkel zwischen dem Flansch überschreitet, und einen inneren Längskanalachse gebildet wird, und erhöht die Turbulenz in dem Kühlmittelstrom.

Das Vorhandensein der Vorsprünge und Vertiefungen an der Vorderkante der Platte, insbesondere die Konfiguration der Vorsprünge ähnliche Konfiguration nahen Seite benachbarten Löchern (Fig. 2) sieht den gleichen Weg der Wärmeübertragung von einem beliebigen Punkt (B, A, C) an dem Ende des Vorsprungs zur Öffnungsfläche (D, E, P). In diesem Fall wird die erhöhte Wärmetauscheffizienz zwischen den Wärmeträger.

Somit Merkmale der beanspruchten Erfindung, nämlich das Vorhandensein der Vorsprünge, Vertiefungen gekrümmte Blätter unter einer anderen Form verwirbelt, erweitern den Bereich dieser Wärmetauscher, die eine höhere thermische Eigenschaften Leistung haben als die Konstruktion des Prototyps.

FORDERUNGEN

1. Platten- und Rohrwärmetauscher mit einem Paket von miteinander verbundenen Platten umfasst, die jeweils mit Reihen von Öffnungen mit einem Flansch an dem Umfang des Lochs zu der benachbarten Platte gehör vorgesehen ist inneren Rippenkanäle die Einlass- und Auslassanschlüsse Abdeckung zu bilden, daß an der Kante otbortovok gekennzeichnet ihr Umfang ist in einem Winkel größer als der spitze Winkel zwischen der Erzeugenden des inneren Rinnenschenkels und der Längsachse, in Form von Blütenblättern gebogen und bildet eine gerippte Innenkanal.

2. Wärmetauscher nach Anspruch 1, dadurch gekennzeichnet, dass die gekrümmte Oberfläche der Blütenblätter planar in dem inneren Kanal.

3. Wärmetauscher nach Anspruch 1, dadurch gekennzeichnet, daß die gekrümmte Oberfläche ovalen Ausbuchtungen in den Innenkanal erfolgt.

4. Wärmetauscher nach Anspruch 1, dadurch gekennzeichnet, dass die Oberfläche gekrümmt Blätter durch spiralförmig ausgebildet ist oder gegen den alternierend entlang der Längsachse des inneren Durchgangs.

5. Wärmetauscher nach den Ansprüchen 1 bis 4, dadurch gekennzeichnet, dass die Vorderkante der Platte als eine polygonale Linie mit Vertiefungen zwischen den Vorsprüngen und den Löchern mit einer Konfiguration ähnlich zu der stromaufwärtigen Seite benachbarten Öffnungen gebildet ist.
