Erfindung
Russische Föderation Patent RU2162990

INDEPENDENT HEIZUNG für den Bau von individuellen Gebrauch

INDEPENDENT HEIZUNG für den Bau von individuellen Gebrauch

Name des Erfinders: Stanislav Viktorovich Tsivinskii
Der Name des Patentinhabers: Tsivinskii Stanislav Viktorovich
Korrespondenzanschrift: 109542, Moskau, Rjasan Avenue, D.82, Block 2, kv.15, Tsivinskaya SV
Startdatum des Patents: 2000.07.06

Das Gerät ist für den Einsatz als Gebäudeheizung für die individuelle Nutzung (Hütte) und Heizgeräte für verschiedene Zwecke bestimmt sind. Autonome Heizungssystem umfasst einen geschlossenen Hydraulikkreislauf mit einem Gassack, einer Pumpe mit einer Wärmequelle verbunden, wie beispielsweise hydrodynamischen Kavitation durch die Abgabeöffnung zu der Flüssigkeitsdurchflussregler, und Wärmetauscher. In dieser Wärmequelle wie einem verschlossenen Behälter durchgeführt wird, der obere Teil des Hydraulikkreislaufs und über einem flüssigkeitsgefüllten drei Viertel ihrer Höhe am oberen besagten Gaspolster zu bilden. Cavitation Gerät in Form von mindestens einer Strahldüse und einem beschaufelten Turbinenrad in einem Flüssigkeitsbehälter eingetaucht. Die Düse ist mit dem Steuerfluidstrom verbunden ist, der Flügelturbine und ist gegenüber der Düse angeordnet und ist mit dem Energieverbraucher verbunden ist. Dieses Heizsystem Design ermöglicht eine kosteneffiziente Beheizung des Gebäudes und der Erwärmungsprozess kann ohne den Einsatz von nicht-erneuerbaren Energiequellen verbunden sind, nicht auf die zentrale Netz realisiert werden.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft das Gebiet der Energietechnik und kann in Heizungsanlagen und Heizungsvorrichtungen in verschiedenen Anwendungen verwendet werden.

Eine Vorrichtung zum Erwärmen von Flüssigkeiten, mit einer Wärmequellenfluid-Beschleuniger umfasst, Wärmetauscher, die Pumpe elektrisch mit der Wärmequelle über die Druckleitung, und einen Regler auf dem Rohr angebracht, um den Wärmetauscher Wärmequelle anschließen. Die Zusammensetzung des Wärmeerzeugers umfasst mindestens einen zusätzlichen flüssigen Beschleunigers räumlichen Verteilungssystem, in denen parallele Kanäle eingestellt sind Beschleunigern Flüssigkeit hergestellt mit Grad der Verringerung des Strömungsquerschnitt ändert, und Flachgitter für Verteilungssystem montiert stromabwärts des Fluids. Der innere Hohlraum des Wärmeerzeugers an das Netz kommuniziert mit dem Ausdehnungsgefäß (siehe. Patent der Russischen Föderation N 2132025 C1, IPC 7 F 24 D 15/02, 1999.06.20).

Diese Vorrichtung ermöglicht eine Temperaturerhöhung aufgrund der Optik in dem System Heizungs Kavitationsprozess, hat jedoch eine komplizierte Struktur und erfordert eine konstante Versorgung mit elektrischer Energie von einer zentralen Kraft.

Das nächste Analogon der beanspruchten Erfindung ist ein Verfahren zur Wärme in einer Flüssigkeit und eine Vorrichtung für dessen Durchführung, eine Pumpe mit einem Elektromotor, der Hydraulikkreislauf, der aufeinanderfolgend mit einer Vorrichtung versehen Expansionsbehälter mit einem Kolben montiert, um es zu bewegen, die Ladebuchse und Kavitator Zentrifugal-Typ (beispielsweise Mehrkanal-Zentrifugalzerstäuber). Nach Kavitator Hydraulikkreis in einem Wärmetauscher montiert Wärme an den Verbraucher zu übertragen. Der Hydraulikkreis ist mit einer Drosselklappe und, Temperatur- und Drucksensoren vorgesehen. Ausdehnungsgefäß, enthält wiederum ein Ablassventil (siehe. Patent der Russischen Föderation N 2061195 C1, IPC 7 F 24 J 3/00, 1996.05.27).

In einem geschlossenen Kreislauf mit den flüssigen Gaseinschlüssen können nur dann, wenn das Schaltungsvolumen frei von Flüssigkeit gebildet werden. Zunahme der gesamten Flüssigkeit und Gaseinschlüssen Geschwindigkeitsvariation Gradient wird durch die Bereitstellung einer Wirbelströmung von Flüssigkeit durchgeführt wird. In diesem Fall werden die Blasen hauptsächlich in der Flüssigkeitssäule gebildet wird, welche die Sicherheit des Hydraulikkreises der Wände gewährleistet, und verbessert so die Zuverlässigkeit und erhöht die Haltbarkeit. Diese Erfindung ermöglicht die Wärmeableitung Prozess durch selbstschwing Kavitation Modus zu erreichen. Um jedoch zu erreichen, eine optimale Steuerung des Prozesses schwierig ist, und, wie die Klägerin darauf hingewiesen, für die erfolgreiche Umsetzung der erforderlichen Computer-Hilfe und eine konstante Versorgung mit Strom aus zentralen Stromversorgung erforderlich.

INDEPENDENT HEIZUNG für den Bau von individuellen Gebrauch

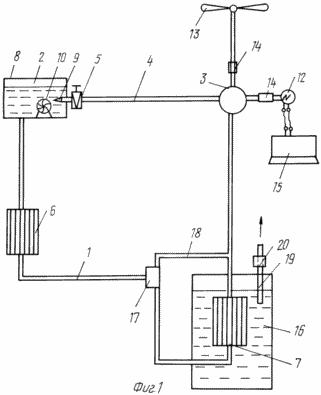

Die vorliegende Erfindung wird durch Zeichnungen veranschaulicht, wobei Fig. 1 ist eine perspektivische Ansicht des unabhängigen Heizungsanlage, und Fig. 2 - eine Draufsicht auf die Kavitationsvorrichtung.

Unabhängiges Heizungssystem mit einem geschlossenen Hydraulikkreis 1 mit einem Gaskissen 2, eine Pumpe 3, die mit der Wärmequelle hydrodynamischen Kavitation Typ durch Abgabedüse 4 mit dem Regler 5 der Fluidströmung umfasst, und Wärmetauscher 6 und 7, wobei die Wärmequelle als ein abgedichteter Behälter hergestellt ist 8, in der obere Teil des Hydraulikkreises 1 und über der Flüssigkeit gefüllt drei Viertel seiner Höhe dem Gaspolster 2 in dem oberen Teil zu bilden. Darüber hinaus ist die Kavitation Einrichtung in Form von mindestens einer Strahldüse 9 und einem beschaufelten Turbinenrad 10, eingetaucht in einem Flüssigkeitstank 8 wird die Düse 9 mit der Steuerung 5 verbunden, der Flüssigkeitsströmungsrate und einem Schaufel Turbinenrads 10 gegenüber der Düse 9 und der mit dem Verbraucher angeordnet ist 11. als die Leistung der Pumpe 3 kann ein Antriebsmotor 12 und / oder der Windturbine 13 und / oder Dieselkraftstoff werden mit der Pumpe 3 über die Kupplung 14. der Antriebsmotor 12 der Pumpe 3 verbunden (Fig. 1, nicht gezeigt) kann als ein ausgebildet werden reversible elektrische Maschine, mit der Batterie 15 verbunden.

Zuletzt in Fluidstrom-Wärmetauscher 7 kann im Keller oder auf der Außenseite befindet sich in der Wanne 16 mit Grundwasser gesetzt werden. Also vor dem Wärmetauscher 7 über eine weitere Leitung 18 zu einer Pumpe 3 das Umgehungsventil 17 zum Zuführen des Arbeitsfluids des Wärmetauschers vorbei montiert werden 7. Die Wanne 16 mit einer Leitung kann zum Sammeln des Grundwassers durch den Filter 20, 19 vorgesehen werden, und verwendete sie zur Pumpe Hebe kann verwendet werden, beispielsweise dem Benutzer 11. Außerdem Tank 8 mit einem Temperatursensor versehen ist, einem Füllnippel, wasser Dosierventil und einem Ablaufrohr (Fig. 1, nicht gezeigt).

HEIZSYSTEM Betrieb ist wie folgt

Closed-Loop-1 durch die Fülldüse Tank 8 gefüllt mit Flüssigkeit, wie Wasser, zu arbeiten. Band 8, das sich im oberen Teil der Schaltung 1 ist mit Flüssigkeit über drei Viertel seiner Höhe gefüllt. Wenn diese Strahldüse Schaufel 9 und dem Turbinenrad 10 muss 8 8 und der Oberseite des Behälters unter Wasser Niveaugefäß eingetaucht werden soll, Gaspolsters 2, die für die Sättigung des Wassers mit Luftstrom und die Bereitstellung von Kavitation gebildet werden.

Wenn der Betrieb der Pumpe 3 in das Wasser beginnt in einem geschlossenen Kreislauf 1, der Controller 5 über den Flüssigkeitsströmungs Kavitation Suchprozeß in dem Behälter 8, dessen Intensität zu zirkulieren, wird durch den Sensor Temperaturanzeige beurteilt. Um die Heizkapazität des Systems zu erhöhen mehrere Sprühdüsen 9 haben können und sich gegenüber ihnen beschaufelten Turbinenrad 10 montiert auf einem PTO jeweils Laufradschaufeln relativ zueinander verschieben, während der PTO zum Verbraucher 11 verbunden ist, für die Generator verwendet werden kann, eine Pumpe oder einen anderen Mechanismus, der den Antrieb erfordert.

Die Wärme über Wärmetauscher 6 und 7 kann das Gebäude zum Heizen und zum Erwärmen des Grundwassers in der 16 gut verwendet werden, die durch zum Beispiel eine Pumpe (Verbraucher Energie 11), Rohr 19 und 20 filtern zum Einkaufen verwendet werden muss. Wenn er nicht in dem Wasser aus der Wanne 16 über die Bypassleitung 17 und dem Wasserhahn 18 erreicht werden kann Wasserstrom zirkuliert durch den Wärmetauscher 7 vorbei.

Pumpaktor 3 wird mehr in Richtung der Nutzung von Windenergie ausgerichtet, die durch eine Windturbine (Windmühle 13) über Koppler führen kann 14 direkt Pumpe 3 und die reversible elektrische Maschine 12, in diesem Fall als Generator arbeitet und die Batterie speisen 15 Energie, die das gleiche elektrische Maschine 12 arbeitet im Motorbetrieb und die sich ergebende Pumpe 3 in der Abwesenheit von Wind verwendet werden kann. Jedoch kann die Pumpe 3 in Notfällen von Diesel- und von einer zentralen Stromversorgung betrieben werden.

FORDERUNGEN

1. Unabhängiges Heizungssystem einen geschlossenen Hydraulikkreislauf mit einem Gassack, einer Pumpe mit einer Wärmequelle verbunden, durch hydrodynamische Kavitation Flüssigkristall Abgabedüse mit einem Durchflussregler und Wärmetauscher, wobei der Wärmeerzeuger als verschlossenen Behälter hergestellt ist, die Oberseite des Hydraulikkreises und gefülltem Fluid über drei Viertel seiner Höhe zur Bildung des Gaspolsters im oberen Teil, die Kavitation Einrichtung in Form von mindestens einer Strahldüse und einem beschaufelten Turbinenrad in dem Tank Flüssigkeit eingetaucht ist, wird die Düse mit der Steuerfluidstrom verbunden ist, und ein Schaufelturbine Rad ist gegenüber der Düse angeordnet und ist mit dem Energieverbraucher verbunden ist.

2. Heizsystem nach Anspruch 1, dadurch gekennzeichnet, da der Antriebsmotor der Pumpe und / oder die Windenergieanlage und / oder Dieselmotor, über Kupplungen mit einer Pumpe verbunden.

3. Heizsystem nach Anspruch 2, wobei der Pumpenantriebsmotor als reversible elektrische Maschine ausgebildet ist und mit der Batterie verbunden.

4. Die Heizungsanlage nach Anspruch 1 oder 2 oder 3, dass der letzte Wärmetauscher in Fluidfluss aus dem Bohrloch dadurch gekennzeichnet ist, im Grundwasser platziert im Keller oder auf der Außenseite.
