Erfindung
Russische Föderation Patent RU2174654

Heizungsanlagen mit Zwangsumlauf des Kühlmittels

Heizungsanlagen mit Zwangsumlauf des Kühlmittels

Name des Erfinders: Serdjukow Alexei; Serdjukow Gorki
Der Name des Patentinhabers: Serdjukow Alexei; Serdjukow Gorki
Korrespondenzanschrift: 355042, Stavropol, st. 50 Jahre der Komsomol, 71, Gebäude 1, kv.115, DA Ushakova
Startdatum des Patents: 2000.02.09

Die Erfindung betrifft eine Wasserheizungsanlage mit erzwungener Zirkulation von Kühlmittel in dem autonomen Heizung und Warmwasser und verwendet werden kann, um das Innenvolumen des Gebäudes zu erwärmen. Heizungsanlage umfasst, die mit Vor- und Rücklauf der Heizungsanlage Umwälzpumpe, automatische Thermostat-Dreiwegeventil Kessel verbunden ist, bestehend aus einem zylindrischen Körper mit drei Düsen und innerhalb des Gehäuses montiert Thermostat mit Hilfe der Hülse, einem abnehmbaren Deckel und Dichtung, und die Düsen in den zylindrischen Teilen montiert in unterschiedlichen Höhen Gehäuse und Düsenbypass - der Boden des Gehäuses und auf der Rücklaufleitung der Heizungsanlage verbunden ist, und das Rohr in dem Boden des zylindrischen Körpers angebracht ist, mit einer Düse verbunden ist an der Oberseite angebracht ist, mit dem Vor- und Rücklauf der Heizungsanlage durch Thermostat. Das technische Ergebnis ist das Design zu vereinfachen und die Kosten für die Hitze reduzieren.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft eine Wasserheizungsanlage mit erzwungener Zirkulation von Kühlmittel in dem autonomen Heizung und Warmwasser und verwendet werden kann , um das Innenvolumen des Gebäudes zu erwärmen.

Bekannte gefeuert Stahlkessel, bestehend aus einem Gehäuse mit einer Firebox versehen mit Doppelwänden, Boden und Deckel mit Isolierung, ein Wasservolumen, ausgestattet mit einem Anschluss für Wasserzulauf und Probenahmeventil, Rohranschluss mit einem Schornstein bildet einen Rahmen für die Befestigung der Gasbrenngerät und Wasserkocher, in dem Ofen installiert ist , mit Düsen Hilfs Anschluss an das Heizsystem versehen Warmwasserbereiter und ist auf Konsolen befestigt ist , ist die Wasserheizung in Form von Abschnitten, die durch ihre entgegengesetzten Enden aneinander befestigt, und Transitions Düsen in zwei 2-3 o mit ihren Wärmeaustauschflächen mit Neigungen von Winkeln platziert Seite. Der Warmwasserbereiter ist in Form von Abschnitten, zusammengehalten von ihren entgegengesetzten Enden durch Übergangsstücke einen Raum zwischen den Wärmeaustauschflächen von Abschnitten und voneinander an gegenüberliegenden Wänden des Gehäuses versetzt zu bilden ein Gas bewegt sich über Abschnitte mit entgegengesetzter Richtung ändern zu bilden (siehe. Das US-Patent. RF N 2113660, cl. F 24 H 1/00).

Der Nachteil dieses Heizkessels ist die Komplexität des Entwurfs, die geringe Effizienz des Systems, die hohen Kosten für thermische Energie.

Bekannte Feuerrohrdampfkessel einen Ofen mit einer Brennereinrichtung, befindet sich am unteren Rand des Kessels, vertikalen Balken Flammrohre positioniert innerhalb des äußeren Rohr, Rohr vorwärts und rückwärts Wasserausgleichsbehälter (siehe Haushaltskessel Feuerrohrkessel von MMP mit -. 1.0 / 8 MMP - 0.7 / 8, AGV -120, die Moskauer Maschinenbauwerk, 1995).

Der Nachteil dieser Kessel ist die hohe Kosten für die Produktion von Wärmeenergie, die Verwendung von elektrischen Pumpen der Kessel und Heizsystem dient.

Der nächste in der technischen Wesen und von den Autoren als Prototyp angenommen ist ein Heizsystem, bestehend aus einem Heißwasserkessel mit Vor- und Rücklauf des Heizsystems, Kessel mit einer Drosselklappe, Sicherheitsventil, Thermostat (siehe. Avenue Firma OSBY OPEX Schweden, 1998) Umwälzpumpe.

Der Nachteil dieses Systems ist die Komplexität der Heizstruktur ein hoher Heizwert.

Das Ziel der vorliegenden Erfindung ist es zum Zeitpunkt der Einführung und Verbindung mit dem Heizungssystem, konstruktive Vereinfachung, Verringerung der Kosten von Wärmeenergie eine thermische Regelung des Heizkessels zu sorgen.

Diese Aufgabe wird dadurch gelöst, dass das Heizsystem eine erzwungene Zirkulation von Kühlmittel, einen Kessel umfasst, Vor- und Rücklauf der Heizungsanlage, wird die Zirkulationspumpe zusätzlich automatische Thermostat-Dreiwegeventil eingebaut, bestehend aus einem zylindrischen Körper mit drei Düsen und innerhalb des Gehäuses montiert Thermostat mit einem Zapfen eine abnehmbare Abdeckung und Dichtungen, werden die beiden Rohre in der zylindrischen Gehäuseteile in unterschiedlichen Höhen angebracht, und die dritte - Bypass - der Boden des Gehäuses und auf der Rücklaufleitung der Heizungsanlage verbunden ist, und das Rohr in dem Boden des zylindrischen Körpers angebracht ist, mit dem Zweigrohr verbunden ist, an der Spitze installiert ist, und mit Zu- und Rücklaufleitungen des Heizungssystems mit Hilfe eines Thermostats.

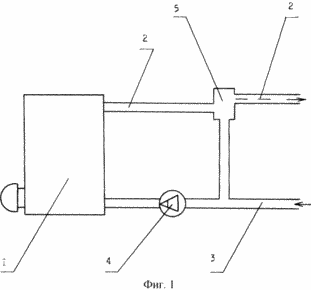

Fig. 1 ist eine allgemeine Ansicht des Heizungssystems mit erzwungener Zirkulation des Kühlmittels.

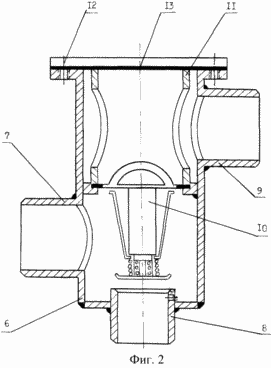

Fig. 2 ist eine automatische Thermostatdreiwegeventil, geschnitten gegeben.

Heizung mit Zwangsumlauf des Kühlmittels umfasst Kessel 1 mit einer Versorgungs 2 verbunden ist, und der Rückseite 3 Zeilen Heizanlage, die Umwälzpumpe 4, die automatische Thermostat-Dreiwegeventil 5 aus einem zylindrischen Körper 6 mit drei Düsen 7, 8, 9, und im Inneren des Gehäuses 6 festgelegt ist der Thermostat 10 über die Hülse 11, die Öffnungsabdeckung 12 und 13 Dichtung, die Rohre 7 und 9 sind in dem zylindrischen Gehäuseteilen 6 in unterschiedlichen Höhen angebracht sind, und die Düse 8 - Bypass - der Boden des Gehäuses 6 und ist an der Rückseite 3 line Heizungsanlage verbunden ist, diese Düse 7 an der Unterseite des zylindrischen Körpers angebracht ist, 6 mit der Düse verbunden 9 an der Oberseite angebracht ist, und zwei Zuleitungen 3 und zurück durch das Heizsystem des Thermostaten 10.

Heizungsanlage mit Zwangsumlauf des Kühlmittels arbeitet wie folgt.

Wenn Sie die Heizung läuft der Kessel 1 aktiviert, wird nach Kessel Heizung 1 über 60 o C schaltet die Umwälzpumpe 4. Während der Inbetriebnahme des Kessels Thermostat 1 10 über die Hülse 11 angebracht ist , eine abnehmbare Abdeckung 12 und Dichtung 13 nicht in Betrieb ist, kaltes Wasser durch das Rohr 9 in das Heizungssystem geschlossen. Alle Wasserzirkulationspumpe 4 ist über die Bypassleitung 8 in der entgegengesetzten Leitung 3 zugeführt, das Heizungssystem zu umgehen. Da das Aufwärmen des Heizkessels 1 bei 80 C o erreicht (Startbetrieb Temperatur des Thermostats Einstellung 10), ein Teil des heißen Wassers beginnt , in das Heizungssystem 2 über die Düse durch Zuleitung fließen 9 an der Oberseite des zylindrischen Gehäuses 6 montiert ist , und ein Teil geht in die entgegengesetzte 3 zu fließen durch die Rohrleitung 8, während die gewünschte Temperatur des Wassers Aufrechterhaltung des Kessels 1. in der vollständigen Erwärmung des Heizungssystems eintritt, 10 der Thermostat schließt die Düsen 7 und 8 tritt vollständig die Warmwasserheizung.

Die vorliegende Erfindung im Vergleich mit dem Prototyp und anderen bekannten technischen Lösungen haben die folgenden Vorteile:

- Bietet Wärme Kesselbetrieb während der Inbetriebnahme und den Anschluss an das Heizsystem;

- Vereinfachung der Struktur;

- Verbilligung der Kosten für die Wärmeenergie;

Verbessern Sie die Sicherheit der Kraftstoffverbrennung -;

- Verbesserung um 15-20% Kesselwirkungsgrad;

- Verbesserung der Umweltökologie.

FORDERUNGEN

Heizung mit Zwangsumlauf des Kühlmittels, bestehend aus einem Kessel, Vorlauf- und Rücklaufleitung des Pumpen Heizsystems Zirkulation, dadurch gekennzeichnet, dass sie ferner mit einem automatischen thermostatischen Dreiwegeventil vorgesehen ist, bestehend aus einem zylindrischen Körper mit drei Düsen und innerhalb des Gehäuses montiert Thermostat mit einem Zapfen lösbar Abdeckungen und Pads und zwei in den zylindrischen Gehäuseteile in unterschiedlichen Höhen montiert Rohre und die dritte - Bypass - der Boden des Gehäuses und auf der Rücklaufleitung des Heizungssystems, und das Rohr in dem Boden des zylindrischen Körpers angebracht verbunden ist, mit dem Rohr verbunden montiert in der obere Teil, und die Zu- und Rücklaufleitungen des Heizungssystems mit Hilfe eines Thermostats.
