Erfindung
Russische Föderation Patent RU2215244

INDEPENDENT Life Support System (HOAs)

INDEPENDENT Life Support System (HOAs)

Name des Erfinders:. Antonov EG; Baklunov Uhr. Britvin LN. Britvin E.N. Shchepochkina AV
Der Name des Patentinhabers: Gesellschaft mit beschränkter Haftung "Scientific and Production Company" TGM "
Korrespondenzanschrift: 111673, Moskau, p / № 60, OOO "NPF" TGM "
Startdatum des Patents: 2002.07.30

Autonome Lebenserhaltungssystem ist in Heizungsanlagen, Wasserversorgung, Elektrizität verwendet. Das System umfasst eine Quelle freier Energie, diese Energiewandler in elektrische Energie, um die Energie zu dem Akkumulator kommuniziert und der Batterie-Energieumwandlungsvorrichtung in thermischen und elektrischen Energiezufuhr zu den zu wartenden Objekte. Energie-Batterie wird in Form von zwei thermischen Batterien hergestellt - eine Niedertemperatur-Flüssigkeit, die zweite - eine Hochtemperatur-Festkörper, und die erste Batterie ist in Fluidverbindung mit den Heiz- und Warmwasserversorgung von Gebäuden, die zweite - gehören eine Heizung und einen Kühlschrank Wärmekraftmaschine einen elektrischen Generator antreibt, zumindest mit dem System gemeldet Bau von Kraft. Das technische Ergebnis ist die Umsetzung umweltverträglicher Land autonome Objekte Technologie mit niedrigen Betriebskosten der Energieversorgung zu ermöglichen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf in sich geschlossene Lebenserhaltungssysteme von Land, meist autonome Objekte - Wohngebäuden, Industrie- und öffentliche Gebäude, die einzelnen autonomen Gemeinschaften, Siedlungen.

Die vorgeschlagenen HOAs entwickelt Wärme, Warmwasser und Strom mit stabilisierter Frequenz und Spannung der oben genannten Aufgaben zu bieten in erster Linie durch den Einsatz von leicht zugänglichen und weit Quelle freier Energie verwendet - Windkraft und Sonneneinstrahlung.

Für HOAs Wirbelkraftwerke mit Windenergie-Umwandlungsvorrichtungen bekannt sind, können in der elektrischen Energie in elektrischen Batterien mit Geräten zugeordnet gespeichert werden, die in mit Parametern stabilisierte elektrische Energie umwandeln, die weiter kann natürlich verwendet werden, für Strom und Wärme an Gebäuden und anderen Objekte - analog (1).

Der Vorteil einer solchen Windenergieanlagen - auftretenden Operates am häufigsten niedrigen Windgeschwindigkeiten von 4-8 m / s, während die Blatt-Windkraftanlagen nur selten wirksam sind ein Ort, Windgeschwindigkeiten von 10 bis 20 m / s zu haben. Bei Geschwindigkeiten unterhalb der festgelegten Grenzen elektropreobrazovaniya Probleme und die Nutzung von Strom in Energie erzeugt geeignet für die Verwendung durch die Verbraucher, die die Möglichkeit der vollen Nutzung der Windenergie und der Nutzung dieser Anlagen zur Energie HOAs reduziert.

mit Parameter bekannt und autonomen Lebenserhaltungssystem für autonome Objekte wie HOAs Raumstation "Mir", die die Solarzellen enthält, und die sich ergebende Leistungsumwandlungsvorrichtung in Strom mit den Parametern ausreichend zum Laden berichteten wiederum zu den Vorrichtungen wandeln elektrische Energie in der elektrischen Energie akkumulierte Ausrüstung, die für den Betrieb der Stand-alone-Anlage und seine Heizung und Warmwasserversorgung - der Prototyp (2).

Gemeinsame analoge und Nachteile des Prototyps sind: die Notwendigkeit, dass alle Geschenke erzeugten Energiequellen in elektrische Energie umgewandelt mit Parametern geeignet für elektrische Akkumulatoren Ladevolumen (Kapazität), von denen, wie eine hohe Uneinheitlichkeit der Energieversorgung oder verlangen hohe Zuverlässigkeit der Stromversorgung wird praktisch nicht akzeptiert wird; die Notwendigkeit für eine nachfolgende Umwandlung der akkumulierten elektrischen Energie in Wärmeenergie, die beim Erhitzen und Warmwasser geht; die Notwendigkeit, einen großen Teil der Energie in den elektrischen Akkumulatoren in elektrische Energie mit einer Frequenz von beispielsweise 50 Hz und Spannung 220/380 V Dreiphasen-Stromversorgung oder die Niederlassung und die Serienproduktion des neuen komplexen elektrischen Ausrüstung für die Heizung, Kochen und zur Erleichterung der Hausarbeit, elektrische Pumpen, Ventilatoren gespeichert zu transformieren, elektrische Aufzüge usw. auf DC läuft 12 V oder 24 V; die Notwendigkeit einer regelmäßigen Wartung von elektrischen Akkumulatoren; die Notwendigkeit, sicherzustellen, umweltverträglichen Betrieb und die regelmäßige Erneuerung von elektrischen Akkumulatoren, beispielsweise einmal in 2-3 Jahren, durch Recycling gefolgt, die eine ernsthafte technische, ökologische und wirtschaftliche Problem vor allem, wenn HOAs zu schaffen, eine Menge Leute zu bleiben. Diese Mängel zeigen sich vor allem, wenn HOAs für bestehende landgestützten Einrichtungen wie Hochhäuser zu schaffen, Wohngebiete, Dörfer, usw., für die die erforderliche Menge an elektrischen Akkumulatoren und die Notwendigkeit einer vollständigen Austausch aller elektrischen Geräte (im Falle von zu konstanten Spannungsschalt) praktisch Marken unmöglich, umweltschonende, zuverlässige und kosteneffiziente Betrieb HOAs zu schaffen.

Der Zweck dieses Vorschlags - die Schaffung von HOAs, die diese Mängel und dadurch sicherzustellen, die Machbarkeit der Umsetzung der Landumwelt autonome Objekte Technologie mit niedrigen Betriebskosten für Energie und alle, die für den Unterhalt des Energieverbrauchs und einer beliebig hohen unter realen Bedingungen der ungleichen Energieaufnahme Aufenthalte von Windenergieanlagen zu beseitigen erlaubt und Sonnenkollektoren.

Diese Aufgabe wird durch die Tatsache erreicht, dass die Batterielebenserhaltungssystem, umfassend mindestens eine Quelle von freien Energiewandler dieser Energie in elektrische Energie, die Kommunikation mit dem Energiespeicher und Batterieenergieumwandlungsvorrichtung in thermischen und elektrischen Energiezufuhr zu den zu wartenden Objekte nach dem Vorschlag:

- Energiespeicher in Form von mindestens zwei thermischen Batterien - eine Niedertemperatur-Flüssigkeit, die zweite - eine Hochtemperatur-Festkörper, und die erste Batterie ist in Fluidverbindung mit den Heiz- und Warmwasserversorgung von Gebäuden, die zweite - auf eine Heizung umfassen und einen Kühlschrank Wärmekraftmaschine einen elektrischen Generator antreibt, berichtete über zumindest mit dem elektrischen System des Gebäudes;

- Niedertemperatur und Hochtemperatur-Wärmespeicher sind ausgestattet mit elektrischen Heizungen, Nachrichten aus dem Energiewandler unentgeltlichen Quelle;

- Kühlschrank Wärmekraftmaschine durch die Wärmespeichertanks mit der niedrigen Temperatur kommuniziert, beispielsweise er sich befindet, und die Heizung für Hochtemperatur-Wärmespeichertank in Kommunikation mit, beispielsweise eine Gas-Wärmeaustausch-Schaltung;

- Ein Hochtemperatur-Wärmespeicher in der Niedertemperaturspeicherbehälter angeordnet ist;

- Gratuitous Energiequelle zumindest in der Form eines Wirbelwindenergieanlage mit einem Energieerzeugungsenergiewandler hergestellt;

- Thermische Maschine wird auf dem Rankine-Zyklus arbeitet, wird seine Heizung als ein Dampferzeuger mit der Hochtemperatur-Speichertank durch die Zirkulationsschleife Gaskühlmittel in Verbindung steht ausgelegt, einen Kühlschrank als Dampfkondensator in Fluidverbindung mit dem Niedertemperaturpuffertank durch den Zirkulationsweg des flüssigen Kühlmittels oder durch dessen Eintauchen in das Kühlmittel kommuniziert ausgelegt ist Tieftemperaturspeichertank;

- Alle elektrische Antriebe unentgeltlichen Energiequellen mit einem gemeinsamen Verteiler verbunden, für die diese Energie an die Macht Tank hohe Priorität Speicher angepasst und die Gaskühlmittelkreislauf;

- Wärmekraftmaschine in Verbindung steht weiterhin operativ mit dem Pumpen und Gasgebläse Zirkulation des Kühlmittels in den Schaltungen HOAs;

- Heizungswärmekraftmaschine mit einem Backup-Brennstoff, wie beispielsweise Gasbrenner ausgestattet ist, einer Quelle für Wärmeenergie, Wärmekraftmaschine und Generator ausgestattet mit einer Vorrichtung zur Stabilisierung der Frequenz und der Spannung im Stromversorgungsnetz von Gebäuden und Hilfsantriebe HOAs angepasst seiner Verbindung mit der Backup-Stromversorgungssystem;

- Elektro-Wärmekraftmaschine mit einer Vorrichtung ausgestattet, um die Frequenz, Phase und Spannung der Reserve-Stromversorgungssystem aufgebaut ist, beispielsweise in Form eines zentralen Strom zu synchronisieren, zu übertragen, es überschüssige Elektrizität erzeugt;

- Durch den Niedertemperatur-Wärmequelle-Wärmezähler in Verbindung steht mit mindestens einem Heizungssysteme mit der Fähigkeit, sie als thermischer Energieüberschuss zu übertragen, und ihr Empfang zusätzlicher thermischer Energie;

- Ein Hochtemperatur-Wärmespeicher und Wärmekraftmaschine Generator konfiguriert Wärme und Strom eine externe Hochtemperatur-Wärmespeicher zu übertragen, befindet sich zum Beispiel auf mobilen Maschinen;

- Hohe Temperaturen und niedrige Temperaturen Wärmespeicher angeordnet, um Wärme von einer gesteuerten Hochtieftemperaturspeichertank direkt über einen zusätzlichen Wärmeaustauschschleife übertragen.

INDEPENDENT Life Support System (HOAs)

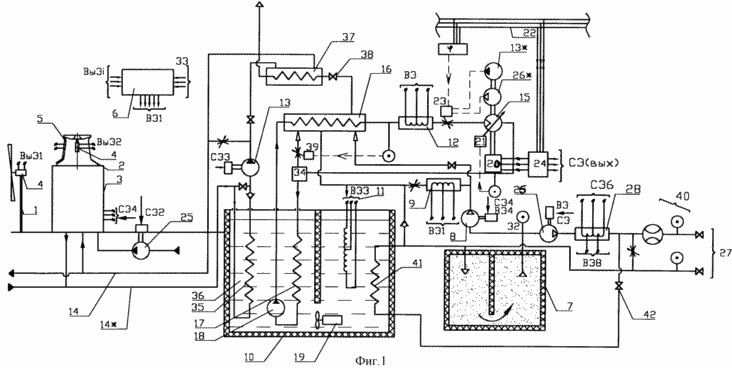

1 und 2 sind Beispiele für die HOAs in Form von Struktur- und Layoutprogramme, in denen angegeben: Vye-elektrische Leistung von den Wandlern unentgeltlichen Energiequellen, erneuerbare Energien, elektrische Stromrichter unentgeltlichen Quellen von Verbrauchern HOAs Wärme hoher und niedriger Temperatur Wärmespeicher, Solarzellen Lade -elektroenergiya stabilisiert mit Parametern wie 50 Hz, 380 V erzeugt HOAs Vorrichtungen aufgrund der Wärme der Hochtemperatur-Wärmespeicher.

INDEPENDENT Life Support System (HOAs)

HOAs vorgeschlagen von Windenergiequellen besteht, wie eine Klinge 1 (siehe Fig. 1) und / oder Wirbelwindturbinen 2, von denen die letztere rational Dächer haben. Wind 1 und 2 werden mit Windenergiewandler in elektrische Energie vorgesehen ist, wie beispielsweise elektrische Generatoren 4, die in diesem AZHS jeglicher Art (Gleich- und Wechselstrom beliebiger Frequenz und Spannung) sein kann. HOAs und können mit Solarzellen (Bohlen) 5, erzeugt Strom ausgestattet werden. Diese Energiequellen werden über die Schaltanlage angeschlossen 6, die in der Lage ist, mindestens einen elektrischen Akkumulatoren ein kleiner Tank enthalten, mindestens zwei thermische Batterien: Hochtemperatur-Festkörperwärmespeicher 7 (durch den Gas-Wärmetauscher-Kreislauf mit dem Gebläse 8 und eine elektrische Heizung 9 Gas) und Niedertemperatur erwärmen, um die Flüssigkeit (Wasser) der Batterie 10 (durch elektrische Heizvorrichtungen 11, beispielsweise Tenova Typ), sondern auch andere elektrische Verbraucher, erfordert nicht für ihren Betrieb von stabilen Energieversorgungsparameter, wie die elektrische Heizung 12. die Niedertemperatur-Wärmespeicher in Fluidverbindung mit der Heizung und Warmwassersystem um 3 Aufbau 14 Leitungen und 14 * sind mit dem Zirkulationspumpe 13 angeschlossen Lage ist, die Zirkulationsströmung einzustellen, beispielsweise bei einer Temperatur in der Rücklaufleitung 14 *.

Hochtemperatur-Wärmespeicher 7 steht in Verbindung mit einer Wärmekraftmaschine, wie beispielsweise Dampf, der auf einem Rankine-Zyklus-through Erhitzer Dampferzeuger 16 arbeitet, der Kühler-Kondensator 17 und Kondensat-Speisepumpe 18. Der Kondensator 17 des Wärmespeichertank in Verbindung mit der niedrigen Temperatur, beispielsweise durch Wärmeaustausch Schleife oder aufgrund seiner Platzierung in dem Vorratsbehälter zirkulierende mittels der Zirkulationspumpenkopfes 19. die thermische Maschine 15 bewirkt, daß der Drehstromgenerator 20 Wechselspannung und Frequenz stabilisiert ist (beispielsweise 50 Hz, 220/380) direkt in den Vorratsbehälter 10 mit Flüssigkeit gefüllt, beispielsweise Wasser. Frequenzstabilisierung in dieser Ausführungsform implementiert, indem die Drehzahl der Welle der Maschine Stell 15, beispielsweise der Regler cutoff Paar 21. Wenn erforderlich, kann die Synchronisationsgenerator 20 in Phase mit der angeschlossenen externen Stromversorgung 22 ist eine Feineinstellung der Umdrehungen der Maschine 15 (beispielsweise das Volumen der Dampfmaschine) über eine Drossel die Generatorsteuerung 23 elektrische Schalttafel 20 bis 24 in Verbindung mit dem Stromversorgungssystem von Gebäuden 3 und mit der Motorpumpen 13, 18, 19, 25, Gebläse 8, 26, und andere Verbraucher. Die Pumpe 25 liefert Wasserleitungen von Gebäuden 3 und Warmwasseranlagen. 26 Gebläse zirkuliert das heiße Gas durch den Wärmespeicher 7 für die Versorgung der externen Kunden, beispielsweise Vorratsbehälter mobilen Maschine (nicht gezeigt), die periodisch Wärme Aufladen verbunden sind mit den Anschlüssen 27 durch eine zusätzliche elektrische Heizvorrichtung 28, die in einem Gelenk auf die erforderlichen gelieferten Stabilisierung und Erhöhung der Temperatur des Gases bereitstellt, wenn Laden sie mit Wärmekreislauf. Strom Heizung 28 kann ein stabilisiertes Netzteil (Eingang SE) sein und direkt von der 6 (VE-Eingänge) Verteilungsvorrichtung. 26 Gebläse und kann zum Laden des Wärmespeichers 7 verwendet werden, wenn Strom an den elektrischen Heizer 28 der Schaltanlage 6 oder Injektion von Wärme in den Wärmespeicher 7 von einer externen Hochtemperaturbatterie, beispielsweise zugeführt wird, der Typ der mobilen wenn es mit den Anschlüssen 27. Das Gebläse 8 in seiner Durchsetzung der verbunden ist 6 Geräte (VEs Eingänge) oder Verteiler 24 (Eingänge SE) verwendet wird, um die Batterie 7 und / oder die Zufuhr von Wärme Dampferzeuger 16 (Einstellung einstellbare Widerstände in der Schaltung - siehe Zeichnung.) zu berechnen.

Dampfmaschine die Welle 15 weiter operativ mit den Wasserzirkulationspumpen und Gasgebläse, darunter 13, 14, 18, 19, 8, 24 zur Verbesserung der Zuverlässigkeit und Effizienz HOAs verbunden werden kann.

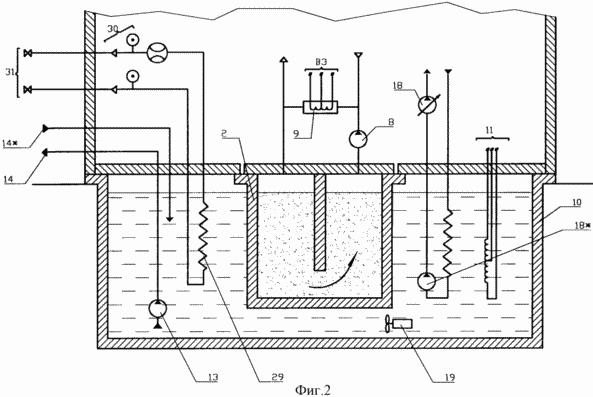

Strukturell kann die Hochtemperaturbatterie 7 innerhalb des Niedrigtemperatur-Wärmespeicher 10 angeordnet werden, siehe Fig.. 2 oder unmittelbar neben ihm, die den Wärmeverlust verringert, Energie-Batterie Gewicht und Größe Eigenschaften zu verbessern.

In der Ausführungsform der Fig. 2 die Pumpe 8 ist einstellbar und die zusätzliche Kondensatpumpe 8 * ist an seinem Eingang. Die Pumpe 13 ist und Tauch konfiguriert. Das Heizsystem der Gebäude 3 mit dem Inneren des Vorratsbehälters kombiniert wird, die zusätzlich einen Wärmetauscher 29 und der Wärmezähler 30 gesteuert Wärmeaustausch mit einem zusätzlichen externen Schaltung über 31 gidrorazemy bereitzustellen derartige Anordnung der einerseits Versorgungs Wärme in den Speichertank 10 von der externen Heizungsnetz ermöglicht, oder an diese zu geben, System von Abwärme, was sein Konto.

Wärmekraftmaschine 15 kann durch den Betrieb des Stirling-Zyklus oder einem anderen externen Heizzyklus, aber in allen Fällen ist es Heizelement befindet sich in dem Akkumulator 7 oder hydraulisch mit ihm der Wärmetauschkreislauf verbunden ausgeführt werden, und es ist mit einem Niedertemperaturkühl teploaakumulyatorom Gesamtwärmeaustauschschaltung 10 kombiniert, d.h. im Wesentlichen Kühlschrank und die Batterie 10 sind integral. Eine solche sorgt für eine Anordnung volle Ausnutzung der Wärmeenergie, um die Unvollkommenheit von 7 für die Beheizung von Gebäuden thermischen Zyklus Wärmekraftmaschine, da alle diese Verluste gehen in eine Niedertemperatur-Wärmespeicher 10 weiterhin als nützlich verwendet verloren wegen.

Powered HOAs wie folgt beschrieben.

Wenn Sie eine Windfahne und Wirbelwindturbine haben (Wirbelwindturbinengehäuse effizient decken die Solarpaneele, Platten und / oder teplopoglaschayuschim Solar-Beschichtungsstrahlen abdecken, um zusätzlichen Schub erzeugen, die Erhöhung vetropotokah Geschwindigkeit der Turbine zugeführt wird), um die optimale bzw. bei hohen und niedrigen Windgeschwindigkeiten, sondern auch Solarzellen erzeugen Strom an die Verteilervorrichtung 6 (Vye Eingänge) zugeführt wird, elektrische Heizungen übertragen - VE Ausgänge einen ersten Hochtemperatur-Wärmespeicher-Heizung auf eine vorbestimmte Temperatur, beispielsweise Temperaturfühler 32, Bereitstellen siehe Figur 1, angeschlossen ist. Informations-Eingabevorrichtung 33 und 6 für die Stromversorgung Startvorgang des Verbrennungsmotors 15. Ferner ist die Vorrichtung 6 verbindet ihre Leistungsausgänge RE der Tieftemperaturspeichertank 10. In diesem Fall wird für die Heizung, der Generator 20 durch die Maschine 15 angetrieben wird, bereits erzeugt Wechselstrom mit stabilisierten Parameter - Ausgänge / Eingänge SE, das ermöglicht die volle Stromversorgung elektrische Energieversorgung von ihren eigenen Bedürfnissen und 3 Gebäuden zu gewährleisten.

Die erzeugte Wärme in den Kondensator 17 und die Wärme geht zum Erwärmen des Vorratsbehälters 10. Wenn die Pumpe 13 und 25 durch Wärme Gebäuden vorgesehen ist und die Wasserversorgung heißem und kaltem Wasser.

In kritischen Situationen (verlängerte Abwesenheit von Wind und Sonne) Strom und Heizung von Gebäuden 3 durch die Verbrennung von Kraftstoff kann durch den Kondensator 17, beispielsweise gespeichert in Gaszylindern 34. In diesem Fall wird die Wärme erzeugt wird in dem Dampferzeuger 16 vorgesehen sein, 35 zu dem Wärmetauscher Heizsystem übertragen aufgrund ihrer Lage Schnitt eine Gesamtwärmeaustausch 36, das Batteriesystem 10. die Heizungswärme Gebäude 3 weiter in den zusätzlichen Wärmetauscher 37 aufgrund ausgeführt, um die Gase zu erwärmen verlassen des Dampferzeugers durch Gas brennt, wenn das Ventil 38 geöffnet wird, der Verbrennungsprozess durch den Regler 39 am Austritt der Dampftemperatur des Dampfgenerators gesteuert wird. Selbstverständlich kann in dem Heizsystem für borgen Temperatur und zusätzliche Kraftstoffheizeinrichtungen herkömmlicher Art verwendet werden (Zeilen 14 und 14 *). Es

Bei der Erstinbetriebnahme HOAs laufen Gebläsen 8 und eine Förderpumpe 18 kann aus elektrischen Akkumulatoren, beispielsweise als Teil der Vorrichtung 6 oder von einem externen elektrischen System 22, beispielsweise assoziiert mit Diesel Strom versorgt werden.

Externe Wärmesystem kann mit der Batterie 10 durch die Niedertemperatur-gidrorazemy 31, die Hochtemperatur-Batterie 7 über Hydraulik (Gas) -Anschlüsse 27 und der externen Stromsystem angeschlossen werden - durch die elektrische Schalttafel 24 gibt.

Durch diese Anschlüsse in kritischen Situationen durchgeführt und ein Umkehrprozess - von seiner externen Quellen Make-up HOAs Energie.

Diese HOAs an ihren Standorten (Luxation) sind durch Schlitze 27 Wärme zu liefern Ladehochwärmespeicher Spezialfahrzeuge ausgerüstet mit zum Beispiel mit Dampf betriebene Elektroantrieb Antriebsstrang mit Dampferzeuger, versorgt mit Wärme von hohen Temperaturen, führen wir auf dem mobilen Gerät Speicher und Reservebrennstoffwärmeerzeuger. Und montiert auf 27-Buchsen, 40 Wärmezähler ermöglicht es Ihnen, und berücksichtigt die Menge an Wärme temperiert Fahrzeug, um zu überwachen.

Für die Zwecke der kontrollierten Wärmeübertragung von dem Hochtemperatur-Wärmespeicher niedriger Temperatur, beispielsweise wenn es notwendig ist, die Heizleistung für die Heizung, Hochtemperatur-Wärmespeicher zusätzliche Wärmeaustauschkreislauf mit dem Wärmetauscher 41 (beispielsweise direkt 10 in dem Vorratsbehälter befindet) zu erhöhen, kann durch die Wärme von der Hochtemperaturspeichertank 7 durch das Gebläse 26 angeschlossen werden, und eine elektrische Heizung 28 mit der Möglichkeit, die Wärmeübertragung regulieren, wie beispielsweise ein einstellbares Ventil 42.

In der Regel sorgt für die vorgeschlagenen HOAs praktisch die Fläche seiner Versetzung von Wärme und Strom, einschließlich der Kosten für Energie im Verkehrsverbindung in HOAs Abdeckungsbereich mit der vollen ökologischen Sicherheit der Umwelt und der menschlichen Behausung Zonen in Gebieten, in denen die Macht dieser unentgeltlichen Quellen für menschliche Aktivitäten erforderlichen Umfang nicht überschreiten Energiekosten.

Da die Betriebskosten für den Bau, die Wartung und Reparatur von thermischen Batterien relativ klein sind im Vergleich zu den Kosten für den Bau und die Wartung der Wohnanlage können diese HOAs weithin verwendet werden. Es ist wichtig, dass die Einführung von HOAs die Kosten deutlich reduziert und für den Bau von Unterkünften, wie deutlich niedrigeren Kosten für die Installation von unterirdischen Versorgungsleitungen für verschiedene Zwecke und Liner Trunk Energie (Strom, Heizung).

Die effizienteste Nutzung der HOAs im Hohen Norden, sondern auch für eine autonome Lebenserhaltung, abgelegene Siedlungen, in denen traditionelle Kraftstoffabgabe schwierig oder mit hohen Kosten für den Fonds verbunden ist.

Gebrauchte Bücher

1. Serebryakov RA, Biryukov VV Whirlpool Windkraftanlage. // Luft- und Raumfahrt. Ser.XII, Samara, 2000, s.48-73.

2. Die technische Dokumentation zur Raumstation "Mir" - ein Prototyp.

FORDERUNGEN

1. Autonome Lebenserhaltungssystem (HOAs) Gebäude und andere Objekte, zumindest eine Quelle der freien Energie, wobei der Antrieb dieser Energie in elektrische Energie, die Kommunikation mit der Batterieleistung und Energieumwandlungsvorrichtung Batterie in thermischer und elektrischer Energie zu den Serviceeinrichtungen geliefert, dadurch gekennzeichnet, dass der Energiespeicher in Form von mindestens zwei thermischen Batterien - einer Niedertemperatur-Flüssigkeit, die zweite - eine Hochtemperatur-Festkörper, und die erste Batterie ist die zweite in Fluidverbindung mit den Heiz- und Warmwasserversorgung von Gebäuden, - eine Heizung und einen Kühlschrank Wärmekraftmaschine einen elektrischen Antrieb zu schließen mit zumindest Gebäude elektrischen System kommuniziert.

2. HOAs nach Anspruch 1, dadurch gekennzeichnet, dass die niedrige Temperatur und Hochtemperatur-Wärmespeicher mit elektrischen Heizgeräten ausgestattet sind, Nachrichten von der gratuitous Energiequelle Konverters.

3. HOAs nach einem der Ansprüche 1 und 2, dass der Kühlschrank für eine Wärmekraftmaschine in Verbindung mit dem Niedertemperaturwärmespeicher-Tank, beispielsweise dadurch gekennzeichnet, in der sie gehört, und dessen Heizung für Hochtemperatur-Wärmespeichertank in Kommunikation mit, beispielsweise ein Wärmeaustauschgaskreislauf.

4. HOAs nach einem der Ansprüche 1-3, dadurch gekennzeichnet, daß die Hochtemperatur-Wärmespeicher in der Niedertemperatur-Wärmespeicher angeordnet ist.

5. HOAs in einem der Ansprüche 1-4, dadurch gekennzeichnet, dass die gratuitous Energiequelle zumindest in der Form eines Wirbelwindenergieanlage mit einem Energieerzeugungsenergiewandler gemacht.

6. HOAs nach einem der Ansprüche 1-5, wobei die Wärmekraftmaschine durch den Betrieb des Rankine-Kreislauf durchgeführt wird, sie als Heizung des Dampferzeugers, der mit dem Speichertank durch die Hochtemperatur-Gas Heizmedium-Zirkulationskreislauf ausgebildet ist, wird ein Kühlschrank Kondensator als ein Paar von hydraulisch kommuniziert entworfen Speichertank mit einer niedrigen Temperatur durch die Zirkulation des Kühlflüssigkeitskreislauf oder aufgrund seiner Eintauchen in das Kühlmittel des Niedertemperatur-Wärmespeicher.

7. HOAs nach einem der Ansprüche 1-6, dass alle elektrischen Stromantrieb unentgeltlichen Stromquellen mit einem gemeinsamen Verteiler gekennzeichnet, für die diese Energie an die Macht mit hoher Priorität Speichertank angepasst, und die Zirkulation des Kühlgaskreislauf.

8. HOAs nach einem der Ansprüche 1-7, dadurch gekennzeichnet, daß die Wärmekraftmaschine weiterhin betriebsmäßig mit den Gasgebläse in Verbindung steht und die Pumpen in den Kühlmittelkreisschaltungen HOAs.

9. HOAs nach einem der Ansprüche 1-8, dadurch gekennzeichnet, daß der Erhitzer-Wärmekraftmaschine mit einem Kraftstoffvorrat vorgesehen, beispielsweise Wärmequelle-Gasbrenner, eine Wärmekraftmaschine und eine elektrische Vorrichtung mit der Stabilisierung der Frequenz und Spannung im Stromnetz von Gebäuden und Hilfsantriebe HOAs vorgesehen geführt mit der Fähigkeit, an den Backup-Stromversorgungssystem zu verbinden.

10. HOAs nach Anspruch 9, dadurch gekennzeichnet, dass die thermische elektrische Maschine mit einer Vorrichtung für die in einer zentralen Stromversorgung gebildet seiner Frequenz, Phase und Spannung von der Reserve-Stromversorgungssystem zu synchronisieren, zu übertragen, es überschüssige Elektrizität erzeugt.

11. HOAs nach einem der Ansprüche 1-9, dadurch gekennzeichnet, daß die Niedertemperatur-Wärmequelle durch die Wärmezähler mit dem zumindest einen Heizungssysteme mit der Fähigkeit, sie als thermischer Energieüberschuss zu übertragen kommuniziert wird, und ihr Eingang der zusätzlichen Wärmeenergie.

12. HOAs in einem der Ansprüche 1-11, dadurch gekennzeichnet, dass die Hochtemperatur-Wärmespeicher und der Motorgenerator Wärme konfiguriert Wärme und Strom einer externen Hochtemperaturwärmespeicher zu übertragen, befindet sich beispielsweise auf mobile Arbeitsmaschinen.

13. HOAs nach einem der Ansprüche 1-12, wobei die hohe Temperatur und Niedertemperatur-Wärmespeicher angeordnet Wärme aus einer kontrollierten hohen Tieftemperaturspeichertank durch einen zusätzlichen Wärmeaustauschschleife direkt zu übertragen.
