Russische Föderation Patent RU2216693

DEVICE BEFEUERUNGS Standby-Modus

DEVICE BEFEUERUNGS Standby-Modus

Name des Erfinders:. Denisov GA; Zuev BN. Popov AI. Ugadchikov AL. Fundator Y.
Der Name des Patentinhabers: Geschlossene Aktiengesellschaft "Wissenschaftliche und Produktionsfirma Stroyprogress-New Age"; Ltd. "Daten"
Korrespondenzanschrift: 113105, Moskau, Warschau sh, 17, S. 5, "NPF Stroyprogress-New Age".
Startdatum des Patents: 2001.11.21

Die Erfindung betrifft Wärmeerzeuger und Heizungssysteme und die einzelnen Strukturen können in automatisierten Systemen für die Heizung mit festen und flüssigen Brennstoffen verwendet werden. Die Vorrichtung umfasst einen Heizkanal, ein Gebläse ist in dem Bypasskanal enthalten. Einlass- und Auslass-Überbrückungs Düse als Abschnitt mit kleinerem Querschnitt Kanal, der Düsenaustrittsabschnitt, der auf der Achse des Kanals und unterhalb des Düsenströmungsstromeingang, während der Rohrabschnitt während der Achse gebildet wird, zu der Kanalachse versetzt. Das Gerät ermöglicht es Ihnen, gleichzeitig die Basis-Modus mit Zwangsumlauf arbeiten und mit Schwerkraftzirkulation gesichert, der Energieeffizienz und zur Verbesserung der Effizienz der Heizungsanlage zu erhöhen.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung betrifft Systeme für einzelne Gebäude auf die Gasheizung und elektrische Wärmeerzeuger und kann mit Erhitzen der festen und flüssigen Brennstoffen in automatisierten Systemen verwendet werden.

Bekannte automatisierte Haushaltsgaswärmeerzeugern [1, 2] für einzelne Gebäude Systeme mit Schwerkraftumlauf des Kühlmittels erhitzt wird, zum Beispiel AOGV [3], und ein Zwangsumlauf von Kühlmittel [4,5].

Bekannte Wärmeerzeuger [4], als Analoggerät präsentiert wird mit Zwangsumlauf des Kühlmittels ausgestattet ist, der in Reihe mit der Wärmequelle montiert in Hydraulikkreis erwärmt wird. Es verbessert die Energieeffizienz von 15-20% des Heizsystems.

Jedoch erfordern diese Geräte qualitativ hochwertige Stromversorgung. Jetzt in Russland ist es unmöglich, eine unterbrechungsfreie Stromversorgung zu gewährleisten. Daher ist für das normale Funktionieren der bekannten Vorrichtungen ausländischer Produktion [4] während der Abschaltung der Netzversorgung ist Reservestromquelle erforderlich, wie Batterien, Benzin-Generator und andere. Haben Sie eine Backup-Stromversorgung die Bedienung erheblich erschwert und erhöht 2-3 mal die anfänglichen Kosten der Verbraucher. Zur gleichen Zeit, nicht totalem Stromausfall nicht mehr als 5-8% der Kalenderzeit der Heizperiode.

Bekannte Wärmeerzeuger [5], wird die Modernisierung definiert [4], wobei die parallel Pumpe in der gleichen Weise eingebaut, wie in [4], die Kanalheizung in Serie mit dem Wärmeerzeuger in den Bypass-Rückschlagventil, so daß bei einem Stromausfall die Pumpe stoppt befindet, an seinem Ausgangsdruck reduziert und das Rückschlagventil öffnet sich unter dem Einfluß der Gravitationsdruckabfall durch die Temperaturdifferenz Mengen von heißem und kaltem Kühlmittel verursacht wird. Eine solche Hydraulikpumpenanordnung in einem Kanalheizung und ein Rückschlagventil im Bypass können Sie die Rolle der automatischen Umschaltung von Heizbetrieb auf die Zwangszirkulation frei von Schwerkraft in Abwesenheit von Strom durchzuführen, und wenn der Strom wieder eingeschaltet, um das Regime von Zwangsumlauf zurückzukehren. In diesem Fall ist der Betrieb der Heizungsanlage unabhängig von der Netzversorgung während seiner Reise.

Jedoch mit der Bypassabschnitt darin angeordnete Rückschlagventil hat einen hohen Strömungswiderstand aufgrund des Vorhandenseins von Windungen (lokaler Verlust) in der senkrechten Richtung. In diesem Heizbetriebsart tritt in einem Gravitations unten mit übermäßigen hydraulischen Druck und, als Folge, führt zu einer Abnahme in der Rate der Kühlmittelkanal vorübergehende Abnahme der Geschwindigkeit und der Verringerung der Temperatur in einem geheizten Raum zu erhitzen.

Diese Nachteile werden weitgehend in der bekannten Vorrichtung beseitigt [6], als Prototyp angenommen, der Heizkanal Gebläse (Pumpe) zu einem Heizungsumgehungskanal umfasst.

In der Regelung, wenn die Pumpe in einem Bypass angeordnet ist, und ein Rückschlagventil in der direkten Heizabschnitt des Kanals sind die hydraulischen Verluste erheblich kleiner. Im Falle eines Stromausfalls Rückschlagventil öffnet in dem Vorwärtskanal mit Erwärmungs großen Querschnitt verglichen mit dem Bypasskanal und hat einen geringeren Strömungswiderstand im Vergleich zu der Schaltungsanordnung gezeigt, in [5].

Allerdings ist die Notwendigkeit, im Auge zu behalten, dass das Rückschlagventil, wenn schneidet Schwerkraft-Modus zu schließen, während die Bedingung unzureichender Wasserbehandlung in Gegenwart eines offenen Heizung auf der einen Seite des Rückschlagventils Versagen auftreten kann - einer unvollständigen Verschluss. die Wahrscheinlichkeit eines solchen Versagens verringern, wird häufigere vorbeugende Wartung erfordern, ist nicht immer für alle Benutzer zugänglich, das Scheitern der ungedeckten Rückschlagventil zu verhindern. Diese Ablehnung führt zu zusätzlichen Energieverlusten, die Unterbrechung des hydraulischen Kreislauf der verschiedenen Heizkreise, erratischen Betrieb des Heizungssystems in Verbindung mit der Wärmequelle.

Auf der anderen Seite in dem Fall das Rückschlagventil einer anderen Art von Ausfall - Ausfall der Feder aufgrund von Korrosion unter den Bedingungen der Heizung, kein Kanal ist offen, wenn die Pumpe stoppt. Doch in [5, 6] Schwerkraftmodus wird in der Überlebenszeit des Systems verwendet. Die Anwesenheit von negativen Außentemperatur, die verlängerte Abwesenheit der Netzversorgung und die Zirkulation des Kühlmittels in der Heizungsanlage - ist es negativ Bedingungen, wenn aufgrund des Einfrierens des Kühlmittels aus dem Rohrleitungssystem und Heizung Geräte, Vorrichtungen und teure Wärmeerzeuger, ein mögliches Auslaufen von Kühlmittel in den Raum von einem oder mehreren Etagen entweichen kann, die Entstehung von Kondensat an die Gebäudestruktur des Gebäudes und damit finanziellen Verlusten. Arten von Fehlern "teilweise das Öffnen und Schließen des" Rückschlagventil oder "unentdeckt", um die Zuverlässigkeit des Systems zu reduzieren.

Zusätzlich schließt das Rückschlagventil Teil des Heizabschnitts der Rohrleitung, die Strömung von Kühlmittel zu einem der parallelen Kanäle und so dass nur ein Strömungskanal zu der Pumpe abgeschaltet wird. Dies nicht den Gesamt hydraulischen Widerstand des Kanals reduzieren zusammen mit dem Abschnitt, wo die Rohre parallel (und Bypasskanal) angeordnet sind.

Darüber hinaus, in dem der geschlossene Abschnitt des Kanals Heizsystems die Pumpe unter dem Druck des Kühlmittels erschöpft ist, ist eine Sackgasse, wo es die Bedingungen für verschiedene Suspensionen und mechanischen Kühlmittel Verunreinigungen lagern. Außerdem Betriebszeit des Heizsystems in Zwangszirkulationsmodus (Ansammlung von Verunreinigungen in der Deadlock-Zweig) ist mehr als 90% der Heizperiode Zeit. Diese Bedingungen können zu einem Versagen beim Öffnen des Rückschlagventils führen, da Gravitationsdruckabfall relativ klein (~ mehreren hundert Pa) im Vergleich mit dem Druck der Umwälzpumpe (10 ~ 3 - mal größer).

Außerdem das Schließen der Rückschlagventils führt zu einem Verlust der Bewegung in dem Heizungssystem und der Kühlmittelstrom durch die Schwerkraft-Modus, der den Betrag einer Rate von einer Zirkulationsströmung ist verhindert, mehr Wärme zu den Heiz- und Wärmeverbrauchergeräten (man) liefern, die transient zu reduzieren und erhalten einen Anteil von Energieeinsparungen in der Heizzeit.

Ferner ist bei den bekannten Vorrichtungen gibt es eine deutliche Verschiebung zu dem Primärmodus in einen Backup-Modus des Erhitzens aufgrund des Vorhandenseins von mechanischen Schaltvorrichtungen und zur Reorganisation des Systems und mögliche Fehlfunktionen führen.

Zur Beseitigung der Nachteile der bekannten Vorrichtungen eine Vorrichtung zur Sicherung Heizmodus vorgesehen ist, umfassend einen Heizkanal, ein Gebläse in den Bypass-Kanal enthalten ist, dadurch gekennzeichnet, dass der Einlass und der Umgehungsauslass in Form von Rohren mit einem Querschnitt kleiner als der Querschnitt des Kanals gemacht, Abschnitt das Ausgangsrohr entlang der Kanalachse angeordnet ist und unterhalb des Eintrittsrohr mit der Strömung.

Ferner sind in der Vorrichtung zum Bereitschaftsbetrieb Heizabschnitt Einlass- und Auslassrohre Kanalabschnitt ausgerichtet ist.

Weiterhin ist ein Sicherungseingabemodus Rohrabschnitt Achse in einer Vorrichtung zur Heizung wird auf die Kanalachse versetzt angeordnet.

Ferner wird in einer Vorrichtung zur Sicherung Heizmodus Eintrittsrohrabschnitt an der Kanalwand angeordnet sind.

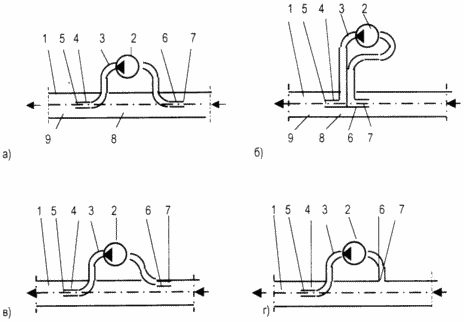

Die vorgeschlagene Vorrichtung zur Sicherung Heizbetrieb (Abbildung a, b, c, d) besteht aus einem Wärmekanal 1, 2 Pumpe für Zwangszirkulation, die auf der Bypass-Leitung 3 mit einer Leistung von 4 bis Abschnitt 5 und 6 mit dem Eingangsrohrabschnitt 7. Die Pfeile befindet sich an, für Kühlmittel. Das Gerät kann in der Druckleitung und der Rücklaufleitung des Heizungssystems eingebaut werden. Querschnitt 5 koaxial mit dem Heizabschnitt 1. Der Auslasskanal 4 zusammen mit dem Kanal 1 bildet eine Strahlpumpe installiert ist, wobei die Auslassdüse 4 aktiv ist, der Kanalabschnitt 8 ist die Heizkammer 1, gezogen von einem passiven Medium (Kühlmittel), der Kanalabschnitt 9 1 Druckmischkammer und Rückgewinnung, um die Last zu überwinden, die den Widerstand der verzweigten Heizungsanlagen, bestehend aus Heizelementen, Rohrleitungen und Armaturen. 6 Bypaßleitung Eingang, durch die Kühlmittel zu der aktiven Düse (Abschnitt 5) Düse 4 zugeführt wird, kann in unterschiedlichen Positionen in der Entwurfsauswahl abhängig von seiner lokalen hydraulischen Widerstand in dem Heizkanal angeordnet sein.

Somit ist die Vorrichtung in dieser Anordnung eine Kombination tatsächlich zwei Verstärker, von denen einer mechanisch durch einen Elektromotor und Energie von der Energieversorgung angetrieben wird, der andere Strahl, ohne durch die Gesetze Konstruktion Aufzug gebildet bewegliche Teile (Ejektor) wie "Wasser-Wasser" mit kurz- oder langgestreckten Mischkammer mit einem Diffusor oder ohne sie. Land 9 kann mit einem Diffusorrohr 4 kann hergestellt werden als konische Düse in eine Mischkammer durchgeführt werden.

DEVICE BEFEUERUNGS Standby-Modus

Vorrichtung (Zeichnung a) dadurch gekennzeichnet, daß der Rohrabschnitt 5 3 4 gibt das Bypassrohr 7 und dem Abschnitt 6 angeordnet sind, auf einer Achse und Kanalabschnitt koaxial ein Heizsystem. Im Stand-by (Gravitations-) Kühlmittelkreislauf-Modus gibt es zwei lokale hydraulische Widerstand Kanal-1-Gebiete, in denen die Ein- und Austrittsleitungsrohr 4 7 3. Bypass-Modus (Zwangsumlauf) die optimale Lage der Rohre 4 und 6 Bypass-3.

Das Gerät (Bild b) von der Ziehvorrichtung unterscheidet und konstruktiv in einem Element Rohre 10 verbindet den Bypass mit 3 Düsen kombiniert 4 und 6. Eine solche Kombination ist vorteilhafter in Bezug auf Technologie, ermöglicht es Ihnen, eine Sidebar an das Heizsystem des Kanals zu machen und sofort platzieren die Eingabe und Verbindungen Bypass-Ausgang.

Vorrichtung (in der Zeichnung) in die während des Betriebs im Standby-Modus gekennzeichnet ist, hat der Kühlmittelkreis lokalen Widerstand gegen den Umgehungseingangsrohrsektion 6, reduziert im Vergleich zu dem System in einer Zeichnung. Wenn im nativen Modus betrieben wird, ist die Zirkulation des Kühlmittels in den Saugverhältnisse Eintrittsrohr 6 Bypass in den entwickelten turbulenten Strömung praktisch keine anderen als die Schaltung auch in cherptezhe. Turbulente Strömung beinhaltet rechteckigen Geschwindigkeitsprofil im Kanal 1 und kann indifferent Lage Abschnitt 7 Bypassleitung 6 3 Eingänge berücksichtigt werden.

Die Vorrichtung (Zeichnung d) ist dadurch gekennzeichnet, dass der Bypassquerschnitt des Eingangs 3 7 6 Buchse an der Wand des Kanals 1. Die Gravitationsmodus in diesem Abschnitt des Kanals angeordnet ist, weist einen minimalen lokalen hydraulischen Widerstand. Grundsätzlich Umluftbetrieb auf dem Kanalabschnitt 1, wobei das Rohr 4, fließen, die sich in die Bypasskanal 3 für ein paar in den Kanal verzerrt und der Zinskurve, die Schaffung lokaler Widerstand gegen das Zusammenwirken zweier Verzweigungsströme. Jedoch verringert das Fehlen eines festen Düsenkörper 6 deutlich den hydraulischen Widerstand in der lokalen Gravitationsbereitschaftsmodus oder im nativen Modus.

Vorrichtung arbeitet wie folgt

Bei Verwendung des Gerätes für Nachheizung-Modus auf dem hydraulischen Wechselwirkung von Eingangsdüsen erscheint fließt in den Bypass und Ausgang. Es exprimiert wird, in der Form eines Strahlausstoßeffekt sorgt für eine automatische selbstreinigende Heizkanal durch die Verwendung von Übergangs mit einer kombinierten Betriebsart (die Schwerkraft und Zwangsumlauf) in der rein Gravitationsbereitschafts Heizsystems während eines Stromausfalls. Verwendung der Selbstreinigungseffekt der vorgeschlagenen Vorrichtung und das Fehlen von Teilen in einem Kanal Heizsystems bedeutend verbessert die Zuverlässigkeit des Heizsystems zu bewegen.

Das Gerät ist in Verbindung mit dem Kühlmittelheizung und der Heizungsanlage in einem Gebäude, einem Einfamilienhaus zu arbeiten, ein Gewächshaus, Lager.

Es wird vorgeschlagen, die Vorrichtung zu ermöglichen, sowohl die primären und sekundären Heizmodus zu betreiben. Wenn in nativen Modus betrieben werden, das heißt, wenn die Stromversorgung ausgeschaltet ist, unter dem Einfluss eines mechanischen Laders 2 induzierende Kühlmittelstrom auf Umgehungs 3 wird das Kühlmittel aus dem Kanal 1 des Heizsystems durch das Rohr 6 und 4 durch den Bypass gepumpt und mit hoher Geschwindigkeit wieder in den Kanal geworfen wird 1. Der Strom von Kühlmittel aus dem Rohrabschnitt 5 kommenden 4 aufgrund seiner Umkehrung, nimmt das Kühlmittel die umgebenden Schichten mit niedriger Flussrate auf und führt sie weiter stromabwärts, zum Beispiel über die Rückleitung ( "return Wasser") in den Gastank des Kessels. In Abschnitt 9 des Kanals 1 an Ort und Stelle Rohrabschnitt 4, 5 befindet sich eine hydraulische Anordnung in Kraft Auswurfzeit der Zirkulation beginnen. Des Weiteren ist im statischen Gleichgewicht bei Kosten gleich große Abschnitte 9 und 10 des Kanals 1 dort weniger Strömungsgeschwindigkeit auf dem Abschnitt 8 im Vergleich mit der Geschwindigkeit des Rohres Bypasskühlmittelabschnitt 4 5. 9 auf der Seite Effekt Auswerfen wird in geringerem Umfang auftreten. An diesem Punkt wird die Zirkulation des Kühlmittelumlauf nur durch den zusätzlichen Energiefluss von der Umwälzpumpe mit Elektroantrieb erzeugt zugeschnitten werden. Die Bildvergleich - wie einen Stock Reifen auf der Straße rollen anpassen.

Zur gleichen Zeit setzt Zirkulations laufen seit es läuft Last aufgrund der Schwerkraft, erzeugt durch das Kühlmittel und die sich ergebende Differenz zwischen dem Anteil der oberen und der unteren Schicht der Flüssigkeit in dem Heizsystem zu erhitzen.

Wenn die Stromversorgung trennen und Back-up Pumpe stoppt Heizbetrieb fortgesetzt, als ob der Hauptmodus zu betreiben. Dieser Kreislauf wird nur dann durchgeführt, indem die Wärmeflüssigkeitsschichten durch die Schwerkraft bewegt. Der Kühlmittelstrom wird auf Kanal 1 bei der minimalen lokalen hydraulischen Widerstand getragen, die durch die Düsen 4 und 6 (die Zeichnung a, b, c) oder nur die Düse 4 (Diagramm g) erzeugt wird.

Die vorgeschlagene Vorrichtung zur Sicherung Heizbetrieb keine Geräte mit beweglichen Teilen erforderlich. Keine beweglichen Teile im Heizkanal 1, die den gesamten Zirkulationsströmungsrate überträgt erhöht die Zuverlässigkeit und Lebensdauer im Vergleich zu bekannten Vorrichtungen.

Wenn die Stromversorgung der Hauptmodus in den Heizkreisen durch Zwangsumwälzpumpe vorgesehen wieder aufgenommen. Zusammen mit dem Hauptmodus weiter Standby zu betreiben.

Daher schlägt sie eine Vorrichtung, die folgenden Vorteile gegenüber bekannten aufweist:

- Keine beweglichen Teile

- Geringer Strömungswiderstand

- Erhöhte Lebensdauer und Zuverlässigkeit

- Der gleichzeitige Betrieb der Haupt- und Standby-Modus reduziert den Übergangsprozess und die Energieeffizienz zu erhöhen

- Das Fehlen von Express-Modus Umschalten von der primären auf die Backup

- Das Vorhandensein oder Fehlen der Stromversorgung nicht zu den Zirkulations Heizbetrieb Aussetzer, sondern nur seine Intensität zu ändern.

Gebrauchte Bücher

1. Das Gerät Heizgas Haushalt AOGV-23, 2-1-U GOST 20219-74. Bedienungsanleitung. Shukowski Machine-Building Production Association. Schukowski. 1988.

2. NL Staskevich et al. Handbuch der Gasversorgung und die Verwendung von Gas. -A. Nedra, 1990, S. 351-360..

3. Interstate Standard "Geräte Heizgas Haushalt mit einem Wasser Kontur." GOST 20219-93.

4. Vergleichende Merkmale von Bodenheißwasserkessel ausländischer Herstellung erhitzt wird. Gas. Bau Expert 34 (23) / 98 Februar.

5. Elektroboiler Typ "Rusne" Modelle 212, 215, 221 und andere. Der Pass und die technische Beschreibung. Ed. Ryazan 2000.

6. Gaswärmeerzeuger. Zertifikat der Russischen Föderation für nützliches Modell RU 11872 U1, Kl.6 F 24 H 20.9.

FORDERUNGEN

1. Vorrichtung zur Sicherung Heizmodus umfassend Heizkanal Gebläse, die in dem Bypasskanal, wobei die Bypass-Eintritts- und Austrittsdüsen als Querschnitt ausgebildet kleiner als der Kanalquerschnitt, der Düsenabschnitt Austrittskanal auf der Eingangsachse und der unteren Düse angeordnet ist der Strömung, wobei der Rohrabschnitt Achse Eingang relativ zu der Kanalachse versetzt ist.

2. Vorrichtung nach Anspruch. 1, dadurch gekennzeichnet, daß das Profilrohr an der Eingangswand des Kanals angeordnet.
