Russische Föderation Patent RU2159393

VERFAHREN ZUR ARBEIT VON HEAT

VERFAHREN ZUR ARBEIT VON HEAT

Name des Erfinders:. Sharapov VI; Rotov PV. Orlov ME
Der Name des Patentinhabers: Ulyanovsk State Technical University
Korrespondenzanschrift: 432027, Uljanowsk, st. Nord Venedig 32 Ulstu Vice President für Forschung und Entwicklung
Startdatum des Patents: 1999.12.10

Die Erfindung betrifft ein Stromversorgungssystem und kann in Wärmekraftwerken verwendet werden. Die Funktionsweise des Systems liegt darin, dass die Netzwerk-Heizungen und Heizkesseln parallel umfassen. Die Temperatur des Heizwassers in der Heizungsanlage Versorgungsleitung, basierend auf der durchschnittlichen Sättigungstemperatur des oberen Heizdampfmenge KWK Turbine Auswahl. Verbrauch von Netzwerk-Wasser in der Basis des Diagramms für die Wärmelaststeuerung wird durch Variieren der Anzahl von Netzwerk Nacherhitzer gesteuert und in der Spitze des Diagramms, wenn die Leistungsheizungen - die Aufnahme von Heizkesseln. Die technische durch die vorliegende Erfindung erzielte Ergebnis ist die Effizienz und Qualität der Heizungsanlage auf Kosten der Volllast der Heißwasserkessel und die Verringerung der Kosten der Ausbildung Zusatzwasser für das Heizungssystem zu verbessern.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf das Gebiet der Energietechnik und kann in Wärmekraftwerken eingesetzt werden.

Es gibt Analoga - wie die Heizungsanlage zu arbeiten, die aus dem Verbrauchernetz Wasser nacheinander erhitzten Dampf obere und untere Heizung Auswahl jeweils in den oberen und unteren Netzwerk Heizungen parallel KWK-Anlagen kommen, und dann in heißem Wasser Kessel, Wärmelast Q Heizungsanlage wird gemäß den geänderten Außentemperatur Zeitplan Q = f (t n) (siehe Vol Sokolov EY "Fernwärme und Wärmenetze", M:... Energoizdat 1982, Abb 3.1b auf S. 53 und die Beschreibung von ihm auf a.. Abb. 53-54. 4.35 auf Seite 135, und eine Beschreibung von ihm auf Seite 134-135).

Dieses analoge als Prototyp angenommen.

Die Nachteile von Analoga und dem Prototyp sind der geringe Wirkungsgrad und die Qualität der Heizungsanlagen aufgrund unvollständiger Download- und reduzierte Zuverlässigkeit von Heizkesseln. Beim Erhitzen werden das Wasser in dem Netzwerk in Reihe Heizungen und Heißwasserkessel verbunden ist entsprechend dem Standard Plan der Heizungsnetze 150/70 o C Wärmeübertragungsflächen des Kessels zu intensive Skalierungs ausgesetzt sind , und, als Folge, Ausbrennen dieser Oberflächen. Um die Zuverlässigkeit der Kessel zu verbessern, ist notwendig, teure Verfahren zur Herstellung von Make-up-Wasser zu verwenden, die nicht immer aus wirtschaftlichen und ökologischen Gründen gerechtfertigt ist, und (wegen der Notwendigkeit, für das Recycling von Abwasser). Einige thermische Kraftwerke zu verhindern Grenztemperatur des Wassers Skalierung nach dem Kessel bis zu 100-120 o C, die die Qualität der Wärmeversorgungssysteme betroffen sind , als nicht ausreichend genutzt Kesselleistung und es wird unmöglich , die Qualitätskontrolle des Heizsystems Last Q erhöhen die Systemwassertemperatur zur Durchführung von der Ausgang des Kessels.

Die technische durch die vorliegende Erfindung erzielte Ergebnis ist die Effizienz und Zuverlässigkeit des Heizsystems auf Kosten einer vollen Last von Heißwasserkessel, geringere Trainingskosten Ergänzungswasser für das Heizungssystem zu verbessern, sondern auch durch die Reduzierung von Schäden an Heizkesseln.

Um dieses Ergebnis zu erreichen, stellt ein Verfahren zur Wärmeversorgung, die für den Verbraucher liefert Wasser nacheinander erhitzt Dampf obere und untere Heizung Auswahl jeweils in den oberen und unteren Netzwerk Heizungen parallel KWK-Anlagen, sondern auch in der Heißwasserkessel, Wärmelast Q Heizsystem ändern Netz in entsprechend der Außentemperatur T n aus einem Diagramm von Q = f (t n).

Differenz des erfindungsgemässen Verfahrens besteht darin, daß die Temperatur der Wasserversorgungsleitung Netz 1 konstant gehalten wird, wird eingestellt , auf den durchschnittlichen Sättigungstemperatur des Dampfes auf Basis erwärmt die obere Heizung KWK - Anlagen in t basierend auf dem durchschnittlichen Wert des Wassers Unterkühlungs in den oberen Netzwerk - Heizungen t Aux: 1 = t in - t Aux Verbrauch von Netzwerk - Wasser in der Basis des Diagramms für die Wärmelaststeuerung Q = f (t n) eingestellt wird, indem die Menge Netzwerk Heizvorrichtungen enthalten, und in der Spitze des Diagramms , wenn die Leistungsheizungen von Turbinenströmungssystem Wasser wird durch Variieren der Anzahl von Kesseln in parallel Netzwerk verbunden gesteuerten Heizungen.

Heizwassertemperatur Begrenzungswert 1 = t in - t Aux in Kombination mit quantitativen Regelung der Lastwärmezufuhr zu der vorgeschlagenen Reihenfolge durchgeführt, kann mit einer Volllast (aufgrund der erhöhten Wassertemperaturen an den Ein- und Austrittswasserkessel) Effizienz von Heizungsanlagen durch die Arbeit von Kesseln erhöhen und durch die Herstellung von Make-up - Kosten zu senken Wasser. Eine Senkung der Wert von 1 führt zu einer Verringerung von Schäden an Kesseln und die Zuverlässigkeit der Wärmeversorgungssysteme zu verbessern.

Die obige Analyse des Standes der Technik durch den Antragsteller, einschließlich der Suche von Patent- und wissenschaftlichen und technischen Informationen Quellen und Quellen über Analoga der beanspruchten Erfindung, die Informationen zu identifizieren, ist es möglich, festzustellen, dass die Klägerin einen analogen nicht gefunden hat, durch Merkmale identisch mit allen wesentlichen Merkmale der beanspruchten Erfindung gekennzeichnet. Die Bestimmung der Liste der identifizierten Prototyp-Analoga ergab, Zuschlagstoff in Richtung der Antragsteller Markenzeichen technisches Ergebnis in dem beanspruchten Verfahren sieht in den Ansprüchen dargelegt.

Daher trifft die beanspruchte Erfindung den Zustand der "Neuheit".

Um die Einhaltung der beanspruchten Erfindung zu überprüfen, die Bedingung der "erfinderischen Tätigkeit" Antragsteller verbrachte eine weitere Suche nach bekannten Lösungen, um Zeichen zu erkennen, die mit den Markenzeichen des Prototyps des beanspruchten Verfahrens übereinstimmen. Suchergebnisse zeigten, dass die beanspruchte Erfindung nicht explizit aus dem Stand der Technik-Spezialist zu implizieren, da der Stand der Technik von der Anmelderin festgestellt hat, nicht signifikanten Effekt ins Auge gefasst Änderung der beanspruchten Erfindung fand eine technische Ergebnis zu erzielen. Insbesondere ist die beanspruchte Erfindung nicht hinaus bekannte Mittel ein Teil vorgesehen ist, schließt sich ihm an bestimmte Regeln, nach einer technischen Wirkung zu erzielen, bei denen es um den Einfluss solcher Änderungen hergestellt wird. Somit kann für eine solche Transformation kann nicht auf die Einbeziehung eines Verfahrens zum Betrieb des Erhitzens des Heizsystems Heizwassers in den eingeschlossenen parallel Netzwerk Heizungen und Heißwasserkessel, in dem erfindungsgemäßen Verfahren, da die Operation zurückzuführen ist, in einem anderen Satz von wesentlichen Merkmalen und andere Regeln zum Stand der Technik im Vergleich durchgeführt, dass und ermöglicht die Erreichung der gewünschten technischen Wirkung.

Als nächstes betrachten der Erfindung die Details des gewünschten technischen Effekt zu geben.

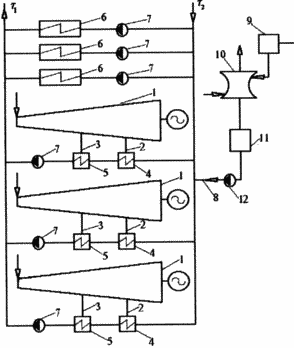

Für das vorliegende Verfahren des Heizsystems zu einem kalorischen Kraftwerk verbunden ist, wird ein schematisches Diagramm von denen in der Zeichnung dargestellt. Thermische Kraftwerke mit daran angeschlossenen Heizungsanlage Heizung umfasst Turbinen 1, Boden 2 und Top 3 Heizung Auswahlen mit daran befestigten unteren 4 und oberen 5 Netzwerk-Heizungen, Boiler 6, in den Netzleitungen parallel zu den unteren 4 und Top-5-Netzwerk-Heizungen enthalten, und Netzwerk-Pumpen 7. das Rohr Speisewasser 8-Serie umfasst die chemische Wasseraufbereitungsanlage 9, das Vakuum Entlüfter 10, den Speicher 11, Gebühr 12 pumpen.

Betrachten wir das Beispiel der Realisierung des beanspruchten Verfahrens.

Zu Beginn des Wassers Heizperiode Netzwerk von Verbrauchern in einer Menge von 4000 t / h kommt mit einer Temperatur von 50-60 ° C, in den Boden 4 zugeführt und Top 5 eines Netzes Heizungen Turbine KWK Typ 1 T - 100-130, wo die untere beheizte Dampf 2 und die Top-3 Auswahl Heizung KWK-Anlagen 1. die Temperatur des Wassernetzes 1 Durchfluss wird basierend auf den durchschnittlichen Sättigungstemperatur der oberen Heizung Auswahl 3, KWK - Anlagen 1, unter Berücksichtigung der Durchschnittswert unterkühltes Wasser - Heizungen im oberen Netzwerk 5 t aux = 5 o C und konstant gehalten. Der Dampfdruck in der oberen Erwärmungs Preselections 3 gleich 0,15-0,20 MPa 115-120 o C Sättigungstemperatur, so dass die Wassertemperatur in der Strömungsleitung Erhitzen 1 = t in - t aux = 115-120 - 5 = 110-115 o C. Verbrauch von Netzwerk - Wasser in der Basis des Graphen Q = f (t n) wird so eingestellt , um den Betrag zu ändern waren die unteren 4 und oberen 5 Netzwerk - Heizungen. Wenn die Umgebungstemperatur erhöht die thermische Belastung der Heizungsanlage, für die der Netzabdeckung ist weiter erwärmte Wasser in den Heißwasserkessel 6 PTVM-180 auf eine Temperatur von 110-115 o C. Auf dem Höhepunkt des Graphen Strömungssystem Wasser wird durch Zugabe von heißem Wasserkessel gesteuert 6 enthalten 4 parallel zum Boden und die Top-5-Netzwerk-Heizungen. Um den Verlust von Netzwerk Wasser im Heizungssystem bilden die Förderpumpe 12 dient, hergestellt nach dem vereinfachten Technologie Make-up Wasser aus der chemischen Wasseraufbereitungsanlage 9 über einen Vakuumentgaser 10 und Vorratsbehälter 11. Die Strömung des Wassers Heizsystem versorgt Netzwerk Pumpen 7.

Die oben genannten Daten bestätigen, dass die Durchführung des beanspruchten Verfahrens den folgenden Satz von Bedingungen:

- Ein Mittel, um die beanspruchten Verfahren in seiner Durchführung verkörpert, für den Einsatz in industriellen Anwendungen im Bereich der Energietechnik bestimmt ist;

- Für das beanspruchte Verfahren in der Form, wie sie in den Ansprüchen gekennzeichnet ist, bestätigt die Möglichkeit, in der Anwendung, um sie, wie beschrieben unter Verwendung von oder vor dem Prioritätsdatum der Mittel und Methoden bekannt;

- Verfahren der Heizungsanlage für den Betrieb der Erfindung verkörpert, wie in der Umsetzung beansprucht, in der Lage, die gewünschte technische Ergebnis zu erzielen.

Daher trifft die beanspruchte Erfindung den Zustand der "industrielle Anwendbarkeit".

FORDERUNGEN

Verfahren zur Regelung der Heizungsanlage betrieben wird, die für den Verbraucher liefert Leitungswasser nacheinander erhitzt Dampf Ober- und Unterhitze Selektionen jeweils in den oberen und unteren Netzwerk Heizvorrichtungen parallel KWK Turbinen, sondern auch in Heißwasserkessel, Wärmelast Q Heizungsanlage entsprechend der Außentemperatur geändert t n aus einem Diagramm von Q = f (t n), dadurch gekennzeichnet, dass die Temperatur in der Wasserzuleitung Netz 1 konstant gehalten wird, wird es auf der Grundlage der durchschnittlichen Sättigungstemperatur des Dampfes erwärmt die obere Heizung KWK - Anlagen in t basierend auf dem durchschnittlichen Wert von unterkühltem Wasser in den oberen Netzwerk - Heizungen eingestellt t Aux: 1 = t in - t Aux Verbrauch von Netzwerk - Wasser in der Basis des Diagramms für die Wärmelaststeuerung Q = f (t n) wird durch Veränderung der Menge Netzwerk Heizvorrichtungen enthalten eingestellt und in der Spitze der Kurve, wenn die Leistungsheizungen von Turbinenströmungssystem Wasser wird durch Variieren der Anzahl von Heizkesseln gesteuert enthalten parallel Netzwerk-Heizungen.
