Erfindung
Russische Föderation Patent RU2168113

Fernwärmeversorgung

Fernwärmeversorgung

Name des Erfinders:. Kuzmin AD; Skobelev SV. VV Kuznetsov
Der Name des Patentinhabers: Kuzmin Alexey Dmitrijewitsch
Adresse für die Korrespondenz:
Startdatum des Patents: 2000.06.30

Die Erfindung bezieht sich auf eine Wärmeversorgung von Wohn-, öffentlichen und industriellen Gebäuden. Fernwärmesystem schaltet die Vorwärts- und Rückwärtsleitungen Wärmenetze erstellt in Zusammenarbeit mit dem lokalen Stromkreis des Gebäudes Heizungen zentrale Kühlmittelkreislauf, in dem eine Rücklaufleitung mit den Rückkühlniedertemperaturheizung Fußbodenheizung Platten ab. Die Zuleitung von Niedertemperatur-Fußbodenheizung Platten, Heizung enthalten lokale aufheizt thermische Energiequelle. Das technische Ergebnis ist die hohe Zuverlässigkeit des Heizsystems.

BESCHREIBUNG DER ERFINDUNG

Die Erfindung bezieht sich auf ein Energiesystem, insbesondere auf dem Gebiet der Fernwärme von Wohn-, öffentlichen und industriellen Gebäuden und Strukturen, mit Heizgeräten mit dem vorderen verbunden und Pipelines zentrale Kühlmittelkreislauf von einem zentralen Kessel oder CHP (der Text einer Heizungsanlage) umkehren.

Bekannte Fernwärmesystem ein Wärmepunkte von Gebäuden mit [1, 2], in dem das Kühlmittel aus der geraden Rohrheizungsanlage kommt, wird in den Loop-Kreislauf-Heizungen Gebäuden verwendet und weiter zurück von der Unterstation Gebäude in der Rücklaufleitung Heizwerk.

Der Hauptnachteil eines solchen zentralen Heizungsanlage ist, dass die Temperatur des Kühlmittels von der Heizeinheit in der Rückseite des Gebäudes die Hauptpipeline Heizwerk zurück relativ hohe Umgebungstemperatur, jedoch für das weitere Kühlmittelziel Verwendung nicht ausreichend ist [3, 4]. Das Fernwärmesystem hat einen niedrigen Koeffizienten der thermischen Energie, die direkte Kühlmittel und großen Wärmeverlust in die Umwelt während des Transports des Rücklaufwassers auf die Lieferung von Fernwärme - Kessel oder CHP. Im letzteren Fall hat das System einen weiteren Nachteil - die Notwendigkeit für zusätzliche, tiefer Kühlung des Kühlmittelrücklauf für seine weitere Verwendung in den technologischen Zyklus CHP.

Bekannte und Fernwärmesystem, einschließlich der Vorwärts- und Rückwärts Pipelines erzeugte Wärmenetze in Verbindung mit dem lokalen Heizungen Kreislauf Gebäude System zentrale Kühlmittelkreislauf, in dem eine Rücklaufleitung Niedertemperaturheizung Fußbodenheizung Platten an den Rückkühlmittel verbunden ist. [5]

Das Fernwärmenetz ist ein wesentlicher Nachteil ist, dass die Niedertemperaturheizung Fußbodenheizung Platten mit der Rückleitung verbunden ist, eine Leistungsbegrenzung auf der unteren Grenze der Rücklauftemperatur des Kühlmittels, und als Folge davon, einen Mangel an Zuverlässigkeit der Gebäudeheizung in den folgenden Fällen hat:

- Klima cataclysm, während der die Umgebungstemperatur unter die Temperatur fällt angenommen als für eine bestimmte Klimazone berechnet;

- Vom Menschen verursachten Katastrophe, die in einer teilweise Reduktion der Stromversorgung von Fernwärme geführt - Kessel oder CHP.

Die Aufgabe der Erfindung ist es, eine neue Regelung der Fernwärmeanlagen mit Niedertemperatur-Heizungsanlage, Fußbodenheizung Platten mit der Rückleitung verbunden zu schaffen das Kühlmittel zurückzukehren und an seinen lokalen dogrevaniya aufgrund einer hohen Zuverlässigkeit des Betriebstemperaturbereich in Niedertemperatur-Heizungsanlage, Fußbodenheizung Platten vor der Verwendung auf die Bühne .

Das Problem wird gelöst über eine Zentralheizung Schaltung unter Verwendung einschließlich Vorwärts- und Rückwärtsleitungen von Wärmenetzen in Zusammenarbeit mit der lokalen Schaltung der Beheizung des Gebäudes Gerätesystem zentralisiert Zirkulation des Kühlmittels geschaffen, bei dem eine Rücklaufleitung zum Rückkühlmittel zu einem Niedertemperatur-Heizsystem von Fußbodenheizungen Platten verbunden, die nach die Erfindung in einer Versorgungsleitung von Niedertemperatur-Fußbodenheizung Platten, Heizung enthalten lokale aufheizt thermische Energiequelle.

direkte Wärmeleitungsnetz zu den Niedertemperatur-Heizsystem angeschlossen, Fußbodenheizung Platten durch die Temperatursteuerungssysteme können als ein lokales in ein Fernwärmesystem Energiequelle erwärmt sich die Wärme genutzt werden. Oder ein externes Gerät, das verwendet, um Wärme, wie ein Elektroboiler erzeugt werden kann, in ein Fernwärmesystem heizt als lokale Wärmequelle auf.

Das vorgeschlagene System ist sehr zuverlässig aufgrund lokaler Erwärmung dogrevaniya Rückkehr des Kühlmittels auf der Stufe der Arbeitstemperaturbereich, bevor es in Niedertemperatur-Heizsystem verwendet wird, Fußbodenheizung Platten.

Vergleichende Analyse des erfindungsgemäßen Systems und des Prototyps zeigt die Existenz von Unterscheidungszeichen in das erklärte gegenüber dem engsten Analogsystem, das, daß die beanspruchte Lösung dem Kriterium "Neuheit" schließen lässt.

Vergleich der erfindungsgemäßen Lösung nicht nur auf dem Stand der Technik, sondern auch mit anderen technischen Lösungen auf diesem Gebiet führten zu dem Schluß, daß es nicht ausdrücklich in der Art sein sollte, und daher trifft das Kriterium "wesentliche Unterschiede".

Das Vorhandensein von Unterscheidungsmerkmale können vorteilhafte Effekte zu erhalten, offenbart in der Zuverlässigkeit des erfindungsgemäßen Systems zu verbessern.

Verwendung der vorliegenden Erfindung stellt ein Energiesystem in Übereinstimmung mit dem Kriterium der "industrielle Anwendbarkeit".

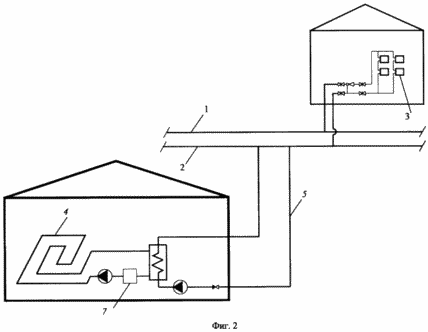

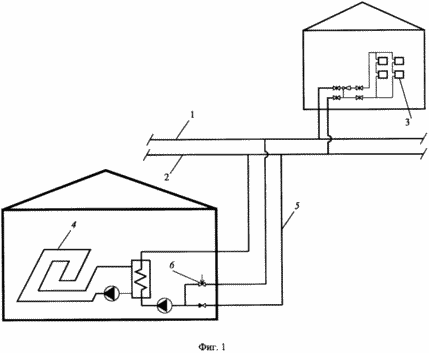

Die Erfindung ist in der Figur als Schaltungen gemeinsame Fernwärmesystem mit verschiedenen Varianten der lokalen Anwendung von Wärmequelle dargestellt erwärmt, wobei Fig. 1 im Einsatz gezeigt, wie eine lokale Wärmequelle die direkte Wärmerohrnetz und Figur erwärmt. 2 - ein externes Gerät, das Wärme erzeugt.

Fernwärmeversorgung

Fernwärmesystem besteht aus geraden Linie 1 und 2 Rückwärts Pipelines von Wärmenetzen in Zusammenarbeit mit dem lokalen Stromkreis des Gebäudes Heizungen 3 zentrale Kühlmittelzirkulationssystem geschaffen, bei dem eine Rücklaufleitung 2 an die Rückkühlmittelheizung Boden Niedertemperaturplatten Heizung angeschlossen ist 4. Die Versorgungsleitung 5 Niedertemperatur-Heizsystem von Fußbodenheizungen Platten 4 enthalten lokale Wärmen Wärmeenergiequelle auf.

In einer geraden Linie 1 des Wärmenetz, verbunden mit einer Niedertemperaturheizung, Fußbodenheizung Platten 4 durch die Temperatursteuerungssysteme 6, 7, oder ein externes Gerät, die Wärme, wie Elektroboiler erzeugt, kann als eine lokale Quelle der Wärmeenergie verwendet werden.

Wenn die beanspruchte Fernwärmesystem Kühlmittel transportiert Direkt 1 Stamm - Pipeline hat eine Temperatur von bis zu 150 o C und fließt durch den Punkt einer Wärme Gebäude (als Mischeinheit handelt) bei einer Temperatur von 85-105 o C im Heizungssystem an die lokalen Heizanlagen wie Wärmesenken Mitglied des lokalen Heizsystem - Zirkulationssystem des Gebäudes 3. das verwendete Kühlmittel auf eine Temperatur von etwa 65-70 o C durchströmt den Wärme der Baueinheit in der umgekehrten Hauptleitung 2. um ferner die Rückführung des Kühlmittelrücklaufleitung 2 , die die obigen Temperatureinstellungen aufweist, tritt in den Niedertemperatursystem 4. jedoch in der Heizperiode, wenn die Umgebungstemperatur unter die Temperatur angenommen, wie für eine bestimmte Klimazone berechnet wird, oder im Fall von Menschen verursachten Katastrophen, die in einer teilweise Reduktion der Stromversorgung von Fernwärme geführt - Kessel oder CHP, wird die Rücklauftemperatur in umgekehrter Richtung zurück Hauptleitung 2, kann niedriger sein als die Temperatur 4 Niedrigtemperaturheizungen Fußbodenheizungen Platten erforderlich für.

Fernwärmeversorgung

Bei einer Temperatur von der Rückkehr des Rücklaufleitung Kühlmittels 2 unter der Temperatur, die für Niedertemperatur-Heizsystems Boden Heizplatten 4, Thermostat 6 mit der Versorgungsleitung 5 Hochtemperatur-Kühlmittel aus dem geraden Rohr 1 dogrevaniya Tieftemperaturkühlmittels und erwärmt sich die letzte Anwendung eines externen Geräts 7 hinzufügt, die thermische Energie erzeugen, auf den Betriebstemperaturbereich.

Dies gewährleistet eine höhere Zuverlässigkeit des Fernwärmesystems im Vergleich mit dem Prototyp.

QUELLEN VON INFORMATIONEN

1. Apartsev MM "Empfehlungen zur Einstellung Wasserheizungsanlagen". Fahrwärmeeintrag unter Zusatz eines unabhängigen Heizungsanlage. Bureau tehn. Informationen, M. 1968, S. 46.

2. Gromov NK "Urban Wärmeversorgung", M:. Energie, 1964, S. 103 (Prototyp).

3. SNIP 2.04.05-91 * "Heizung, Lüftung und Klimaanlage", M:. Russische Staatliche Komitee für Bau, 1998, S.. 4-10, die Anlagen 1, 2.

4. SNIP 2.04.07-86 "Wärmenetze", M:. Staat. Baukommission der UdSSR, 1987.

5. Patent RF N 2148211, Kl. F 24 D 3/12, publ. 27.04.2000 (Prototyp).

FORDERUNGEN

1. Das Fernwärmesystem, einschließlich der Vorwärts- und Rückwärtsleitungen von Wärmenetzen in Zusammenarbeit geschaffen, um mit dem lokalen Kreislauf des Gebäudes Heizungen zentrale Kühlmittelkreislauf, in dem eine Rücklaufleitung Niedertemperaturheizung Fußbodenheizung Platten an den Rückkühlmittel verbunden ist, dadurch gekennzeichnet, Zuleitung von Niedertemperatur-Fußbodenheizung Platten, Heizung enthalten lokale aufheizt thermische Energiequelle.

2. Das Fernwärmesystem nach Anspruch 1, dadurch gekennzeichnet, dass die geraden Rohrwärmenetz zu den Niedertemperatur-Heizsystem angeschlossen, Fußbodenheizung Platten durch die Temperatur-Kontrollsysteme verwendet werden können, wie eine lokale Wärmequelle erwärmt.

3. Fernwärme nach Anspruch 1, dadurch gekennzeichnet, dass als eine lokale Wärmequelle das externe Gerät erwärmt sich, die verwendet werden können, Hitze, wie einem elektrischen Boiler erzeugt.
